【华为设备命令最全大合集,快快收藏】

01 华为交换机基础配置命令

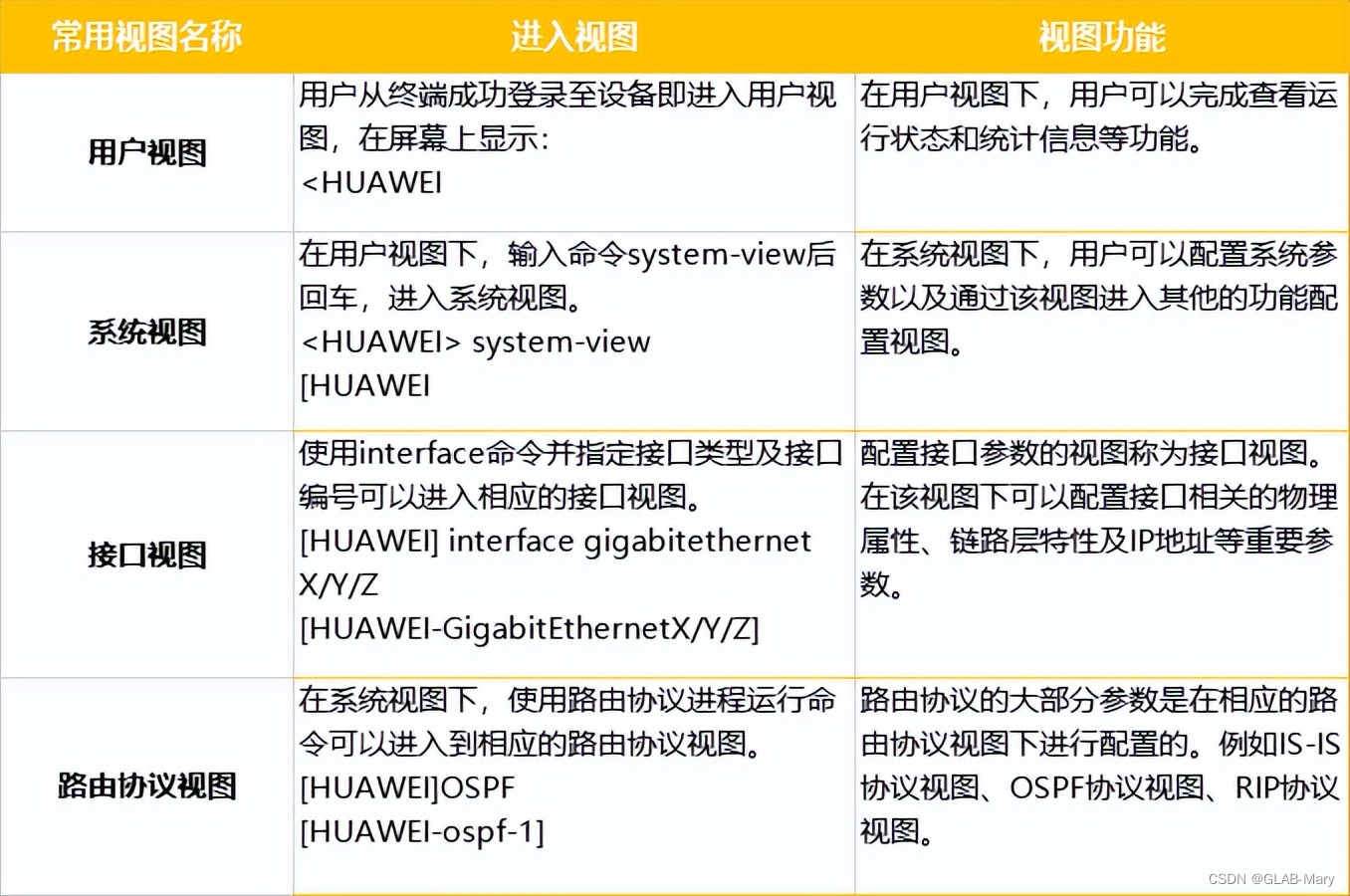

01 常用命令视图


02 创建VLAN

//用户视图,一般display命令查看信息比较多。

system-view //准备进入系统视图。

[Huawei]vlan 100 //创建vlan 100。

[Huawei-vlan100]quit //退回系统视图。

03 将端口加入到vlan中

[Huawei] interface GigabitEthernet2/0/1 //(10G光口)

[Huawei- GigabitEthernet2/0/1] port link-type access //定义端口传输模式

[Huawei- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100

[Huawei- GigabitEthernet2/0/1] quit //回到接口视图

[Huawei] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口接口视图中。0代表1号口

[Huawei- GigabitEthernet1/0/0] port link-type access //定义端口传输模式

[Huawei- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中

[Huawei- GigabitEthernet2/0/1] quit

04 将多个端口加入到VLAN中

system-view

[Huawei]vlan 10

[Huawei-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中

[Huawei-vlan10]quit

05 交换机配置IP地址

[Huawei] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同

[Huawei-Vlanif100] ip address 192.168.1.1 255.255.255.0 // 定义vlan100管理IP三层 交换网关路由

[Huawei-Vlanif100] quit //返回视图

06 配置默认网关

[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 //配置默认网关。

07 交换机保存设置和重置命令

save //保存配置信息

reset saved-configuration //重置交换机的配置

reboot //重新启动交换机

08 交换机常用的显示命令

用户视图模式下:

display current-configuration //显示现在交换机正在运行的配置明细

display device //显示各设备状态

display interface xxx //显示个端口状态,用?可以查看后边跟的选项

display version //查看交换机固件版本信息

display vlan xxx // 查看vlan的配置信息

02 华为/H3C交换机常用巡检命令

system-view #进入系统视图

user-interface vty 0 4 #vty就是用telnet/ssh远程进入交换机的界面(虚拟界面)

screen-length 0 #指定要在屏幕上显示行数,0默认是没有分页(全部显示)

01 硬件状态、IOS版本信息检查

display clock  #系统时间

display version #查看版本信息,最近一次重新启动的时间

display enviroment #设备温度

display device #单板运行状态

display device manuinfor #查看设备序列号

display power #查看电源状况

display fan  #查看风扇状况

display cpu-usage  #查看cpu最近5S、1m、5m占用率

display cpu history #查看cpu使用记录

display cpu-usage task #查看CPU利用率

display memory  #查看内存大小和占用率

display logbuffer #日志缓冲区

dir flash: #查看flash

dis boot-loader #显示软件映像文件

display arp #查看arp表(目的IP与目的MAC的映射关系)

display mac-address #查看mac地址表(二层转发通过mac地址表)

display ntp status #ntp状态信息

reset counters interface #清除接口统计信息,方便下次巡检查看接口错误包是否增加

display elabel #路由器设备命令—查看电子标签信息(华为)改用display device manuinfo

display ndp #路由器设备命令—华三V5版本支持,现在改用display lldp neighbor-information

display diagnostic-information #故障信息收集

02 系统运行配置状态检查

display interface #接口流量、链路状态

dis current-configuration inter #地址分配

dis current-configuration |include ospf #路由扩散

display ip routing-table #路由信息

display ip interface #显示 vlan 端口统计数据

display saved-configuration #保存配置文件

display logbuffer #日志信息

display port trunk #查看参与 trunk 的端口

03 STP 信息检查

display stp root #查看 stp 根情况

display stp brief #查看 stp 简单信息

display stp abnormal-port #查看是否有非正常端口

display stp region-configuration #生成树区域配置

display lldp neighbor-information #查看链路层邻居发现协议(邻居信息)

display tcp status #路由器设备命令—tcp统计数据

display tcp statistics #交换机设备命令—tcp统计数据

04 vrrp 和端口聚合检查

display vrrp #查看虚拟路由冗余协议

display vrrp statistics #查看主备用状态

display link-aggregation summary #查看链路聚合组的情况

03 华为交换机接口报错指南

接口下配置IP地址不成功

(1)故障分析

接口下配置IP地址过程中出现错误,导致IP地址配置不成功。

(2)操作步骤

根据下表检查错误提示信息,并对照采取故障排除方法。

错误提示信息一:Error: The specified IP address is invalid.

错误提示信息解释:无效的IP地址,IP地址或子网掩码错误。

故障排除方法:请检查后重新配置,IP地址是否属于常用的A、B、C三类IP地址中的一种,子网掩码是否正确。

错误提示信息二:Error: The specified address conflicts with another address.

错误提示信息解释:IP地址冲突,本设备的其他接口已使用了相同网段的IP地址。

故障排除方法:请使用其他网段IP地址进行配置。

错误提示信息三:Error: The specified primary address does not exist.

错误提示信息解释:删除的主地址不存在。

说明: 一个接口只能有一个主IP地址,当配置主IP地址时,如果接口上已经有主IP地址,则原主IP地址被删除,新配置的地址成为主IP地址。

错误提示信息解释:无需执行删除操作。

错误提示信息四:Error: Please configure the primary address in the interface view first.

错误提示信息解释:设备没有配置主IP,所以无法配置从IP。

故障排除方法:先给设备配置主IP地址。

错误提示信息五:Error: The number of addresses of the specified interface reached the upper limit (15).

错误提示信息解释:在接口上配置的从IP地址超过最大数目,无法继续配置从IP地址。

说明: 默认情况下,每个接口下最多可以配置15个IP地址。

错误提示信息六:Error: Please delete the sub address in the interface view first.

错误提示信息解释:无法删除主IP地址。

故障排除方法:请先删除接口下所有的从IP地址,再删除主IP地址。

错误提示信息七:Error: The specified address cannot be deleted because it is not the primary address of this interface.

错误提示信息解释:无法删除从IP地址,无法使用删除主IP地址的命令删除从IP地址。

故障排除方法:请执行删除从IP地址的命令undo ip address ip-address { mask | mask-length } sub。

错误提示信息八:Error: The specified sub address does not exist.

错误提示信息解释:删除的从IP地址不存在。

故障排除方法:无需执行删除操作。

错误提示信息九:Error: The address already exists.

错误提示信息解释:接口下已经有相同的IP地址了,应该配置其他的IP地址。

故障排除方法:请使用其他的IP地址进行配置。

错误提示信息十:Error: The VLAN has a L3 interface. Please delete it first.

错误提示信息解释:undo vlan的时候要先undo vlanif

故障排除方法:undo vlanif 10

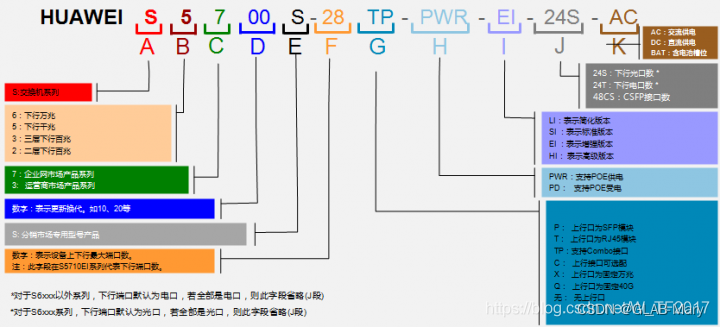

04 华为交换机命名规则


LI(Lite software Image),表示设备为弱特性版本。

SI (Standard software Image),表示设备为标准版本,包含基础特性。

EI(Enhanced software Image),表示设备为增强版本,包含某些高级特性。

HI(Hyper software Image),表示设备为高级版本,包含某些更高级特性。

C:模块式

F:全光口

R:冗余(SOHO级别产品中后缀R代表机架式交换机)

Z:表示没有上行接口;(新产品不允许此位)

G:表示上行GBIC接口;

P:表示上行SFP模块;

T:表示上行RJ45接口;

V:表示上行VDSL接口;

W:表示上行可配置WAN接口;

C:表示上行接口可选配;

M:支持MCE功能;

S:表示上行接口为单模光口;

HI:旗舰型

EI:增强型

SI:标准型

TP:支持Combo端口;

x:上行口为固定万兆

G:千兆网络接口;

PWR:远程供电

DC:直流供电

AC:交流供电

V:VLAN划分(SOHO产品)

E:增强型(SOHO产品),E前缀表示教育网专供交换机

H:增强型(SOHO)

F,表示下行接口为模板,可插光接口板或电接口板。

当同时存在时,表示上行接口为多种接口类型复合。

举个例子:S2700-26TP-PWR-EI交换机

S2700:是S2700系列企业交换机,代表品牌型号;

26TP:支持26个Combo端口;

PWR:代表此款交换机支持远程供电;

EI:表示此交换机为增强型

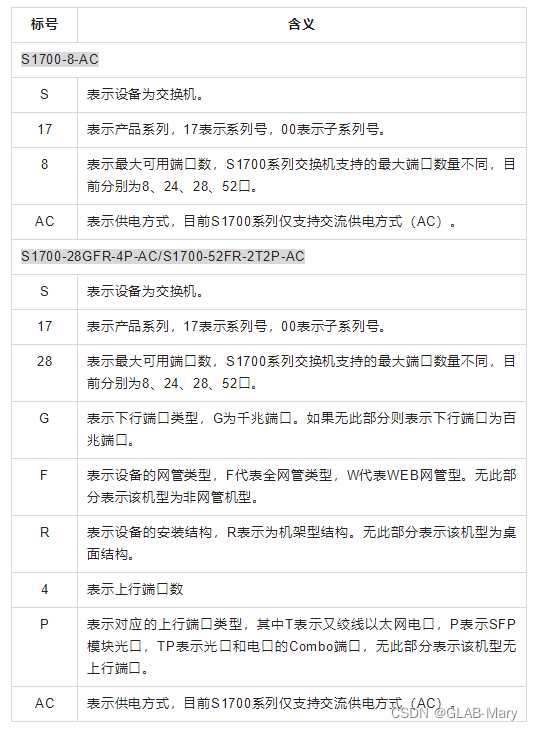

01 1S1700系列命名规则中各部分的含义

在这里插入图片描述

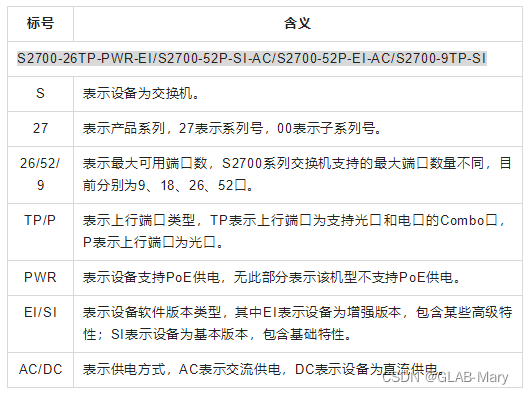

02 S2700系列命名规则中各部分的含义

在这里插入图片描述

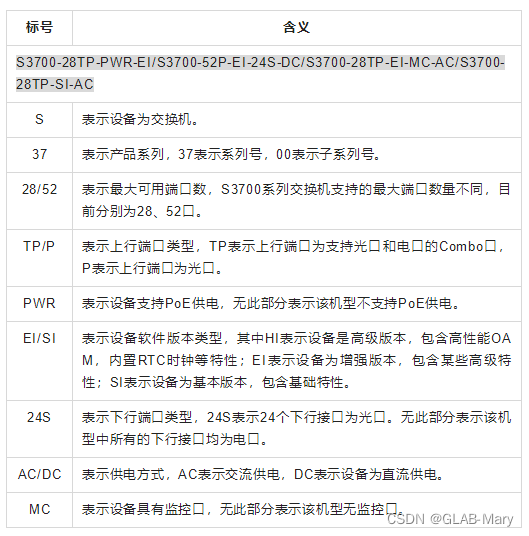

03 S3700系列命名规则中各部分的含义

在这里插入图片描述

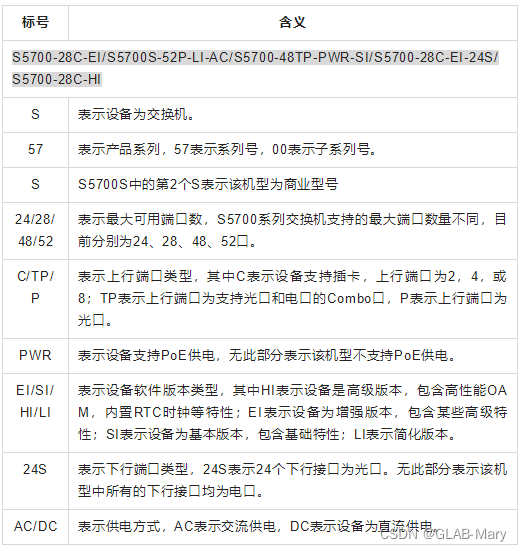

04 S5700系列命名规则中各部分的含义

在这里插入图片描述

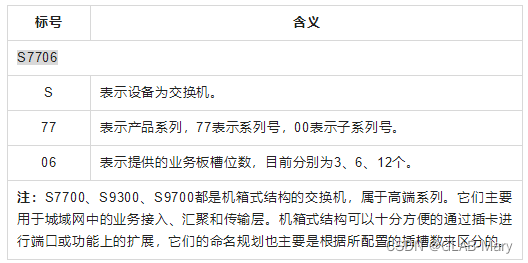

05 S7700、S9300、S9700系列命名规则各部分含义

在这里插入图片描述
