网络拓扑图你真的会画吗？从类型到实战技巧全解析

网络拓扑图是IT工程师和网络管理员的“可视化语言”，但你真的能准确绘制它吗？它不仅是设备连接的简单堆砌，更是网络架构设计的灵魂。

本文将带你从零掌握网络拓扑图的精髓，附示意图与实用工具推荐！

01、什么是网络拓扑图

网络拓扑图是通过图形化方式展示网络设备（如路由器、交换机、服务器）之间的逻辑或物理连接关系的图表。

它如同建筑的“施工蓝图”，直接影响网络的性能、扩展性和故障排查效率。

02、6大主流网络拓扑类型详解

1、星型拓扑（Star Topology）

特点：

• 所有节点通过独立链路连接至中央集线器/交换机

• 中央设备故障会导致全网瘫痪（单点故障风险）

• 扩展性强，新增节点不影响其他设备

适用场景：

中小型局域网（如企业办公网络）

示意图：

   A      B      C
    \    / \    /
     \  /   \  /
      Router
     /     \
    D       E

2、总线型拓扑（Bus Topology）

特点：

• 所有设备共享一条主干电缆

• 成本低但带宽争用严重

• 任意节点故障可能导致全网中断

适用场景：

老旧网络系统（逐步被淘汰）

示意图：

A ----- B ----- C ----- D

3、环型拓扑（Ring Topology）

特点：

• 节点首尾相连形成闭环

• 数据单向/双向传输

• 单点故障可通过双环设计解决

典型应用：

工业控制系统、令牌环网络

示意图：

A

/
B—C
\ /
D

4、树型拓扑（Tree Topology）

特点：

• 星型拓扑的层级扩展

• 根节点故障影响下层所有子节点

• 适合大型机构分级管理

适用场景：

校园网、跨区域企业网络

示意图：

        A
       / \
      B   C
     / \   \
    D   E    F

5、 网状拓扑（Mesh Topology）

特点：

• 全连接（Full Mesh）：每台设备直连其他所有设备

• 部分连接（Partial Mesh）：关键节点冗余连接

• 超高可靠性但成本昂贵

核心应用：

金融数据中心、5G核心网

示意图：

 A ------ B
 | \     |
 |  \    |
 |   \   |
 C----D---E

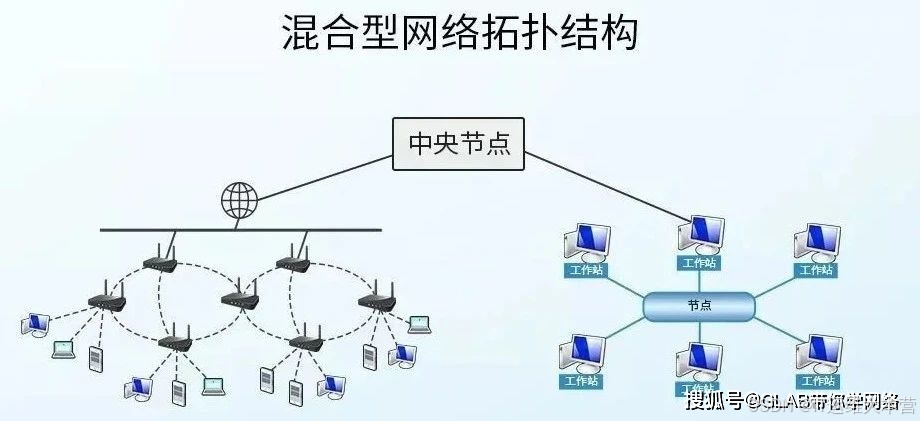

6、混合拓扑（Hybrid Topology）

特点：

• 融合多种拓扑类型的复合结构

• 兼具灵活性与可靠性

• 需精心设计避免复杂度失控

典型案例：

云计算基础架构（星型+网状）

03、绘制专业拓扑图的5大黄金法则

1. 分层设计原则

按核心层→汇聚层→接入层分层绘制，逻辑清晰易维护

2. 标准化图标库

使用Cisco、AWS等官方图标规范（附免费资源下载链接）

3. 故障模拟标注

用红色虚线标出关键单点故障风险区域

4. 动态更新机制

配置变更后需同步更新拓扑图版本（建议使用自动化工具）

5. 安全隔离标识

明确标注DMZ区、VPN通道等安全边界

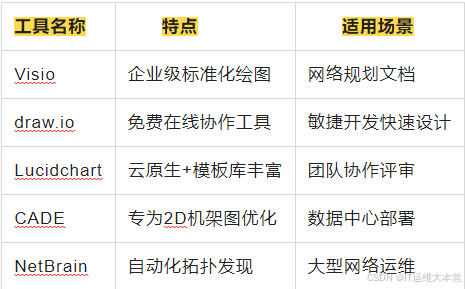

04、工程师私藏工具推荐

05、90%工程师踩过的3大坑

误区1：只画物理连接，忽略VLAN划分等逻辑关系

误区2：过度追求美观导致线路交叉混乱

致命错误：未标注IP地址、端口号等关键信息

结语

一张优秀的网络拓扑图，既要像“城市交通图”般清晰展示网络脉络，又要如“战备地图”般标注攻防要点。技术迭代加速的今天，掌握拓扑设计能力已成为工程师的核心竞争力。

你的拓扑图是否经得起故障演练的考验？欢迎留言分享你的实战经验！
