jaspergold c2rtl验证一个乘法模块

目前有基于booth算法的乘法器模块：

假设乘法器名称：

mul_top.v

mul_top( valid,ready,//输入握手
        clk,reset,
        data1,data2,out,//输入两个数，输出乘积
        opcode,//不同的指令来指定位宽、符号的条件
        instruction_id,//指令id，不需要formal去验证
        outputvalid,outputready)//输出握手

//假设cycle delay是4个cycle。

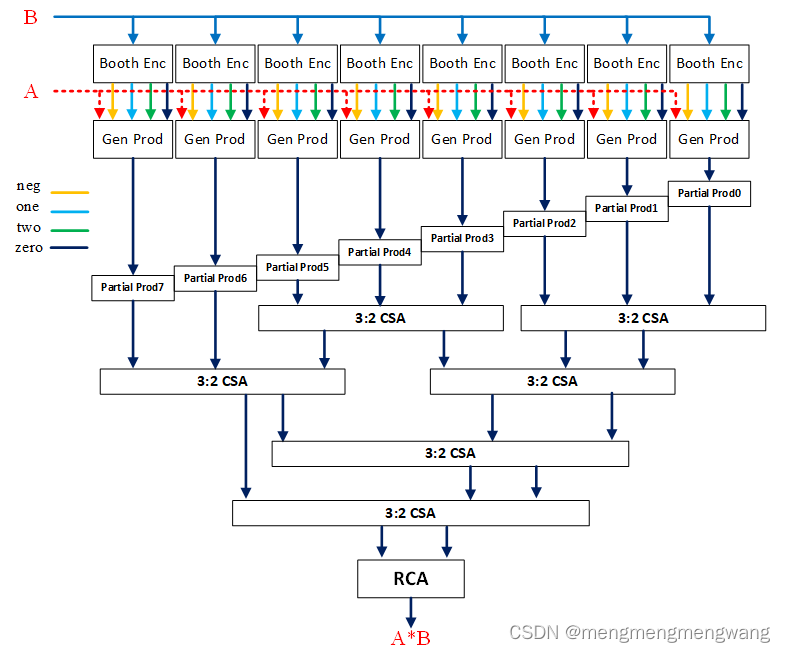

假设乘法器框架图如下（从网上找的图）：

乘法器的公式推理就不多放了，大概来说就是将多个子乘积结果相加。

基于booth的乘法器输出结果的cycle delay一般是固定的，c2rtl的脚本中写assertion时会比较简单。（有的其他计算模块的cycle delay不固定，比如基于srt的除法模块，后续讨论）

首先需要准备golden的c model：

假设名称为mul.c

#include "jasperc.h"
#include "stdint.h"

int main() {

    unsigned long int  a, b,opcode;
    unsigned long int  out0;
    unsigned long int  out1;
    JG_INPUT(a);
    JG_INPUT(b);
    JG_INPUT(opcode);
    if(opcode ==1){
        out0 = a * b;
        JG_OUTPUT (out0);
    }
    else {
        out1 = bit32result(a,b);
        JG_OUTPUT (out1);
    }
}

int bit32result(int a,int b){
    //......
}

这部分主要工作就是添加input，output的一些宏定义就可以了（在比较复杂的场景中可能需要if语句，这部分输出的宏定义需要额外考虑）。

然后需要编写tcl脚本文件：

文件中规定了要分析的模块、clock、reset、断言、验证辅助语句以及工具配置。

clear -all
check_c2rtl -compile -spec mul.c  //编译c model，也可以在这里添加c lib
check_c2rtl -analyze -imp -sv mul_top.v
check_c2rtl -elaborate -imp -top mul_top //编译组建 verilog

check_c2rtl -setup

clock mul_top.clk
reset mul_top.reset

//在这里没有添加IO映射，直接用assertion代替。

assume -name egnore_id {instruction_id==0} //忽略不关注的信号
assert {valid&ready |-> a==mul_top.data1 & b==mul_top.data2 & mul_top.opcode==opcode} //代替IO映射

assert -name out0 {outputvalid&outputready&opcode==1  |-> out==$past(out0,4)} //检查opcode==1分支的结果
assert -name out1 {outputvalid&outputready&opcode==2  |-> out==$past(out1,4)} //检查opcode!=1分支的结果


//可能由于乘法器比较复杂，c2rtl跑不出来，就需要给它添加一些辅助逻辑：
virtual_net inner_result -width 64 -expression {mul_top.some_inner_value1 * mul_top.some_inner_value2}

virtual_net  adder_tree_out -width 64 -expression {
    //booth算法中的加法树部分的中间结果相加。
}

assert -helper -name adder_tree {##2 adder_tree_out == inner_result}//假设输入产生后两个cycle之后，这个式子成立。


check_c2rtl -map -spec {a}  -imp {mul_top.data1}
check_c2rtl -map -spec {b}  -imp {mul_top.data2}
check_c2rtl -map -spec {opcode}  -imp {mul_top.opcode}


//添加proof_structure来控制验证步骤：
proof_structure -init IMUL \
	-from <embedded> \
	-copy_assumes \
	-copy { out0 out1 adder_tree }

proof_structure -create assume_guarantee \
	-from IMUL \
	-op_name asm_gnt \
	-imp_name {helpers final_mul } \
	-property {{adder_tree } {out0 out1}}

prove -bg -property helpers::adder_tree -engine Hp
prove -bg -property

set_engineWL_processes 12
prove -bg -property {final_mul::out0 final_mul::out1} -engine WHp

//这里用了印度老外的脚本，他们具体写了啥，我也不清楚，技术还没掌握在自己手里 MD
//source multiplier_engines.tcle
//prove -bg -property two_helpers::pp_encoding -engine "$mul_engine7 $mul_engine8"

这里看到，每个if分支都会有单独的输出，在添加assertion的时候需要每个if都给写一个assertion。

virtual_net 通过简化rtl逻辑来减少验证空间

proof_structure 来控制验证逻辑
