燃气场站设备逻辑

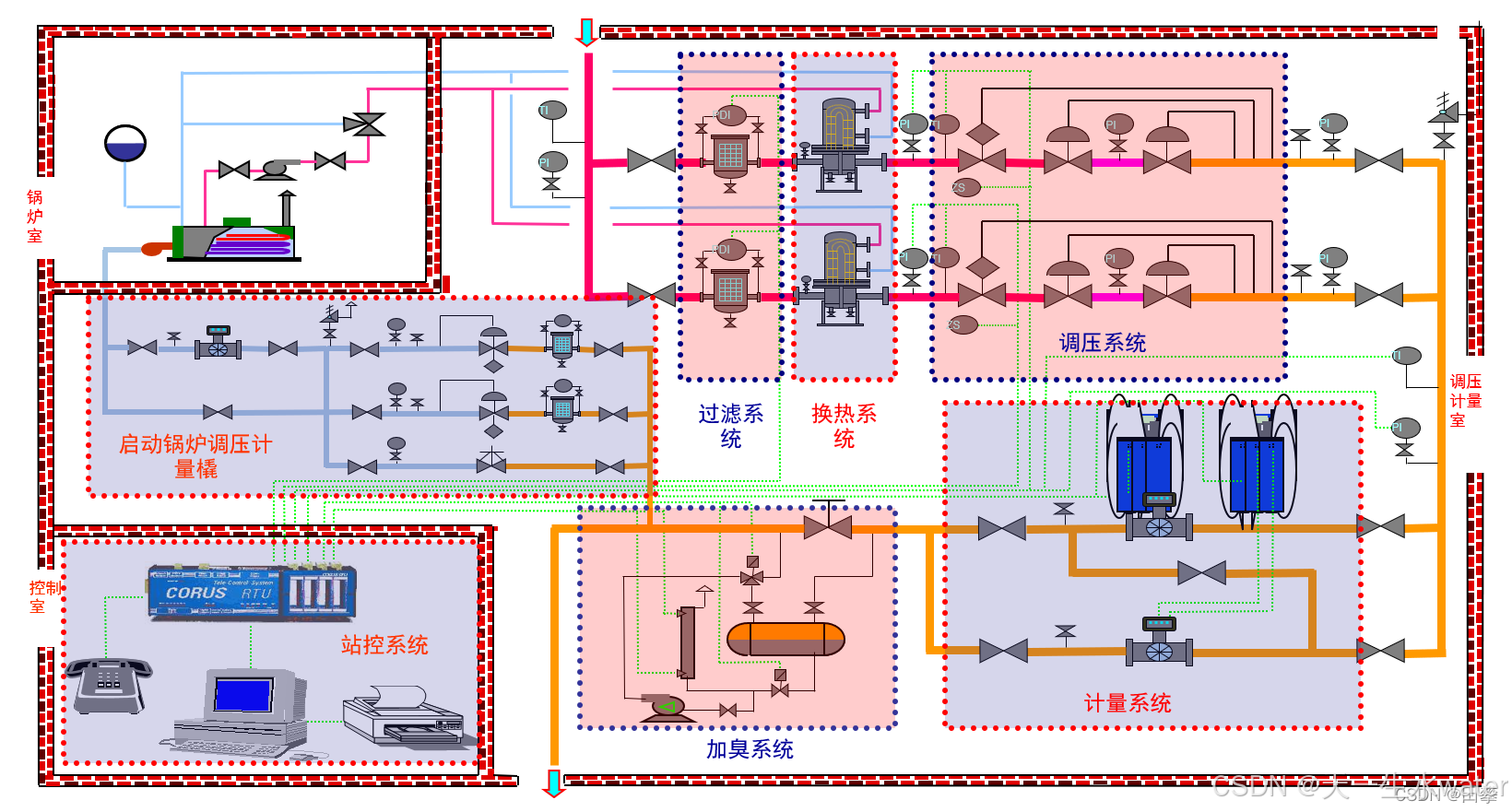

以下是针燃气场站工艺图的通俗化分析，通过分步骤拆解和比喻，帮助普通人轻松理解燃气是如何被安全处理和输送到千家万户的：

---

一、燃气处理流程（像“净水厂”一样工作）

想象燃气场站是一个“燃气净化配送中心”，流程如下：

1. 第一步：燃气入场（像“原水进水”）
   • 燃气从上游管道或储罐进入场站，首先经过 过滤系统（类似净水厂的“滤网”），去除灰尘、铁锈等杂质（图中 过滤系 模块）。

2. 第二步：压力调节（像“水压调节”）
   • 燃气通过 调压系统（图中 调压系统 和 调压橇），将高压燃气（如4MPa）降压至适合家庭使用的安全压力（如0.2MPa），类似把高压自来水调成适合水龙头的压力。

3. 第三步：温度控制（像“热水器保温”）
   • 换热系统（图中 换热系）负责调节燃气温度，冬季防止管道结冰，夏季避免设备过热，类似用热水器保持水温稳定。

4. 第四步：精准计量（像“水表计费”）
   • 计量系统（图中 计量系统 和 计量橇）像燃气表一样精确测量气体体积，用于计算供气量和费用。

5. 第五步：添加“臭味剂”（像“煤气漏了闻得到”）
   • 加臭系统（图中 加臭系统）向燃气中注入微量臭味剂（类似臭鸡蛋味），一旦泄漏，普通人立刻能察觉。

---

二、核心设备互动（像“人体器官协作”）

设备/模块	功能比喻	图中对应位置
锅炉室	“心脏”供热	图中左上角 锅炉室
过滤系统	“肺部”过滤杂质	右侧中部 过滤系
调压系统	“血管”调节压力	中部 调压系统 和 调压橇
控制室	“大脑”指挥全局	下方 控制室 和 站控系统
RTU（远程终端）	“神经”传递信号	右侧 RTU

---

三、控制室如何运作（像“机场塔台”）

1. 监控大屏：显示全场压力、温度、流量（如图中 CORUS 监控界面），像塔台屏幕显示航班动态。
2. 自动报警：发现异常（如泄漏）自动触发报警（图中 DI 数据输入报警）。
3. 远程操作：通过 站控系统 一键切换设备（如启动备用调压器），无需人工现场操作。

---

四、普通人最需理解的3个安全设计

1. 双保险调压：
   • 主调压器故障时，备用调压器（图中 启动锅炉调压计）0.1秒内自动接管，确保压力稳定。

2. 臭味预警：
   • 加臭剂浓度实时监控（图中 加臭系统 数据），浓度不足时自动补注，确保泄漏可嗅。

3. 智能应急：
   • 控制室发现危险（如压力爆表），自动关闭阀门（图中 K 代表紧急切断阀），比人工反应快10倍。

---

五、燃气到家前的“旅程”

燃气入场 → 过滤除尘 → 调至安全压力 → 计量收费 → 添加臭味 → 输送入户
           ↑              ↑                ↑
        锅炉供热     控制室全程监控      异常秒级切断

通过这张图，您可以将燃气场站想象成一个 自动化工厂，每个环节都为了“安全”和“稳定”服务。下次闻到燃气味，就知道是场站的加臭系统在保护您啦！

---

一、燃气场站主要设备及作用

设备类别	典型设备	核心作用	关键参数示例
过滤分离设备	旋风分离器、滤芯过滤器	去除天然气中的固体颗粒、液态水、烃类杂质，保护下游设备	过滤精度：≤5μm，压差≤0.1MPa
调压设备	调压撬、监控调压阀	将上游高压天然气降至下游管网所需压力，维持压力稳定	进口压力4.0MPa→出口0.8MPa，稳压精度±2%
计量设备	涡轮流量计、超声波流量计	精确计量天然气流量，用于贸易结算和输配调度	量程比1:50，精度±0.5%，温度补偿误差±0.1℃
加臭设备	四氢噻吩（THT）注入装置	按标准浓度（20mg/m³）添加臭味剂，便于泄漏检测	注入量0.8L/h，浓度偏差≤±5%
储运设备	LNG储罐、气化器、BOG压缩机	储存液化天然气（LNG），气化后输入管网；处理蒸发气（BOG）防止超压	储罐容积5000m³，气化能力10,000Nm³/h
安全设备	ESD紧急切断阀、安全阀	超压时自动泄放（安全阀起跳压力1.05倍设计压力）或紧急关断（ESD响应时间≤1秒）	安全阀起跳压力4.2MPa，回座比≤90%
监控系统	SCADA系统、可燃气体探测器	实时采集压力、温度、流量、浓度数据，远程控制与报警	数据刷新率1秒，甲烷报警阈值10%LEL

---

二、设备间逻辑关系与工艺流程（以天然气分输站为例）

工艺流程模拟数据演示

场景：上游长输管道来气（压力4.0MPa，温度15℃，流量50,000Nm³/h），经场站处理输送至城市中压管网。

工艺环节	设备联动与数据变化	逻辑关系说明
1. 进站过滤	- 来气通过旋风分离器（去除≥50μm颗粒）→滤芯过滤器（去除≥5μm杂质） - 数据变化：压损0.08MPa，出口压力3.92MPa	过滤设备保护调压阀和流量计，避免杂质导致阀门卡阻或计量失真。
2. 调压稳压	- 监控调压阀自动调节开度（从45%→60%） - 数据变化：出口压力稳定在0.8MPa±0.016MPa，流量波动≤±2%	调压阀根据下游需求动态调整，主备路冗余设计（一路故障自动切换）。
3. 流量计量	- 超声波流量计计量（温度补偿至标准状态） - 数据记录：标况流量49,850Nm³/h，系统误差-0.3%	计量数据上传至SCADA系统，作为贸易结算依据，同时用于下游用气预测。
4. 加臭注入	- 加臭泵根据流量信号按比例注入四氢噻吩 - 浓度检测：实际浓度19.2mg/m³（标准20mg/m³，偏差-4%）	加臭量与流量联动，确保用户端可嗅探泄漏（阈值≥8mg/m³）。
5. 安全联锁	- SCADA监测到出口压力突升至0.85MPa（超限值0.82MPa）→触发ESD阀0.8秒内关闭→启动泄放阀	压力、浓度、温度等多参数交叉验证，避免误动作；安全阀与ESD形成双重保护。

设备协同流程图

上游来气
↓
[旋风分离器]→[滤芯过滤器]→[监控调压阀]→[超声波流量计]→[加臭装置]
↓
SCADA系统（实时监控压力、流量、浓度）
↓
ESD阀/安全阀（超压保护）
↓
下游管网

---

三、LNG气化站工艺流程示例（补充）

场景：LNG槽车卸液至储罐，气化后供工业用户。

工艺环节	设备联动与数据变化
1. LNG卸车	- 槽车卸液泵将-162℃ LNG输送至储罐（储罐液位从30%→65%），BOG压缩机回收蒸发气（流量200Nm³/h）
2. 气化外输	- 空温式气化器将LNG加热至5℃（气化能力5,000Nm³/h），压力从0.6MPa调至0.4MPa
3. 应急备用	- 当气化器出口温度低于0℃时（冰堵风险），自动切换至水浴式气化器，燃气加热至20℃

---

四、关键设备协同逻辑总结

1. 安全为核心：
   • ESD系统、安全阀、可燃气体探测器形成三级防护（预防-控制-应急）。
   • 示例：当探测器检测到甲烷浓度达15%LEL时，SCADA自动关闭ESD阀并启动风机（联锁逻辑）。
2. 数据驱动控制：
   • 调压阀开度由下游压力反馈调节（PID算法），计量数据用于动态修正加臭量。
3. 冗余设计：
   • 关键设备（如调压路、气化器）采用“一用一备”模式，故障时无缝切换（切换时间≤10秒）。

---

五、模拟数据表（分输站典型工况）

参数	进站端	出站端	控制标准
压力（MPa）	4.0	0.8±0.016	GB 50028
温度（℃）	15	12	-
流量（Nm³/h）	50,000	49,850	贸易计量误差≤1%
甲烷浓度（vol%）	95.2	95.1	≥90%
加臭剂浓度（mg/m³）	-	19.2	20±1
过滤器压差（MPa）	0.08	-	≤0.1

---

通过以上设备协同与数据联动，燃气场站实现安全、稳定、高效的天然气输配。如需特定场站（如CNG加气站、门站）的设备配置细节，可进一步提供参数定制分析。
