间接作用式调压器

燃气间接作用式调压器是一种通过主调压器、指挥器和排气阀协同工作实现压力精准控制的装置，其核心原理基于​​压力反馈与动态平衡​​机制。



---

​​一、核心工作原理​​

1. ​​压力反馈与指挥器控制​​
   当调压器出口压力​​P₂​​低于设定值时（例如2800 Pa），指挥器内的薄膜因压力不足而下移，触发指挥器阀门开启。此时，高压燃气经过节流后形成控制压力​​P₃​​，并注入主调压器的膜下空间。

   （1）​​P₃ > P₂​​：主调压器膜片在​​P₃​​压力作用下带动阀杆上移，增大阀门开度，燃气流量增加，促使​​P₂​​回升至设定值。

   （2）超压保护​​：若​​P₂​​超过设定值，指挥器薄膜上移关闭阀门，同时排气阀开启，释放部分​​P₃​​压力至大气，主调压器膜下压力降低，阀门关小，​​P₂​​随之下降

2. ​​动态平衡的数学建模​​
   根据研究文献，调压器的动态响应受以下因素影响：

        （1）​​节流孔阻尼​​：通过限制气体流速，延缓压力变化速度，避免调节过程中的剧烈振荡       （2）针型阀开度​​：开度越小，调节速度越快，但压力波动幅度大；开度越大，系统振荡频率增加，过渡时间延长

---

​​二、关键组件协作机制​​

1. ​​主调压器（主阀）​​

        （1）由膜片、阀杆、阀芯组成，通过​​P₃​​压力与弹簧力的平衡调节阀门开度，直接控制燃气流量（2）阀芯与阀座采用​​二级密封结构​​（软密封圈+硬密封凸台），增强密封性并适应不同压力工况

2. ​​指挥器（先导阀）​​

          (1)实时监测​​P₂​​变化，通过薄膜位移控制​​P₃​​的生成与释放。(2)内置​​节流孔与针型阀​​，通过调节两者的开度比例（如网页2的节流器设计），平衡系统灵敏性与稳定性
3. ​​排气阀​​:超压时自动开启，释放​​P₃​​压力，防止主阀过载

---

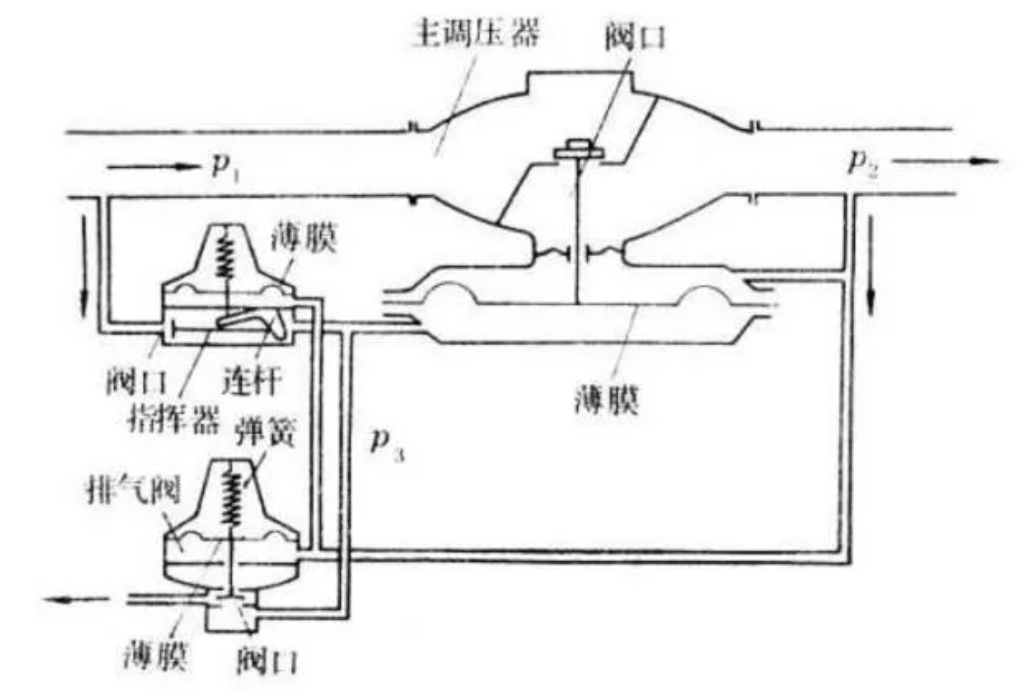

  工作原理见图。它由主调压器、指挥器和排气阀组成。当出口压力p2低于给定值时，指挥器的薄膜就下降，使指挥器阀门开启，经节流后压力为p3的燃气补充到主调压器的膜下空间。由于p3大于p2，使主调压器阀门开大，流量增加，p2恢复到给定值。反之，当p2超过给定值时，指挥器薄膜上升，使阀门关闭。同时，由于作用在排气阀薄膜下侧的力使排气阀开启，一部分压力为p3的燃气排入大气，使主调压器薄膜下侧的力减小，又由于p2偏大，故使主调压器的阀门关小，p2也即恢复到给定值。燃气储配站、区域调压站和大型用户专用调压站，基本上都采用间接作用式调压器。

​​三、动态调节过程示例​​

以用户用气量突增为例：

1. ​​初始状态​​：出口压力​​P₂=2800 Pa​​，燃气流量稳定。
2. ​​用气量突增​​：​​P₂​​下降→指挥器薄膜下移→指挥器阀门开启→​​P₃​​压力注入主阀膜下空间。
3. ​​主阀响应​​：主阀膜片受​​P₃​​推动，阀芯上移→阀门开度增大→流量增加→​​P₂​​恢复至2800 Pa。

​​四、技术优势与应用场景​​

      ​​优势​​

• ​​高精度稳压​​：稳压精度可达±5%（如网页6的专利数据），优于直接作用式调压器。
• ​​大流量调节​​：适用于高压差、大流量场景（如城市燃气门站、工业供气）。
• ​​安全冗余​​：超压自动关闭、压力异常切断等保护功能，保障供气安全。

​​典型应用​​

• ​​燃气储配站​​：将长输管道的高压燃气（如4 MPa）逐级减压至中压管网（0.4 MPa）。
• ​​区域调压站​​：为居民区、商业区提供稳定低压燃气（2800 Pa）。

​​五、设计优化与发展趋势​

结构创新​​
​​轴流式调压器​​：采用高压气筒套与固定阀座配合，流通能力提升30%，适用于天然气高压输送。
​​平衡通孔设计​​：通过阀芯平衡孔抵消压力差，减少阀门启闭阻力。
​​智能化升级​​
集成压力传感器与微处理器，实现远程监控与自适应调节
