nRF Connect SDK 中 Beacon 功能实现

目录

概述

1. Beacon 功能概述

2. 快速实现 iBeacon

2.1 配置 prj.conf

2.2 代码实现

3. 实现 Eddystone-UID

3.1 Eddystone 数据格式

3.2 配置说明

4. Beacon 扫描与解析

4.1 配置 Central 角色

4.2 解析 iBeacon 数据

5. Beacon 参数优化

5.1 调整广播间隔

5.2 校准发射功率

6. 常见问题

7. 参考资源

---

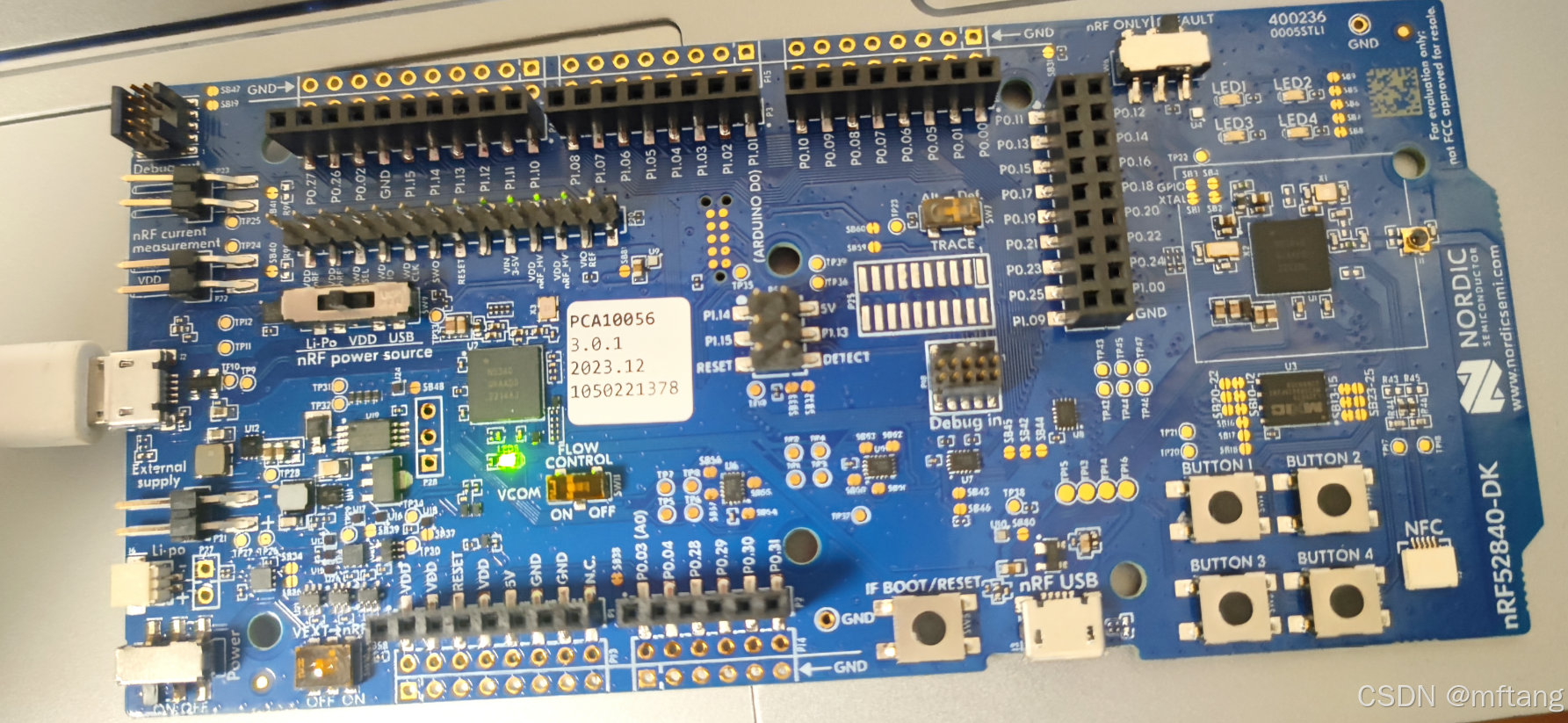

概述

本文主要介绍基于nRF Connect SDK实现Beacon功能，笔者基于vs-code开发环境详细介绍了项目模块配置，设备树配置，UUID的实现，以及Beacon扫描和解析功能等内容。

1. Beacon 功能概述

蓝牙 Beacon 是一种单向广播设备，通过特定数据格式持续发送信号，用于位置服务、资产追踪等场景。nRF Connect SDK 支持以下主流 Beacon 协议：

• iBeacon（Apple 协议）
• Eddystone（Google 协议）
• 自定义 Beacon

---

2. 快速实现 iBeacon

2.1 配置 prj.conf

CONFIG_BT=y
CONFIG_BT_BROADCASTER=y       # 启用广播角色
CONFIG_BT_EXT_ADV=y           # 启用扩展广播
CONFIG_BT_DEVICE_NAME="iBeacon"  # 设备名称（可选）

2.2 代码实现

#include <bluetooth/bluetooth.h>
#include <bluetooth/hci.h>

// iBeacon 数据格式定义
static const struct bt_data ad[] = {
    BT_DATA_BYTES(BT_DATA_FLAGS, BT_LE_AD_NO_BREDR),
    BT_DATA_BYTES(BT_DATA_MANUFACTURER_DATA,
        0x4C, 0x00,             // Apple Company ID (0x004C)
        0x02, 0x15,             // iBeacon 类型标识
        // Proximity UUID (16字节)
        0xE2, 0xC5, 0x6D, 0xB5, 0xDF, 0xFB, 0x48, 0xD2,
        0xB0, 0x60, 0xD0, 0xF5, 0xA7, 0x10, 0x96, 0xE0,
        0x00, 0x01,             // Major (0x0001)
        0x00, 0x02,             // Minor (0x0002)
        0xC5,                   // Tx Power (-59 dBm)
    ),
};

void main(void) {
    // 初始化蓝牙
    bt_enable(NULL);

    // 启动广播
    struct bt_le_adv_param *adv_param = BT_LE_ADV_PARAM(
        BT_LE_ADV_OPT_USE_IDENTITY | BT_LE_ADV_OPT_EXT_ADV,
        BT_GAP_ADV_SLOW_INT_MIN,
        BT_GAP_ADV_SLOW_INT_MAX,
        NULL
    );
    bt_le_adv_start(adv_param, ad, ARRAY_SIZE(ad), NULL, 0);
}

---

3. 实现 Eddystone-UID

3.1 Eddystone 数据格式

// Eddystone-UID 广播数据示例
static const struct bt_data ad[] = {
    BT_DATA_BYTES(BT_DATA_FLAGS, BT_LE_AD_NO_BREDR),
    BT_DATA_BYTES(BT_DATA_SVC_DATA16,
        0xAA, 0xFE,             // Eddystone Service UUID (0xFEAA)
        0x00,                   // Frame Type: UID (0x00)
        0xED,                   // Tx Power (-19 dBm)
        // Namespace ID (10字节)
        0x01, 0x23, 0x45, 0x67, 0x89, 0xAB, 0xCD, 0xEF, 0x01, 0x23,
        // Instance ID (6字节)
        0x11, 0x22, 0x33, 0x44, 0x55, 0x66,
    ),
};

3.2 配置说明

# prj.conf
CONFIG_BT_CTLR_ADV_EXT=y        # 必需扩展广播支持
CONFIG_BT_CTLR_ADV_DATA_LEN_MAX=31  # 扩展广播数据长度

---

4. Beacon 扫描与解析

4.1 配置 Central 角色

CONFIG_BT_OBSERVER=y           # 启用扫描功能
CONFIG_BT_SCAN=y
CONFIG_BT_SCAN_FILTER_ENABLE=y  # 启用扫描过滤

4.2 解析 iBeacon 数据

static void scan_cb(const bt_addr_le_t *addr, int8_t rssi,
                   uint8_t type, struct net_buf_simple *ad) {
    // 检查 Manufacturer Data
    struct bt_data data;
    while (bt_data_parse(ad, &data)) {
        if (data.type == BT_DATA_MANUFACTURER_DATA && data.data_len >= 25) {
            const uint8_t *ptr = data.data;
            if (sys_get_le16(ptr) == 0x004C && ptr[2] == 0x02 && ptr[3] == 0x15) {
                printk("iBeacon detected: UUID=%s, RSSI=%d\n",
                    uuid_str(ptr + 4), rssi);
            }
        }
    }
}

// 启动扫描
struct bt_le_scan_param scan_param = BT_LE_SCAN_PARAM(
    BT_LE_SCAN_TYPE_PASSIVE, BT_LE_SCAN_OPT_FILTER_DUPLICATES,
    BT_GAP_SCAN_FAST_INTERVAL, BT_GAP_SCAN_FAST_WINDOW
);
bt_le_scan_start(&scan_param, scan_cb);

---

5. Beacon 参数优化

5.1 调整广播间隔

# 设置慢速广播间隔（节省功耗）
CONFIG_BT_GAP_ADV_SLOW_INT_MIN=1600  // 1s (1600*0.625ms)
CONFIG_BT_GAP_ADV_SLOW_INT_MAX=1600

5.2 校准发射功率

// 设置 Tx Power (单位: dBm)
bt_le_adv_param_set_tx_power(BT_HCI_LE_TX_POWER_MAX_ENHANCED);

---

6. 常见问题

Q：Beacon 未被手机检测到？

• 排查步骤：
  1. 确认广播数据长度 ≤ 31 字节（非扩展广播）。
  2. 检查 Manufacturer Data 格式是否符合标准（iBeacon/Eddystone）。
  3. 使用 nRF Connect for iOS/Android 验证广播数据。

Q：扫描时频繁丢包？

• 优化方法：
  • 缩短扫描窗口：CONFIG_BT_GAP_SCAN_FAST_WINDOW=16（10ms）。
  • 减少广播间隔：CONFIG_BT_GAP_ADV_FAST_INT_MIN=32（20ms）。

---

7. 参考资源

• nRF Beacon 示例代码：
  ncs/nrf/samples/bluetooth/beacon
• Eddystone 协议规范：
  Google Eddystone Documentation
• iBeacon 开发指南：
  Apple iBeacon Guide

通过上述配置与代码，您可快速实现 Beacon 广播与扫描功能，并优化其性能以满足实际应用需求
