本流程图基于MTK平台 Android 7.0，普通来电，本流程只作为沟通学习使用

通过前面 Android 7.0 Phone_MT来电流程 的流程分析中我们可以发现，最后是将来电的信息和状态传送到了 dialer 的 incallUI 里面，在 PhoneStatusBar.java 的addNotification方法中通过判断 isHeadsUped 的值来确定是显示 HeadsUp 还是全屏的AnswerFragment ，这里我们重点介绍一下 AnswerFragment 的相关知识。

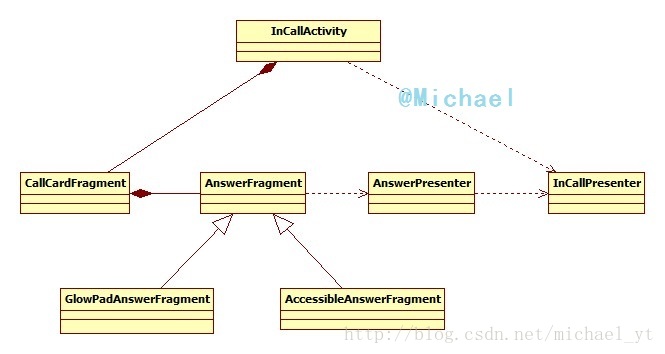

相关类图

这里写图片描述

说明：

  • AnswerFragment是一个基类，它只提供了公共的接口和一些方法，没有界面显示
  • GlowPadAnswerFragment和AccessibleAnswerFragment是它的子类，里面包含具体的界面显示和部分逻辑
  • GlowPadAnswerFragment是我们通常意义上看到的AnswerFragment（GlowPadView）
  • AccessibleAnswerFragment当我们打开了Accessibility里面的TalkBack Services后会启用这个界面
  • AnswerFragment界面是CallCardFragment界面的一部分
  • InCallPresenter实例化了InCallActivity和AnswerPresenter，它们两个一起控制着AnswerFragment的显示和隐藏

GlowPadAnswerFragment

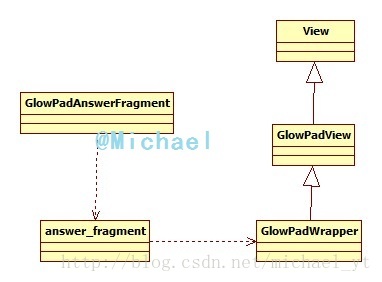

类图说明

这里写图片描述

说明：

  • GlowPadAnswerFragment 加载了 answer_fragment 这个布局
  • answer_fragment 里面只定义了一个自定义view， GlowPadWrapper
  • GlowPadWrapper 继承自 GlowPadView
  • GlowPadView 继承自 View

首先看看启动流程图

这里写图片描述

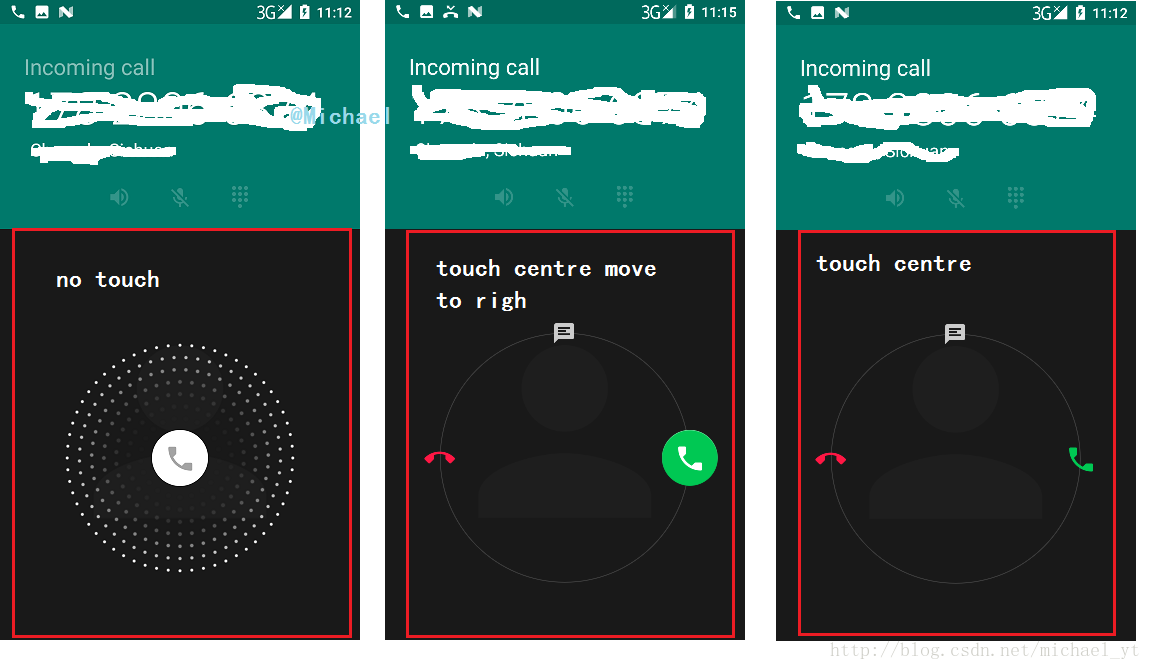

再看看界面

这里写图片描述

说明

  • 红色方框中的界面就是我们的GlowPadAnswerFragment
  • 这里显示了三种状态下的界面，1.未触摸中心点的phone图标、2.触摸了并向右移动到接听图标、3.触摸了但没有移动

通过上面类图的介绍，我们可以知道这个界面最终是由 GlowPadView 这个自定义view显示的，下面我们就来大致了解一下上面类图中各个类的内容和作用：

GlowPadAnswerFragment

这个类的代码量很少，主要就是加载 answer_fragment 布局，并通过 onShowAnswerUi 动态控制动画的开始和停止，通过 showTargets 方法动态调整整个 GlowPadView 的资源文件，包括：显示几个图标，图标的描述字符串的改变，几个图标的改变。

    @Override
    public void onShowAnswerUi(boolean shown) {
        Log.d(this, "Show answer UI: " + shown);
        if (shown) {
            mGlowpad.startPing();
        } else {
            mGlowpad.stopPing();
        }
    }
    /**
     * Sets targets on the glowpad according to target set identified by the parameter.
     *
     * @param targetSet Integer identifying the set of targets to use.
     */
    @Override
    public void showTargets(int targetSet, int videoState) {
        Log.d(this, "showTargets  targetSet  2 == " + targetSet);
        final int targetResourceId;
        final int targetDescriptionsResourceId;
        final int directionDescriptionsResourceId;
        final int handleDrawableResourceId;
        mGlowpad.setVideoState(videoState);

        switch (targetSet) {
            case TARGET_SET_FOR_AUDIO_WITH_SMS:
                targetResourceId = R.array.incoming_call_widget_audio_with_sms_targets;
                targetDescriptionsResourceId =
                        R.array.incoming_call_widget_audio_with_sms_target_descriptions;
                directionDescriptionsResourceId =
                        R.array.incoming_call_widget_audio_with_sms_direction_descriptions;
                handleDrawableResourceId = R.drawable.ic_incall_audio_handle;
                break;
            case TARGET_SET_FOR_VIDEO_WITHOUT_SMS:
                targetResourceId = R.array.incoming_call_widget_video_without_sms_targets;
                targetDescriptionsResourceId =
                        R.array.incoming_call_widget_video_without_sms_target_descriptions;
                directionDescriptionsResourceId =
                        R.array.incoming_call_widget_video_without_sms_direction_descriptions;
                handleDrawableResourceId = R.drawable.ic_incall_video_handle;
                break;
                .............省略部分代码;
                }

answer_fragment

<com.android.incallui.GlowPadWrapper
        xmlns:android="http://schemas.android.com/apk/res/android" //设置android原生的命名空间
        xmlns:dc="http://schemas.android.com/apk/res-auto"  //设置dc特殊的命名空间，这样后面dc:属性才可以识别
        android:id="@+id/glow_pad_view"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:focusable="true"
        android:layout_centerHorizontal="true"
        android:gravity="center"
        android:background="@color/glowpad_background_color"  //黑色
        android:layout_marginBottom="@dimen/glowpadview_margin_bottom"

        dc:targetDrawables="@array/incoming_call_widget_audio_with_sms_targets"  //显示各个方向上的图标
        dc:targetDescriptions="@array/incoming_call_widget_audio_with_sms_target_descriptions" //各个方向图标描述字符串
        dc:directionDescriptions="@array/incoming_call_widget_audio_with_sms_direction_descriptions" //各个方向的描述信息，指明这个方向可以做什么事
        dc:handleDrawable="@drawable/ic_incall_audio_handle"  //接听图标
        dc:outerRingDrawable="@drawable/ic_lockscreen_outerring"  //最外层的圆圈
        dc:outerRadius="@dimen/glowpadview_target_placement_radius"  //外圆半径
        dc:innerRadius="@dimen/glowpadview_inner_radius"  //内圆半径
        dc:snapMargin="@dimen/glowpadview_snap_margin"  //滑动时距离图标多远就算已达到图标，并且图标会变换
        dc:feedbackCount="1"  //动画播放的次数，GlowPadWrapper会重复播放动画，GlowPadView中也有默认值为3，代码逻辑判断只要这个值大于0就会播放动画，所以设不设置都会重复播放动画，知道touch事件主动调用停止
        dc:vibrationDuration="20"  //震动时长毫秒
        dc:glowRadius="@dimen/glowpadview_glow_radius" //以前版本的光晕半径，也就是当我们按下并移动时，跟随我们手指移动的那一小团小白点，但是现在的版本没有跟着手指移动的小白点了
        dc:pointDrawable="@drawable/ic_lockscreen_glowdot" //小白点资源
        dc:allowScaling="true"  //是否允许缩放这个圆
        />

参考：http://blog.csdn.net/yihongyuelan/article/details/14000363 这个链接是4.2的版本有点老了，但是大致一样，有些细节不一样，不一样的地方上面的代码注释也有说明，可以对比查看。

GlowPadWrapper

这个类其实就是 GlowPadView 的包装，它起到一个中间层的作用，GlowPadAnswerFragment通过它来控制 GlowPadView 的动画启停，GlowPadView 通过它来反馈用户的 touch 和 select 事件给 AnswerFragment ，做对应的逻辑处理。

    private final Handler mPingHandler = new Handler() {
        @Override
        public void handleMessage(Message msg) {
            switch (msg.what) {
                case PING_MESSAGE_WHAT: //重复播放动画的msg
                    triggerPing();
                    break;
            }
        }
    };


    private void triggerPing() {
        Log.d(this, "triggerPing(): " + mPingEnabled + " " + this);
        if (mPingEnabled && !mPingHandler.hasMessages(PING_MESSAGE_WHAT)) {
            ping(); //开始动画

            if (ENABLE_PING_AUTO_REPEAT) { //一直是true 所以动画会一直播放
                mPingHandler.sendEmptyMessageDelayed(PING_MESSAGE_WHAT, PING_REPEAT_DELAY_MS);
            }
        }


    @Override //GlowPadView 中当用户滑动到一个图标后触发的方法
    public void onTrigger(View v, int target) {
        Log.d(this, "onTrigger() view=" + v + " target=" + target);
        final int resId = getResourceIdForTarget(target);
        if (resId == R.drawable.ic_lockscreen_answer) {
            mAnswerFragment.onAnswer(VideoProfile.STATE_AUDIO_ONLY, getContext()); //接听电话
            mTargetTriggered = true;
        } else if (resId == R.drawable.ic_lockscreen_decline) {
            mAnswerFragment.onDecline(getContext()); //拒绝电话
            mTargetTriggered = true;
        } else if (resId == R.drawable.ic_lockscreen_text) {
            mAnswerFragment.onText(); //文本消息回复
            mTargetTriggered = true;
        } else if (resId == R.drawable.ic_videocam || resId == R.drawable.ic_lockscreen_answer_video) {
            mAnswerFragment.onAnswer(mVideoState, getContext()); //video状态下的接听
            mTargetTriggered = true;
        } else if (resId == R.drawable.ic_lockscreen_decline_video) {
            mAnswerFragment.onDeclineUpgradeRequest(getContext()); //拒绝升级请求
            mTargetTriggered = true;
        } else {
            // Code should never reach here.
            Log.e(this, "Trigger detected on unhandled resource. Skipping.");
        }
    }

GlowPadView

具体的 GlowPadView 的实现类，里面包含了view的绘画和动画的定义，还有一些监听和回调，这部分内容后面再做详细的分析。

LOG信息

01-11 10:29:48.872 D/InCall  ( 5589): AnswerPresenter - onIncomingCall: com.android.incallui.AnswerPresenter@95a864f
01-11 10:29:49.895 D/InCall  ( 5589): AnswerPresenter - Showing incoming for call id: Call_0 com.android.incallui.AnswerPresenter@95a864f
//界面的启动和初始化
01-11 10:29:49.962 D/InCall  ( 5589): GlowPadWrapper - class created com.android.incallui.GlowPadWrapper{ebc6975 VFED..... ......I. 0,0-0,0 #7f0a0094 app:id/glow_pad_view}
01-11 10:29:49.962 D/InCall  ( 5589): GlowPadWrapper - onFinishInflate()
01-11 10:29:49.967 D/InCall  ( 5589): GlowPadAnswerFragment - Creating view for answer fragment GlowPadAnswerFragment{f709f47 #2 id=0x7f0a00c4 tag_answer_fragment}
01-11 10:29:49.967 D/InCall  ( 5589): GlowPadAnswerFragment - Created from activitycom.android.incallui.InCallActivity@494e8d4
//界面显示和动画
01-11 10:29:49.968 D/InCall  ( 5589): GlowPadAnswerFragment - Show answer UI: true
01-11 10:29:49.968 D/InCall  ( 5589): GlowPadWrapper - startPing
01-11 10:29:49.968 D/InCall  ( 5589): GlowPadWrapper - triggerPing(): true com.android.incallui.GlowPadWrapper{ebc6975 VFED..... ......I. 0,0-0,0 #7f0a0094 app:id/glow_pad_view}
01-11 10:29:49.973 D/InCall  ( 5589): GlowPadAnswerFragment - showTargets  targetSet  1 == 1
01-11 10:29:49.973 D/InCall  ( 5589): GlowPadAnswerFragment - showTargets  targetSet  2 == 1
01-11 10:29:49.974 D/InCall  ( 5589): AnswerPresenter - getVideoUpgradeRequestCall call =null

AccessibleAnswerFragment

这个界面是Android 7.0 新加入的界面，主要是给有生理障碍的人士使用，在 InCallActivity 里面通过判断是否启动无障碍功能里面的 TalkBack 服务，来决定是否显示 AccessibleAnswerFragment

            if (AccessibilityUtil.isTalkBackEnabled(this)) { //如果开启就启动AccessibleAnswerFragment 界面
                mAnswerFragment = new AccessibleAnswerFragment();
            } else {//否则启动 GlowPadAnswerFragment 界面
                mAnswerFragment = new GlowPadAnswerFragment();
            }

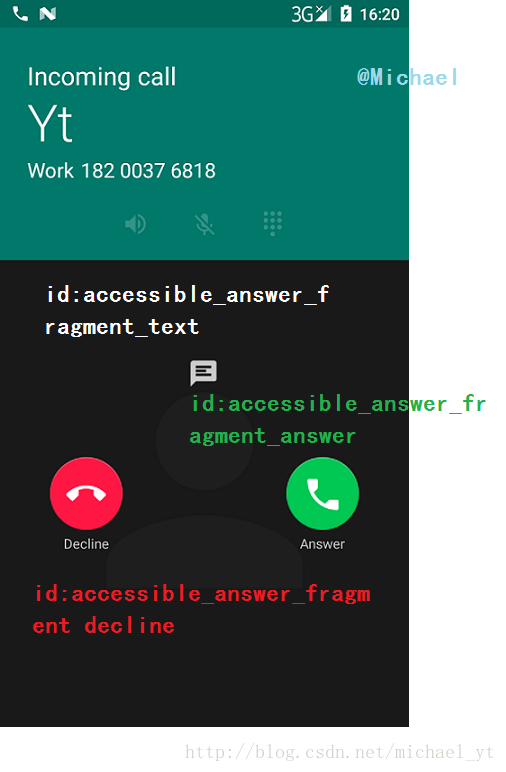

界面图片

这里写图片描述

可以看到这个界面相对于 GlowPadAnswerFragment 界面就简单得多了，只有三个 imageview 没有复杂的动画在里面。

AccessibleAnswerFragment

这个类的主要作用就是监听并处理用户的点击和滑动事件，从而调用 AnswerFragment 里面的接听、挂断、短信回复这些方法。相关的方法如下：

//设置点击事件，通过三个view来触发不同的应答逻辑
        mAnswer = group.findViewById(R.id.accessible_answer_fragment_answer);
        mAnswer.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Log.d(TAG, "Answer Button Clicked");
                onAnswer(VideoProfile.STATE_AUDIO_ONLY, getContext());
            }
        });
        mDecline = group.findViewById(R.id.accessible_answer_fragment_decline);
        mDecline.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Log.d(TAG, "Decline Button Clicked");
                onDecline(getContext());
            }
        });

        mText = group.findViewById(R.id.accessible_answer_fragment_text);
        mText.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Log.d(TAG, "Text Button Clicked");
                onText();
            }
        });

//设置滑动事件的监听，通过滑动方向来确定应答模式
    private boolean onFling(MotionEvent e1, MotionEvent e2, float velocityX,
            float velocityY) {
        if (hasPendingDialogs()) {
            return false;
        }

        float diffY = e2.getY() - e1.getY();
        float diffX = e2.getX() - e1.getX();
        if (Math.abs(diffX) > Math.abs(diffY)) {
            if (Math.abs(diffX) > SWIPE_THRESHOLD) {
                if (diffX > 0) {
                    onSwipeRight();
                } else {
                    onSwipeLeft();
                }
            }
            return true;
        } else if (Math.abs(diffY) > SWIPE_THRESHOLD) {
            if (diffY > 0) {
                onSwipeDown();
            } else {
                onSwipeUp();
            }
            return true;
        }

        return false;
    }

//设置touch监听为全屏事件，即整个 InCallActivity 界面
    @Override
    public void onResume() {
        super.onResume();
        // Intercept all touch events for full screen swiping gesture.
        InCallActivity activity = (InCallActivity) getActivity();
        activity.setDispatchTouchEventListener(mTouchListener);
    }

//touch监听事件即为我们的 滑动事件监听，所以我们可以在全屏任何地方滑动触发相关逻辑代码
    private class TouchListener implements View.OnTouchListener {
        @Override
        public boolean onTouch(View v, MotionEvent event) {
            return mGestureDetector.onTouchEvent(event);
        }
    }

accessible_answer_fragment

这个文件是 GlowPadAnswerFragment 的布局文件，里面内容也很简单，通过相对布局和线性布局来得到我们上图下半部分的来电界面.

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center_horizontal"
    android:background="@color/glowpad_background_color">
    <RelativeLayout
        android:id="@+id/accessible_answer_fragment_answer"
        android:orientation="vertical"
        android:layout_width="120dp"
        android:layout_height="120dp"
        android:focusable="true"
        android:focusableInTouchMode="true"
        android:clickable="true"
        android:layout_alignParentRight="true"
        android:layout_centerVertical="true"
        android:layout_marginLeft="16dp"
        android:layout_marginRight="16dp">
        <ImageView
            android:layout_width="64dp"
            android:layout_height="64dp"
            android:src="@drawable/ic_lockscreen_answer_activated_layer"
            android:layout_centerInParent="true">
        </ImageView>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="@string/description_target_answer"
            android:textSize="12sp"
            android:textColor="@color/accessible_answer_hint_text_color"
            android:layout_alignParentBottom="true"
            android:layout_centerHorizontal="true"
            android:layout_marginBottom="8dp"/>
    </RelativeLayout>

    .....省略部分代码

总结

  1. 来电界面有两个，一个是正常的 GlowPadAnswerFragment 一个是无障碍服务开启后显示的 AccessibleAnswerFragment （这个是7.0 新加的 fragment 通过判读 TalkBack 服务是否开启来决定是否显示这个fragment）
  2. GlowPadAnswerFragment 显示的其实就是 GlowPadView 这个自定义view
Yigit_dev
关注
  • 0
    点赞
  • 踩
  • 5
    收藏
    觉得还不错? 一键收藏
  • 4
    评论
专栏目录
来电显示代码
07-10
来电显示代码
Android 4.4 Kitkat Phone工作流程浅析(二)__UI结构分析
热门推荐
Keep Awake,Keep Studying,Keep Moving,Keep...
03-03 2万+
之前有分析过Android 4.2的InCallScreen结构(传送门)，但后面Google发布了Android 4.4即Kitkat，遂决定以之前的文章为模板，重新整理并记录。在4.4中当有来电或去电时，显示给用户的界面如图1，在4.4之前称之为InCallScreen，但在4.4之后叫做InCallActivity。在4.4中我们调出的拨号盘界面，实际为DialtactsActivity并隶属于Dialer应用.
Android 来去电监听，电话挂断
最新发布
qhc112的博客
04-25 1078
1、能够对监听到的电话做个标识，告诉用户这个电话是诈骗、推销、广告什么的2、能够针对那些特殊的电话进行自动挂断，避免打扰到用户二. 来电去电的监听方式（不一样的方式）
来电接听InCallScreen界面源码分析
lz99770337的博客
08-06 5607
本篇小文对来电接听InCallScreen界面进行源码分析，该文基于android5.1进行源码分析,由于使用了厂商提供的源码版本，和google官方发布的版本会有所差异。１．　效果图 　　我们先来看样机的实际运行效果图 我们通过图片定位到： packages/apps/InCallUI/res/values/array.xml 下面我们来看下array.xml中的代码
Android 仿苹果通话界面
03-16
这是一款Android平台下的仿苹果通信界面UI源码，目前只是来电界面，去电因为没法发送DTMF，没法实现拨号盘功能，所以去电界面没实现，另外具备免提切换按键功能，希望能给大家带来帮助。  效果图：
Android 仿通话来电界面
tracy的博客
09-23 1352
Android 仿通话来电界面 **简介：**开发中需要模拟来电时的通话界面，仿照来电界面实现来电时播放铃声，界面通过动画模拟来电动效。 效果图： 自定义图片背景，图片由小变大的动态效果。 shap_circle.xml <?xml version="1.0" encoding="utf-8"?> <shape xmlns:android="http://schemas.android.com/apk/res/android"> <corners android
系统通话界面 自定义来电显示
ckwccc的博客
01-31 6697
上一篇文章写了使用WindowManager实现从自己的app界面拨打电话调用系统通话展示自定义布局。这一篇文章主要介绍一下使用BroadcastReceiver、Service配合WindowManager实现当有电话打进来时，搜索该号码是否是自己app内的用户（好友），显示特定的信息。既然使用了BroadcastReceiver和Service，首先先介绍一下BroadcastReceiver和
android模拟实现QQ登录界面
07-14
这个资源主要是使用Android模拟开发了一个QQ登录界面的小案例。 内容概要：了解基础Android组件的使用，以及shape和selector组件美化。 适合人群：初学Android开发的小萌新，可以利用这个小案例巩固Android基础控件...
android替换来电页面
01-23
2. **自定义来电界面**：要替换系统来电页面，首先需要创建一个自定义的Activity，作为来电界面。这个Activity需要包含必要的UI元素，如联系人图片、电话号码、来电时间等，并且可以支持视频通话的展示。在布局设计...
Android来电接听或挂断界面源码
06-28
- 为了实现滑动接听和挂断，我们需要创建一个自定义的Activity或者DialogFragment来替代系统的默认来电界面。这个界面通常包含一个显示来电信息的布局和一个可滑动的视图（如HorizontalScrollView或ViewPager）。 ...
Android来电防火墙源码
04-08
《Android来电防火墙源码解析》 Android来电防火墙是一款针对Android系统设计的应用程序，用于拦截和管理来电，实现特定号码的屏蔽或者过滤。在Android系统中，来电防火墙通过监听电话状态广播（PhoneStateListener...
android自定义来电秀设置
01-12
在Android平台上，自定义来电秀是一项能够个性化用户来电体验的功能。它允许用户根据自己的喜好设置来电显示界面，而不仅仅是简单的联系人头像和姓名。在本文中，我们将深入探讨如何在Android系统上实现这一功能。 ...
【新手--android日记】实现IOS风格电话界面
azy67351的博客
09-14 174
【前言--新手日记】 开始学习android开发，通过做一个通讯录练习，打算实现各种自己想实现的功能。 新手作品，技术含量很浅。主要是记录自己的学习过程。 纯学习之用，求评论，求建议，求教导。 【正题】 一、下了好多通话软件，感觉都不怎么样，表示还是比较喜欢原来的QQ通讯录。现在换成微信通讯录，没以前的感觉好。 　　最后还是倾向于选择IOS的电话界面。 　　先附图： ...
Android 10 Dialer 主界面UI逻辑
lihuan6656的博客
07-22 2566
自定义控件onDraw: 1. Region
Android 5.1 Phone MT(来电)流程分析(Framework层)
linyongan
08-07 6732
本文主要分析Android 接电话的流程，研究的代码是Android 5.1的，现在我们只关注framework层，以CDMA为例，GSM同理。 一、显示来电的界面步骤1和2： RIL.java的processUnsolicited()方法 接电话的流程是由底层传送到应用层的。
android os仿ios,安卓仿ios12桌面全套仿安卓完美版
weixin_42517607的博客
05-27 2万+
详情安卓仿ios12桌面全套仿安卓完美版，苹果系统的仿安卓系统工具，使用便捷，安卓手机也能体验苹果系统，从桌面、主题、UI、系统内的各种细节轻松体验效果，画面流畅轻松使用启动器操作使用，喜欢的朋友快来下载吧。安卓仿ios12桌面全套仿安卓完美版优势1、IPhone12启动器是安卓手机中热门的IPhone主题替换应用，让你安卓桌面直接变成IPhone主题;2、从主题，桌面，UI以及系统内的各种细节都...
用声网 Android UIKit 为实时视频通话应用添加自定义背景丨声网 SDK 教程
声网的博客
10-17 1828
使用声网 SDK 和 UIKit 创建视频推流应用非常简单，而且声网还有许多功能，可以提高视频通话的质量和便利性。
android拨打电话屏蔽原始UI
Sam 的专栏
11-13 1701
incall_screen.xml                then this should probably be a ViewStub. -->             android:id="@+id/inCallTouchUi"         android:layout_width="match_parent"         android:layo
android 仿来电画面,仿WhatsApp社交聊天原生android应用APP源码/带Firebase实时聊天和来电显示...
weixin_35470511的博客
05-26 380
创建自己的类似于whats App的聊天应用程序，DreamsChat实时聊天应用程序可满足您的所有需求，包括高级功能(即多组聊天)，并且您可以发送具有高级通话功能(例如视频通话和音频通话)的图像，视频，音频，并通过Firebase数据库进行连接。 产品工作流程和功能登录用户可以输入他们的电话号码，OTP将发送到他们各自的号码。完成上述步骤后，他们必须验证用于登录的OTP主页。主页显示聊天，...
Android应用开发-摄像头监控界面开发.pptx
12-09
Android应用开发

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
