搭载 AIR32F103CBT6 的Bluepill核心板

合宙说要出Bluepill已经很久了, 之前的黑色板子虽然也不错但是对于习惯STM32的同学总是有些别扭, 有几个PIN没引出而且PB12和PB14之间有电阻, 会对SPI造成干扰. 换成喜闻乐见的 Bluepill 板型后就友好多了, 一些STM32的场景也能无缝替换.

周一上架, 9.9元一片 AIR32F103CBT6 开发板搭售一片 AIR32F103CCT6 芯片, 虽然我早已经做了这个板型的 CCT6 核心板, 但是这价格没有理由不买啊, 周一下单, 快递还算给力, 今天收到了.

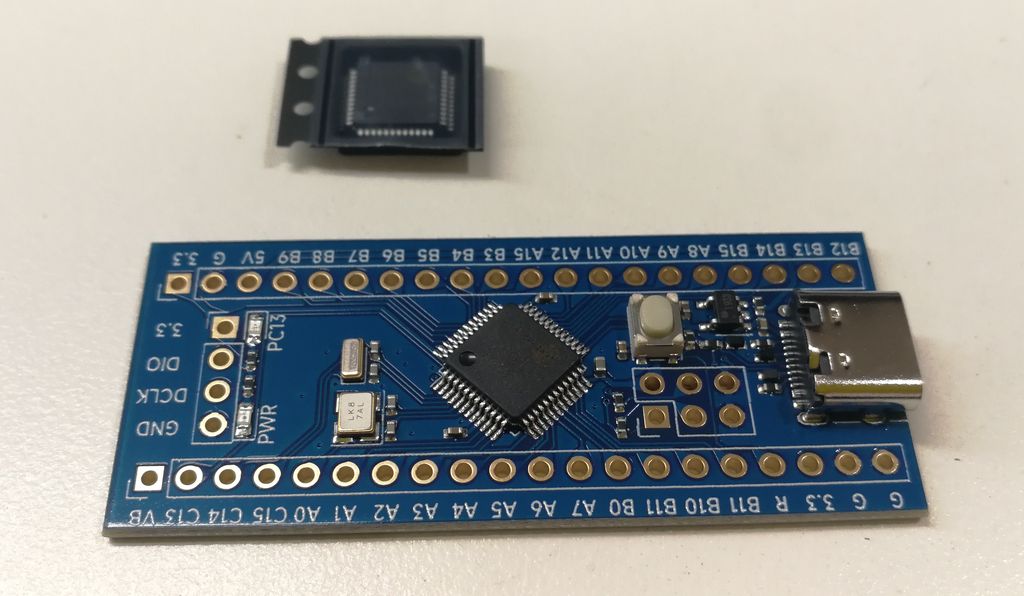

核心板正面, 上面的小黑片是 AIR32F103CCT6

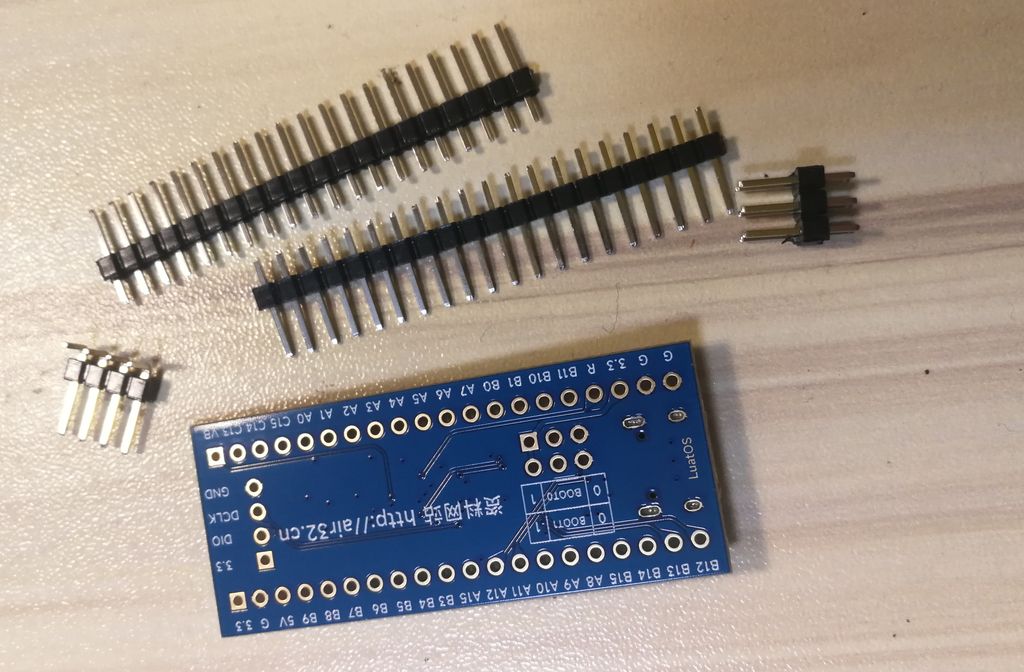

核心板反面

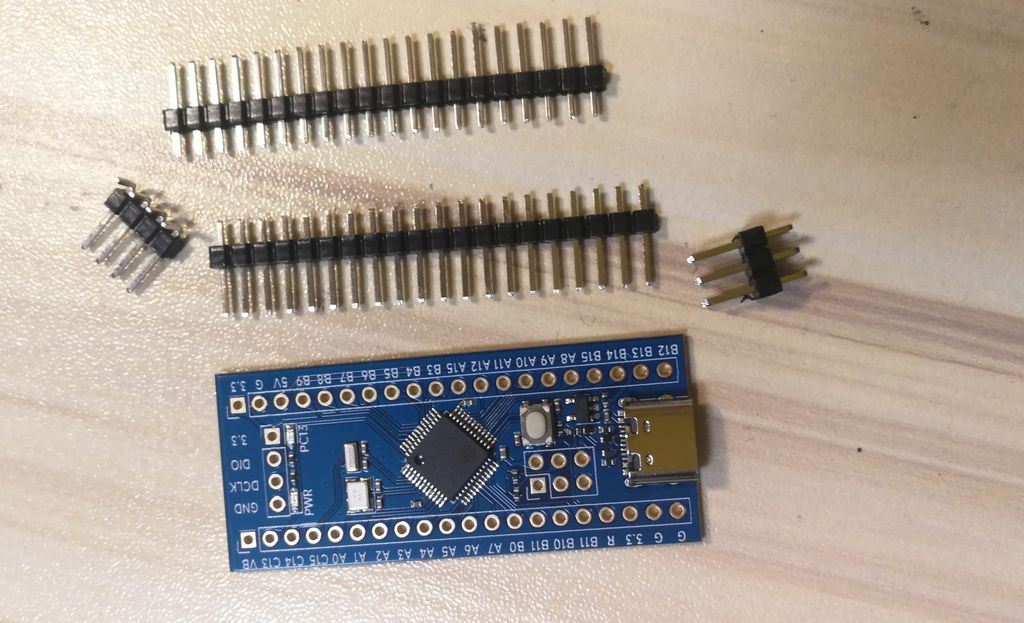

依然是送了排针, 但是没送跳线帽

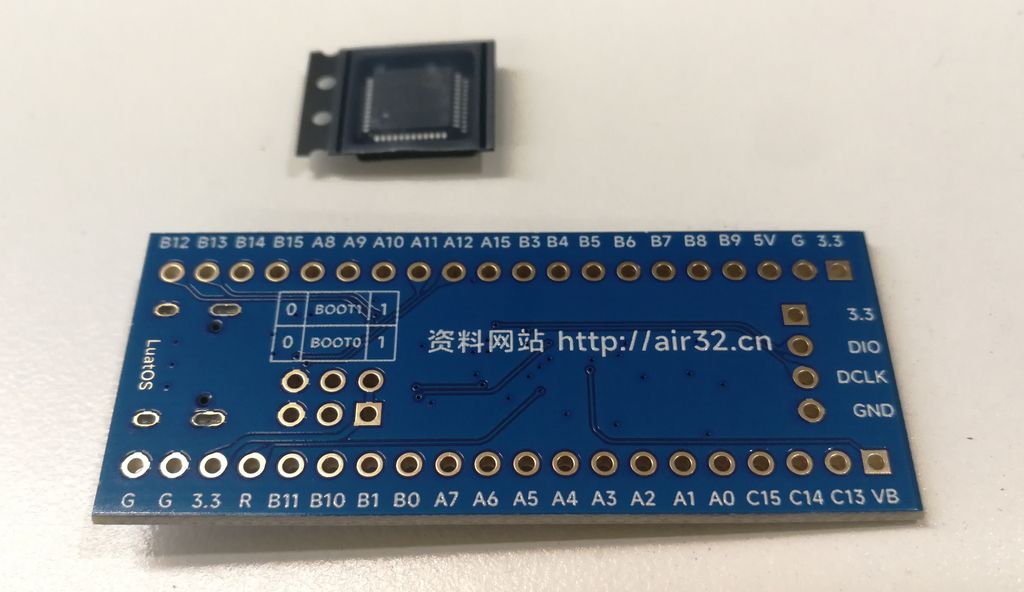

背面

对核心板的简单介绍

以下的资料, 都可以从合宙的WIKI https://wiki.luatos.com/chips/air32f103/board.html 上面找到.

可以看看板子的结构和BOM: https://wiki.luatos.com/_static/bom/BluePill.html

	References	Value	Footprint	Quantity
1	C1, C2, C3, C4	12p	C_0402_1005Metric	4
2	C6, C8, C9, C10	0.1uf	C_0402_1005Metric	4
3	C5	1uF	C_0402_1005Metric	1
4	C7	10uF	C_0402_1005Metric	1
5	R2, R3, R4, R9, R10	512	R_0402_1005Metric	5
6	R7, R8	100K	R_0402_1005Metric	2
7	R1	1.5k	R_0402_1005Metric	1
8	R5	10K	R_0402_1005Metric	1
9	D1, D2, D3	BDFN2C051V	DFN1006-2L	3
10	D4, D5	LED	LED_0603_1608Metric	2
11	U1	AIR32F103C8Tx	LQFP-48_7x7mm_P0.5mm	1
12	U2	SGM2019-3.3YN5G/TR	SOT-23-5	1
13	Y1	8M	Crystal_SMD_3225-4Pin_3.2x2.5mm	1
14	Y2	32.768K	Crystal_SMD_2012-2Pin_2.0x1.2mm_HandSoldering	1
15	SW1	SW_Push	SW_SPST_PTS810	1
16	JP1	USB_C_Receptacle_USB2.0	USB_C_Receptacle_XKB_U262-16XN-4BVC11	1
17	J1, J2	Conn_01x20	PinHeader_1x20_P2.54mm_Vertical	2
18	J3	Conn_01x04	PinHeader_1x04_P2.54mm_Vertical	1
19	J4	Conn_02x03_Odd_Even	PinHeader_2x03_P2.54mm_Vertical	1
