哨兵1号（sentinel 1）数据下载及各参数介绍

原文链接：

https://blog.csdn.net/yuanqilian/article/details/111868347

哨兵1号sentinel-1 由两颗极轨卫星A星和B星组成。两颗卫星搭载的传感器为合成孔径雷达（SAR），属于主动微波遥感卫星。传感器搭载C波段。

1.哨兵1号的条带扫描模式

SM(Stripmap）：一种标准的SAR条形图成像模式，其中地面区域被连续的脉冲序列照亮，而天线波束指向一个固定的方位角和仰角。
```
SM模式仅用于小岛屿，在紧急情况管理等特殊事件时使用。
```
- 1
IW(Interferometric Wide swath):IW)模式是陆地上的主要采集模式，满足了大部分业务需求。它以5米 x 20米的空间分辨率(单视)获取250公里长的数据。IW模式使用渐进扫描SAR (TOPSAR)地形观测捕获三个子区域。在TOPSAR技术中，除了像扫描雷达一样控制波束的范围外，波束还可以在每个爆发的方位角方向上由后向前进行电子控制，避免了扇形现象，并导致整个区域的图像质量均匀。
EW(Extra Wide swath):使用TOPSAR成像技术在五个区域获取数据。EW模式以牺牲空间分辨率为代价提供了非常大的区域覆盖。(言外之意是空间分辨率低)。
```
 EW模式主要用于沿海监测，包括海运监测、溢油监测和海冰监测。
```
- 1
WV(Wave):数据是在被称为“小片段”的小型条形地图场景中获取的，这些场景在轨道沿线每隔100公里定期设置一次。通过交替获得小点，以近距离入射角获得一个小点，而以远距离入射角获得下一个小点。WV是哨兵1号在海上的操作模式。（言外之意用于海洋）。
```
对于每一种模式，都可以生产SAR的0级、1级SLC、1级GRD和2级OCN的产品。
```
- 1

2.哨兵1号的数据产品

Raw Level-0 data （特定情况下使用）；
SLC（ Single Look Complex）：已被处理后的一级产品，能获得相位和振幅信息。相位信息是时间的函数，根据相位信息和速度可实现距离的测量。（可用于测距和形变观测）。
GRD（Ground Range Detected）：一级产品，有多视强度数据，该强度数据与后向散射系数有关。（可用于土壤水分反演）。

OCN（Ocean）：用于检索海洋地球物理参数。（即应用于海洋）。

 所有的产品都是从0级产品直接加工的。每种模式都可以潜在地生成一级SLC、一级GRD和二级Ocean产品

在这里插入图片描述

    （主动遥感） 后向散射系数与土壤水分的关系：SAR获得的后向散射系数与土壤介电常数成正比，而土壤介电常数与土壤水分成正比。
    （被动遥感）辐射计测得的亮温与土壤水分的关系：辐射计测得的亮温与土壤介电常数成反比，而而土壤介电常数与土壤水分成反比。

3.哨兵一号的应用：

          （有丢丢懒的我直接上图啦~）

在这里插入图片描述
4.哨兵1号的极化方式

单极化方式：HH或VV；

双极化方式：（HH+HV）或（VV+VH）；

WV扫描模式只有单极化方式HH或VV。其他扫描模式单极化方式（HH或VV）和双极化方式（HH+HV或VV+VH）都有。

IW：用（VV+VH）极化方式-->观测陆地；
WV: 用VV极化方式-->观测海洋.

5.哨兵1号分辨率
5.1 SLC 1级产品的分辨率
在这里插入图片描述
5.2 GRD 1级产品的分辨率

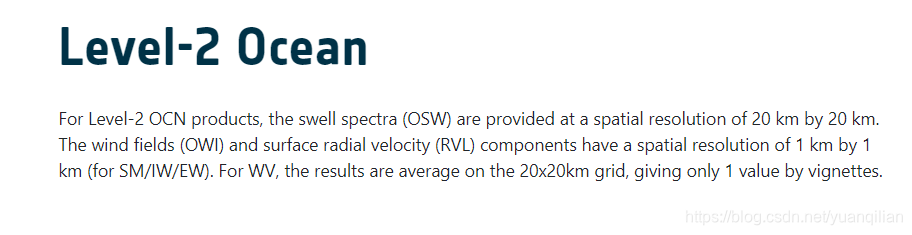

5.3 2级Ocean产品

6.哨兵数据的重访周期

7.哨兵1号数据的文件命名格式
在这里插入图片描述
MMM：表示数据来源于A星或B星，有S1A和S1B两个选择。
BB：条带扫描模式，有IW、EW、WV 3种选择。
TTT:表示产品的类型，有SLC、GRD、OCN 3种产品选择。
R: 为分辨率类别。F表示(Full resolution),H表示High resolution，M表示Medium resolution。

(分辨率类别仅用于GRD。)

L：数据处理等级，为1级，或2级。
F:产品类可以是Standard (S)或Annotation (A)。Annotation产品只在PDGS内部使用，不分发。
PP：极化方式，具体见图。
在这里插入图片描述

  中间那一串是起始时间和数据截止时间。

OOOOOO：产品开始时的绝对轨道号，轨道号范围：000001-999999。
DDDDDD:任务数据获取标识符,范围:000001-FFFFFF.
CCCC:产品唯一标识符,是使用CRC-CCITT在清单文件上计算CRC-16生成的十六进制字符串。

在产品文件夹中，测量数据集和注释数据集遵循类似的命名约定，用破折号(-)分隔小写字母和数字字符。

在这里插入图片描述

与上面相似

8.哨兵1号传感器核心参数
在这里插入图片描述

8.哨兵数据下载
官网下载地址：https://sentinel.esa.int/web/sentinel/toolboxes/sentinel-1.(数据检索不方便，无法批量下载）。
其他下载地址：https://search.asf.alaska.edu/.（地球数据网站，推荐）

9.处理哨兵数据的工具
GEE（Google Earth Engine）：（我现在不会，以后会了再写）。
SNAP软件：Sentinel Application Platform的缩写。
下载地址：https://sentinel.esa.int/web/sentinel/toolboxes/sentinel-1.
下载教程：

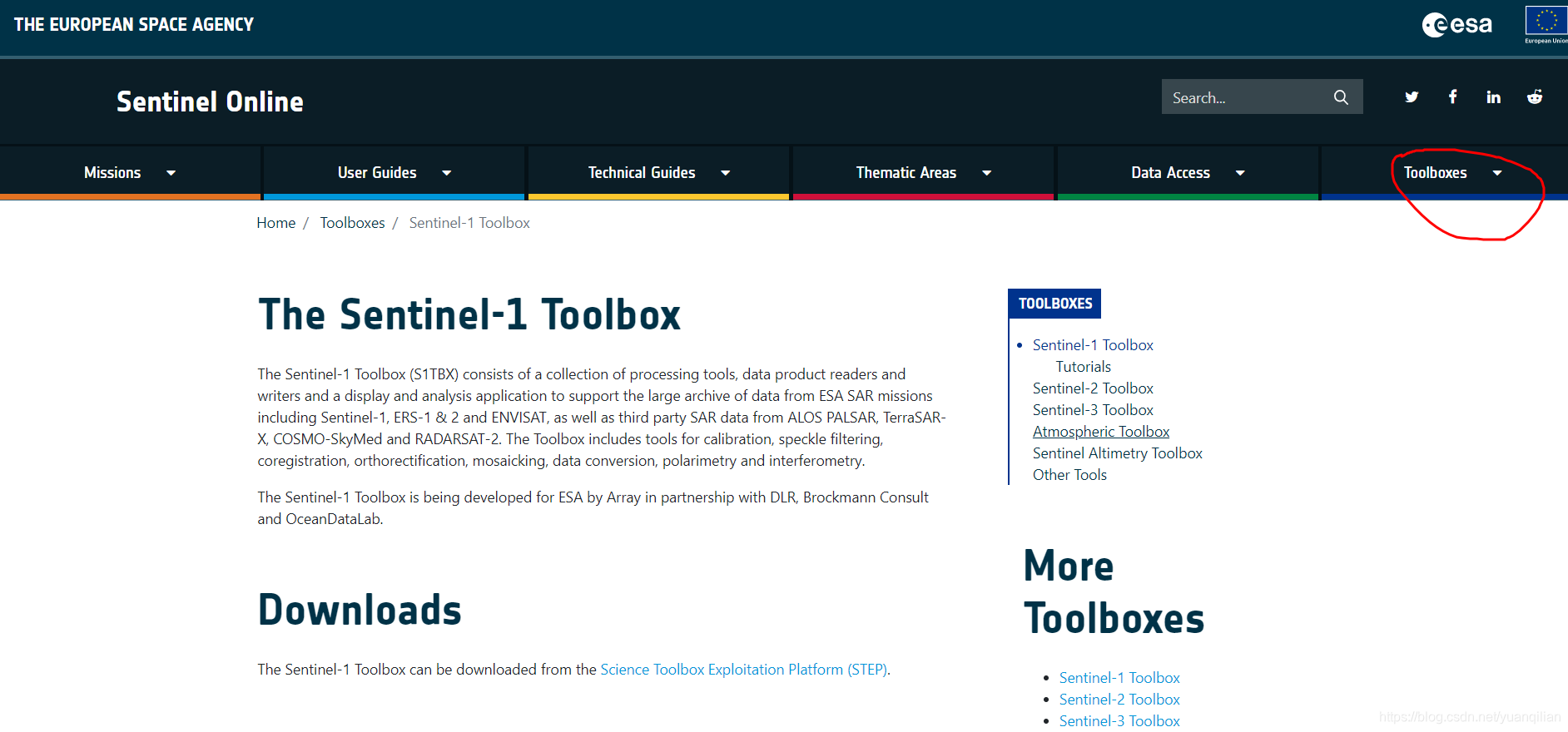

进官网后点击Toolboxs。

在这里插入图片描述

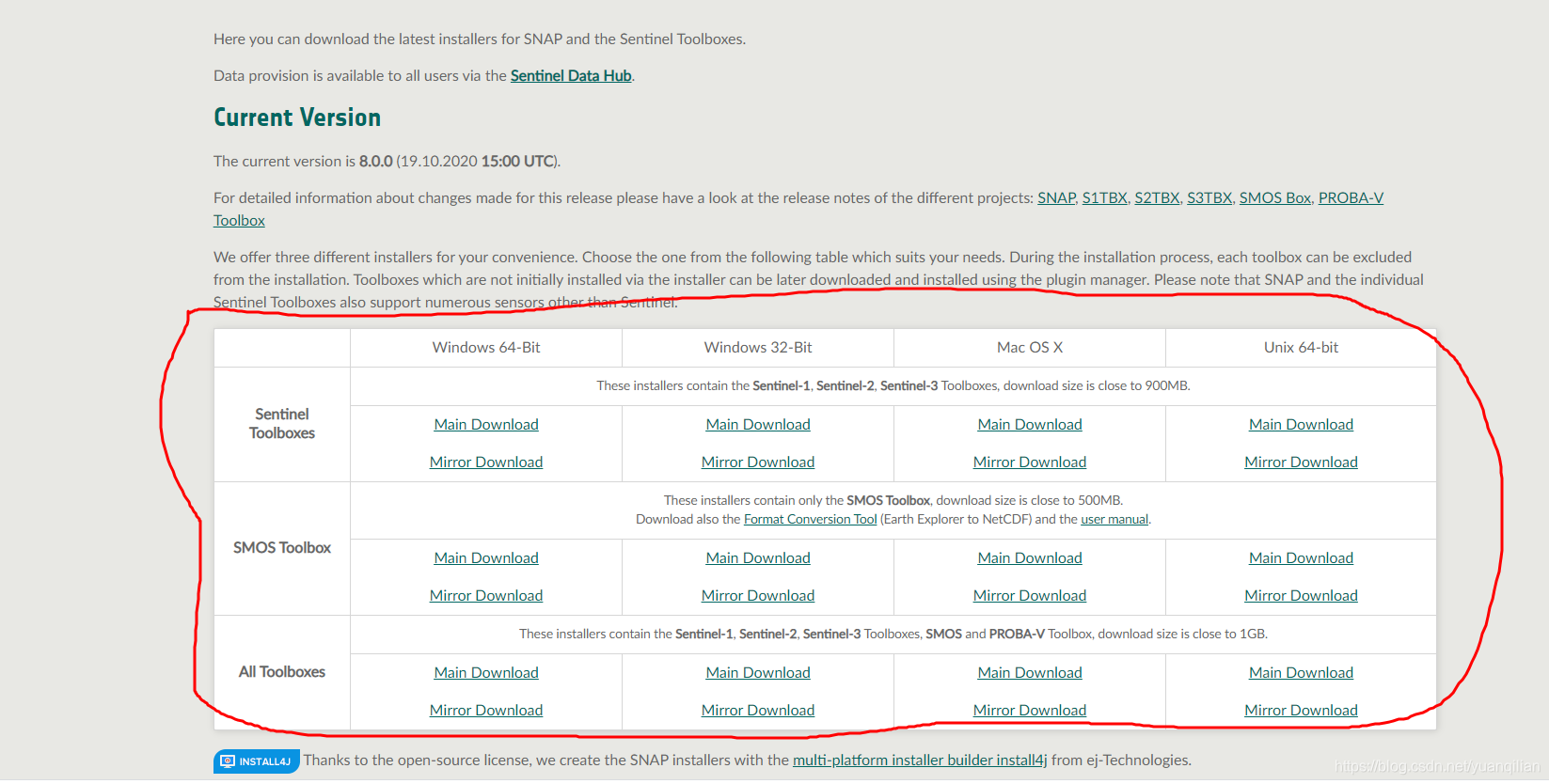

选择如下：
