基于51单片机的智能家居窗户晾衣架遮阳棚无线WiFi APP+烟雾报警及雨滴报警设计DIY25-177

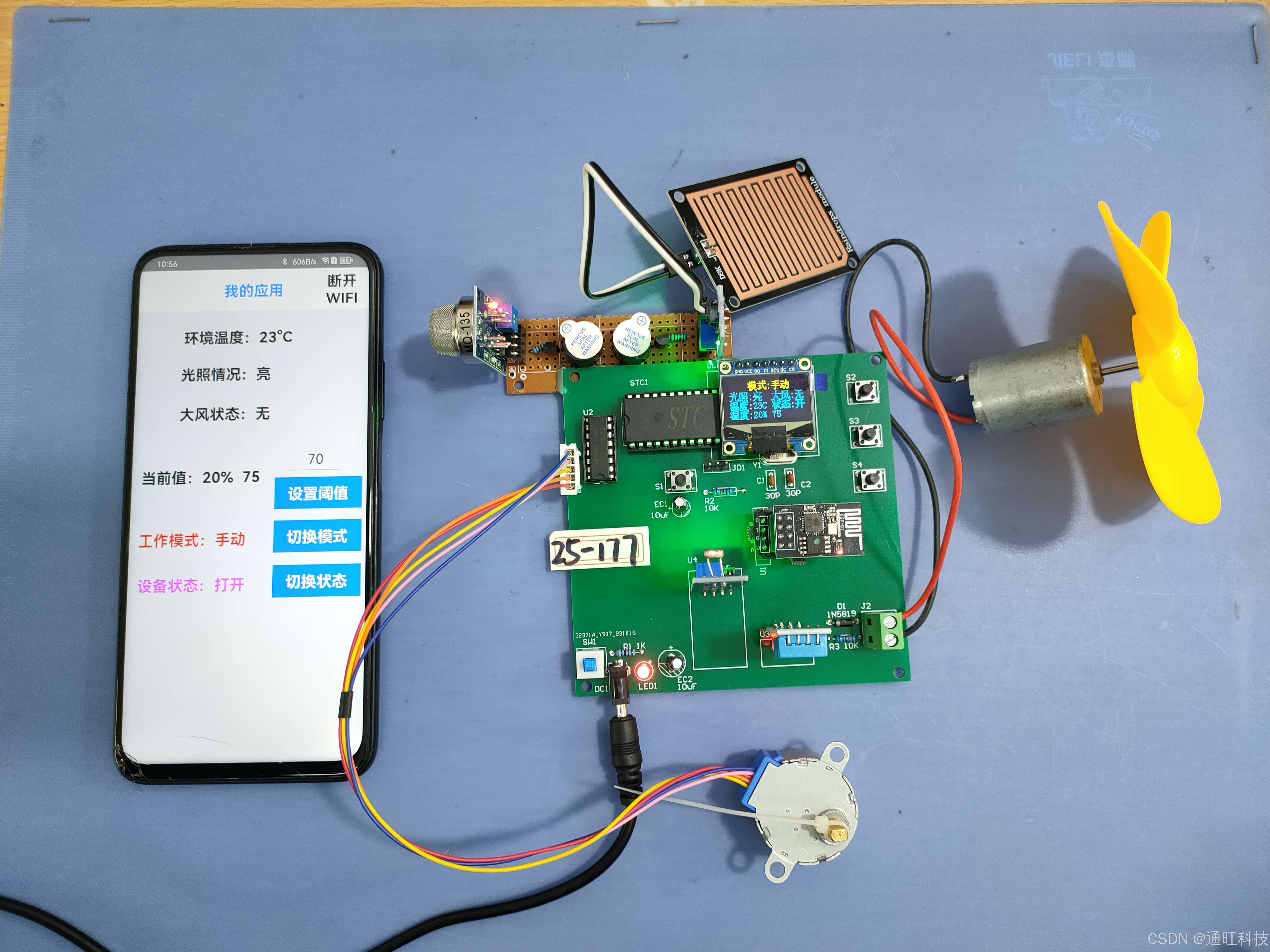

本系统由STC89C52单片机最小系统电路、OLED液晶显示、无线WIFI模块、步进电机控制电路、光敏检测电路、DHT11温湿度检测电路、大风检测电路、按键电路、雨滴传感器和烟雾传感器和蜂鸣器模块及电源组成。
【1】本设计51单片机采集DHT11温湿度数据、光敏是否天黑状态、大风是否有无，驱动OLED屏显示所有数据、控制模式、设备状态。根据具体状态情况，驱动步进电机是否动作（即窗户/晾衣架/遮阳棚是否打开）。51单片机实时采集按键能够设置当前工作模式（自动/手动模式），并能够设置湿度阈值以及是否手动打开窗户/晾衣架/遮阳棚。
对于搭载无线APP的功能，手机端能够查看所有状态数据，并且能够完成所有按键所拥有的操作功能，以及窗户/晾衣架/遮阳棚开关控制。
【2】上电设备初始化完成后，液晶显示相应数据，包括光线状态、大风状态、环境温度显示、开关状态、湿度及湿度阈值。通过按键可以设置当前工作模式，模式分自动模式和手动模式。
【3】自动模式下，按键能够设置湿度阈值，当光线过暗或者湿度超过湿度阈值或者天气有大风的时候，窗户/晾衣架/遮阳棚关闭。否则窗户/晾衣架/遮阳棚打开。打开和关闭通过步进电机正反转一周表示。
【4】手动模式下，通过按键可以直接控制窗户/晾衣架/遮阳棚开关。
【5】无线APP功能（注意配备蓝牙/WIFI才有该功能）：
APP能够连接板载无线模块，查看相应所有数据；APP能够操作上述存在的功能操作。APP能够发送指令/或者接收指令。
【6】增加雨滴传感器和烟雾传感器和蜂鸣器模块，实现有雨滴报警和烟雾超标报警功能。
