基于STM32单片机的智能金属探测识别铁铜铝设计-金属涡流传感器-JR6001语音-TFT彩屏+WiFi上传APP设计DIY开发板套件25-275

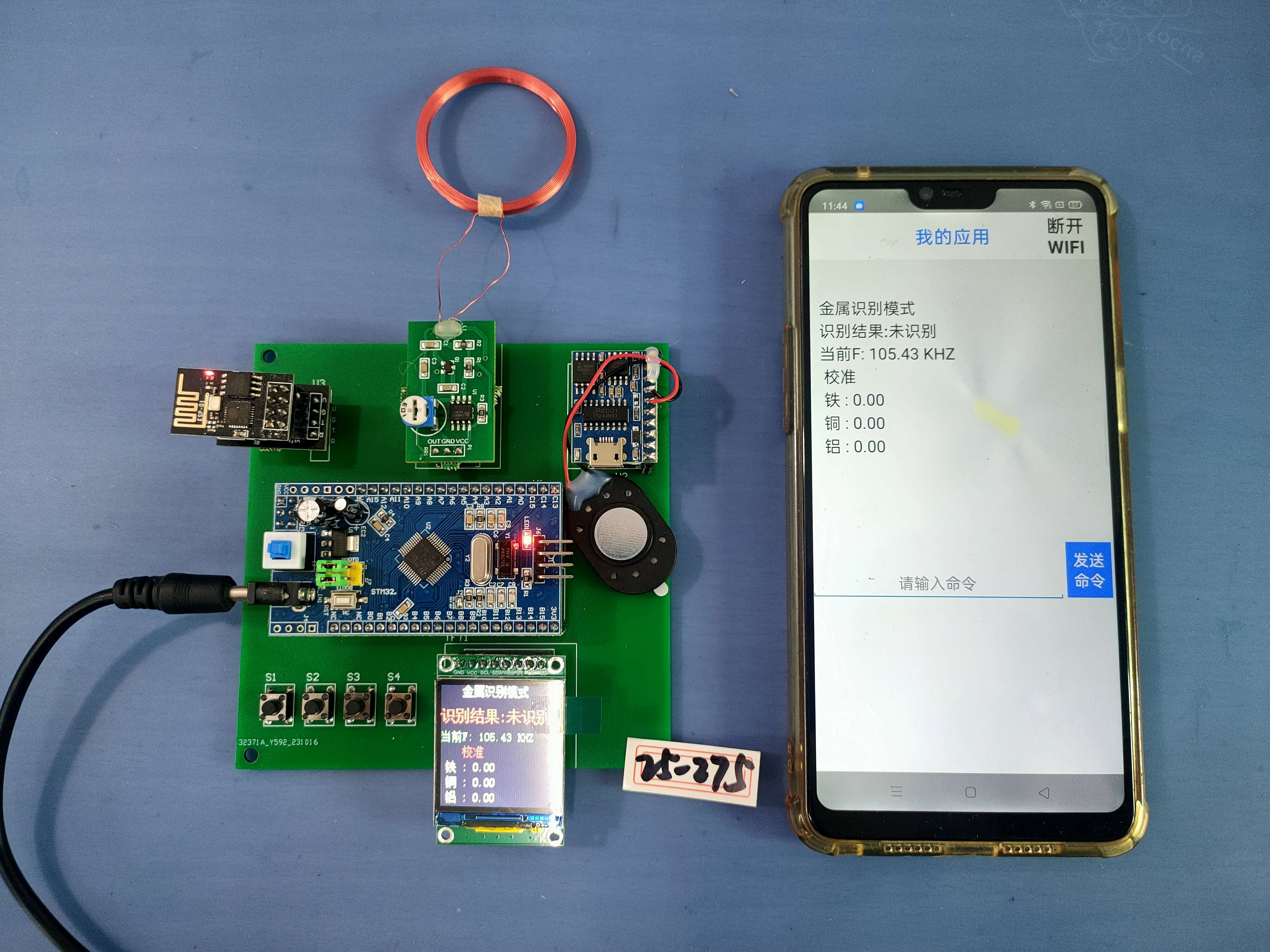

本系统由STM32F103C8T6单片机核心板、1.44寸TFT彩屏、JR6001语音播报电路、金属探测涡流传感器、独立按键电路、wifi模块及电源组成。
【1】本设计单片机实时采集金属探测涡流传感器频率值，根据不同大小金属靠近金属探测涡流传感器对磁场影响产生的频率值变化，来进行识别金属。该设计可分为金属探测有无识别模式和铁铜铝检测识别模式。
【2】上电液晶首先显示，根据设置的模式进入。首次使用时先需要对有无金属频率值进行学习(即校准)或清零，以及对不同金属频率进行学习(即校准)或清零。数据的学习(即校准)值具有掉电保存Flash功能，重新上电无需反复校准。
【3】铁铜铝识别模式：通过按键将当前频率值设置为铁、铜、铝频率值，当金属探测涡流传感器频率值接近对应设置频率，即可识别对应的金属。因此，学习(即校准)频率时需要将金属放到实际检测位置，此时频率值可设为该金属频率值。
【4】金属探测模式：通过按键将当前频率值设置为正常频率值，当金属探测涡流传感器频率值超过设置频率，即认为探测到金属。因此，学习(即校准)频率时需要将传感器空放（不探测任何物体），此时频率值可设为正常频率值。
【5】注意：识别过程中，相对于线圈在哪个位置进行学习（校准）的，在哪进行识别最为准确。
【6】增加WiFi模块，将液晶屏显示的内容实时上传到WiFi串口助手APP。
