Cesium学习笔记——点击位置生成积云

前言

        在Cesium的学习中，学会读文档十分重要！！！在这里附上中文文档Cesium中文文档1.95

        在Cesium中，有一个类CumulusCloud是专门用来制作积云的。要通过点击的位置生成积云分4步，首先创建一个CloudCollection对象，然后绑定鼠标左击事件，获取屏幕点击处的位置，接着在此位置上加入体积云，最后绑定按钮点击事件就可以了。

一、创建CloudCollection对象

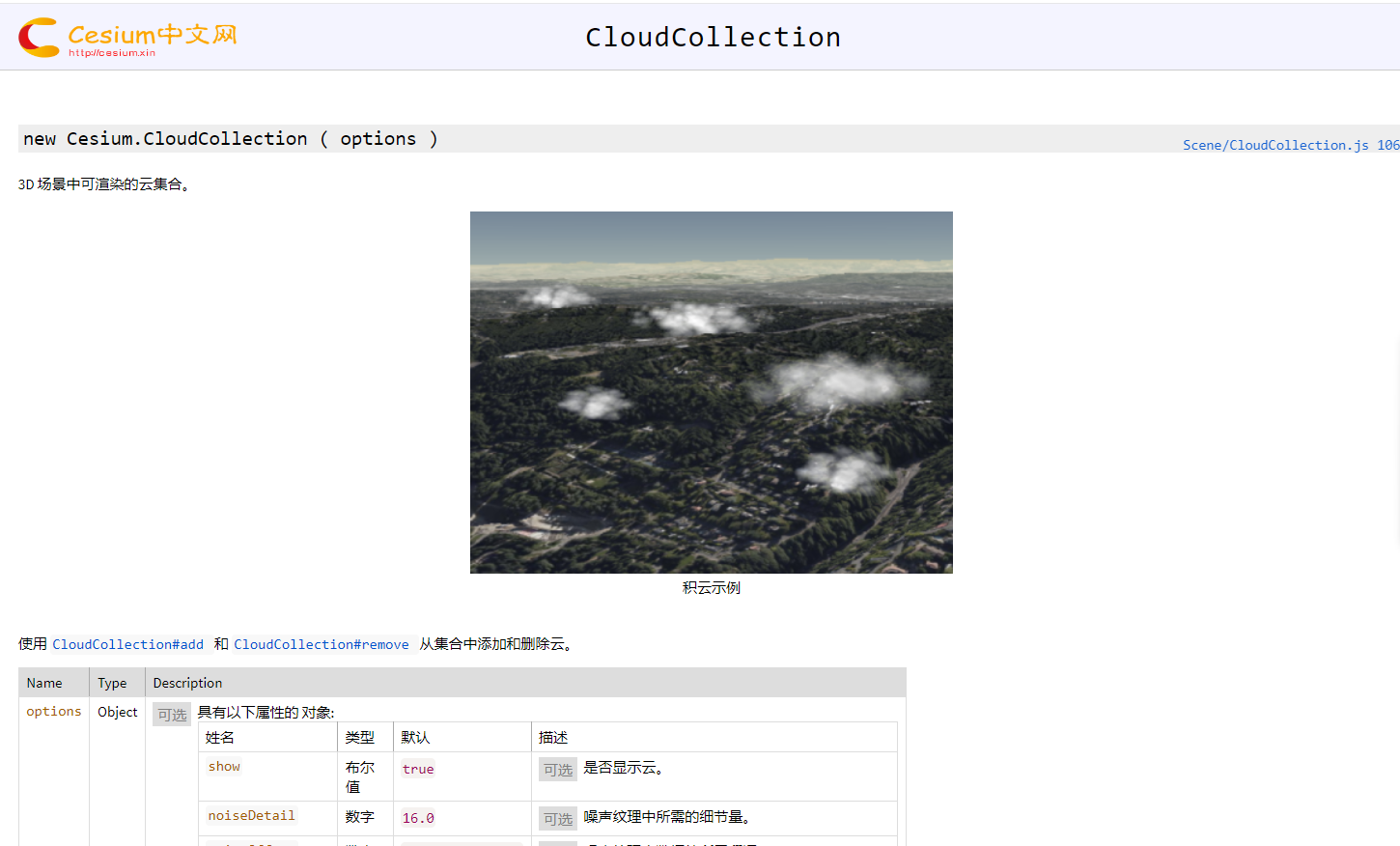

        首先，我们先来了解一下CloudCollection对象，看看文档怎么说。

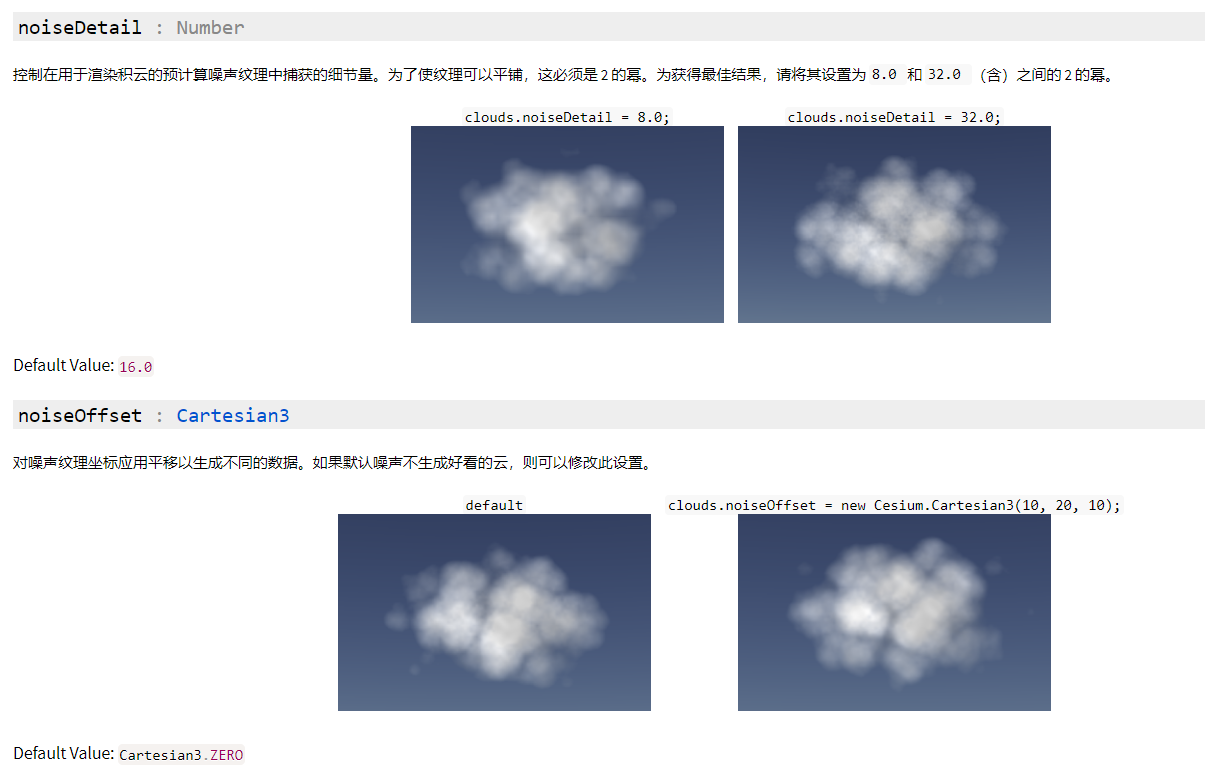

        从文档可以知道，CloudCollection是体积云的集合，它可以将集合里的体积云渲染在场景中，其中可以通过option对像设置三个重要的属性，show是否显示云，默认为true，noiseDetail控制在用于渲染积云的预计算噪声纹理中捕获的细节量，值为2的幂，是number类型，noiseOffset对噪声纹理坐标应用平移以生成不同的数据。如果默认噪声不生成好看的云，则可以修改此设置，类型为Cartesian3。

const scene = viewer.scene; // 获取场景
let clouds = scene.primitives.add(
    new Cesium.CloudCollection({
        //noiseDetail: 32,// 噪声细节
        //noiseOffset: new Cesium.Cartesian3(10, 20, 10), // 噪声偏移
    })); // 添加云层

这里大家根据自己的需要修改noiseDetail和noiseOffset属性。

二、绑定鼠标左击事件

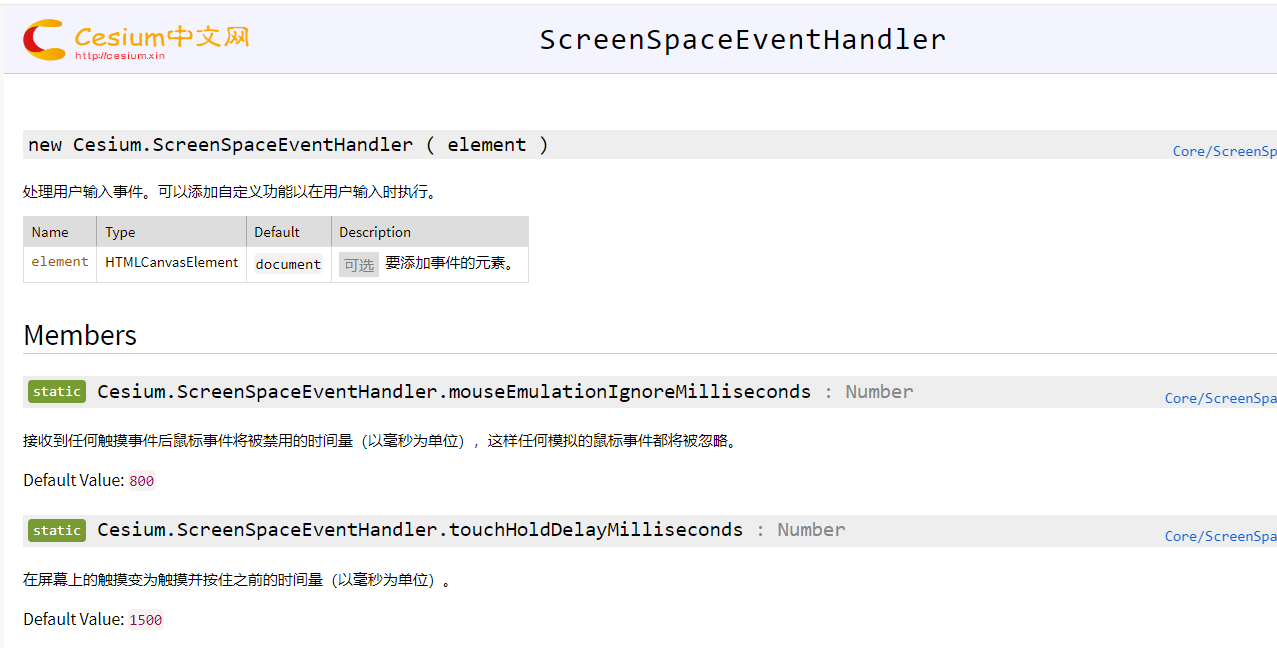

在Cesium中，处理屏幕相关的事件通过ScreenSpaceEventHandler来实现。

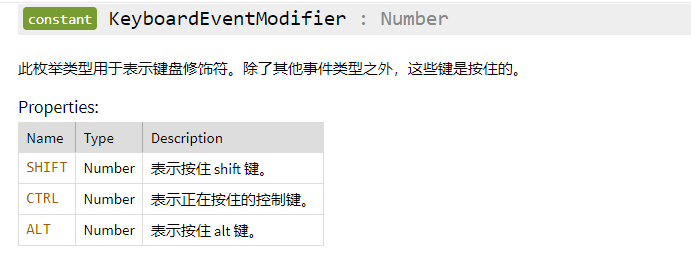

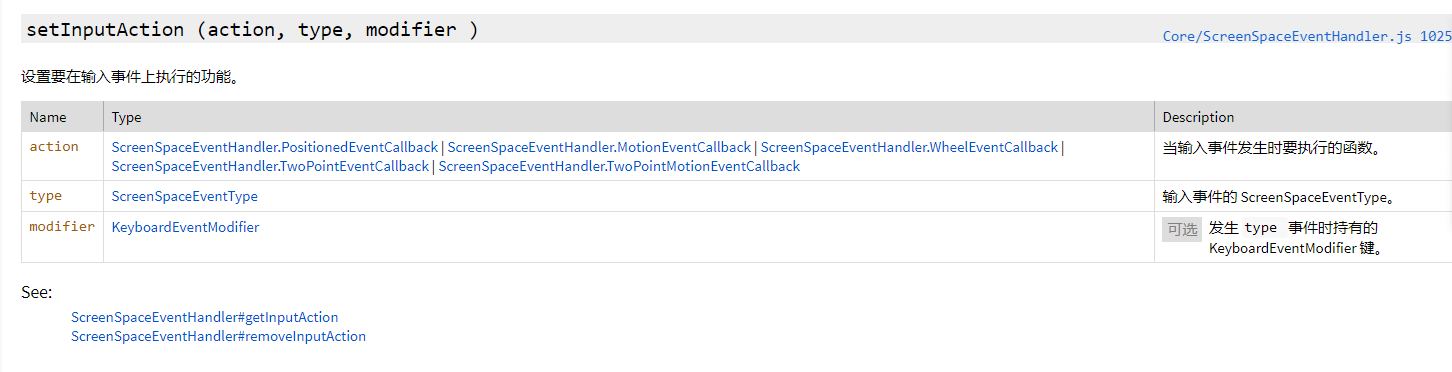

        添加事件则是setInputAction函数。里面有三个参数，第一个就是当事件发生时执行的函数，第二个则是事件的类型，如鼠标左击，右击，移动等，第三个是可选的，表示正在按住的建。

        这里，我们要绑定的是鼠标左击事件。 然后获取鼠标点击的位置。scene.pickPosition可以将屏幕坐标转换成笛卡尔三维坐标，但是，直接获取的坐标是一个贴地的坐标，这里我们先将其转换为地理坐标（经纬度），将其高程增加50000，方便我们浏览。

let drawHandler = new Cesium.ScreenSpaceEventHandler(viewer.scene.canvas);
drawHandler.setInputAction((e) => { // 监听鼠标左键点击事件
    const p = scene.pickPosition(e.position);
    let carto_pt = Cesium.Cartographic.fromCartesian(p); //将笛卡尔坐标转换为地理坐标
    let point = [Cesium.Math.toDegrees(carto_pt.longitude),Cesium.Math.toDegrees(carto_pt.latitude), carto_pt.height + 50000];
    }, Cesium.ScreenSpaceEventType.LEFT_CLICK);

       三、添加体积云

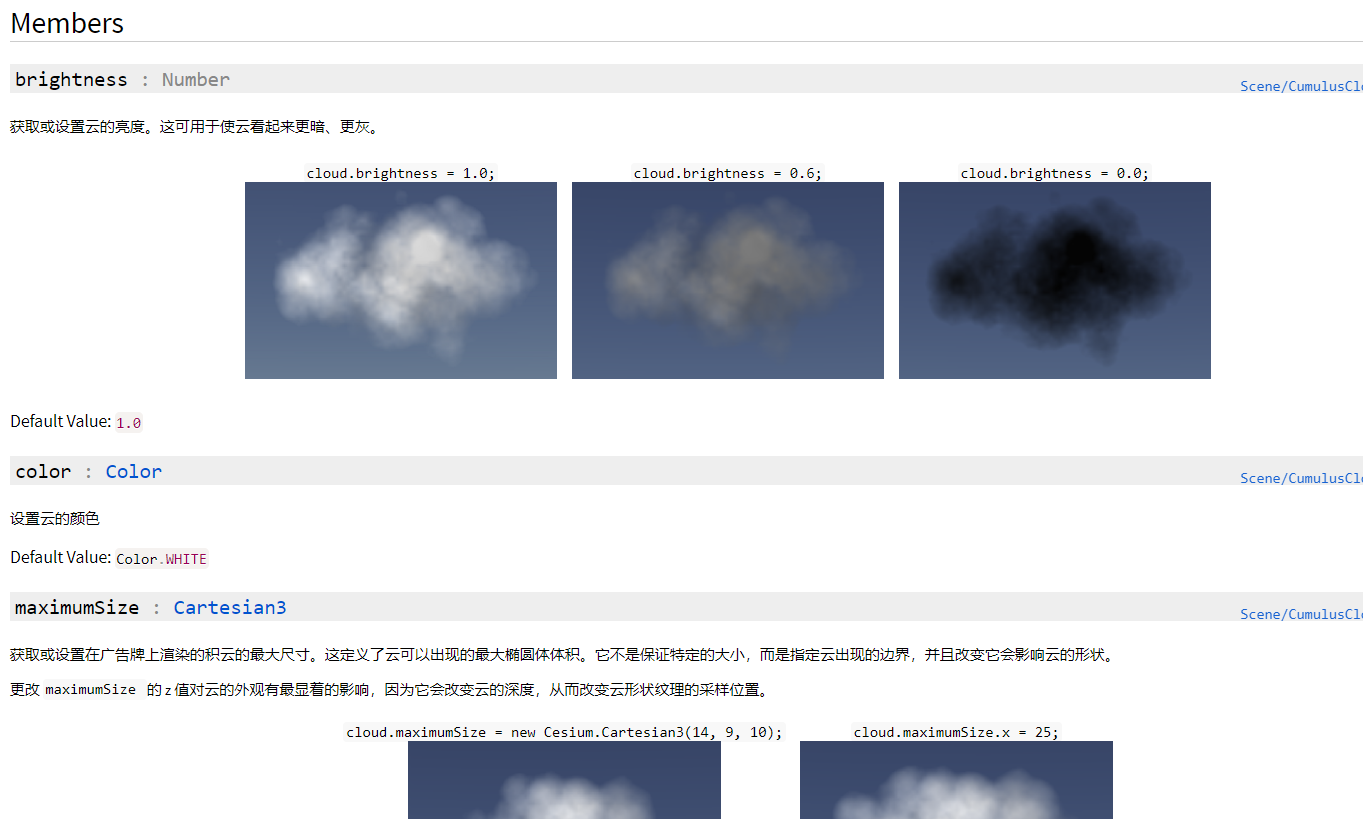

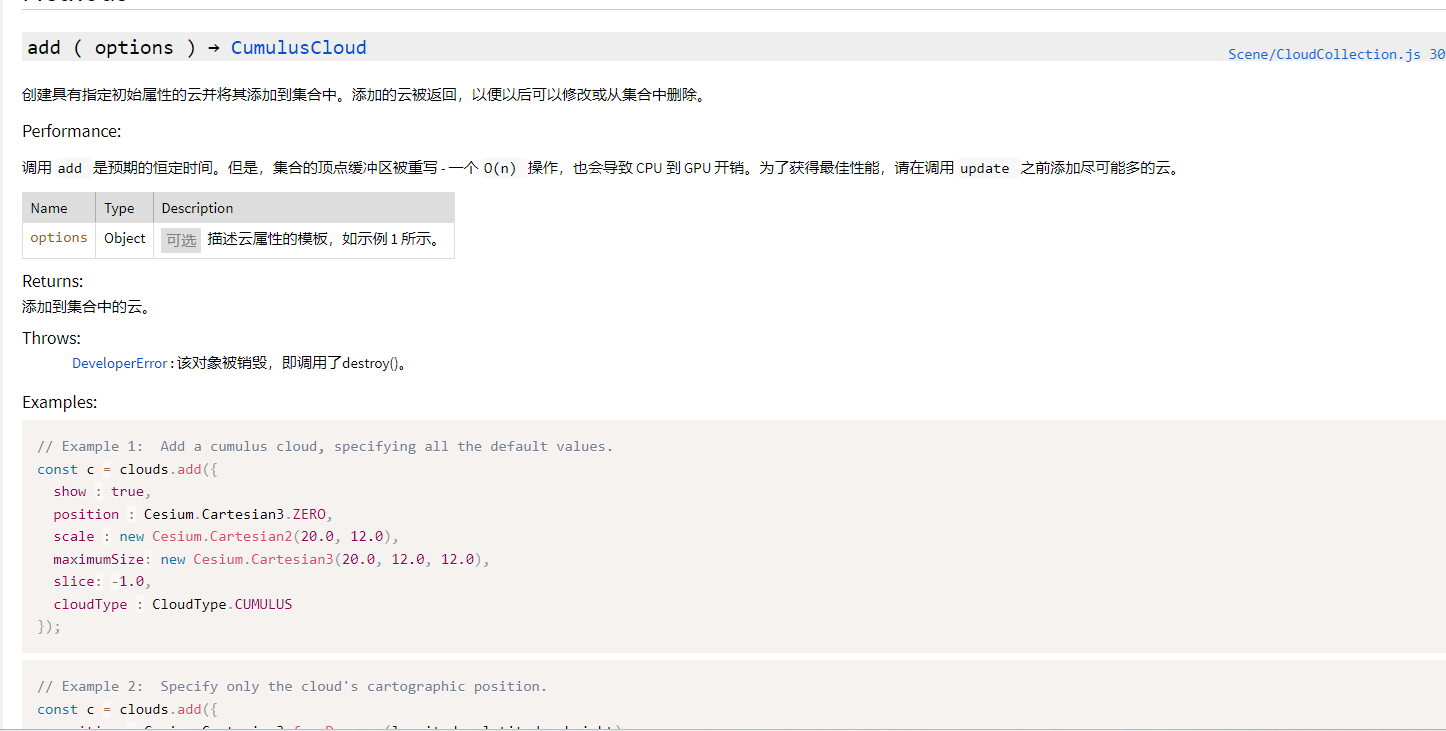

        添加体积云我们通过CloudCollection的add方法，其options对象里的属性其实就是CumulusCloud的属性，我们可以根据这些参数为云的样式进行调整。

        如brightness，获取或设置云的亮度，这可用于使云看起来更暗、更灰。

        color，设置云的颜色。

        maximumSize，获取或设置在广告牌上渲染的积云的最大尺寸。这定义了云可以出现的最大椭圆体体积。它不是保证特定的大小，而是指定云出现的边界，并且改变它会影响云的形状。 更改 maximumSize 的 z 值对云的外观有最显着的影响，因为它会改变云的深度，从而改变云形状纹理的采样位置。

        position，设置云的笛卡尔三维坐标，在这里就是上面鼠标获取的位置。

        scale，获取或设置积云广告牌的比例，以米为单位。 scale属性会影响广告牌的大小，但不会影响云的实际外观。

        slice，获取或设置在广告牌上呈现的云的'切片'，即为广告牌的外观选择的云的特定横截面。给定一个介于 0 和 1 之间的值，切片根据其在 z 方向上的最大尺寸指定要在云中相交的深度。

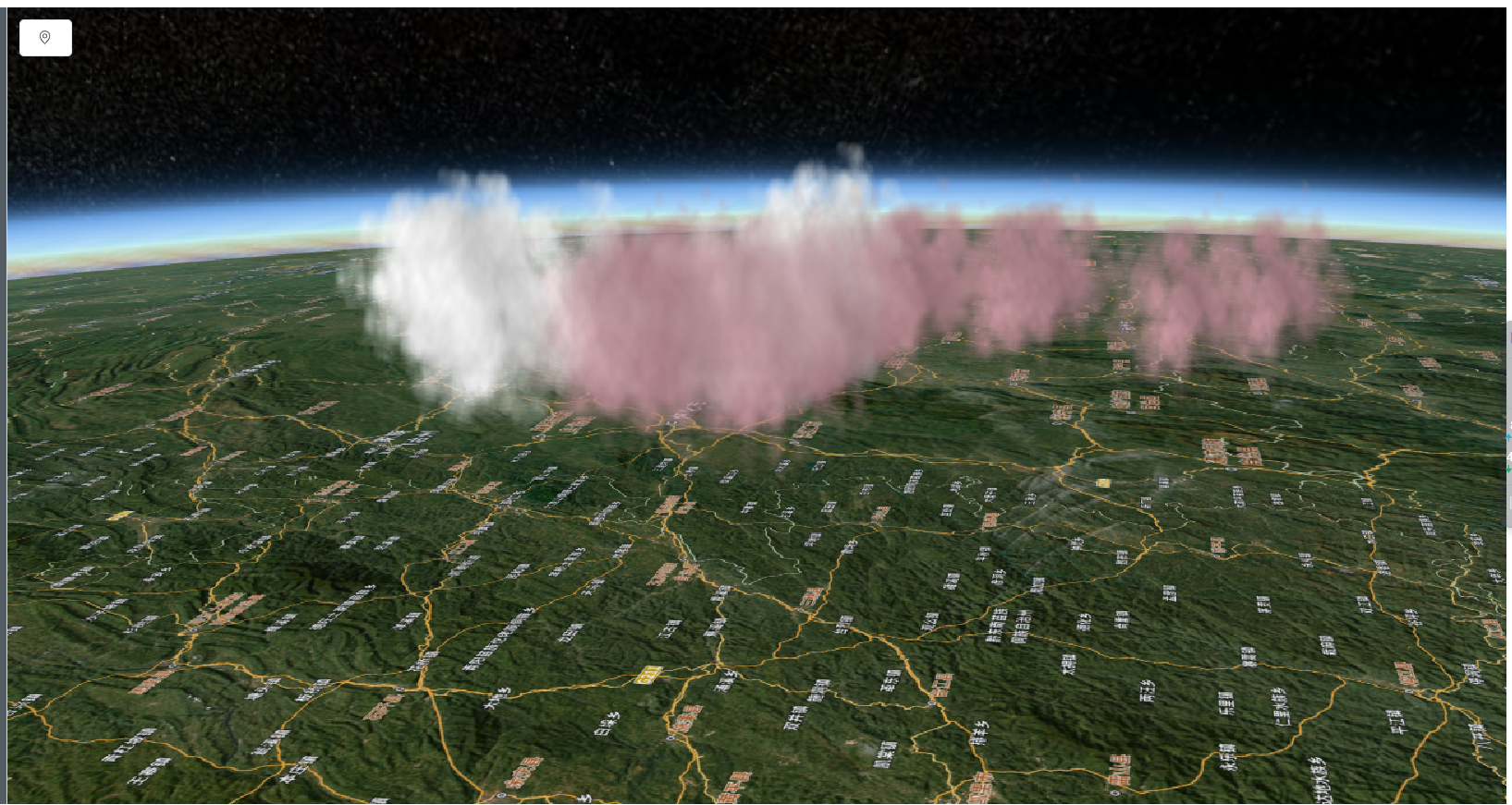

        在这里，我写的是一朵粉色的云。为了使云朵好看些，你也可以写一些随机生成的代码。

let cloud = clouds.add({
            show: true,
            position: Cesium.Cartesian3.fromDegrees(point[0], point[1], point[2]),//点位置
            maximumSize: new Cesium.Cartesian3(20.0, 12.0, 8.0),//云朵在某个方向上纹理采样位置
            scale: new Cesium.Cartesian2(100000, 100000),//云朵大小
            slice: 0.36,//云朵切分比例
            brightness: 0.8,//云朵亮度
            color: Cesium.Color.PINK,//云朵颜色
        });

四、绑定按钮点击事件

        最后，我们将其写成一个函数，与按钮的点击事件绑定，当点击该按钮时开启绘制体积云事件。这里，我用的是element的按钮。

<el-button :icon="Location" @click="addCloud()"></el-button>

const addCloud = () => {
    drawHandler.setInputAction((e) => { // 监听鼠标左键点击事件
        const p = scene.pickPosition(e.position);
        let carto_pt = Cesium.Cartographic.fromCartesian(p); //将笛卡尔坐标转换为地理坐标
        let point = [Cesium.Math.toDegrees(carto_pt.longitude), Cesium.Math.toDegrees(carto_pt.latitude), carto_pt.height + 50000];
        let cloud = clouds.add({
            show: true,
            position: Cesium.Cartesian3.fromDegrees(point[0], point[1], point[2]),//点位置
            maximumSize: new Cesium.Cartesian3(20.0, 12.0, 8.0),//云朵在某个方向上的采样位置
            scale: new Cesium.Cartesian2(100000, 100000),//云朵缩放比例
            slice: 0.36,//云朵切分比例
            brightness: 0.8,//云朵亮度
            color: Cesium.Color.PINK,//云朵颜色
        });
    }, Cesium.ScreenSpaceEventType.LEFT_CLICK);
};

五、资源的销毁

        前面也说了，当不用的时候，记得及时销毁资源，这里我设置的是离开界面的时候销毁，你也可以写一个清除按钮。

onUnmounted(() => {
    if (drawHandler) {
        drawHandler.removeInputAction(Cesium.ScreenSpaceEventType.LEFT_CLICK);
        drawHandler.destroy();
        drawHandler = null;
    }
    if (clouds != null) {
        clouds.removeAll();
        scene.primitives.remove(clouds);
        clouds = null;
    }
});

        笔记到这里就结束了，大家喜欢的话点个关注和免费的赞吧！
