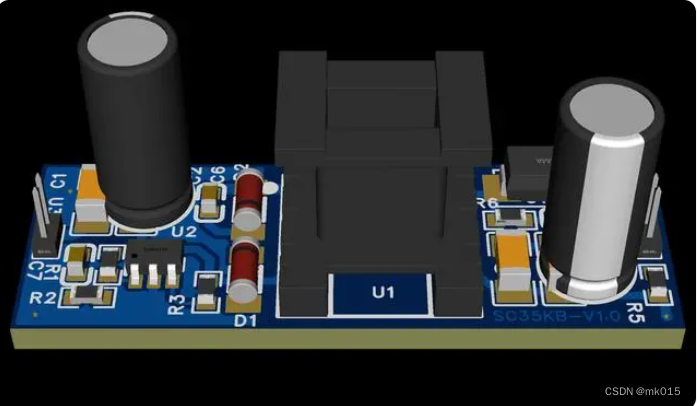

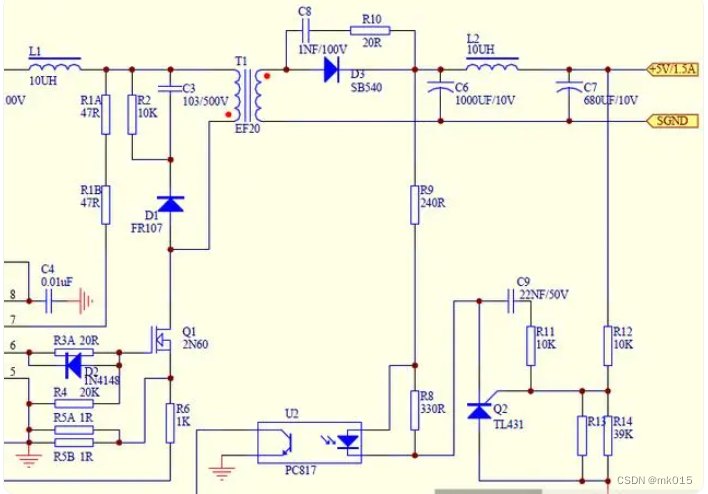

DC-DC升压/降压 隔离电源解决方案PCB和原理图

DC-DC隔离电源模块是一种基于变换原理而设计的模块,可以将一种电压转变为另一种电压,同时实现电气信号的隔离和滤波作用。其工作原理基于电感和电容的原理,一般由输入电路、输出电路、开关电路和控制电路四部分组成。

DC-DC电源模块的众多优点是大家众所周知的，DC-DC电源模块以其体积小巧、性能卓异、使用方便的显著特点，在通信、网络、工控、铁路、军事等领域日益得到广泛的应用。很多技术设计人员已经意识到：正确合理地选用DC-DC电源模块，可以省却电源设计、调试方面的麻烦，将主要精力集中在自己专业的领域，这样不仅可以提高整体系统的可靠性和设计水平，而且更重要的是缩短了整个产品的研发周期，为在激烈的市场竞争中领先致胜赢得了宝贵商机。


电源模块选择需要考虑的几个方面：额定功率、封装形式、温度范围与降额使用、隔离电压、功耗和效率。

一般建议实际使用功率是电源模块额定功率的30～80%为宜(具体比例大小还与其他因素有关，后面将会提到。)，这个功率范围内电源模块各方面性能发挥都比较充分而且稳定可靠。负载太轻造成资源浪费，太重则对温升、可靠性等不利。所有电源模块均有一定的过载能力，但是仍不建议长时间工作在过载条件下，毕竟这是一种短时应急之计。
DC-DC电源模块的外形尺寸和输出形式差异很大。小功率产品采用密封外壳，外形十分纤小;大功率产品常采用quarter-brick 或half-brick的形式，电路或暴露，或以外壳包裹。在选择时，需要注意以下两个方面：第一，引脚是否在同一平面上;第二，是否便于焊接。SMT形式的变换器必须要符合IEC191-6:1990标准的要求，该标准对SMT器件引脚的共面问题做出了严格限定。器件引脚不共面会造成器件装配时定位困难，严重影响焊接质量，提高次品率。SMT形式的变换器应能承受规定的焊接条件。对于绝大多数现代流水线而言，器件必须满足 CEC00802标准所规定的回流焊要求，即器件表面温度可超过300℃。如果变换器不能满足这个要求，就需要为其设计专门的焊接装配工艺，这会增加装配时间，提高生产成本。
