【硬件知识】电源模块（二），控制板设计，电源隔离方案，抗共地干扰

目录

一、电源模块选择与布局

采用隔离电源模块：

分散电源布局：

二、接地系统设计

单点接地：

分区接地：

三、布线规划

分离高低压布线：

避免地环路：

四、信号隔离与滤波

信号隔离器件：

滤波电路：

---

一、电源模块选择与布局

 DCDC电源模块PCB布局布线参考：

PCB模块化设计24——DCDC电源模块PCB布局布线设计规范_dcdc怎么布局走线-CSDN博客

Buck DC-DC 的PCB layout-CSDN博客

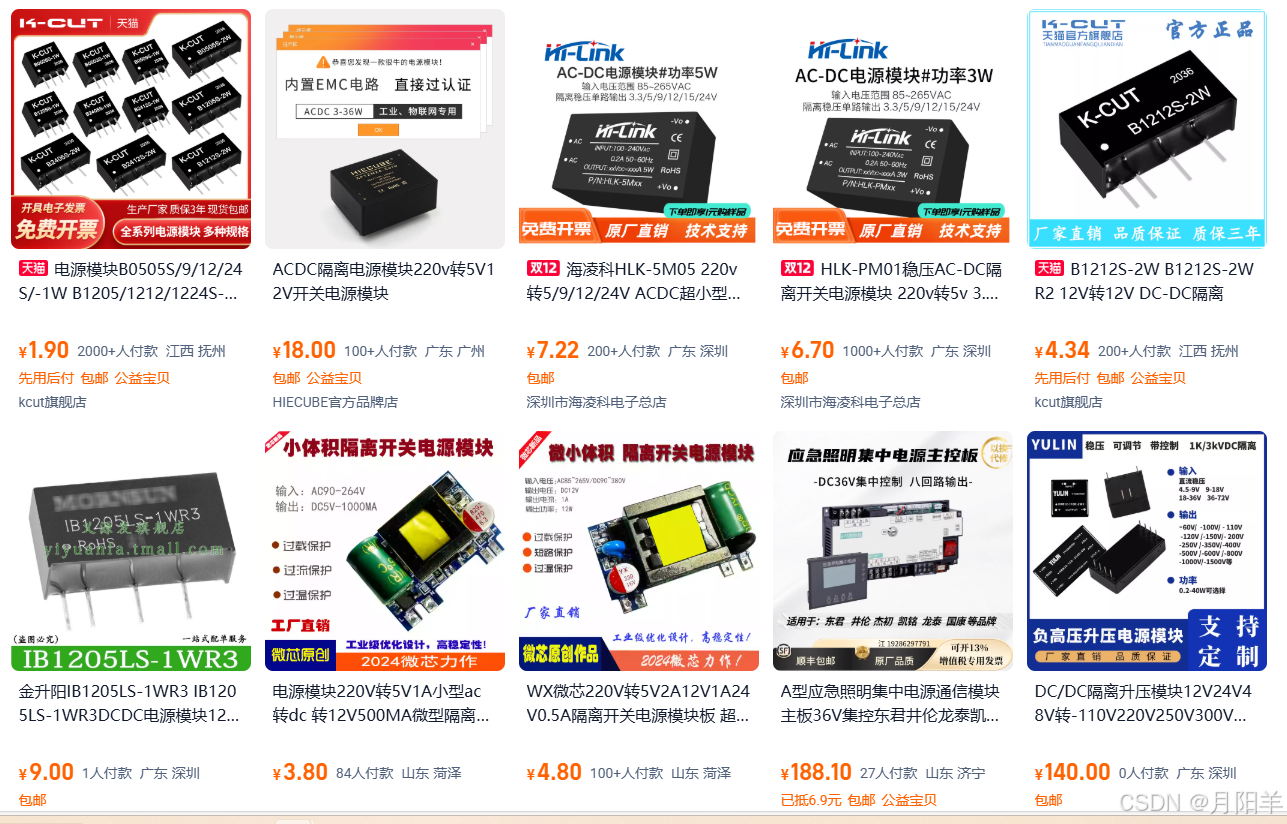

• 采用隔离电源模块：

• 如果条件允许，尽量使用隔离式电源模块来为不同的电路部分供电。例如，对于 12V 转 5V 的转换，隔离式 DC - DC 电源模块可以在电气上隔离输入和输出。这样，12V 侧的地电位波动不会通过电源模块传导到 5V 侧，从而有效避免共地干扰。在选择隔离电源模块时，要注意其隔离电压、效率、输出纹波等参数，确保满足电路要求。

• ​

• 分散电源布局：

• 将不同的电源模块（如 12V 电源模块和 5V 电源模块）在电路板上合理布局。尽量使它们之间保持一定的距离，减少电磁耦合的可能性。例如，将 12V 电源模块放置在电路板的一侧，5V 电源模块放置在另一侧，并且避免将它们的引脚和线路相互交叉，以降低干扰。

二、接地系统设计

图解PCB布线数字地、模拟地、电源地，单点接地抗干扰！_pcb中电源地和数字地如何连接csdn-CSDN博客

​

PCB设计中单点接地和多点接地_pcb单点接地-CSDN博客

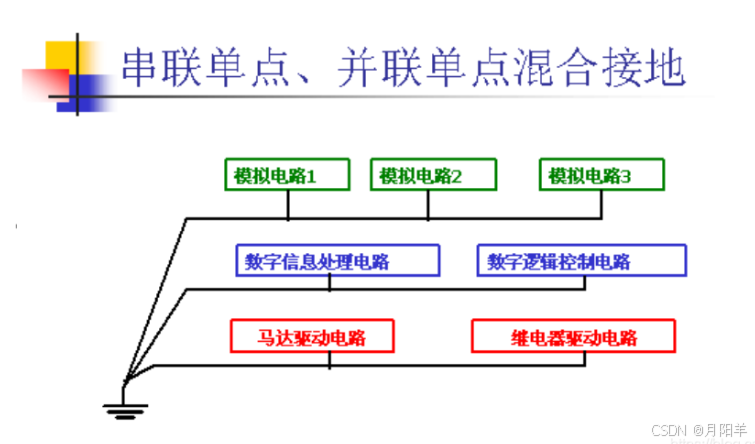

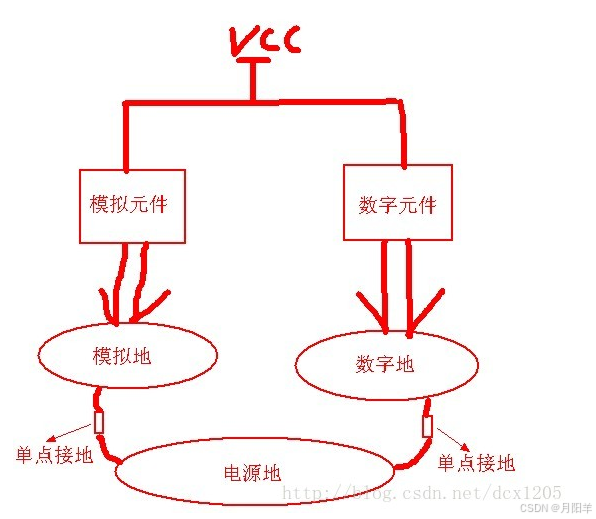

• 单点接地：

• 采用单点接地策略可以有效减少地环路电流和共地干扰。对于复杂的控制板电路，确定一个接地点作为整个系统的参考地。例如，将所有的接地引脚（包括 12V 和 5V 电源的地）通过短而粗的导线连接到这个参考地。这样可以避免不同电源地之间形成多个电流路径，减少地电位的差异和干扰。

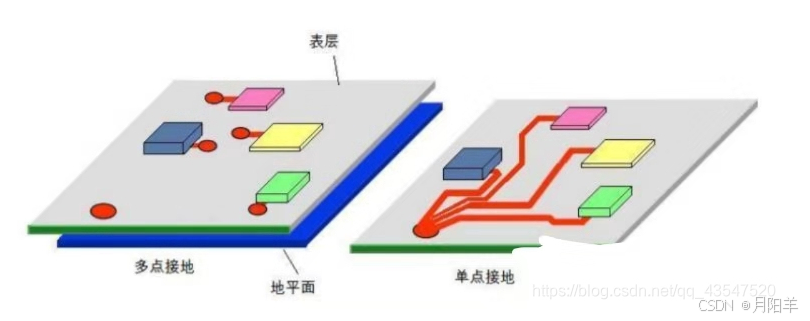

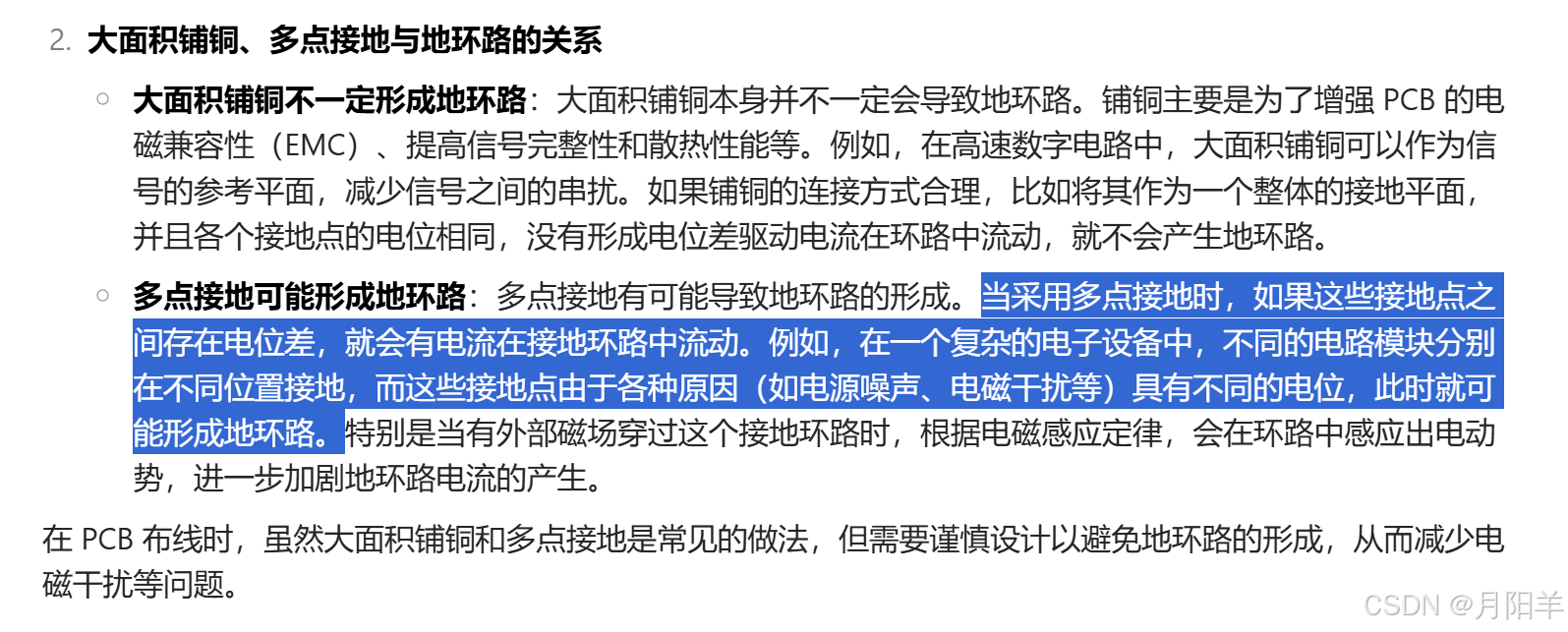

• PCB中的大面积敷铜接地,其实是多点接地,
• ​

• 分区接地：

• 根据电路功能将接地系统划分为不同的区域。例如，将 12V 驱动芯片及其相关电路的地归为一个区域，5V 温度采集电路的地归为另一个区域。在每个区域内部，先将各个接地引脚连接在一起，然后再将不同区域的地通过一个合适的方式（如磁珠、0Ω 电阻等）连接到单点接地的参考点。这样可以在一定程度上隔离不同区域之间的地电位干扰。
• ​

三、布线规划

布线规则参考：

PCB布线12条规则——地线回路，屏蔽保护，串扰控制..._电路图-面包板社区

【PCB设计原则2】-规划电流路径，避免产生地环路-CSDN博客

• 分离高低压布线：

• 在绘制控制板布线时，严格区分 12V 线路和 5V 线路。将 12V 电源线和信号线与 5V 的电源线和信号线分开布线，避免平行走线。如果无法避免平行走线，应尽量增大它们之间的间距。例如，12V 线路走在电路板的上层，5V 线路走在下层，并且通过过孔连接不同层的线路，减少电磁耦合。

• ​

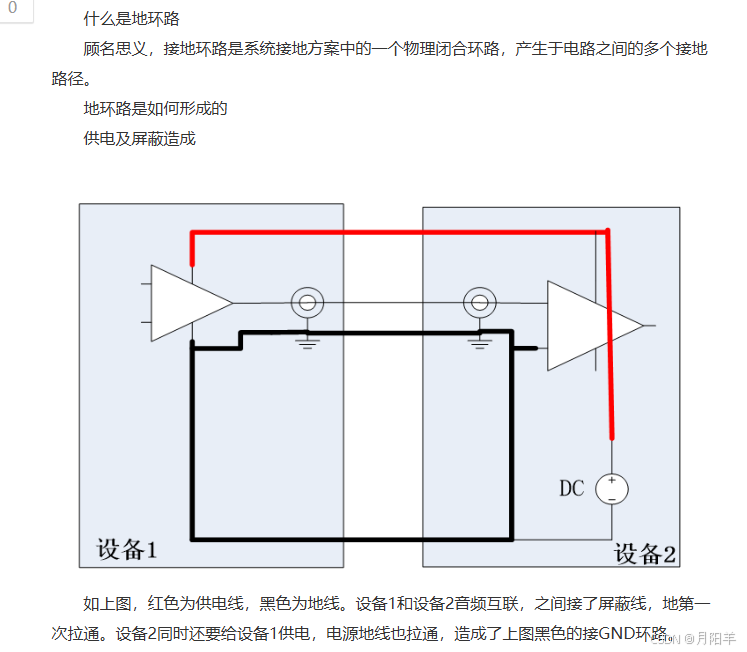

• 避免地环路：

• 在布线过程中，要注意避免形成地环路。地环路是指由于不合理的接地方式导致电流在接地系统中形成闭合回路。例如，不要将 12V 设备的地和 5V 设备的地通过长的导线连接形成环路。如果必须连接不同的地，要通过合适的方式（如使用隔离器件）来避免地环路电流的产生。
• ​

四、信号隔离与滤波

• 信号隔离器件：

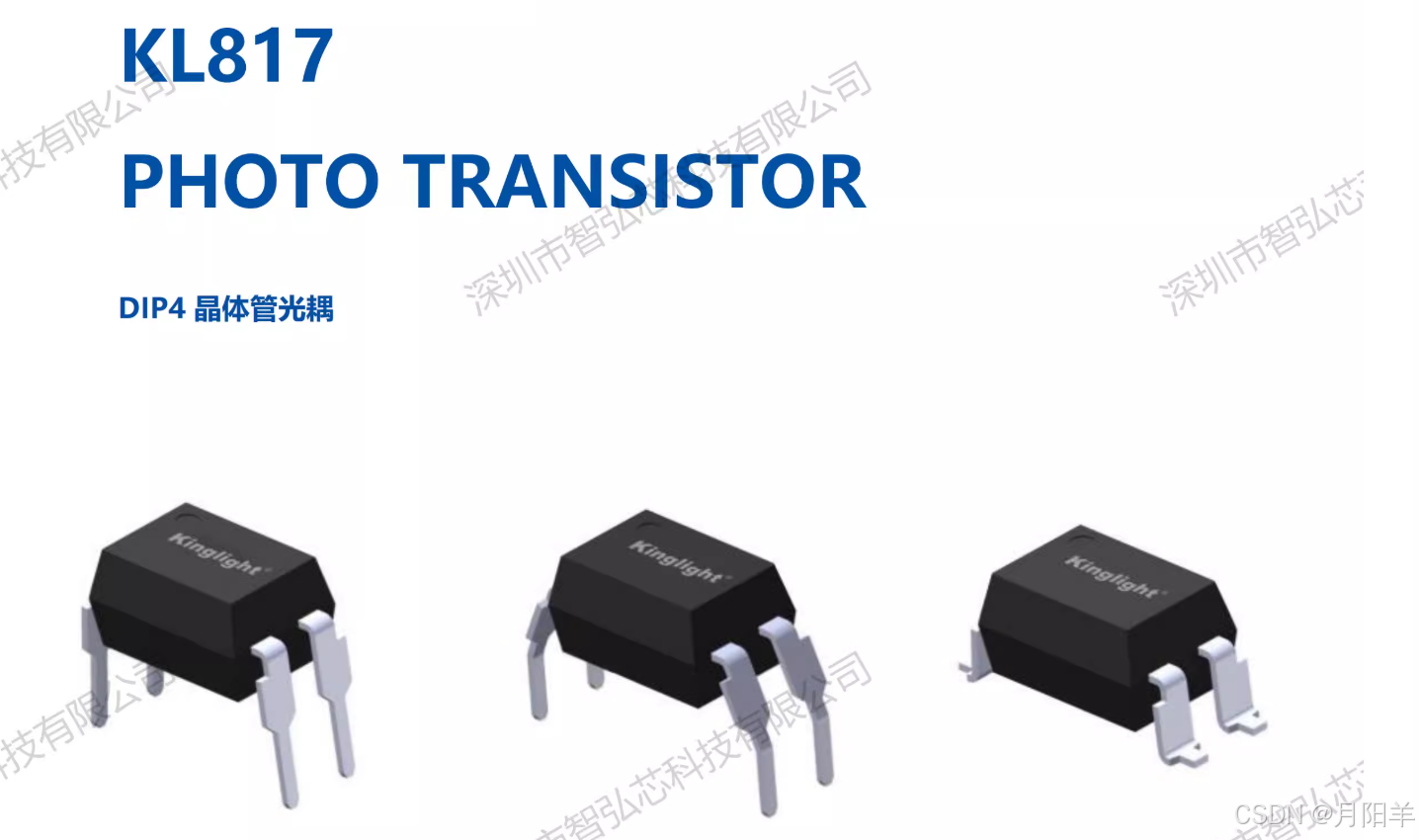

• 在 12V 和 5V 电路之间可能存在信号交互的地方，使用信号隔离器件。如光耦（光电耦合器）或磁耦（磁性耦合器）。如果 12V 电路中的信号需要传输到 5V 电路，通过光耦或磁耦进行隔离传输。这样可以防止 12V 侧的地电位干扰通过信号线路传导到 5V 侧。
• ​

• 滤波电路：

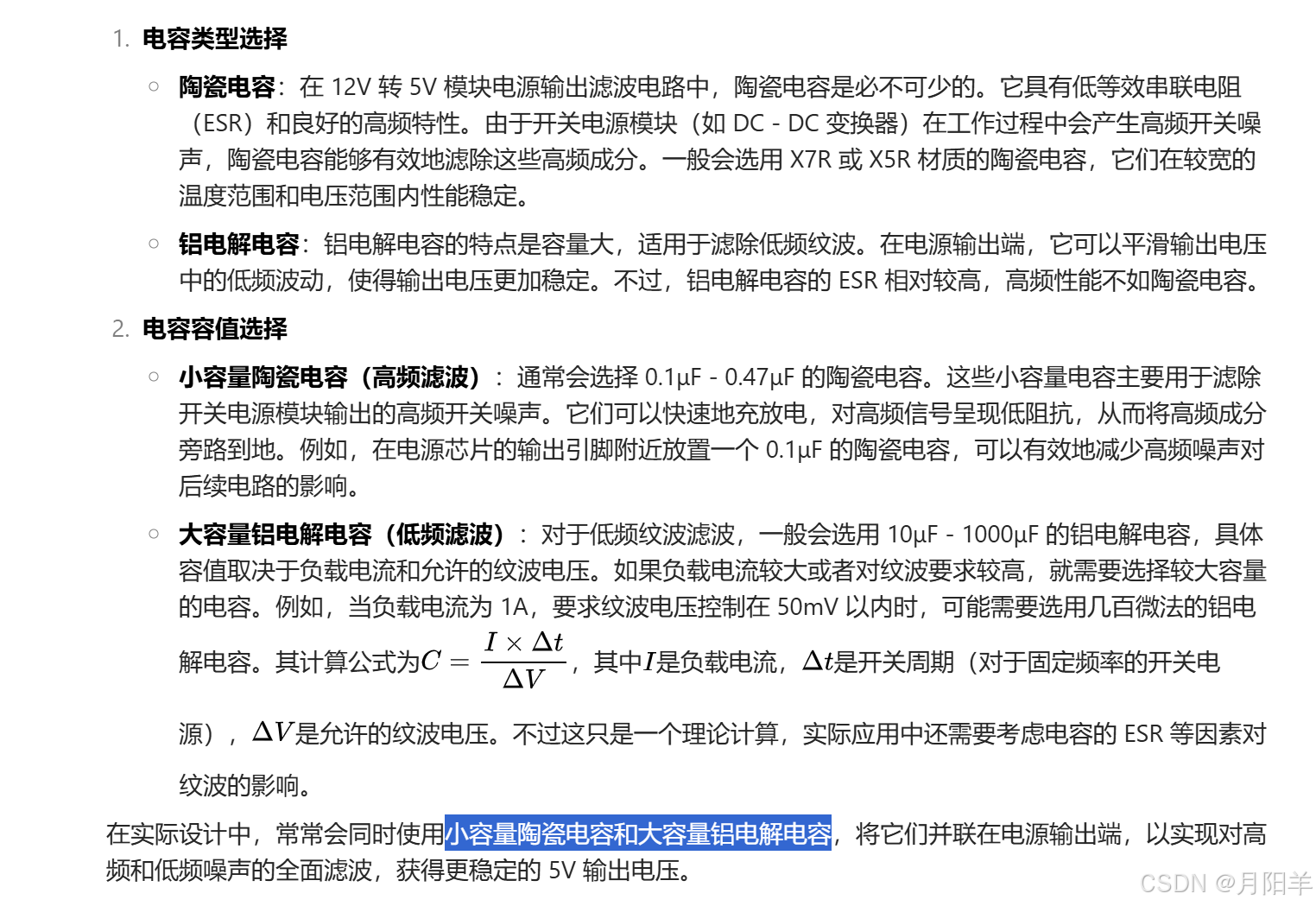

• 在电源输入和信号输入线路上添加滤波电路。对于 5V 电源输入，可以在靠近电源引脚的地方添加 LC 滤波电路（电感和电容组成），滤除可能来自外部的高频干扰。对于信号线路，根据信号的频率和特性，添加合适的 RC 滤波电路（电阻和电容组成），减少共地干扰和其他噪声对信号的影响。
• ​
