ARM的DynamIQ架构

ARM CPU的架构都基于big.LITTLE大小核技术。在big.LITTLE的基础上，又添加了DynamIQ。单一Cluster中最多可以有8个core，且支持不同架构的core，以及支持不同的clk。从而提升了工作效率和配置弹性。

使用以下图片来说明DynamIQ的工作原理：
在这里插入图片描述
DynamIQ是ARM一个新的底层solution，用于连接在一个芯片上的不同core。
DynamIQ支持将不同类型的core放到一个cluster中。比如，将性能core，和能效core放进同一个cluster。如果没有DynamIQ，只能将性能core和能效core分别放在2个不同cluster中的。（结合上下文，此处有疑点，此处的放在一个cluster概念，我理解应该是指放在同一颗SOC中？）

最常见 4个Cortex-A72 核与4个Cortex-A53核，或者4个Cortex-A53与另外的4个Cortex-A53核配对。
把核心放在同一个cluster中能保证核与核之间更好的通信。
2、DynamIQ的cluster也可以与其他不同的DynamIQ cluster配对。DynamIQ cluster还可以应用ARMv8.2架构和DynamIQ Share Unit hardware，目前支持的平台有:Cortex-A76, Cortex-A75, Cortex-A55
比如：QCOM Krait385 Gold配合三星M3核集成至SDM845中；而三星Exynos9810则使用Cortex-A75作为base结构。海思麒麟980和SDM855使用Cortex-A76作为base结构。
DynamIQ 关键特性
1、Single cluster Design
在这里插入图片描述
大小核可以放在同一个簇里（上文中的疑点此处已阐明）。每个核可以按照各自需求工作在不同的频率，也可以单独的控制每个核开关。虽然可以有8个不同频率的核，但是实现起来，会带来更多的cost。
2、Power Saving Featues

把所有核到放到同一个簇里，可以降低memory latency（为啥？），并且简化了核与核之间的tasks sharing。LITTLE核是对memory latency非常敏感的。换句话说，就是在不增加功耗的前提下，提升性能。DynamIQ技术也让核能更快的下电，进一步省电了。

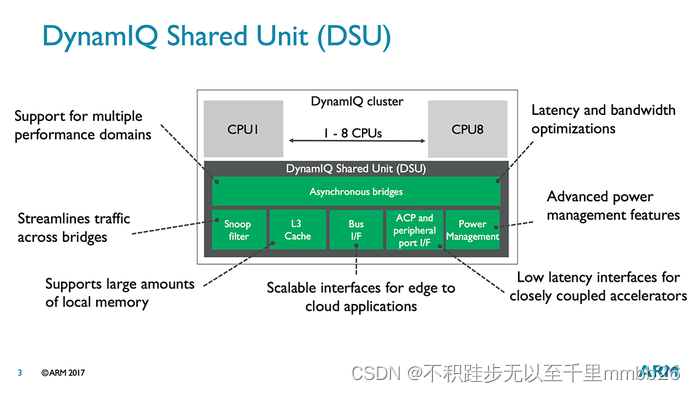

Meet the DynamIQ Shared Unit
在这里插入图片描述
所有弹性的设计架构都仰仗着DynamIQ Shared Unit（DSU）。它构建了CPU、L3 cache、Snoop Filter、外围设备总线buses、power management features之间Asynchronous （异步）通信的桥梁。DSU的设计同时也起到了节省功耗和时间的作用。

1、DynamIQ中首次允许设计带有L3 cache的ARM SOC。这块memeory pool被簇中的所有核共享，它最大的好处是在于能简化big核与LITTLE核之间的task sharing，同时减少memory latency。

2、 L3 cache是16路相联的缓存，可以配置0KB~4MB大小。memory setup是高度专用的，仅有一小部分被L1、L2、L3共享。L3 cache最多可以分成4块partition，这样可以避免cache chrashing、不同进程使用同一块内存等。并且partition可以通过软件进行动态分配。

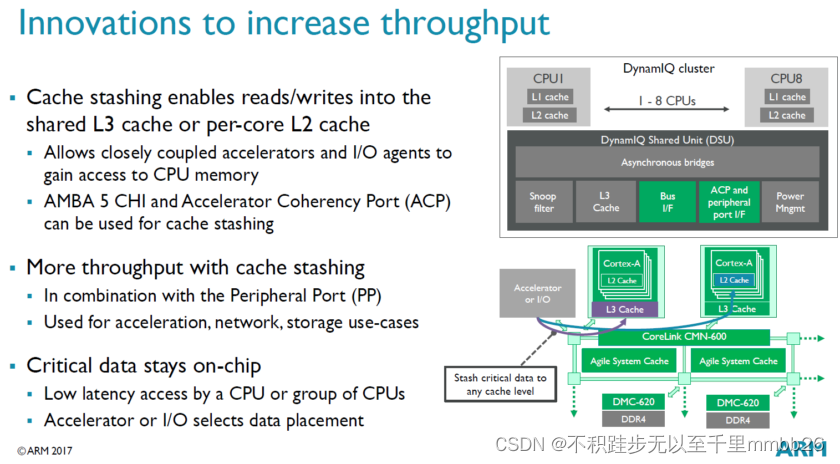

为了提高performance和充分利用新的memory子系统，ARM也在DSU中使用了cache stashing。它允许相近的coupled accelerators和I/O agents 对部分CPU memory进行direct access（direct读写每一个核的shared L3/L2 caches）。
在这里插入图片描述
思路是这样的：peripherals和accelerator的需要CPU进行快速处理的信息，可以以最小的latency，直接inject到CPU的memory中；而不是通过高latency的RAM读写或者prefetch。包括network系统的包处理，与DSP、虚拟加速器的通信，或者是VR应用所使用的视觉捕捉芯片的数据。这种就是基于特定应用的new feature，但能给SOC和designers更灵活、更强大的潜在性能提升。

回到功耗部分，不同CPU集成到一个cluster，这需要重新考虑一套通过DynamIQ来管理功耗和频率的方法。可选的异步bridges的使用，就可以在单个core的基础上配置的CPU clk domains；而之前只能基于单个cluster控制。Designer也可以选择core的频率与DSU的速度同步。

换句话说，通过DynamIQ，每个CPU理论上都可以跑在自己所需的频率上。而事实上，相同类型的core更多地是绑定到同一个domain group组，同步控制频率和电压，因此功耗是是按group组控制的，而非以单个core。ARM表示：big.LITTLE需要big cores和LITTLE cores分别动态的进行分频和分压。

以上内容摘抄自wiki：
DynamIQ扫盲文

DynamIQ技术详解

自2011年ARM big.LITTLE技术推出以来，它已经成为了目前运用非常广泛的多核架构技术。而全新推出的DynamIQ技术则是big.LITTLE技术的重要演进。

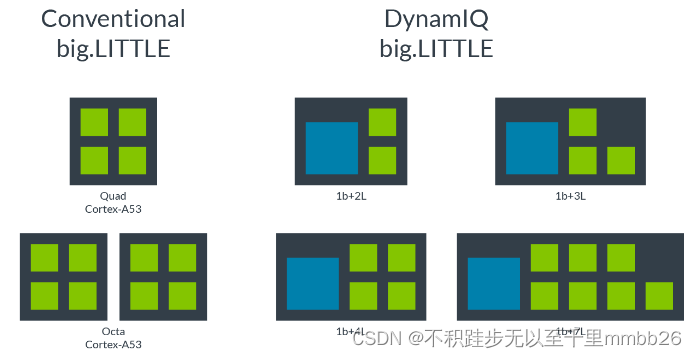

原有的big.LITTLE技术是将多个大核组成一个计算集群、多个小核组成另一个计算集群，然后进行协作运行。而全新的DynamIQ big.LITTLE将允许在单一计算集群上进行大小核配置，可以出现比如1+3、1+7、3+5等诸多类型（目前最多可以支持配置8核），将可配置性提升到了一个新的台阶。同时，DynamIQ big.LITTLE还可以对每一个处理器进行独立的频率控制以及开、关、休眠状态的控制，可以实现高效的、无缝的在不同任务间切换最合适的处理器。

此外，DynamIQ还对内存子系统进行了重新设计，可以对内存进行更细颗粒度的管理，实现更快的数据读取和全新的节能特性。

而DynamIQ的这些特性都将使得DynamIQ big.LITTLE在功耗上的表现也更为突出。

DynamIQ big.LITTLE不仅可以在单一计算集群上进行大小核配置，同时也可以通过结合Corelink等技术，实现多个计算集群的组合，而这也意味着，未来可能会出现一个（5+3）的大核计算集群+一个（2+6）小核计算集群或者更多的四五个计算集群的架构。

在智能手机这样的移动终端上，可能使用一个8核的DynamIQ计算集群就足够了（目前有哪些手机SOC芯片厂商在采用此类技术？），但是在企业级市场，确实可能会可能会用到多个DynamIQ计算集群，所以将会用到16核甚至更多核的情况，而这也是为什么说DynamIQ也非常适合企业级市场的原因。

DynamIQ技术仅在ARM V8.2及以后的内核版本才支持。同时在IP授权模式上也将会与ARM以往的策略一样。

以上内容摘抄自wiki：
ARM全新DynamIQ技术详解：真正的人工智能手机要来了！

DynamIQ的方案于2017年5月出现，它是基于big.LITTLE进行扩展和设计的，可视作是big.LITTLE技术的演进。但同原生的big.LITTLE不同的是，因为它采用了ARMv8.2中一些独有的特性，因此与之前的ARM架构不能完全兼容，所以只用在Cortex-A75和Cortex-A55及以后处理器上。

在DynamIQ中，“大核”和“小核”的概念依然存在，但构成一个cluster的cores可以属于不同的micro-architecture，因此其可扩展性比big.LITTLE要强。DynamIQ允许至多32个clusters，每个cluster支持最多8个cores，具体的配置可以配成"0+8", “1+7”, "2+2+4"等等。

DSU和L3
每个core有自己独立的L2 cache，同一cluster的所有core共享DSU(DynamIQ Shared Unit)单元中的L3 cache。任务在大小核之间的迁移可以在同一cluster内完成，不需要跨越不同的clusters，而且迁移过程中数据的传递可以借助L3 cache，而不是CCI，减少了总线竞争，因此更加高效。

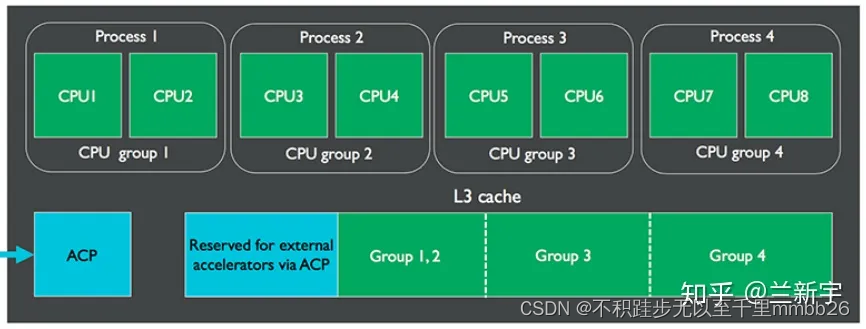

L3 cache的大小从0KB到4MB不等，因为一个cluster中的CPU数目可能较多，为了减少维护cache一致性造成的cache thrashing问题，L3可被划分为至多4个groups，且这种划分可以在软件运行期间动态进行。
在这里插入图片描述
此外，当L3的使用率不高时，还可以group为单位，通过power-gating技术关闭L3中的部分存储空间，减小功耗，这已经被Energy Aware Scheduling所支持。

以上内容摘抄自wiki：
从big.LITTLE到DynamIQ [二]

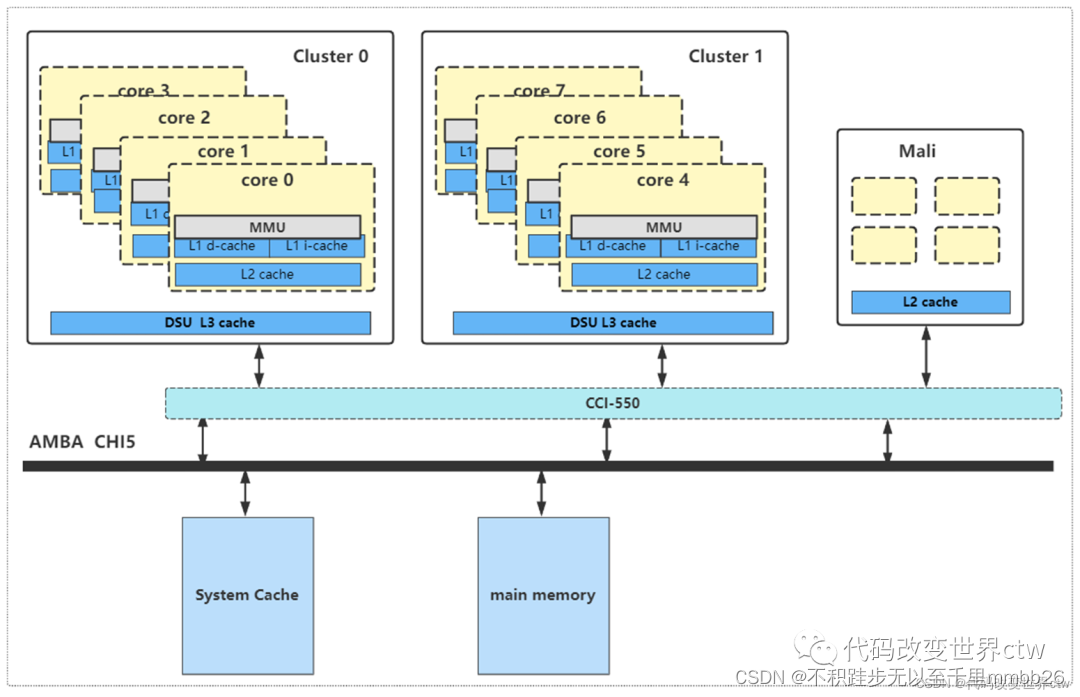

经典的DynamIQ的cache架构如下：

在这里插入图片描述
1、L1 / L2 cache直接的替换策略
DynamIQ架构中的cache中新增的几个概念：
.
(1) Strictly inclusive: 所有存在L1 cache中的数据，必然也存在L2 cache中

(2) Weakly inclusive: 当miss的时候，数据会被同时缓存到L1和L2，但在之后，L2中的数据可能会被替换

(3) Fully exclusive: 当miss的时候，数据只会缓存到L1

总结：inclusive/exclusive 描述的仅仅是 L1和L2之间的替换策略

查阅 ARMV9 cortex-A710 trm手册，查看该core的cache类型，得知：

L1 I-cache和L2之间是 weakly inclusive的
L1 D-cache和L2之间是 strictly inclusive的

也就是说：
当发生D-cache发生miss时，数据缓存到L1 D-cache的时候，也会被缓存到L2 Cache中，当L2 Cache被替换时，L1 D-cache也会跟着被替换

当发生I-cache发生miss时，数据缓存到L1 I-cache的时候，也会被缓存到L2 Cache中，当L2 Cache被替换时，L1 I- cache不会被替换

总结：L1 和 L2之间的cache的替换策略，I-cache和D-cache可以是不同的策略，每一个core都有每一个core的做法，请查阅你使用core的手册。

2、core cache / DSU cache / memory 之间的替换策略
core cache/DSU cache/ 这个名字不太准确，叫 privatecache和share cache更好。

那么他们之间的替换策略是怎样的呢？

MMU的页表中的表项中，管理者每一块内存的属性，其实就是cache属性，也就是缓存策略。其中就有cacheable和shareable、Inner和Outer的概念。如下是针对 DynamIQ 架构做出的总结，注意哦，仅仅是针对 DynamIQ 架构的cache。

如果将block的内存属性配置成Non-cacheable，那么数据就不会被缓存到cache，那么所有observer看到的内存是一致的，也就说此时也相当于Outer Shareable。其实官方文档，也有这一句的描述：在B2.7.2章节 “Data accesses to memory locations are coherent for all observers in the system, and correspondingly are treated as being Outer Shareable”

如果将block的内存属性配置成write-through cacheable 或 write-back cacheable，那么数据会被缓存cache中。write-through和write-back是缓存策略。

如果将block的内存属性配置成 non-shareable, 那么core0访问该内存时，数据缓存的到Core0的L1 D-cache / L2 cache （即数据会缓存到core0的private cache），不会缓存到其它cache中。

如果将block的内存属性配置成 inner-shareable, 那么core0访问该内存时，数据只会缓存到core 0的L1 D-cache / L2 cache和 DSU L3 cache，不会缓存到System Cache中(当然如果有system cache的话 ) ，（注意这里MESI协议其作用了）此时core0的cache TAG中的MESI状态是E，接着如果这个时候core1也去读该数据，那么数据也会被缓存core1的L1 D-cache / L2 cache，此时core0和core1的MESI状态都是S

如果将block的内存属性配置成 outer-shareable, 那么core0访问该内存时，数据会缓存到core 0的L1 D-cache / L2 cache 、cluster0的DSU L3 cache 、 System Cache中， core0的MESI状态为E。如果core1再去读的话，则也会缓存到core1的L1 D-cache / L2 cache，此时core0和core1的MESI都是S。这个时候，如果core7也去读的话，数据还会被缓存到cluster1的DSU L3 cache. 至于DSU0和DSU1之间的一致性，非MESI维护，具体怎么维护的请看DSU手册。

以上内容摘抄自wiki：
深度解读DynamIQ架构cache的替换策略
