智能电磁流量计是如何实现对超低速流量测量的

电磁流量计是如何实现对超低速流量测量的？先了解电磁流量计的工作原理

1.工作原理

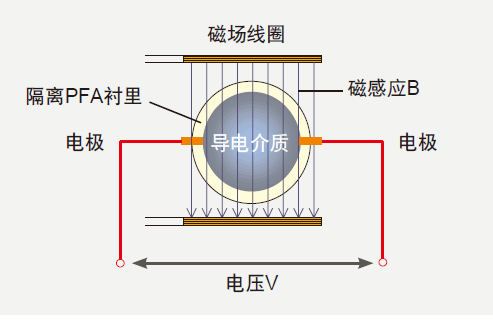

电磁流量计适用于具有一定电导率的流体体积流量的测量,根据法拉第电磁感应定律,导电液体在垂直于磁场的非磁性管道内作切割磁力线的运动时,在与流动垂直的方向上会产生感应电压,其大小为:V=KBvD。式中V为感应电压,B为磁感应强度,D为管道内径,K为仪表系数,v平均流速。当磁感应强度为常数时,感应电压的大小正比于平均流速。电磁流量计通过检测这个感生电压换算出管道内液体的流量。但是当液体的流速很低时,产生的感生电压很小,难以同噪声进行区分,致使测量误差增大,因此限制了电磁流量计的检测下限。超低流速电磁流量计综合使用了一系列先进技术,实现了低介质流速在0.05m/s条件下的准确计量,并保证了仪表的灵敏度、稳定性和可靠性。

为了实现超低流量的测量,采用下列技术来提高仪表的检测灵敏度和测量精度,并能够适应流体的需求

(1)采用可编程低频矩形波励磁方式,提高了流量测量的稳定性。具有功耗小、电极污染影响小的特点,特别适应于高粘度聚合物调剖剂的计量,同时为了适应多种调剖剂的特点,还提供了多种励磁模式以适应浆液及脉动流等特殊条件的测量。

(2)采用12位高精度A/D转换电路,全数字信号处理技术,抗干扰能力强,噪声处理方便。使用数字处理技术实现可编程控制,可以方便地对励磁电路进行控制,根据流体的特点自动选择信噪比高的励磁模式,数字滤波技术的应用可以有效地消除信号中噪声对测量结果的影响,使测量灵敏度可达1mm/s,流量测量范围度可达1500:1,同时数字处理技术可以方便地进行流量计参数的调节数字通讯接口可以直接连接到各种外部设备上。

(3)应用经过优化设计的高共模抑制比、高输入阻抗、低噪声放大电路,提高了检测的灵敏度
