232串口线或者串口的简单测试

232串口：

2口是收

3口是发

5口是GND

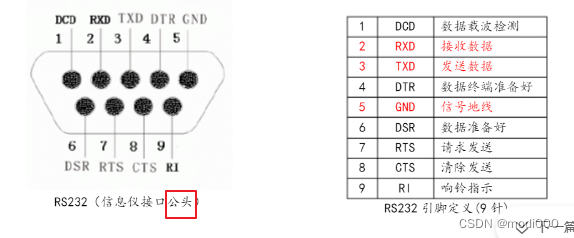

上图，是公头的引脚图。



1、测试串口线

方法：

1）将串口线连接电脑，安装好串口驱动

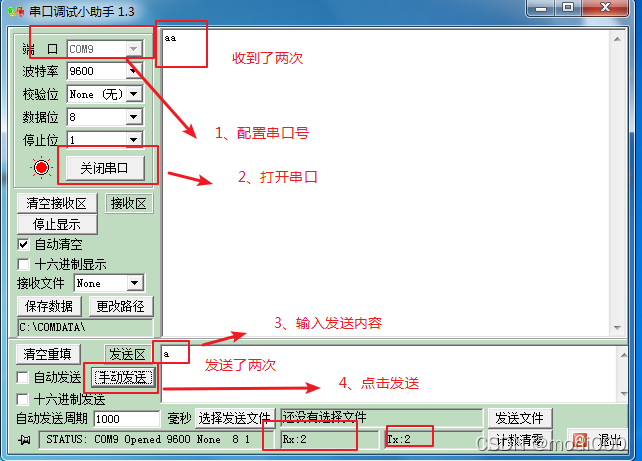

2）打开串口调试工具，只需要设置好对应的的com号即可，波特率、校验位都不用设置。

3）在串口调试助手中发送报文 比如， 12 34 56 ，设置自动发送，时间间隔1000ms.

4)将串口线的23 口短接

5)通过串口调试助手中查看，会有接收到3）步骤中发送的报文，因为5口未接线的原因，接收到的报文可能与发送的报文有偏差。

小结：只要发送的报文后，有接收到报文，则证明串口线是好用的。

小结：通过短接的方式，能够确定哪个口是GND，从而判断出另外两个口是收发口。

2、单个串口测试

方法1：

1）将串口线连接电脑，安装好串口驱动

2）打开串口调试工具，只需要设置好对应的的com号即可，波特率、校验位都不用设置。

3）在串口调试助手中发送报文 比如， 12 34 56 ，设置自动发送，时间间隔1000ms.

4）查看串口接收数据指示灯是否是1000ms闪烁一次。（因为报文格式缘故，对端无法返回发送的报文，只能通过指示灯来查看了。）

4、两个串口功能测试

将com1和com2的串口使用导线短接，com1的Tx对应com2的Rx，com1的Rx对应com2的Tx,GND对应GND。

方法1：通过如下命令测试

终端1命令：
cat ttyS5

终端2命令：

while true; do echo 000000 > /dev/ttyS4;done

 通过cat ttyS5能看到该串口中会有000000

方法2：

通过测试程序，通过串口1发送，通过串口2接收。

5、总结：

232串口比较简单，就是一收，一发，测试过程中，经常将串口的2针和3针短接，方便测试。
