墨斗三维母线槽无人化生产线功能点介绍

主要功能介绍:
1.该条无人化产线总共分为两条加工产线，一侧是铜排无人化加工产线，一侧是型材无人化加工产线。
2.无人化加工产线，主要部分包括:型材、铜排料库(入库和送料)、平角、母线铜排两端压弯、铜排冲孔折弯锯断、冲插接
箱铜排缺口、铆插接箱铜排缺口;型材冲孔(固定孔和漏水孔)和锯断(任意角度、任意弯头锯断)插接箱体冲孔。

主要包含的设备：

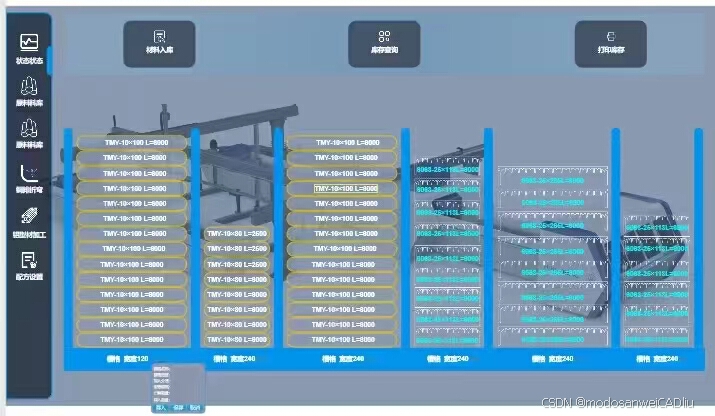

①铜排料库：料库有自动入库、送料功能，根据墨斗三维 CAD软件传输的数
据，吸盘自动送料在传输线上面;并按计划指令自动完成作业。

主要功能：铜排自动入库、送料功能

②搭接铜排设备：根据传输线送料过来首先自动进行平角，在平角后，对连接铜排
进行自动冲孔、冲孔完之后对连接铜排进行任意角度折弯、最后
锯断。

主要功能：平角、铜排冲孔、锯断、连接铜排
自动折弯

③母线槽直线段铜排设备：根据墨斗三维 CAD软件传输数据，料库进行送料到传输线，直
线段母线槽功能:对母线铜排进行前端压弯;前端压弯之后冲插
接箱铜排缺口，然后铆接插接箱铜排缺口;然后是母线槽后端压
弯。如果是折弯母线槽:如 L 型水平弯，两端压弯后，可以送过
去到第三个工序，在连接铜排折弯那里直接进行折弯。

主要功能：铜排切平角、母线铜排前后两端压
弯、插接箱冲缺口、插接箱铆接缺、
口、锯断

④型材料库：根据墨斗三维 CAD 软件提供过来数据进行自动入库、送料功能。

主要功能：型材自动入库、送料功能

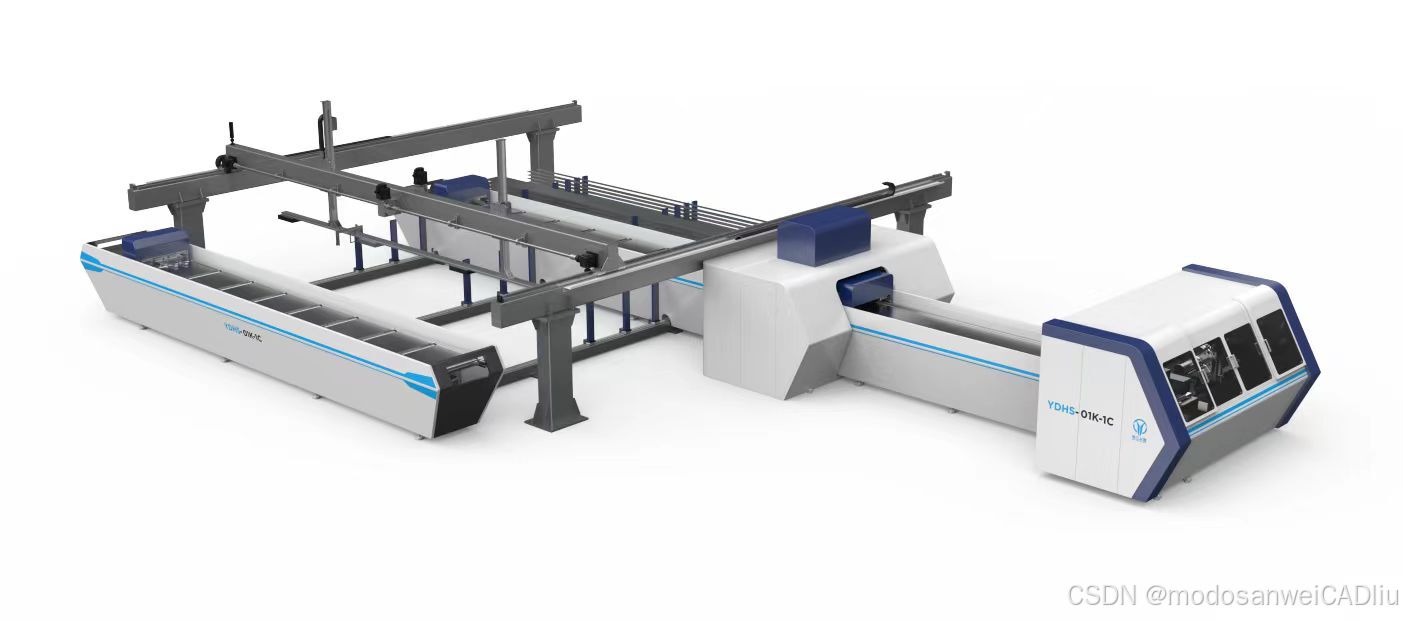

⑤型材生产设备：入库完了之后可以根据软件传输的数据，然后自动送料，提到传
输线上面之后，有夹具会把送料送进锯断位置，进行任意角度、
任何弯头的锯断;锯断完了之后送到下一个工序:型材前端的冲
孔(端头固定孔和漏水孔);冲完了孔之后，如果还有插接箱的
话，会到第三道工序;第三道工序主要是插接箱体冲孔。

主要功能：母线型材(冲孔、锯断)
插接箱箱体(冲孔)
