CAD 5-9 标注样式参数详解

0、开始

新建文件；

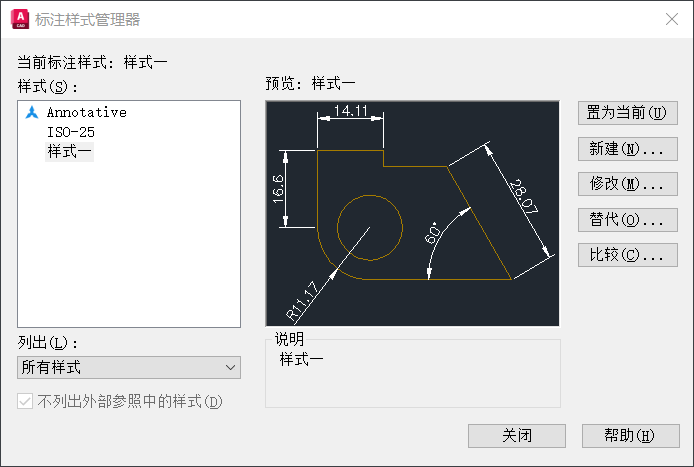

输入D，空格确认，打开 “标注样式管理器”；

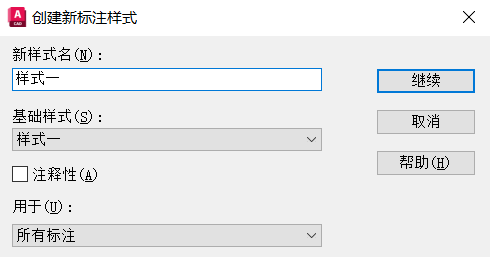

点击 “新建”按钮，打开 “创建新标注样式”；

打开 “新建标注样式：xxx”，详细设置窗口；

1、线

概述

【描述】主要设置尺寸线、尺寸界线的 颜色、线型、线宽、偏移量等变量。

1.1、尺寸线

颜色

颜色：设置尺寸线颜色。

【默认】ByBlock

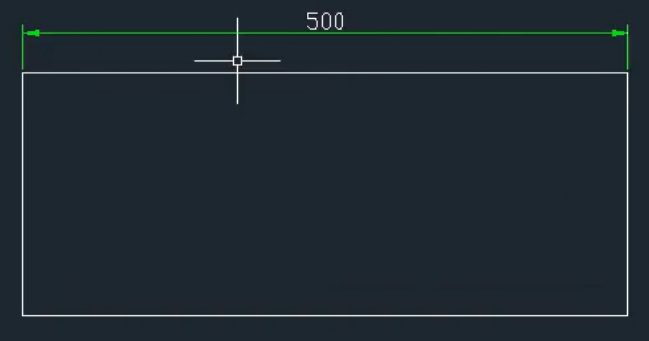

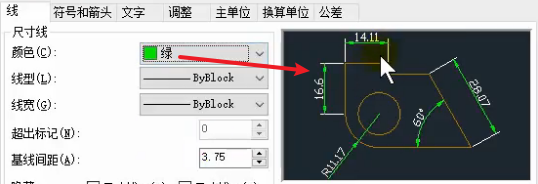

【示例】例如尺寸线颜色改为绿色。（演示下，调回默认）

线型

线宽

【经验】机械制图的尺寸线要求是细实线。

所以，线型和线宽就不要调整了，使用默认的 ByBlock。

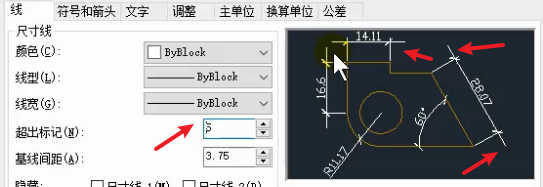

超出标记

【描述】就是尺寸线超出尺寸界线的长度。

【默认】灰色，0，不可修改。

【条件】只有箭头是 “建筑标记” 时，才允许修改。

【示例】

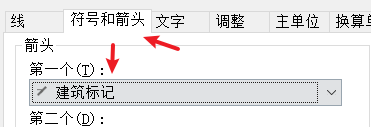

测试：将 “箭头”选项中的箭头任意一个改为 “建筑标记”；

再修改 “超出标记”值；（例如5）

结果：尺寸线就超出尺寸界线出去5mm；

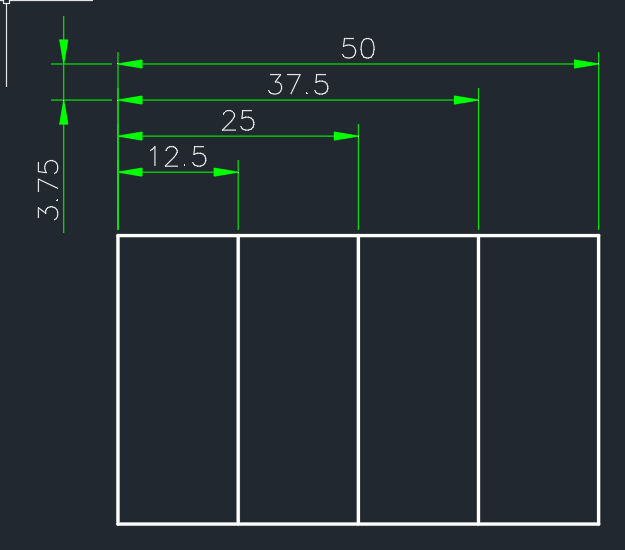

基线间距

【描述】设置标注基线尺寸时，两条尺寸线之间的距离。

【图示理解】例如默认的 3.75

【场景】机械标注、并列标注中经常会用到。

【默认值】字高的1.5倍。（例如：字高2.5，这里默认 3.75）

【经验】将值设为文字高度的2倍左右。

【示例】例如字高 2.5，基线间距设置5。

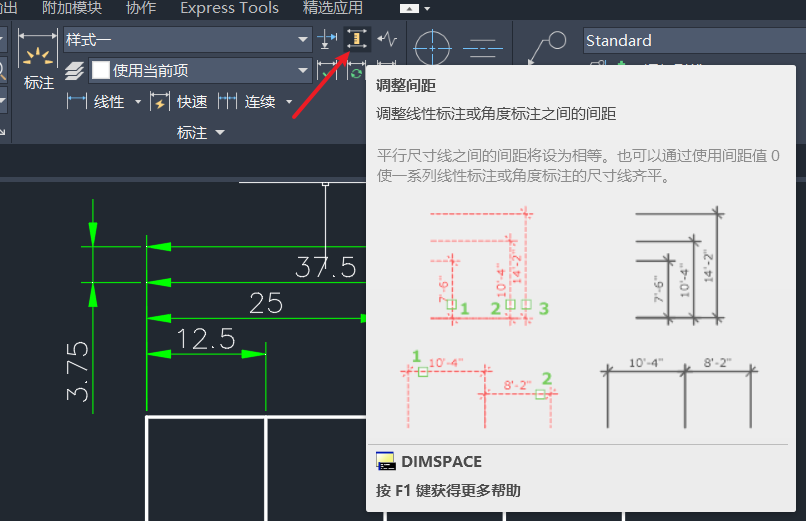

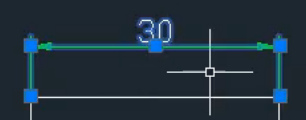

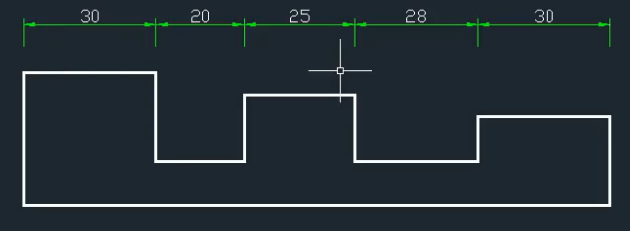

生效，选择多个 线性或角度标注，选择注释中的 “调整间距”；

（详细见后续说明中）

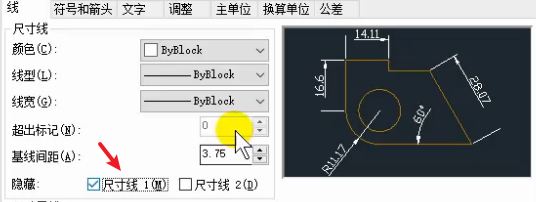

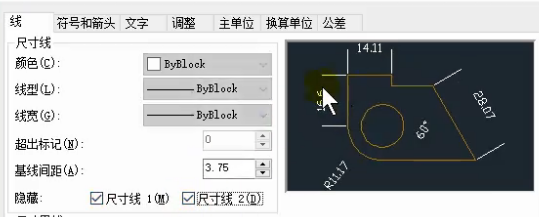

隐藏

【描述】不显示单侧或双侧的尺寸线。

【选项】

尺寸线1；

尺寸线2；

【场景】绘制 半视图、或局部视图时，会用到。

【示例】

勾选 “尺寸线1”；

勾选 “尺寸线2”；

1.2、尺寸界线

颜色

尺寸界线1的线型

尺寸界线2的线型

线宽

隐藏

同 “尺寸线”。

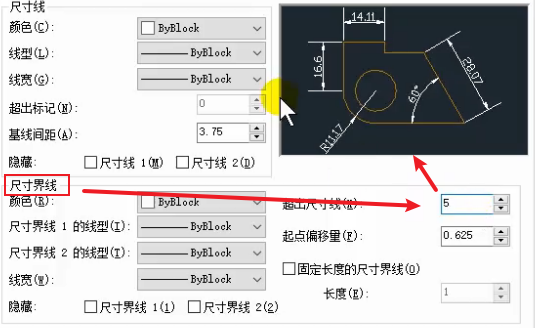

超出尺寸线

【描述】就是设置 尺寸界线 超出 尺寸线 的长度。

【默认】1.25。

【示例】改为5

起点偏移量

【描述】即设置 尺寸界线 与 被标注对象 之间的距离。

【默认】0.625

【示例】改为5

固定长度的尺寸界线

【描述】勾选后启用，所有尺寸界线都是固定的长度。

【场景】特殊标注时会用到。

【示例】例如将尺寸界线修改为固定长度5

结果：尺寸界线的长度变为一样。

2、符号和箭头

概述

【描述】主要用于设置箭头的 类型、大小、圆心标记、弧长符号、折弯标注等参数。

2.1、箭头

第一个

【描述】设置第一条尺寸线的箭头形状。（先确定的尺寸线端点）

【默认】实心闭合（实心箭头）

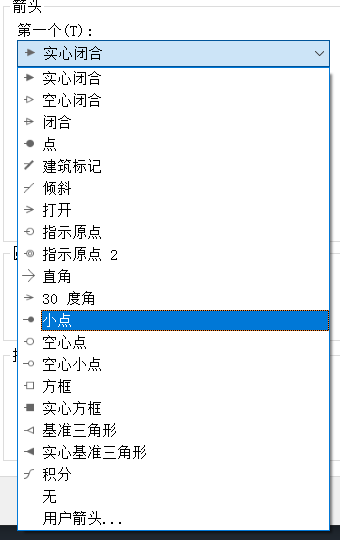

【可选值】

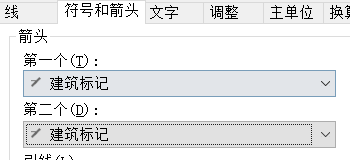

【注意】修改第一个，会同步修改。

【示例】例如将第一个修改为 “建筑标记”

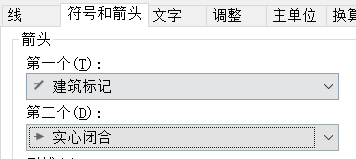

再将第二个修改为 “实心闭合”（变为箭头，此时第一个不会同步修改）

第二个

同上。

引线

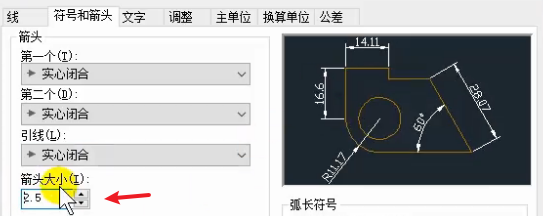

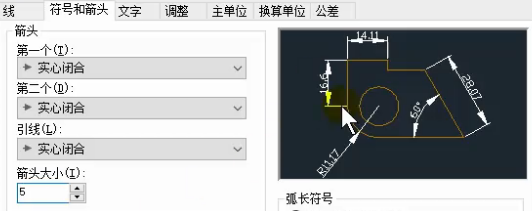

箭头大小

【描述】设置箭头大小。

【默认值】2.5

【经验】箭头大小通常参考字高，取相等，或者略小。

【示例】例如将箭头大小设置为5（文字字高默认2.5时）。

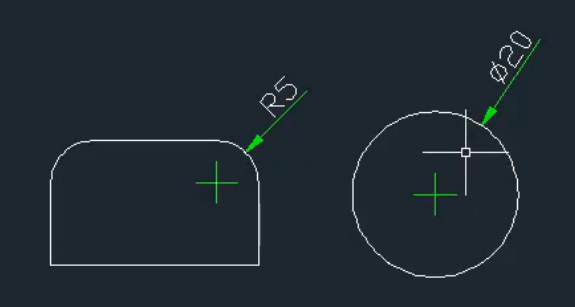

圆心标记

【描述】

【值】

无：不创建圆心标记；

标记：即为圆或圆弧创建十字型标记。默认值2.5，右侧数值框可修改标记大小。（默认值，见下面示例第一次标记）

直线：即为圆或圆弧创建 中心线。

【示例】

菜单栏，点击 “标记”，再选择 “圆心标记”；

选择圆弧；

默认，十字型；

修改标注样式，圆心标记为 “直线”；

再标注；

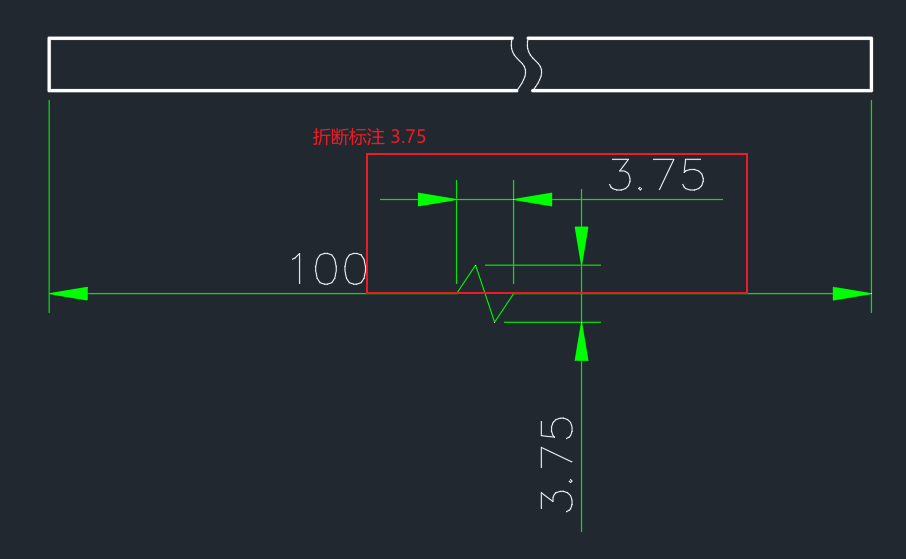

折断标注

【描述】就是设置 打断标注 的间隙。

【默认值】字高的1.5倍，3.75

【示例】

弧长符号

【描述】

【值】

标注文字的前缀：就是把弧长符号放在文字之前；

标注文字的上方：--------------------------------上方；

无：不显示弧长标注符号；

【示例】在 “弧长标注”中已使用。

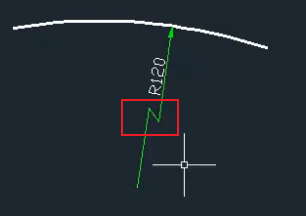

半径折弯标注

【描述】就是设置半径折弯的角度，

【值】

默认：90。

常用：60°、90°、45°。

【示例】折弯角度默认是 90°

修改为 45°

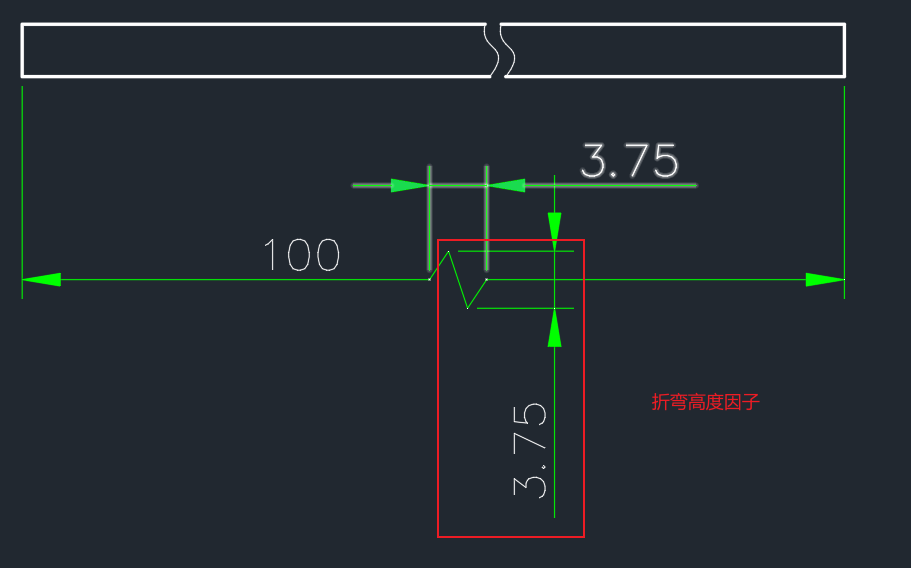

线性折弯标注

【描述】就是设置线性折弯高度属性。

【值】（可设置属性）折弯高度因子： x*文字高度。

【默认值】1.5*文字高度

【示例】例如 1.5倍

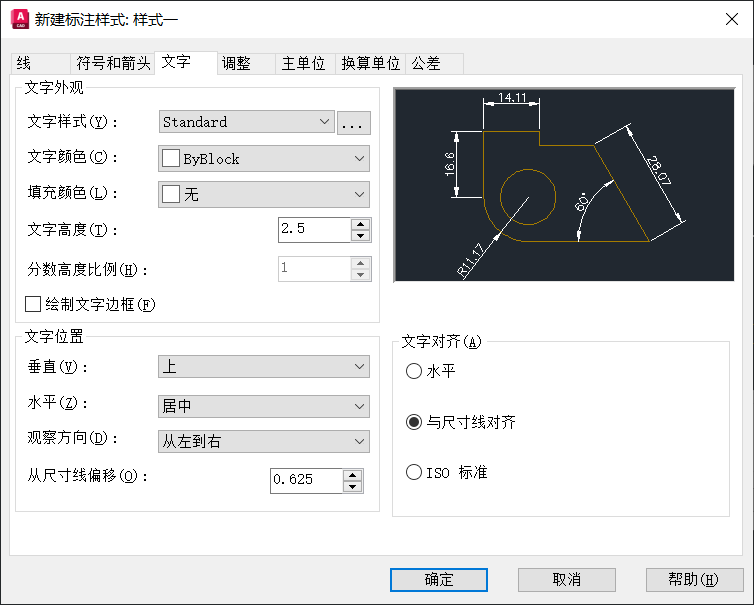

3、文字

【描述】主要设置文字的 文字外观、文字位置、文字对齐等变量。

3.1、文字外观

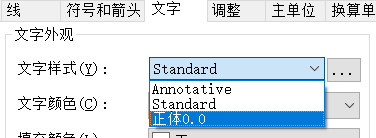

文字样式

设置标记文字的 “字体样式”。

【值】下拉选择设置

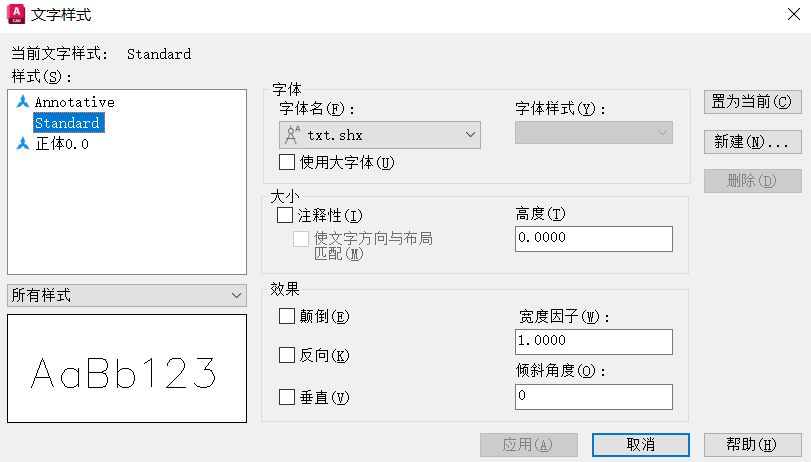

【关联】字体样式中，新建设置文字样式。

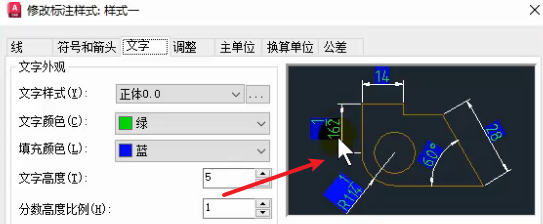

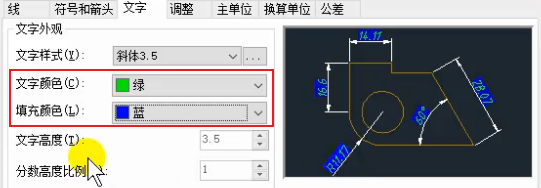

文字颜色

设置尺寸文字的颜色。

填充颜色

设置尺寸文字的背景色。

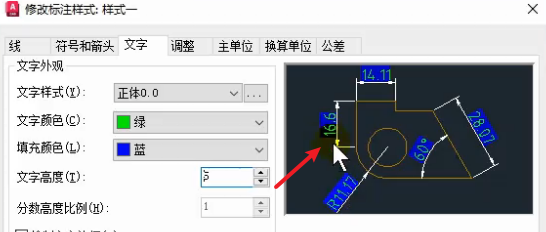

文字高度

【特殊】若 “字体样式” 中设置了固定的字高，则这里不可调整。

【示例】将字高设置为5

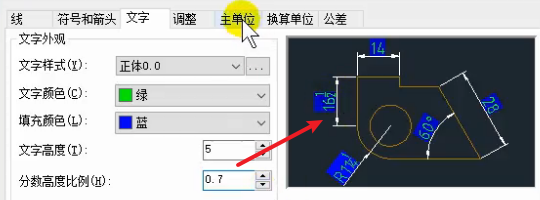

分数高度比例

【描述】就是设置标准分数的高度比例。

【默认值】1 （和前面数字一样高度）

【条件】要设置 “分数”为单位才可用。

【示例】

点击 “主单位”选项；

单位格式下拉，选择 “分数”；

再调整分数高度比例；（例如 0.7）

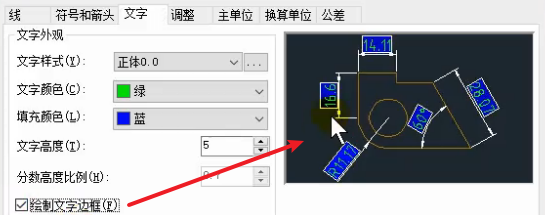

绘制文字边框

勾选，尺寸文字添加边框。

【场景】常用于坐标标注或位置的公差。

3.2、文字位置

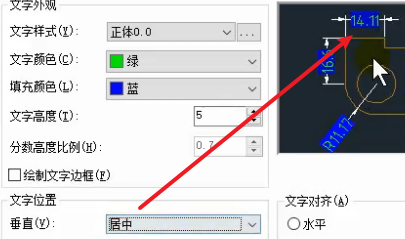

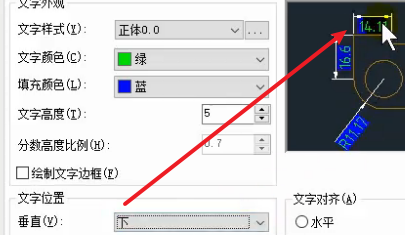

垂直

即：设置尺寸线相对于垂直方向上的位置。

【值】

常用：上、居中。

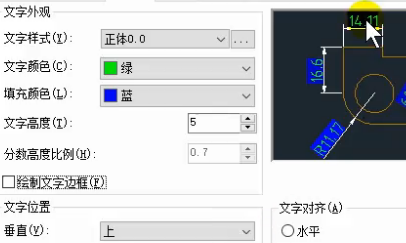

（默认）上：

居中：

下：

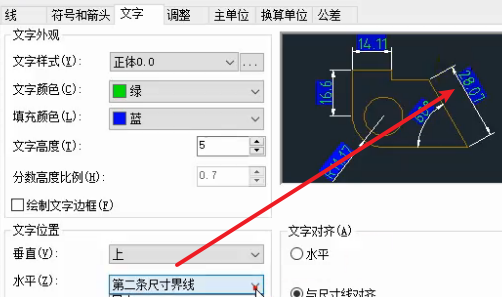

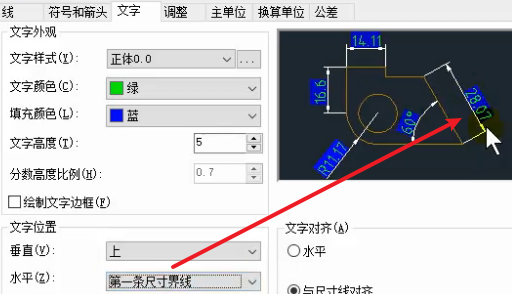

水平

即：设置尺寸文字，相对尺寸线水平方向上的位置。

【值】

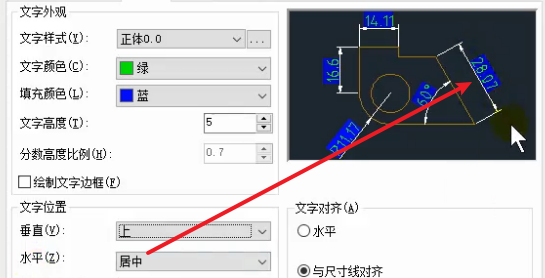

（默认 + 常用）居中：

第一条尺寸界线：

第二条尺寸界线：

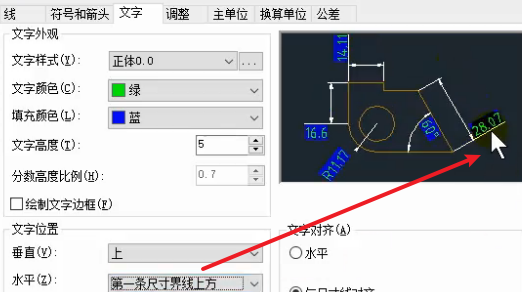

第一条尺寸界线的上方：

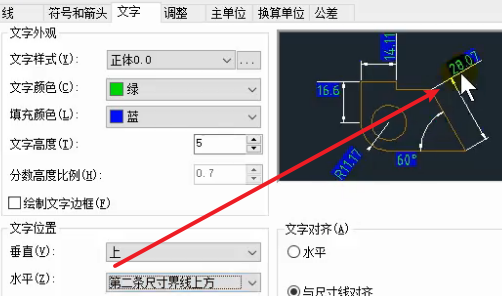

第二条尺寸界线的上方：

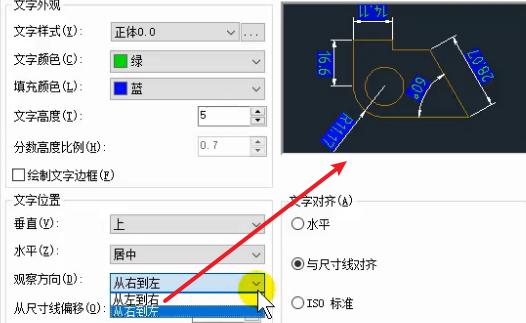

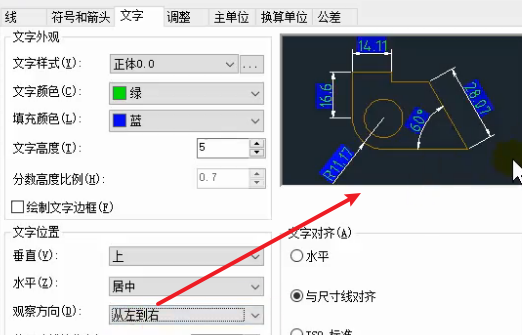

观察方向

即：设置尺寸文字的观察方向。

【值】

（默认 + 常用）从左到右

从右到左：

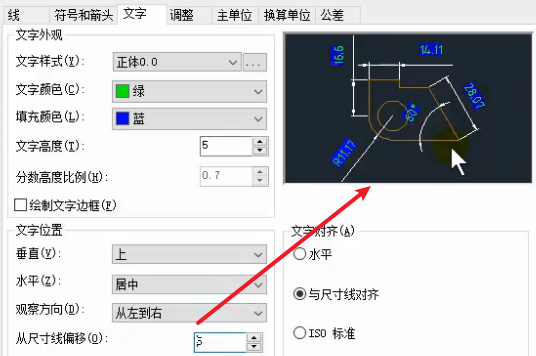

从尺寸线偏移

即：设置尺寸文字 与 尺寸界线之间的距离。

【值】

（默认）0.625

改为5：

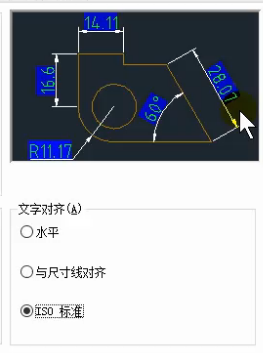

3.3、文字对齐

水平：即设置尺寸文字 以水平方向 放置。

与尺寸线对齐：设置尺寸文字 与尺寸线平行方向 放置。

ISO标准：根据 ISO 标准来放置尺寸文字。

结果：有的是水平、有的是 与尺寸线对齐。

4、调整

【描述】主要设置 文字、箭头 在标注中的布局、以及调整比例等参数。

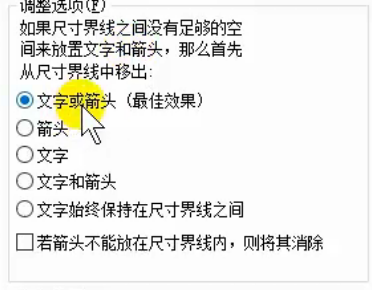

4.1、调整选项

【触发条件/场景】如果尺寸界线之间没有足够的空间来放置文字和箭头，那么首先从尺寸界线中移出：

【选项】

文字或箭头（最佳效果）：自动调整文字与箭头；

箭头：将箭头移动到 尺寸界线的外面；

文字：将文字移动到 尺寸界线的外面；

文字和箭头：将文字与箭头都移动到尺寸界线的外面；

文字始终保持在尺寸界线之间：顾名思义；

（勾选项）若箭头不能放在尺寸界线内，则将其消除。（顾名思义）

【示例1】

例如：直径只标注一半

修改：上面的调整选项选择箭头，结果如图所示：

【示例2】

如图：文字在中间

设置：上面的调整选项选择 文字和箭头；

结果如图所示；

4.2、文字位置

【触发条件/场景】文字不在默认位置上时，将其放置在：

【值】

尺寸线旁边（默认值）：尺寸线与文字始终在一起，移动文字尺寸线跟随移动；

尺寸线上方，带引线：移动文字，尺寸线不会移动，但会创建引线，连接尺寸文字和尺寸线；

（特殊：文字靠近尺寸线，尺寸引线就会消失）

尺寸线上方，不带引线：移动文字，尺寸线不会移动，同时也没有引线相连；

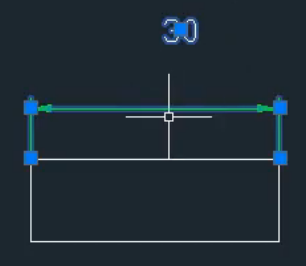

【示例1】尺寸线旁边（跟随移动）



移动后：

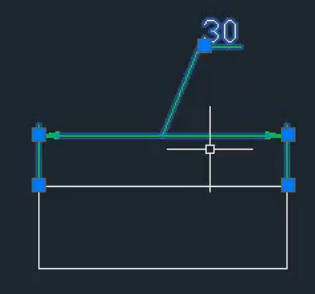

【示例2】设置值为上面第2个（尺寸线上方+带引线）

【示例3】不带引线

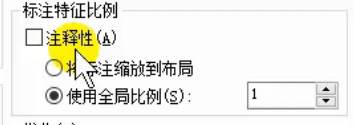

4.3、标注特征比例

【注释性】即设置标注为 注释性标注。

【将标注缩放到布局】

（上面使用不多）

【使用全局比例】（默认，且默认值为1）

（CAD解释）为所有标注样式设置一个比例，这些设置 指定了大小、距离或间距，包括文字和箭头大小。该缩放比例并不更改标注的测量值。

（个人理解）当前标注，所有值按设置比例全局修改。

【示例1】

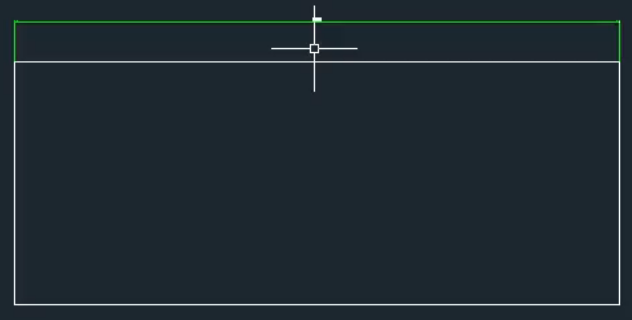

标注一个矩形长度；

问题：文字、箭头都很小，看不清；

处理：设置全局比例来解决；

设置：将 上面的全局比例修改为5；

4.4、优化

【手动设置文字】（勾选生效，默认不勾选）即标注时放弃所有文字自动对正，进行手动放置。

（通常不勾选，保持默认）

【在尺寸界线之间绘制尺寸线】（默认勾选）在标注圆或者圆弧时，在尺寸界线之间是否保留尺寸线。

（通常不勾选，保持默认）

【示例1】

默认：绘制时，尺寸文字自动对正。

设置：勾选上面第一项。

再标注：此时文字随鼠标移动跟随移动，点击后手动确定文字位置。

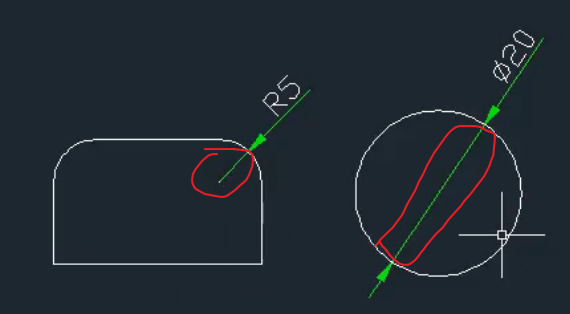

【示例2】

标注一个半径尺寸和一个直径尺寸；

默认：如图所示，圆内的尺寸线都是保留的。

设置：将上面第2项去勾选。

结果：内部尺寸线不显示了。

5、主单位

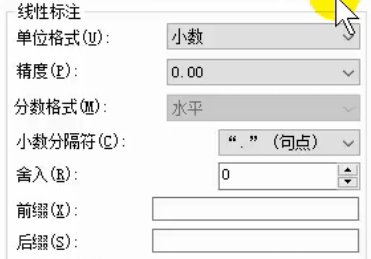

5.1、线性标注

单位格式

【可选值】

【默认值】小数

精度

设置尺寸文字（小数）的精度位数。

【默认值】0.00 （保持2位小数）

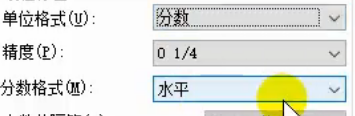

分数格式

【条件】单位格式选择 “分数” 时，才允许设置。

【值】

水平；

对角；

非堆叠；

小数分割符号

【值】

“.”（句点） （常用）

“.”（逗点）

“ ”（空格）

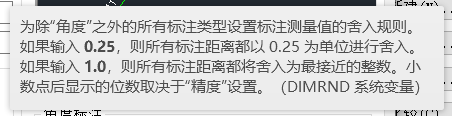

舍入

设置 （除角度之外的）标注测量值的舍入规则。

（个人理解）舍入的精度。

【规则】

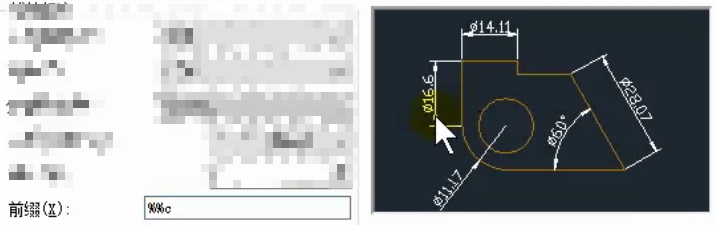

前缀

为尺寸文字添加前缀；

【值】数字、中文、字母、符号等。

【示例】

例如设置为 “%%c“；

结果：尺寸文字就添加了直径符号φ；

后缀

为尺寸文字添加后缀；

5.2、测量单位比例

【设置】

【比例因子】即设置线性标注测量值的比例因子，用于局部放大尺寸。

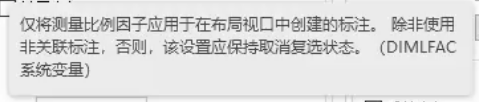

【仅应用到布局标注】（默认不勾选）勾选后，

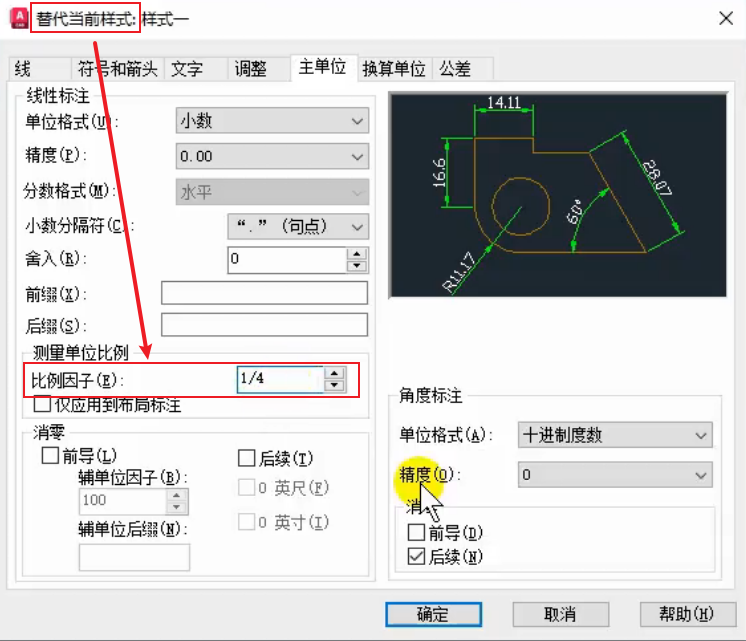

【示例】

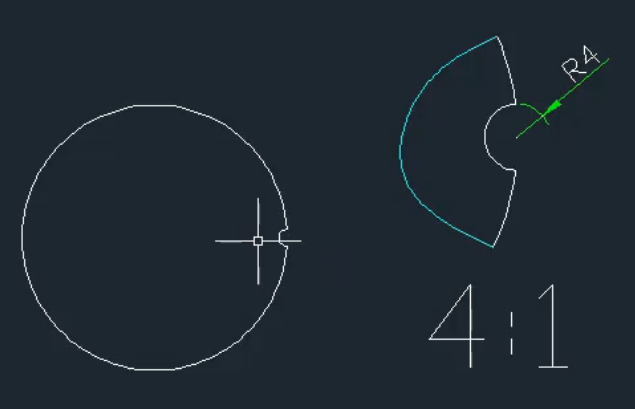

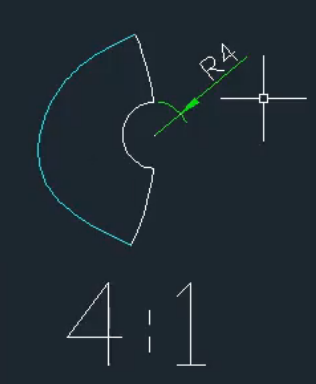

一个局部放大视图；

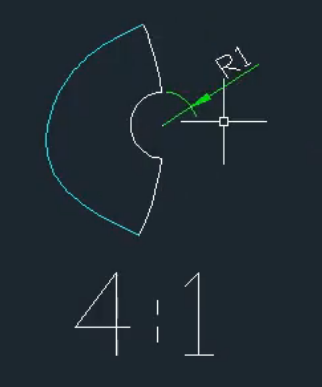

标注半径尺寸；（实际尺寸是1）

技巧：这里可以设置一个 “替代样式”；

设置：

规则：放大多少倍，就将其分子分母倒置输入。

确定；

重新标注下；

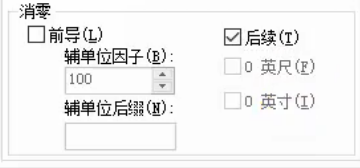

5.3、消零

前导

即：消除小数点前面的0。

【示例】

后续（默认）

即：消除小数点后面的0。

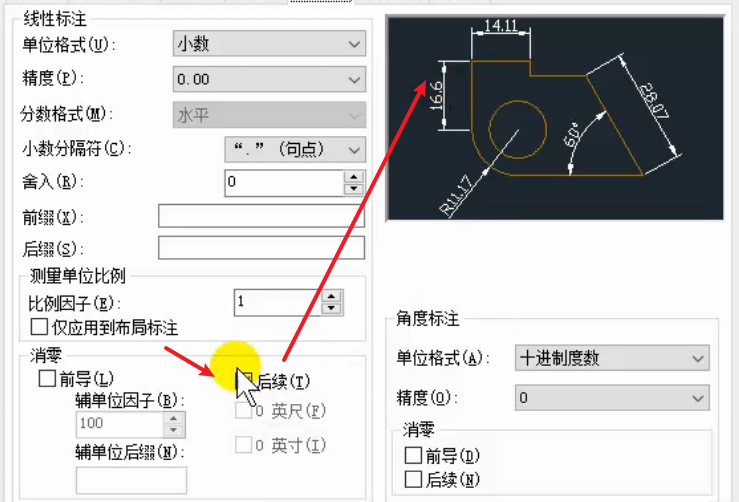

【示例】例如，默认勾选 “后续”消零

这里本来的 16.60 后面的0就被消除了。

取消勾选，后面的0就显示了；

【经验】同样保持默认，即：前导不消零，后续消零。

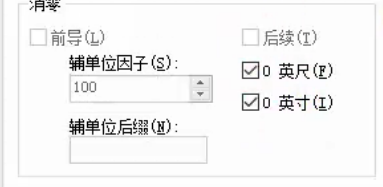

英尺&英寸

【条件】单位格式设置为 “建筑/工程”。

【勾选 - 0英尺】长度小于1英尺时，消除小数部分。

【勾选 - 0 英寸】同理。

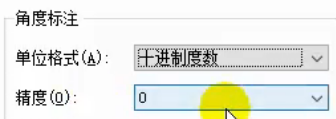

5.4、角度标注

单位格式

【值】

默认：十进制数；

常用：前2种；

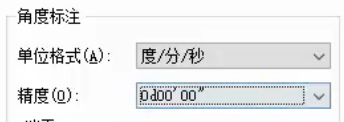

精度

设置不同角度格式的精度等级。

【经验】

十进制，选择整数（即没有小数）

度分秒，精确到秒；

消零

与线性标注消零类似。

6、换算单位

6.0、概述

【作用】主要用于 显示和设置 尺寸文字的 换算单位、精度等级、变量等。

【个人理解】即相对前面的 “主单位” 进行换算后的单位。

【场景】标注双尺寸时

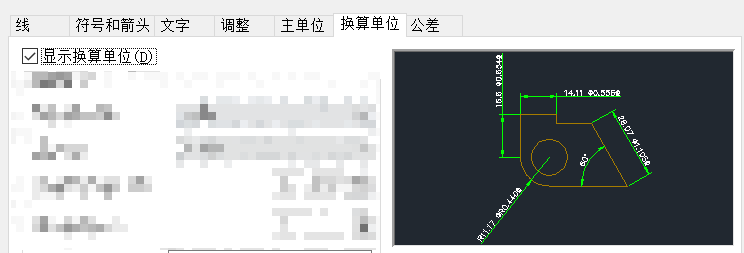

【显示换算单位（条件）】

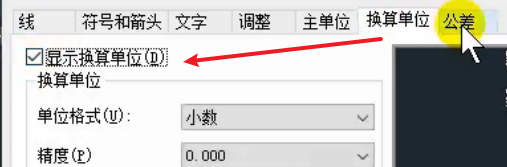

勾选 “显示换算单位”；（勾选后，下面的设置才允许设置）

结果：会显示2种数据。

6.1、换算单位

【单位格式】设置 换算单位 的格式。

【精度】设置 换算单位 的精度。

【换算单位倍数】设置 换算单位 的倍数。

默认 0.03937=1/25.4（1英寸）

【舍入精度】设置除角度之外的，换算单位的精度。

【前缀】换算单位-顾名思义。

【后缀】换算单位-顾名思义。

6.2、消零

换算单位的消零规则（类似上面 线性标注的）

6.3、位置

【主值后】换算单位 放在 主单位 后面。

【主值前】----------------------------- 前面。

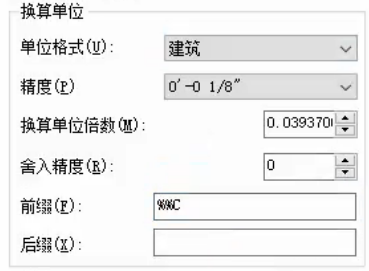

【示例】

（用替代样式测试）

勾选；

格式选择 “建筑”；

精度等级选择 1/8 英寸；

（主单位也添加一个前缀 %%c）

消零勾选；

位置选择主值下；

确定；

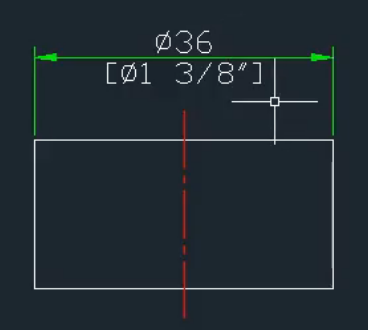

标注下；（就是双尺寸标注，上面是十进制，下面是英寸）

7、公差

【描述】就是用于设置尺寸的公差方式、精度等参数。

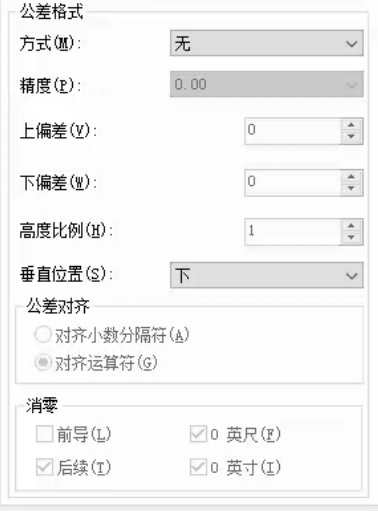

7.1、公差格式

方式

【值】

【示例】例如 “极限偏差'

精度

设置偏差值的小数位数。

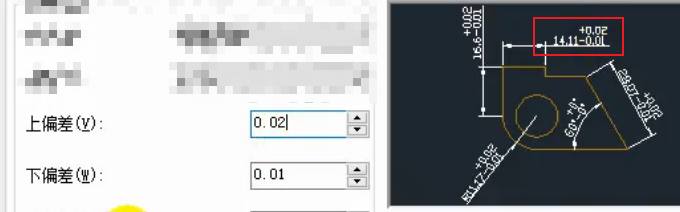

上偏差

下偏差

自动添加正负号；

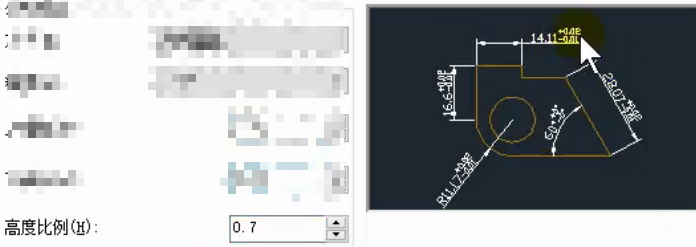

高度比例

就是设置，相对于标注文字的高度比例

默认值1；（见上图）

【经验】极限偏差，一般取0.7。

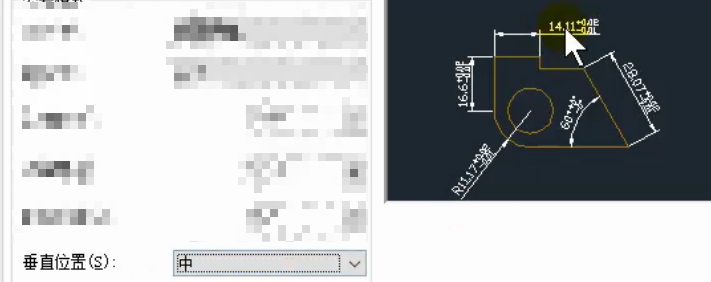

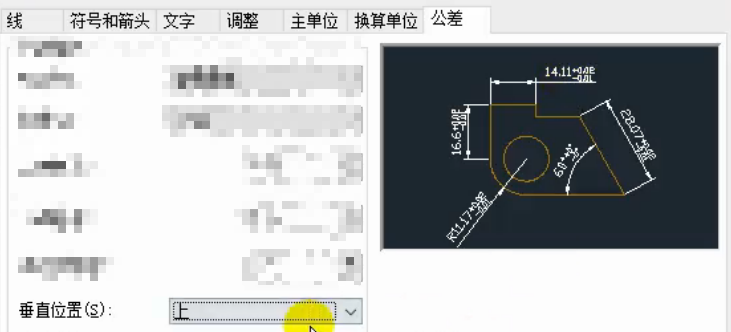

垂直位置

即：设置尺寸文字，相对于公差文字的位置。

【值】

下（默认+常用）：（见上图）

中；（稍上去一点）

上；

公差对齐

【选项】（顾名思义）

对齐小数分隔符；

对齐运算符；（常用）

消零

和上面 线性标注 消零类似。

7.2、换算单位工程

【条件】勾选 “换算单位” 才会生效。

精度

设置换算单位的 公差精度。

消零

（换算单位公差-消零）和上面 线性标注 消零类似。
