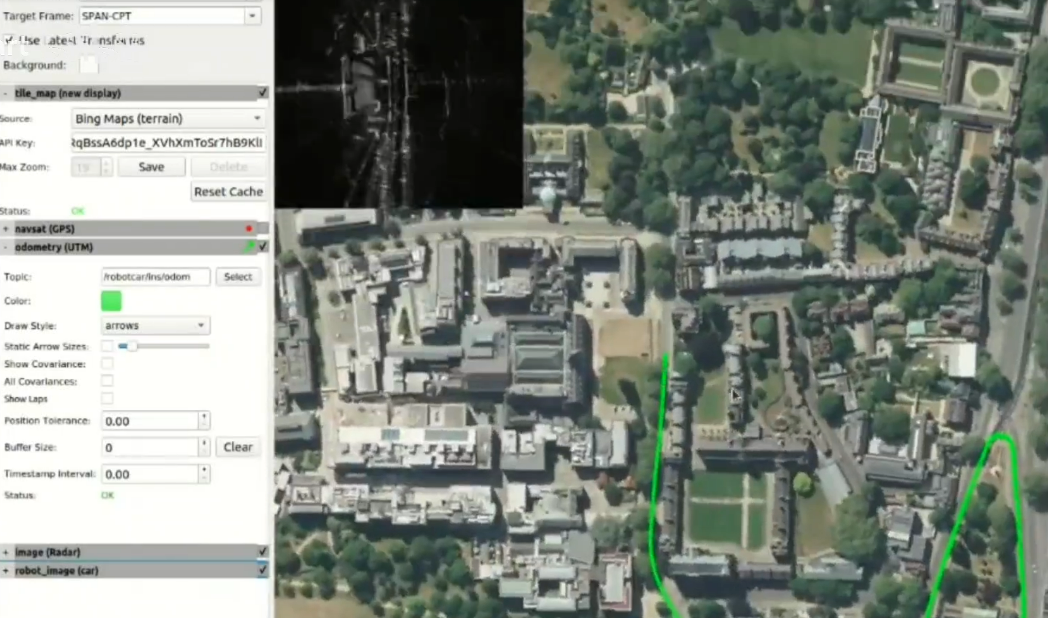

在这里插入图片描述
MapViz是ROS(Robot Operating System)生态系统中一款专注于2D数据可视化的强大工具，由SWRI(Southwest Research Institute)开发和维护。它为机器人导航、自动驾驶等领域提供了高效的地图数据展示平台。

项目概述

MapViz是一个模块化的ROS可视化工具，专为2D地图数据设计。它采用插件架构，允许开发者灵活地扩展功能，支持多种数据类型如GPS定位信息、激光雷达点云、摄像头图像等的实时展示。

核心特性

插件系统架构：
- 类似RVIZ但更专注于2D数据
- 支持开发者编写自定义插件扩展功能
- 提供丰富的预定义插件(点云显示、轨迹绘制等)
技术基础：
- 基于Qt和OpenGL开发，确保流畅的图形渲染
- 充分利用ROS消息系统，支持多种ROS消息类型
跨平台支持：
- 可在Linux、Windows和macOS上运行
- 兼容多种ROS版本(Humble, Iron, Rolling等)
性能优化：
- OpenGL加速渲染，处理大数据量时仍保持流畅
- 支持多分辨率图像和瓦片地图

安装与配置

安装方法

Ubuntu系统通过APT安装：

sudo apt-get install ros-$ROS_DISTRO-mapviz \
                     ros-$ROS_DISTRO-mapviz-plugins \
                     ros-$ROS_DISTRO-tile-map \
                     ros-$ROS_DISTRO-multires-image

从源码编译：

设置Catkin工作空间
添加源码到工作区的src目录
构建工作空间

基本使用

启动MapViz：

rosrun mapviz mapviz

主要功能组件

地图显示：
- 支持多种地图源(包括Stamen地图和天地图API)
- 可配置瓦片地图参数
传感器数据可视化：
- GPS/IMU数据显示
- 激光雷达点云渲染
- 摄像头图像叠加
路径与轨迹：
- 机器人路径记录与回放
- 导航轨迹可视化
插件系统：
- tile_map：瓦片地图显示
- navsat：GPS数据显示
- path：路径绘制
- 自定义插件开发支持

典型应用场景

自动驾驶测试：
- 实时展示车辆传感器数据
- 算法效果验证与调试
机器人导航：
- 监控路径规划和避障策略
- 环境理解可视化
SLAM研究：
- 同步定位与建图过程可视化
- 不同SLAM算法表现评估
地理信息系统：
- 结合GPS数据构建地理空间信息
- 多源地理数据融合展示

高级功能与技巧

使用天地图API替代默认地图：
- 申请天地图API密钥
- 修改Base URL格式适配MapViz
- 配置Custom WMTS Source
数据格式转换：
- 处理不兼容的GPS消息格式(如将novatel_msgs/INSPVAX转换为sensor_msgs/NavSatFix)
性能优化：
- 调整图像质量设置
- 合理配置缓存大小
- 按需加载地图区域

生态与集成

MapViz与ROS生态系统中的多个项目紧密集成：

mapviz_plugins：扩展插件集合
multires_image：多分辨率图像支持
tile_map：瓦片地图处理

最佳实践

视图布局设计：
- 合理安排插件位置
- 突出显示关键信息
- 使用颜色编码增强可读性
数据同步：
- 确保时间戳同步
- 统一坐标系
- 合理设置消息频率
调试技巧：
- 使用rqt_bag配合数据回放
- 保存和加载配置预设
- 利用ROS日志系统

与RVIZ的比较

特性	MapViz	RVIZ
主要用途	2D数据可视化	3D数据可视化
插件系统	专注于地图相关插件	通用机器人可视化插件
性能	优化过的2D渲染性能	全面的3D渲染支持
学习曲线	相对简单	较为复杂
适用场景	地图构建、路径规划	机器人建模、3D环境模拟
