arduino/mixly 使用HT16K33 16*8点阵

一、器材

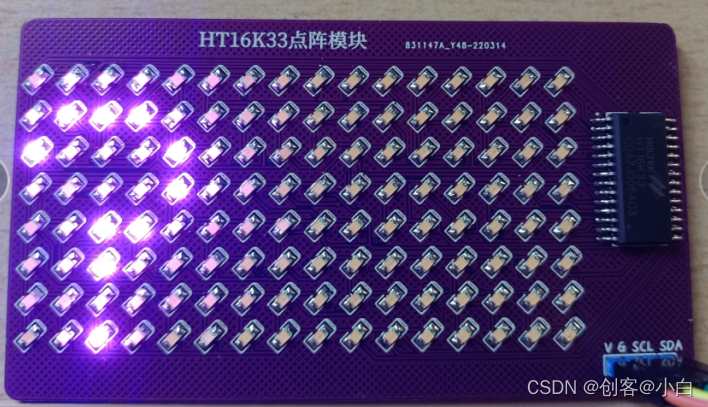

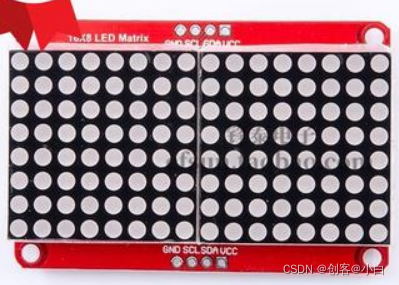

HT16K33 16*8点阵

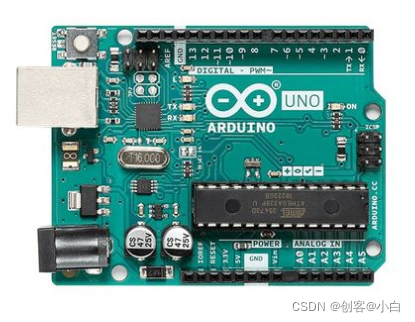

arduino uno



二、接线

HT16K33	arduino uno
vcc	5V
gnd	gnd
SCL	A5
SDA	A4

 三、库文件

arduino 库，首先把库放到arduino的library下

https://gitee.com/zhou-linjun123/Adafruit_LED_Backpack

四、显示字符

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度
  matrix.clear();//清屏
  matrix.setCursor(0,0);//从0行0列开始显示
  matrix.print("?");//显示？
  matrix.writeDisplay();//显示生效
}

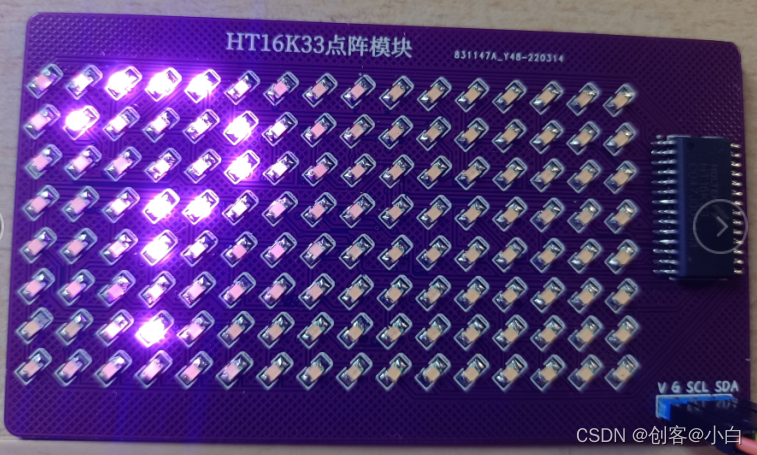

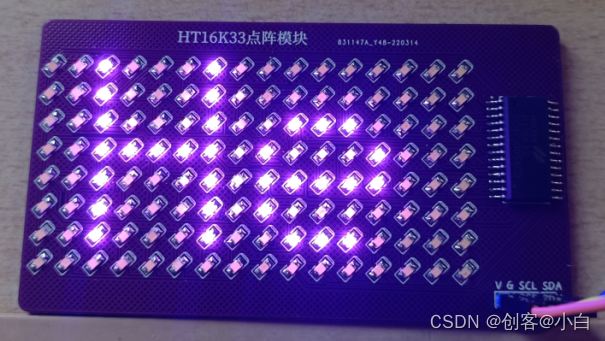

效果

 调节旋转角度

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(0);//设置旋转角度
  matrix.clear();//清屏
  matrix.setCursor(0,0);//从0行0列开始显示
  matrix.print("?");//显示？
  matrix.writeDisplay();//显示生效
  while(1);
}

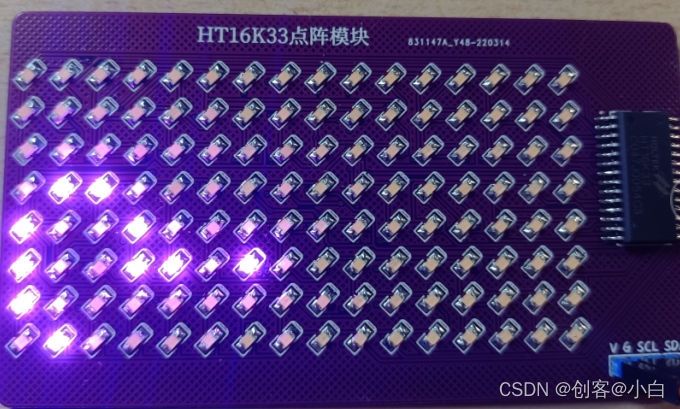

效果

 调节字符显示位置

显示从0行1列开始

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度
  matrix.clear();//清屏
  matrix.setCursor(1,0);//从0行1列开始显示
  matrix.print("?");//显示？
  matrix.writeDisplay();//显示生效
  while(1);
}

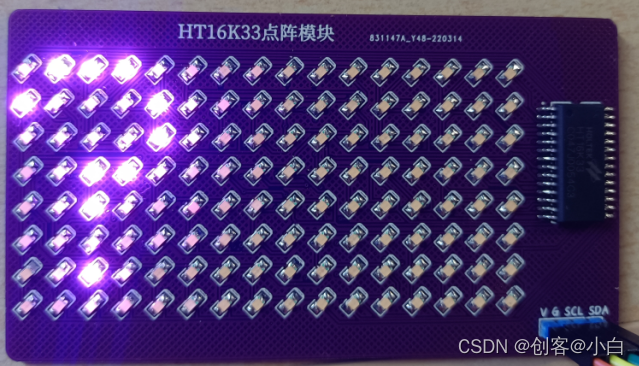

效果

 显示从1行0列开始

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度
  matrix.clear();//清屏
  matrix.setCursor(0,1);//从1行0列开始显示
  matrix.print("?");//显示？
  matrix.writeDisplay();//显示生效
  while(1);
}

效果

滚动显示字符

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度为90度
  for (int8_t x=7; x>=-60; x--) {
    matrix.clear();//清除显示
    matrix.setCursor(x,0);//显示从0行，x列开始
    matrix.print("Hello World");//显示要显示的字符
    matrix.writeDisplay();//显示生效
    delay(100);//延时0.1S
  }
}

效果

滚动显示hello world



需要注意的是这里的x设置

 matrix.setRotation(1);//设置旋转角度为90度
  for (int8_t x=7; x>=-60; x--) {
    matrix.clear();//清除显示
    matrix.setCursor(x,0);//显示从0行，x列开始
    matrix.print("Hello World");//显示要显示的字符
    matrix.writeDisplay();//显示生效
    delay(100);//延时0.1S
  }

 这里的效果是从0行7列开始，后面的那个x>=60里面的60是算出来的，比如需要显示6个字符，一个字符就是36，然后减去前面的7加一，就是30，其他的也是以此类推

显示图片

完整代码

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
static const uint8_t PROGMEM
  smile_bmp[] =
  { B00111100,
    B01000010,
    B10100101,
    B10000001,
    B10100101,
    B10011001,
    B01000010,
    B00111100
    };
void loop() {

  matrix.setRotation(1);//设置旋转角度为90度
  matrix.clear();//清屏
  matrix.drawBitmap(0, 0, smile_bmp, 8, 8, LED_ON);//在0行0列开始显示图片，图片大小为8*8
  matrix.writeDisplay();//显示生效
}

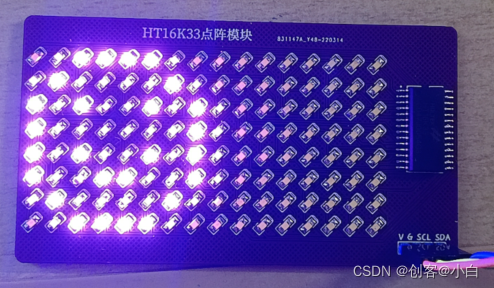

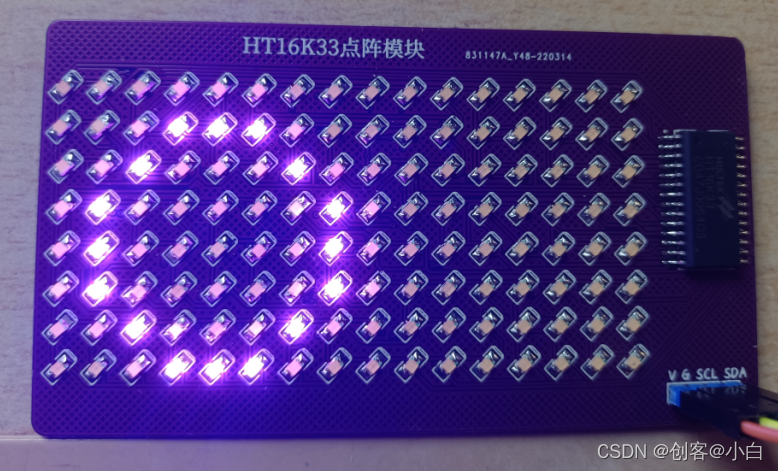

效果

 画点

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度为90度
  matrix.clear();      // 清除显示
  matrix.drawPixel(0, 0, LED_ON); //在0行0列画点
  matrix.writeDisplay();  // 显示生效
}

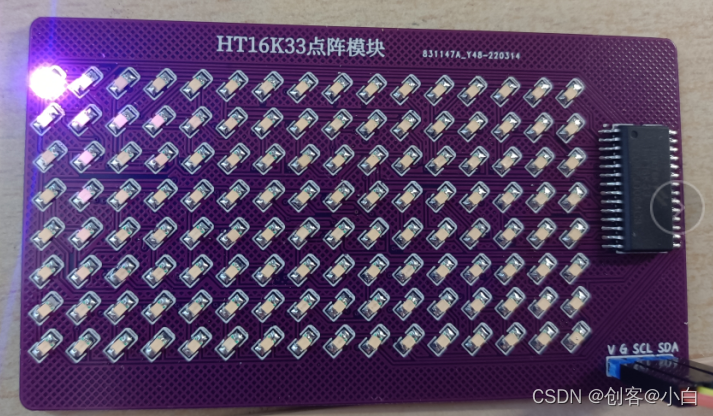

效果

 画线

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度为90度
  matrix.clear();      // 清除显示
  matrix.drawLine(0,0, 15,7, LED_ON); //从0行0列开始，到7行15列为止
  matrix.writeDisplay();  // 显示生效
}

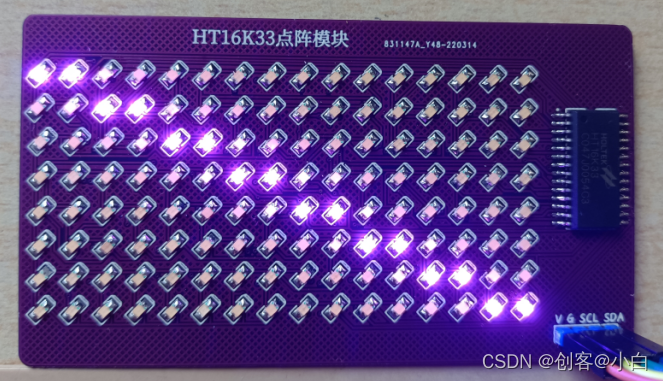

效果

画空心矩形

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度为90度
  matrix.clear();      // 清除显示
  matrix.drawRect(0,0, 16,8, LED_ON);//画矩形，左上角为0，0，右下角为8，16
  matrix.writeDisplay();  // 显示生效
}

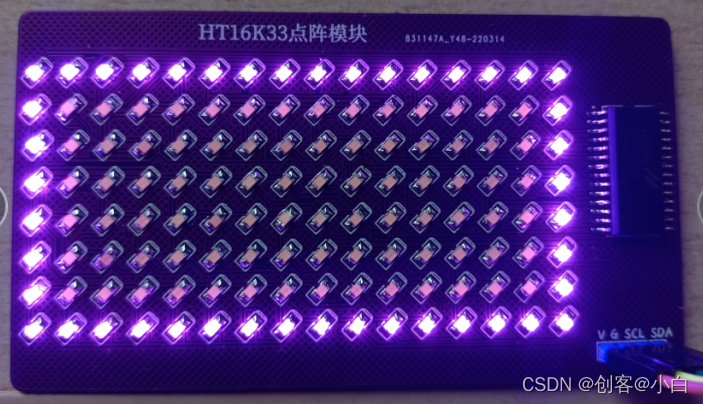

效果

 画实心矩形

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度为90度
  matrix.clear();      // 清除显示
  matrix.fillRect(0,0, 16,8, LED_ON);//画实心矩形，左上角为0，0，右下角为8，16
  matrix.writeDisplay();  // 显示生效
  while(1);
}

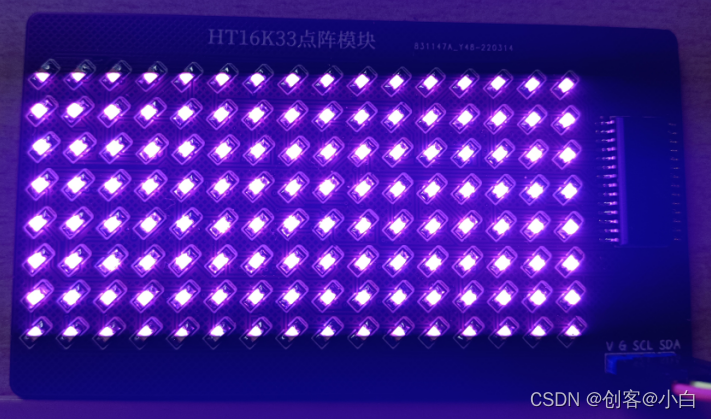

效果

 画圆

完整程序

#include <Wire.h>
#include <Adafruit_GFX.h>
#include "Adafruit_LEDBackpack.h"

Adafruit_8x16matrix matrix = Adafruit_8x16matrix();

void setup() {
  matrix.begin(0x70);  //初始化
}
void loop() {

  matrix.setRotation(1);//设置旋转角度为90度
  matrix.clear();      // 清除显示
   matrix.drawCircle(4,4, 3, LED_ON);//画圆，圆心为4，4，半径为3
  matrix.writeDisplay();  // 显示生效
  while(1);
}

效果
