数字高程模型（DEM）是高程值的网格化数组。DEM可以有许多不同的来源；例如，轮廓线、三角形不规则格网（TIN）或立体像对。当从立体像对中提取DEM时，未编辑的结果通常被称为数字表面模型或DSM，因为它表示的是地表面高度（树木、建筑物等顶部的高度）而不是地表高度。当编辑DSM移除了树木或建筑物等特征的高度时，生成的产品通常称为数字地形模型或DTM，因为它反映了地表高度而不是地表高度加上对象高度。
DEM可以认为是数字地形模型DTM的一个分支。DTM是描述包括高程在内的各种地貌因子，如坡度、坡向、坡度变化率等因子在内的线性和非线性组合的空间分布，而DEM是零阶单纯的单项数字地貌模型，其他如坡度、坡向及坡度变化率等地貌特性可在DEM的基础上派生。
卫星图像和航空图像包含地形变化和传感器几何形状的固有扭曲。正射校正过程消除了图像中的失真，从而提供恒定比例的图像，其特点在于正确的笛卡尔位置。经正射校正的图像允许用户获得距离、角度和区域的精确测量。DEM在正射校正过程中起着不可或缺的作用，因此在校正原始卫星和航空图像中的失真时，使用精确的DEM是至关重要的。
PCI软件中DEM编辑工具是一种快速简便的工具，用于消除不规则现象并创建更准确的模型，进而生成更准确的正射影像。
使用Focus中DEM编辑窗口仅添加一个可写的DEM就可操作，通常转换为PIX格式就可操作。但是，要完全使用DEM编辑窗口中的所有可用功能并产生最佳的DEM，DEM文件应包含其他信息。如果DEM文件是从核线中提取的，则可以利用该影像做参照来辅助进行编辑。
DEM编辑器不需要特殊的3D观看辅助，如3D眼镜，因为该工作是在单一观看环境中完成的。该工具会自动在用户定义的区域中重新生成两个立体正交图像，以检查垂直精度。同时可以在DEM的不同区域中快速生成正射影像，以方便快速检查复杂的地形中输出的正射影像，提前在ortho-mosaicking过程之前解决DEM中的问题。
下面通过两个案例在表述DEM编辑简单过程，第一案例通过简短的演示熟悉DEM编辑窗口和过程。第二部分是更深入，概述如何使用多个多边形来编辑DEM。官网链接： https://support.pcigeomatics.com/hc/en-us/articles/204927279-Live-DEM-Editing#h_2f3a81ac-ce34-44d2-95f9-6dc1a87bde54
部分操作官网上传了视频，需要梯子去youtube，自行操作吧！
案例1—快速编辑一块城区
-
打开Geomatica Focus应用程序。。
-

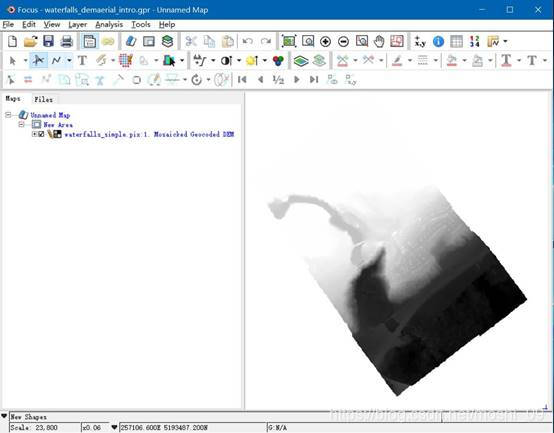

添加文件加载到 Focus的Maps选项下。注意：默认的视图为灰度图
-

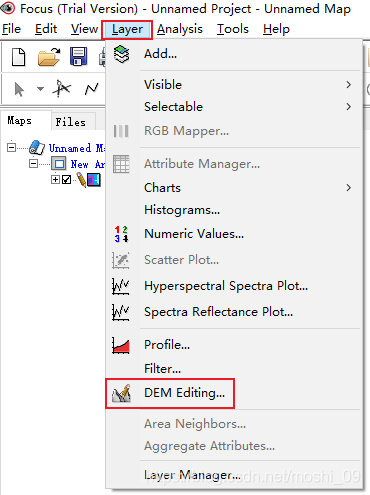

在 Focus 菜单栏中，点击 Layer 菜单下的 DEM Editing。
-

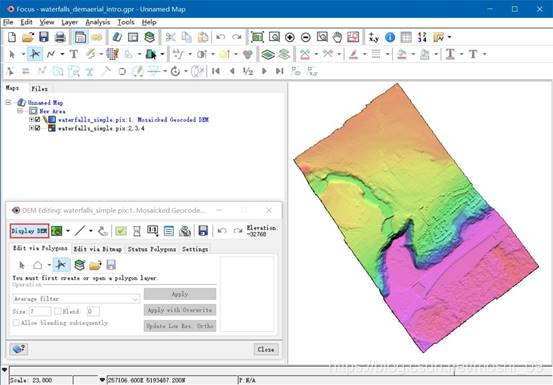

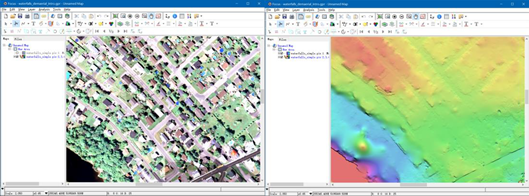

将打开“实时DEM编辑”窗口，现在将DEM渲染为动态的伪彩色山体阴影
Tips：Display DEM 按钮允许在彩色晕渲地形 DEM 和正射预览之间转换。一个正射预览图是初步的正射镶嵌影像，是使用创建 DSM 时计算出的数字地形模型创建的。
-
使用 Focus 工具条上的 Zoom in 放大工具，放大想要编辑的区域。此时会发现初步的正射镶嵌会显示出一些问题，屋顶轮廓线不直，并且树周围有些模糊。使用 DEM 编辑便可以将标高变平，创建出更好的正射视图。
-

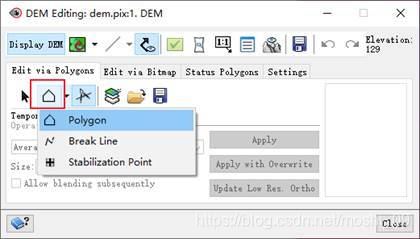

单击创建多边形层按钮
-

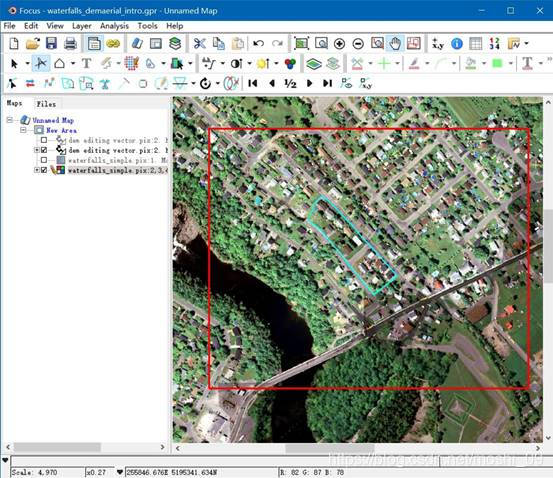

创建矢量面，将要编辑的房屋周围的多边形数字化
-
在DEM编辑窗口选择 Terrain filter(flat)，Size 100（搜索半径），Grandient 40。
-

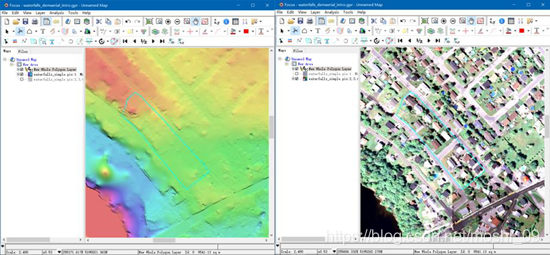

点击 Apply 应用，会注意到房屋被移除，这是由于我们利用地面高度均值替换了该处标高。
-
在 DEM 编辑窗口，单击 Define Preview Region (定义预览区域)按钮
-

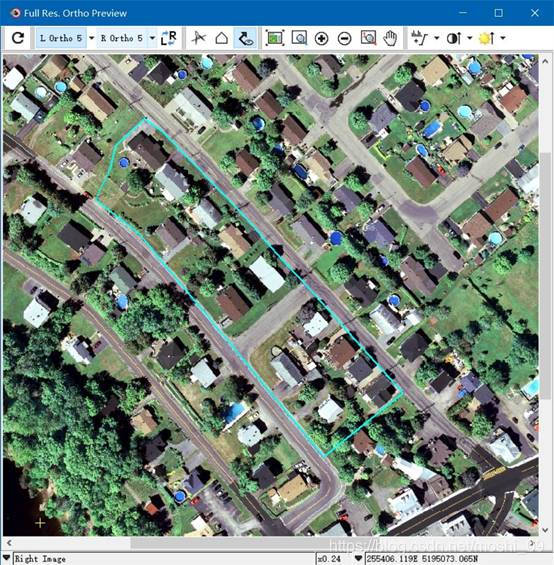

在已经完成编辑的区域画一个多边形，则打开 Full Res：Ortho Preview 窗口。
-
在 Full Res:Ortho Preview 窗口中，可以点击左和右的下拉箭头，可以选择不同的视图。
Focus 窗口中对比滤波后的正射预览图和未经过滤波的正射预览图时会发现，建筑物的轮廓线变得整齐，树木也不再模糊成片，这是移除变形并将高程值平均的结果。
- 现在可以利用 DEM 编辑窗口中的 Save 保存按钮将编辑过的 DEM 进行保存。此时， DEM 经过了精确的编辑，可以应用到各种处理过程中，比如，应用到正射校正和镶嵌中。
案例2—修复立交桥
-

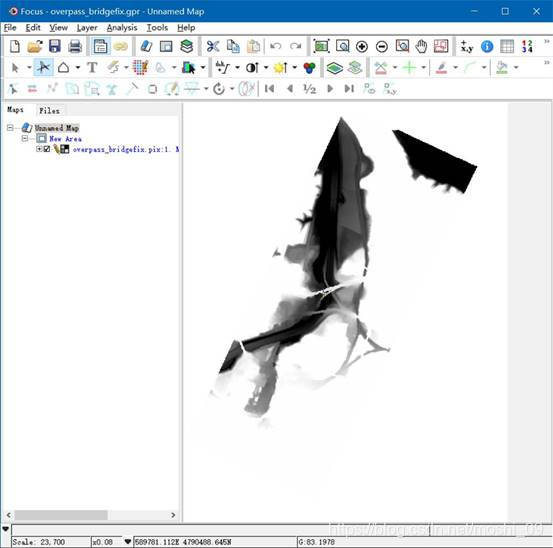

加载文件到Focus中的Maps视图
-
在 Focus 菜单栏中，点击 Layer 菜单下的 DEM Editing。

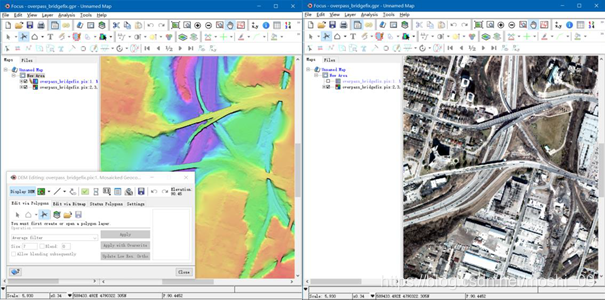

在线 DEM 编辑窗口打开，且 DEM 当前以动态伪彩色渲染方式呈现。
编辑高架桥和坡道
在这里感兴趣的区域为下图显示的这座桥和坡道
-

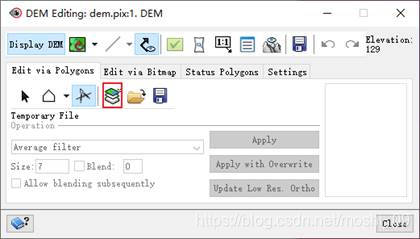

在 DEM 编辑窗口，在 Edit via Polygons 选项卡下，点击 Open Polygon Layer 按钮。
-
在列表中添加已有 bridgefix_vec.pix 文件下的 DEM Editing Polygons 这个多边形图层。
-
点击 OK
-

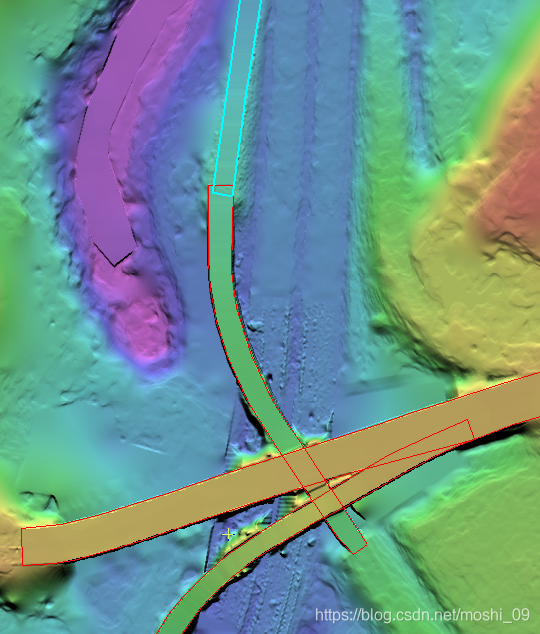

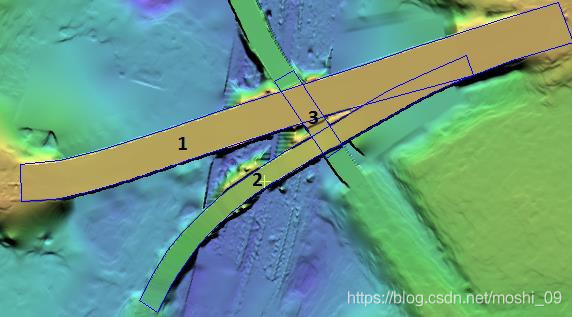

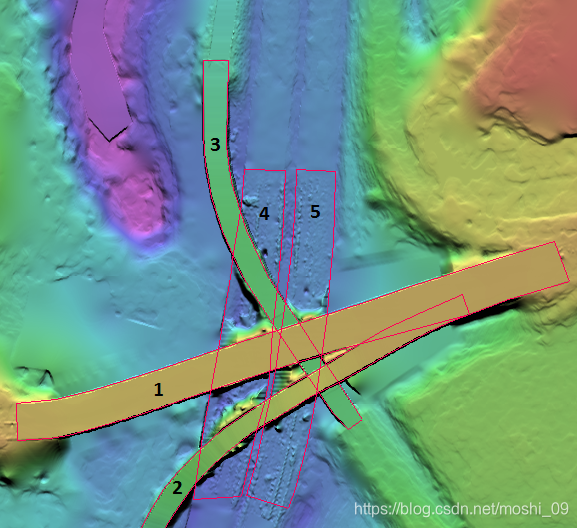

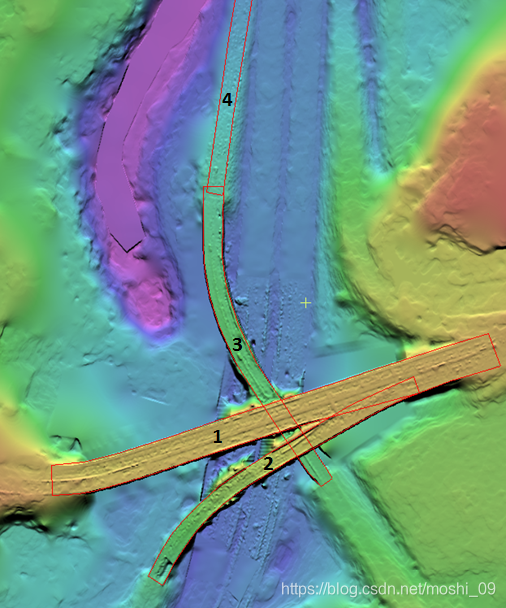

一个包含有一组多边形的矢量图层加载到视图中，这些多边形正处于我们要编辑的桥的位置。通过下图的编号来区分各个多边形。
-
在 Focus 工具条上，点击 Selection Tool 选择工具。
-
选中编号为 1 的多边形。
-
在 DEM 编辑窗口，将 Operation 变为 Road Median Filter。
-
将 Size 大小设置为 50（单位是像素大小，若空间分辨率为1m，则表示50m）。
-
点击 Apply with Overwrite 应用设置。
注意：应用 Apply with Overwrite 允许 DEM 操作应用到选中多边形下的所有像素上， 即便这些像素也被另一多边形覆盖，也会执行操作。这里应用 Apply with Overwrite 工具， 是由于多边形 3 与多边形 1 有一段相交，而多边形 1 是位于顶层的桥，因此需要应用 Apply with Overwrite。 -
选择编号为 2 的多边形。
利用与多边形 1 相同的 Road Medium Filter 设置。 -
点击 Apply with Overwrite。
-
选择多边形 3
-
点击 Apply 应用。
多边形 3 是位置较低的一段桥，点击 Apply（而不是 Apply with Overwrite）， 这样便不会覆盖掉位于其上层的桥的高程信息。 -
选择多边形 4
-
点击 Apply with Overwrite。

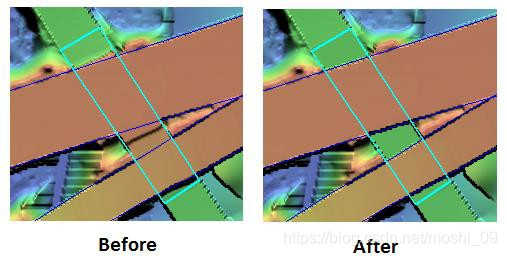

此时，该地区的所有桥和坡道变得精确且平滑，下一步需要清理桥的下面。
编辑桥和斜坡下面的道路
- 在 DEM 编辑窗口，Edit via Polygon 选项卡下，点击 Open Polygon Layer 按钮。
- 选择列表中的第二个多边形图层（RoadFix）。

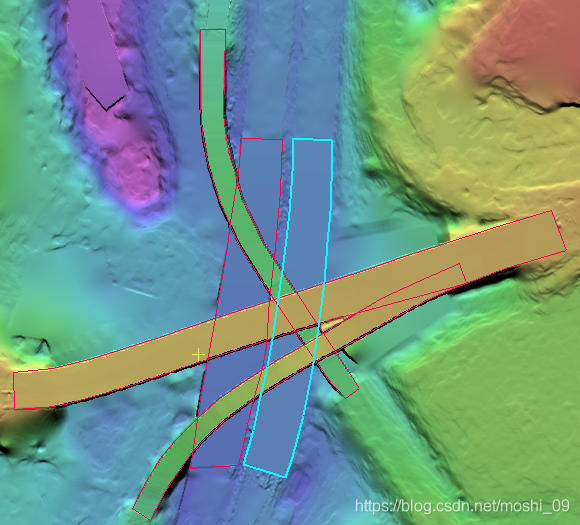

一组新的多边形加载到地图上，下图显示了各个多边形的编号。
在这一步，多边形 1 和 2 不进行任何编辑，只用它们来防止在多边形 3 上进行的操作覆盖掉多边形 1 和 2 上的信息。
-
使用选择工具选中多边形 3。
-
在 DEM 编辑窗口，将 Operation 变为 Opposite ends fill (blend ends only)。
-
点击 Apply 进行应用。
此时，位于多边形 1 和 2 下面的道路被清除。
-
在 DEM 编辑窗口，Edit via Polygon 选项卡下，点击 Open Polygon Layer 按钮。
-
在选择图层窗口，点击文件的下拉列表选择 bridgefix_vec.pix。
-
选择列表中第三个多边形（Bottom Roads），单击 OK。
在这一步，多边形 1、2、3 不进行任何编辑，只用它们来防止在多边形 4 和 5 上进行的操作覆盖掉多边形 1、2、3 上的信息。 -
使用选择工具选择多边形 4。
-
在 DEM 编辑窗口，将 Operation 变为 Opposite ends fill（blend ends only）。
-
单击 Apply 应用。
沿多边形 4 下面的噪声被清理且道路变得平滑。 -
使用选择工具选中多边形 5。
-
在 DEM 编辑窗口中，将 Operation 变为 Opposite ends fill（blend ends only）。
-
点击 Apply 应用。
沿多边形 5 下面的噪声被清理且道路变得平滑。现在这个 DEM 能够准确表示立交桥的标高和坡度。
检查已定义的区域
-
在 DEM 编辑窗口，点击 Define Preview Region 按钮定义一个预览区域，如下图（红色框）。
-
在 Full Res：Ortho Preview 窗口，点击 Flicker Left/Right Image 按钮。窗口中，左边和右边的立体像对影像会开始来回地闪烁。
现在可以利用 DEM 编辑窗口中的 Save 保存按钮将编辑过的 DEM 进行保存。此时，DEM 经过了精确的编辑，可以应用到各种处理过程中，比如应用到正射校正和镶嵌中。
