Kubernetes类比为“现代化港口物流系统“

我们可以将Kubernetes的架构和组件类比为"现代化港口物流系统",用货船、集装箱、码头、调度中心等元素生动映射Kubernetes的运作机制:


场景设定

港口 = Kubernetes集群
货物 = 应用程序
集装箱 = Pod
货船 = Node(工作节点)
码头控制塔 = Master节点
物流计划表 = Deployment
调度中心 = Service
海关关卡 = Ingress
货物清单 = ConfigMap/Secret
临时仓库 = Volume

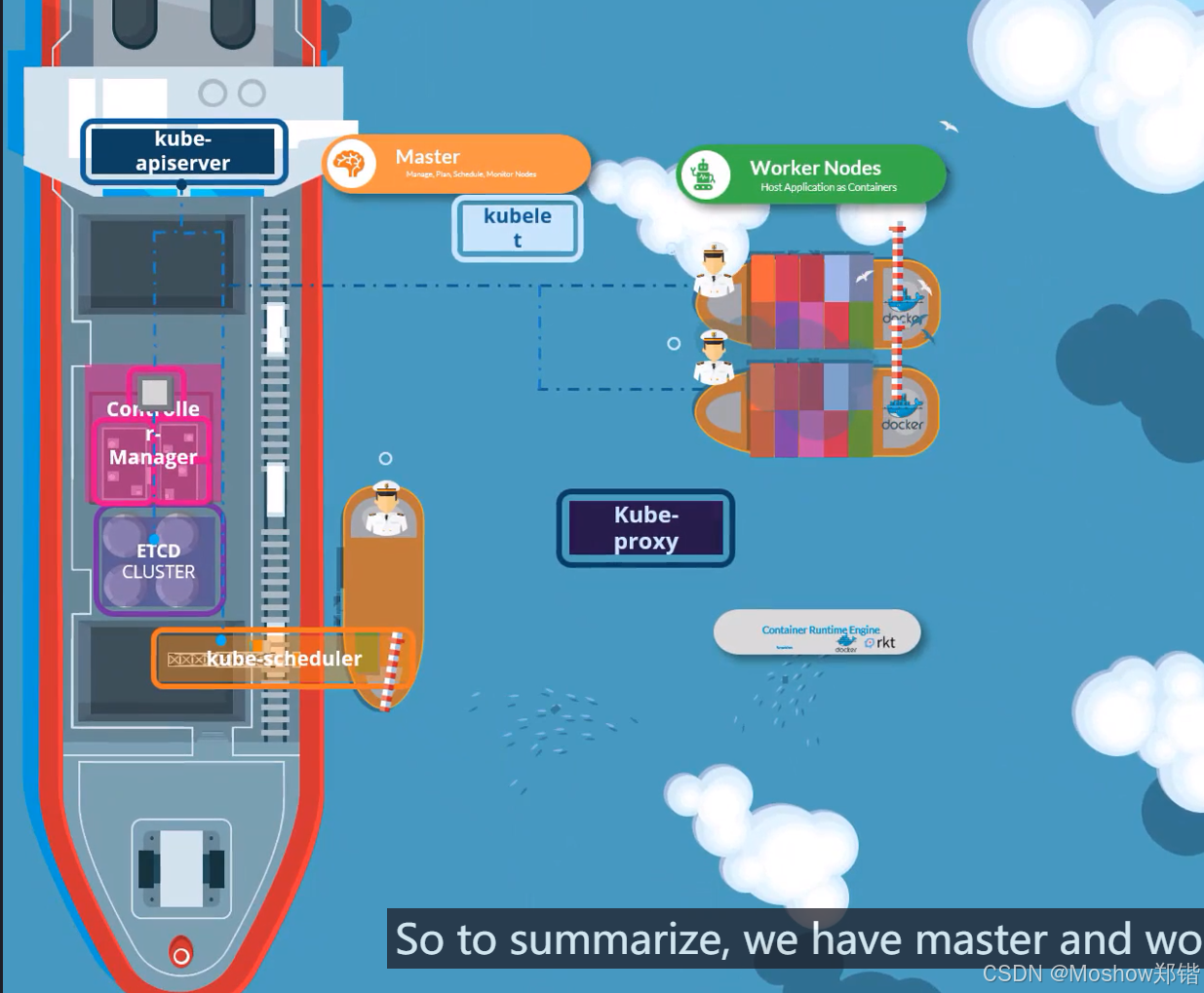

核心组件对应关系

外海(Internet)
│
└─海关(Ingress)← 外部货轮(用户请求)
   │
   └─港口集群
      ├─控制塔(Master)
      │  ├─总控室(API Server)
      │  ├─调度算法(Scheduler)
      │  ├─货物登记(etcd)
      │  └─巡检机器人(Controller)
      │
      └─货船舰队(Nodes)
         ├─货船A → 引擎(kubelet) + 雷达(kube-proxy) + 集装箱(Pod)
         ├─货船B → 同上
         └─货船C → 同上
1. 码头控制塔(Master节点)
  • 港口总控室(API Server):所有指令的入口,船长(用户)通过无线电(kubectl)向总控室发送装货/卸货指令

  • 调度算法中心(Scheduler):决定哪些货船(Node)装载哪些集装箱(Pod),基于货船容量、当前位置等

  • 货物登记处(etcd):记录所有货船、集装箱、航线计划的数据库

  • 巡检机器人(Controller Manager):持续检查实际货物状态是否与计划一致(如发现货船沉没,立即重新调度)

2. 货船舰队(Node节点)
  • 每艘货船

    • 引擎室(kubelet):接收控制塔指令,管理本船集装箱的装卸、维护

    • 通信雷达(kube-proxy):处理与其他货船的通信,确保货物运输路线正确

    • 集装箱区(Pod运行环境):实际装载集装箱(Pod)的区域

    • 吊机系统(容器运行时):负责具体集装箱的装卸操作(Docker/Containerd)

3. 标准集装箱(Pod)
  • 每个集装箱可装多个关联包裹(容器),如:

    • 主包裹:Web服务器(Nginx容器)

    • 附属包裹:日志收集器(Filebeat容器)

    • 共享空间:包裹间的隔层共享目录(Volume)

4. 物流计划部(Deployment)
  • 制定标准化运输计划:

    • 需要多少相同集装箱(副本数)

    • 如何更新货物(滚动更新策略)

    • 应急回滚方案(版本回退)

  • 例如:"需要5个标有v2的红色集装箱,每小时更新2个"

5. 调度中心(Service)
  • 给集装箱组分配固定IP(虚拟IP),对外提供统一访问门户

  • 自动更新货船位置表(Endpoints),即使货船更替也能持续服务

  • 例如:"所有运往欧洲的货物(app=eu-tax)都通过3号码头(ClusterIP:10.3.3.3)中转"


典型工作流程

  1. 船长(用户)提交物流计划表(Deployment YAML)到控制塔

  2. 控制塔的调度算法中心(Scheduler)选择三艘货船(Node)

  3. 目标货船启动引擎(kubelet),用吊机(容器运行时)装载三个集装箱(Pod)

  4. 调度中心(Service)为这组集装箱分配虚拟码头地址(ClusterIP)

  5. 海关(Ingress)对外开放7号码头,外部货轮可通过域名访问

  6. 当一艘货船故障时,巡检机器人(Controller)立即在其他货船启动新集装箱


特殊组件类比

  • ConfigMap/Secret
    装在防水信封里的货物清单(配置文件),明暗两种版本(普通配置 vs 加密信息)

  • Persistent Volume
    港口永久仓库,即使集装箱销毁,货物(数据)仍然保留

  • Helm
    自动化物流公司,打包整套货物方案(Chart),包含集装箱、计划表、仓库的完整方案

  • Operator
    专业货物管家,能自主处理数据库等特殊货物的复杂运维操作
