蓝牙Mesh协议规范深度剖析:架构设计、安全机制与开发实践指南

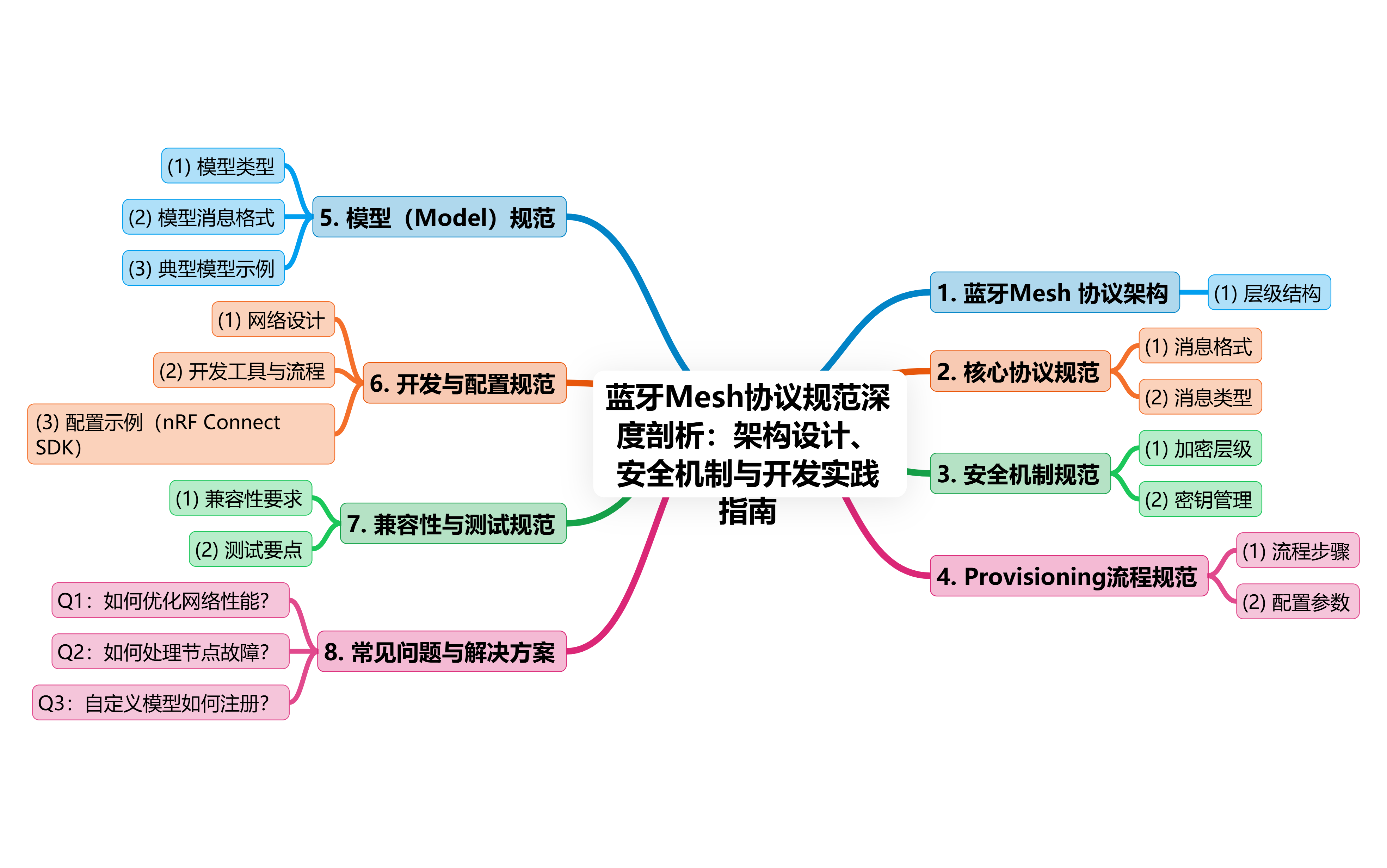

 目录

1. 蓝牙Mesh 协议架构

(1) 层级结构

2. 核心协议规范

(1) 消息格式

(2) 消息类型

3. 安全机制规范

(1) 加密层级

(2) 密钥管理

4. Provisioning流程规范

(1) 流程步骤

(2) 配置参数

5. 模型(Model)规范

(1) 模型类型

(2) 模型消息格式

(3) 典型模型示例

6. 开发与配置规范

(1) 网络设计

(2) 开发工具与流程

(3) 配置示例(nRF Connect SDK)

7. 兼容性与测试规范

(1) 兼容性要求

(2) 测试要点

8. 常见问题与解决方案

Q1:如何优化网络性能?

Q2:如何处理节点故障?

Q3:自定义模型如何注册?

总结

以下是关于 蓝牙Mesh(Bluetooth Mesh)协议规范 的详细解析,涵盖协议架构、数据格式、安全机制及开发规范:




1. 蓝牙Mesh 协议架构

蓝牙Mesh 协议分为 7层,遵循 分层设计原则,确保功能模块化与可扩展性:

(1) 层级结构

层级

功能

物理层(PHY)

基于 蓝牙低功耗(BLE) 的物理信道,工作频率 2.4 GHz。

链路层(LL)

管理设备间BLE连接,支持 ADV(广播)SCAN(扫描) 操作。

网络层(Net)

负责路由、加密和消息泛洪,定义 源地址、目标地址、TTL(跳数限制)。

传输层(Transport)

确保消息可靠传输,支持 确认机制 和 重传策略。

访问层(Access)

处理模型(Model)逻辑,定义 消息类型(如状态设置、事件通知)。

安全层(Security)

提供 端到端加密 和 密钥管理,确保通信安全。

应用层(Application)

用户可见的功能(如照明控制、传感器数据采集)。


2. 核心协议规范

(1) 消息格式

蓝牙Mesh 消息通过 分层封装 传递,典型结构如下:

BLE PDU (广播数据单元)
├─ BluetoothMesh PDU
│  ├─ Network PDU
│  │  ├─ 控制字段(如 TTL、源地址、目标地址)
│  │  ├─ 加密负载(使用 Network Key)
│  │  └─ MIC(消息完整性检查)
│  └─ Transport PDU
│     ├─ 控制字段(如重传计数、确认标志)
│     ├─ 加密负载(使用 Application Key)
│     └─ MIC
└─ Application PDU
   ├─ 模型消息(如 Light On/Off Set)
   └─ 元素地址(Element Address)

(2) 消息类型

类型

描述

控制消息(Control)

网络管理消息(如 Proximity、Heartbeat)。

访问消息(Access)

模型间交互消息(如状态设置、状态获取)。

配置消息(Config)

设备配置消息(如添加节点、密钥更新)。


3. 安全机制规范

(1) 加密层级

蓝牙Mesh 采用 多层加密,确保端到端安全:

  1. 网络层加密

    1. 使用 Network Key (NetKey) 加密消息负载,防止未授权节点监听。

    2. 消息完整性通过 MIC(消息完整性代码) 验证。

  2. 应用层加密

    1. 使用 Application Key (AppKey) 加密模型间通信,确保应用层数据安全。

  3. 密钥类型

    1. Network Key:网络全局密钥,用于网络层加密。

    2. Application Key:绑定到模型,用于应用层加密。

    3. Device Key:设备唯一密钥,用于Provisioning阶段认证。

(2) 密钥管理

  • 密钥分发

    • 通过 Provisioner 安全分发密钥,使用 EC Diffie-Hellman 协商密钥。

  • 密钥轮换

    • 支持动态更新密钥,确保长期安全性。

  • 安全关联(Security Association)

    • 每个节点需绑定到一个或多个 Application Key。


4. Provisioning流程规范

Provisioning 是设备入网的核心流程,分为 6个阶段:

(1) 流程步骤

1)邀请(Invitation)

  • Provisioner 发送 Provisioning Invite 消息,启动流程。

2)输入输出(Input/Output)

  • 设备通过 OOB(带外) 方式(如按钮、二维码)验证身份。

3)公钥交换

  • 使用 EC Diffie-Hellman 协商共享密钥。

4)数据加密

  • 后续通信使用 Provisioning加密 传输数据。

5)配置数据

  • 分配 UUID、IV Index、Device Key 等参数。

6)完成(Complete)

  • 设备加入网络,成为正式节点。

(2) 配置参数

  • 节点地址

    • Unicast Address:唯一标识节点(范围:0x0000-0x7FFF)。

    • Group Address:组播地址(范围:0x8000-0xFFFF)。

    • Virtual Address:基于密钥的虚拟地址(可动态生成)。


5. 模型(Model)规范

(1) 模型类型

蓝牙Mesh 定义了两类模型:

1)预定义模型

  • 由蓝牙SIG定义,确保兼容性:

    • 基础模型:如 Config Model(配置)、Health Model(故障报告)。

    • 功能模型:如 Lighting Model(照明控制)、Sensor Model(传感器)。

2)自定义模型

  • 开发者可扩展的私有模型,需注册 Model ID(需向蓝牙SIG申请)。

(2) 模型消息格式

模型消息遵循 统一结构:

Message Type (1字节)
├─ Opcode(操作码,标识消息类型)
└─ 参数(如状态值、目标地址)

(3) 典型模型示例

  • Light Lightness Server Model

    • 支持亮度控制,消息如 Light Lightness Set(设置亮度值)。

  • Sensor Server Model

    • 发布传感器数据(如温度、湿度),格式为 Sensor Data 消息。


6. 开发与配置规范

(1) 网络设计

  • 节点类型选择

    • 普通节点:支持中继,适合网关或网关设备。

    • 低功耗节点(LPN):适用于传感器等电池供电设备。

  • 拓扑优化

    • 限制 TTL(跳数限制) 避免消息泛洪。

    • 使用 Relay Control 特性控制中继行为。

(2) 开发工具与流程

  • 开发工具

    • nRF Connect SDK(Nordic半导体):提供蓝牙Mesh协议栈和示例代码。

    • 蓝牙Mesh配置工具(如 BlueZ、Mesh Friend)。

  • 开发步骤

    • 设计网络拓扑与模型逻辑。

    • 实现模型接口(如 Lightness Server)。

    • 配置Provisioning流程与密钥管理。

    • 测试网络稳定性与安全性。

(3) 配置示例(nRF Connect SDK)

// 定义Lightness Server Model
static const struct light_lightness_srv_init_params lightness_init = {
    .pub_cfg = {
        .publish = light_lightness_pub,
        .update = light_lightness_update,
    },
    .init_state = &lightness_state,
};

light_lightness_server_init(&lightness_init);

7. 兼容性与测试规范

(1) 兼容性要求

  • 协议版本

    • 支持 Bluetooth Mesh 1.0+,建议使用最新版本(如 1.1)。

  • 设备认证

    • 需通过蓝牙SIG认证确保互操作性。

(2) 测试要点

  • 功能测试

    • 验证节点入网、消息转发、模型交互。

  • 压力测试

    • 模拟大规模节点(如1000+设备)下的网络性能。

  • 安全测试

    • 测试密钥泄露、消息篡改等攻击场景。


8. 常见问题与解决方案

Q1:如何优化网络性能?
  • 限制TTL:避免消息无限泛洪。

  • 分区域管理:将网络划分为多个子网。

Q2:如何处理节点故障?
  • 网络自愈合机制自动绕过故障节点,无需人工干预。

Q3:自定义模型如何注册?
  • 向蓝牙SIG申请 Model ID,确保唯一性。


总结

蓝牙Mesh 协议通过 分层设计、泛洪式通信 和 多级加密,实现了 大规模低功耗物联网网络 的高效管理。开发时需严格遵循:

1.Provisioning流程 确保安全入网。

2.模型规范 设计设备功能。

3.密钥管理 保障通信安全。

4.网络优化 提升性能与稳定性。
