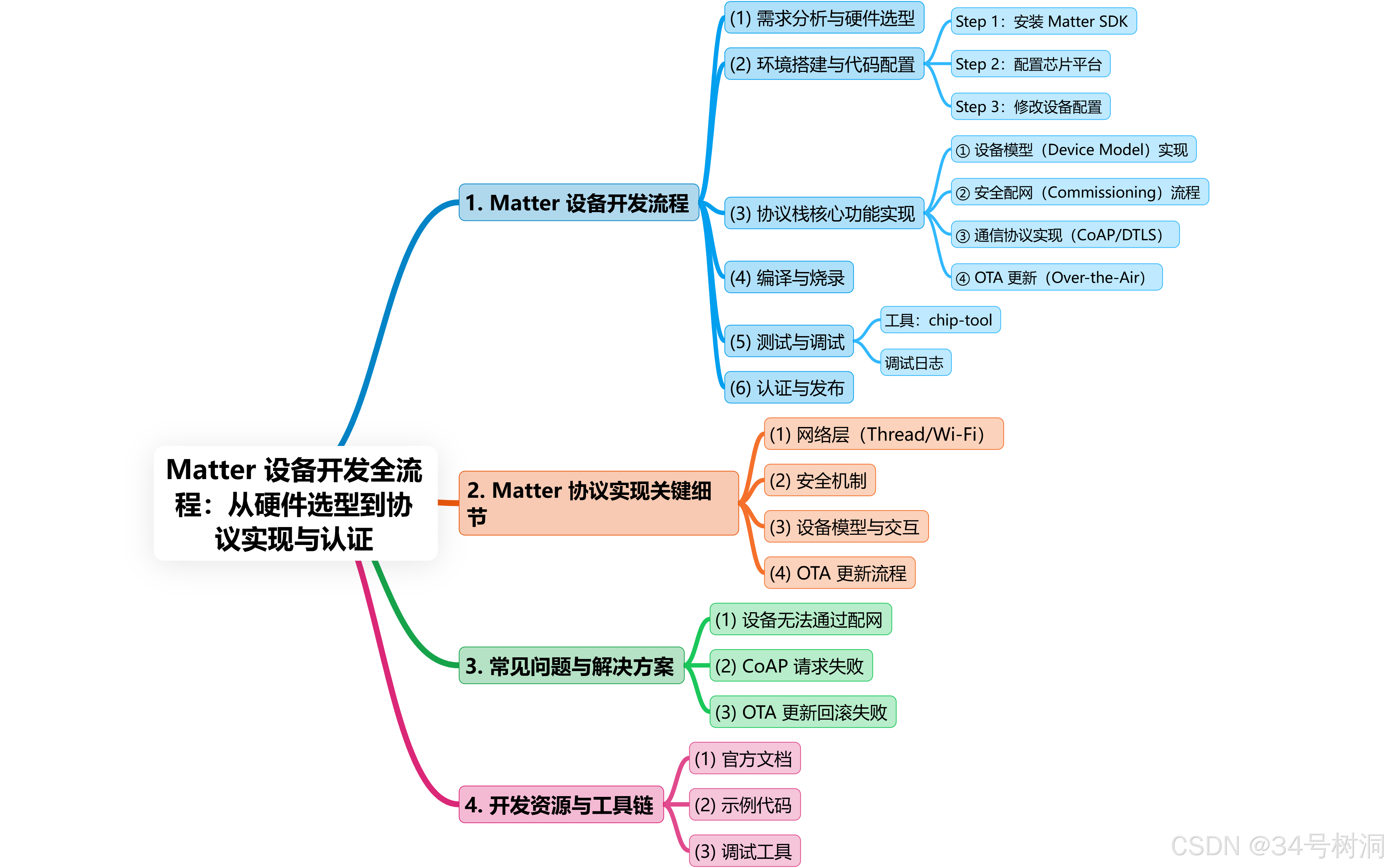

以下是 Matter 设备开发的完整流程 以及协议实现的关键技术细节，涵盖从硬件选型到最终认证的全部步骤，并深入解析协议栈的核心机制：

1. Matter 设备开发流程

(1) 需求分析与硬件选型

步骤 1：确定设备类型
- 选择 Matter 预定义设备类型（如灯泡、传感器、门锁）或自定义扩展。
步骤 2：选择芯片平台
- 根据网络协议（Thread/Wi-Fi）和功耗需求选择芯片（如 ESP32、Nordic nRF52）。
步骤 3：评估开发资源
- 确保芯片厂商提供 Matter SDK 集成支持（如 Nordic 的 nRF Connect SDK）。

(2) 环境搭建与代码配置

Step 1：安装 Matter SDK

# 克隆 Matter SDK 仓库
git clone https://github.com/connectedhomeip/connectedhomeip.git
cd connectedhomeip
git checkout release-1.1  # 选择稳定版本

Step 2：配置芯片平台

# 示例：Nordic nRF52840 DK（Thread）
./scripts/examples/gn_nrfconnect.sh nrfconnect_nrf52840dk_nrf52840 --board nrf52840dk_nrf52840 --sample light-switch

Step 3：修改设备配置

设备信息：
- src/app/DeviceInstance.cpp：设置 Vendor ID、Product ID、节点 ID。
网络参数：
- src/app/NetworkProvisioning.cpp：配置 Thread 网络密钥或 Wi-Fi 凭据。

(3) 协议栈核心功能实现

① 设备模型（Device Model）实现

定义设备属性：

// 示例：灯泡的 OnOff 属性
class LightBulbCluster : public Cluster {
public:
    LightBulbCluster() : Cluster(OnOff::Id) {}

    // 属性读取
    CHIP_ERROR ReadAttribute(....) override {
        if (aAttributePath.mAttributeId == OnOff::Attributes::OnOff::Id) {
            return aWriter.WriteBool(mOnOffState);
        }
        return CHIP_NO_ERROR;
    }

    // 命令处理
    CHIP_ERROR ExecuteCommand(....) override {
        if (aCommandId == OnOff::Commands::On::Id) {
            mOnOffState = true;
            return CHIP_NO_ERROR;
        }
        return CHIP_ERROR_NOT_FOUND;
    }
};

② 安全配网（Commissioning）流程

配网步骤：
- 发现设备：通过 mDNS（如 _matter._tcp.local.）或 BLE 广播发现未配网设备。
- 建立安全通道：使用 DTLS 建立加密连接。
- 证书交换：设备与控制器交换 X.509 证书，完成身份认证。
- 网络配置：分配 IPv6 地址，配置 Thread 网络密钥或 Wi-Fi 凭据。

③ 通信协议实现（CoAP/DTLS）

CoAP 请求处理：

// 示例：处理 GET 请求
void HandleGetRequest(const Coap::Header &header, System::PacketBufferHandle &&payload) {
    if (header.GetUriPath() == "/light/1/onoff") {
        // 返回当前开关状态
        SendResponse(header, mOnOffState);
    }
}

④ OTA 更新（Over-the-Air）

实现步骤：
- 固件签名：使用私钥签名固件镜像（chip-cert -x -s cert.pem -k key.pem）。
- 分块传输：通过 CoAP 的 Block-Wise Transfer 分段传输。
- 验证与升级：设备验证签名后擦写 Flash，重启生效。

(4) 编译与烧录

# 编译代码
ninja -C out/nrfconnect_nrf52840dk_nrf52840

# 烧录到芯片
nrfjprog --program out/nrfconnect_nrf52840dk_nrf52840/particle_device_dfu.bin --sectorerase
nrfjprog --reset

(5) 测试与调试

工具：chip-tool

# 发现设备
chip-tool device commission [IPv6地址] [网络密钥]

# 控制设备
chip-tool on/off on 1234  # 1234 为设备节点ID

调试日志

启用日志：

// 在代码中添加日志输出
ChipLogProgress(App, "Device initialized successfully");

(6) 认证与发布

步骤：
- 一致性测试：运行 ./scripts/test/chip_certification_tests.sh 验证协议兼容性。
- CSA 认证：提交设备至 CSA 认证实验室。
- FCC/CE 认证：根据地区要求完成射频认证。

2. Matter 协议实现关键细节

(1) 网络层（Thread/Wi-Fi）

Thread 实现：
- 基于 OpenThread 库，实现 Mesh 网络路由和低功耗模式（如睡眠模式）。
Wi-Fi 实现：
- 使用标准 Wi-Fi 协议栈，通过 DHCP 获取 IPv6 地址。

(2) 安全机制

证书体系：
- 根证书：由 CSA 签发，设备需预置根证书哈希。
- 设备证书：设备生成 ECDSA 密钥对，通过配网流程验证。
密钥协商：
- 使用 ECDH 协商 DTLS 会话密钥。

(3) 设备模型与交互

属性与事件：
- 属性（Attribute）：设备状态（如温度、亮度）。
- 事件（Event）：异步通知（如传感器触发告警）。
发现机制：
- mDNS：通过 _matter._tcp.local. 广播设备信息。
- IP 扫描：控制器主动扫描网络中的 Matter 设备。

(4) OTA 更新流程

graph LR
    A[OTA Server] --> B[设备请求更新]
    B --> C[服务器返回签名固件]
    C --> D[设备验证签名]
    D -->|验证成功| E[擦写 Flash]
    E --> F[重启并验证]
    F --> G[反馈更新结果]

3. 常见问题与解决方案

(1) 设备无法通过配网

原因：证书未正确配置或网络密钥错误。
解决：
- 检查 DeviceInstance.cpp 中的证书配置。
- 使用 chip-tool 手动触发配网：
```
chip-tool pairing on-network 1234 0x1122 20202021-06-05T12:00:00Z 1
```

(2) CoAP 请求失败

原因：端口未开放或防火墙拦截。
解决：
- 确保设备监听 5540 端口（Thread）或 5541 端口（Wi-Fi）。

(3) OTA 更新回滚失败

原因：Flash 空间不足或签名验证失败。
解决：
- 预留双镜像空间（Dual Image）。
- 使用 chip-cert 重新签名固件。

4. 开发资源与工具链

(1) 官方文档

Matter 开发指南：https://project-chip.github.io/connectedhomeip-doc/guides/index.html
协议规范：Matter 协议规范

(2) 示例代码

设备模型示例：
- examples/lighting-app：实现灯泡的 OnOff 属性。
- examples/sensor：实现温湿度传感器的数据上报。

(3) 调试工具

Wireshark：配置 Matter 协议解码器 分析网络流量。
nRF Sniffer：监听 Thread 网络通信。

总结

Matter 设备开发需严格遵循协议规范，并注重安全性和互操作性：

开发核心：实现设备模型、处理 CoAP 请求、确保安全配网。
关键细节：理解 Thread/Wi-Fi 的网络差异、OTA 更新的可靠性设计。
