OpenSwitch是一个由惠普公司（HP）发起的开源网络操作系统项目，旨在为数据中心提供高性能、灵活且可靠的操作系统解决方案。以下是对OpenSwitch的详细解析：
一、项目背景与发展历程
- 背景：随着云计算、大数据以及物联网技术的迅猛发展，传统网络设备已无法满足日益增长的数据处理需求。为了应对这一挑战，惠普公司于2015年宣布启动OpenSwitch项目。
- 发展历程：该项目吸引了众多行业巨头的参与，包括Accton Technology Corporation、Arista、Broadcom以及Intel等。这些合作伙伴不仅提供了资金支持，还贡献了各自领域的专业知识和技术积累。自成立以来，OpenSwitch项目经历了多个重要里程碑，从最初版本的发布到持续引入新功能，再到越来越多的企业和个人开发者加入这个开放的社区，共同推动着OpenSwitch向着更加稳定、高效的方向发展。
二、核心特点与优势
- 完全开源：OpenSwitch允许任何人查看其源代码，并根据自身需求对其进行修改和优化。这种开放性有助于促进技术创新，同时也让更多的开发者能够参与到项目中来。
- 高度灵活与可扩展：OpenSwitch支持多种硬件平台，并能够轻松集成到现有的网络架构中。无论是对于初创公司还是大型企业而言，OpenSwitch都能够提供量身定制的解决方案，满足不同场景下的需求。
- 丰富的API接口：OpenSwitch内置了丰富的API接口，方便用户通过编程方式实现对网络设备的自动化管理和控制，极大地提高了运维效率。
- 注重安全性与稳定性：开发团队始终将安全性放在首位，在设计之初就充分考虑到了潜在的安全威胁，并采取了多项措施加以防范。同时，通过对系统进行严格测试和持续维护，确保了OpenSwitch能够在各种复杂环境下保持稳定运行。
三、系统架构与设计理念
架构
- 模块化与组件化：OpenSwitch的设计理念强调模块化与组件化，这使得整个系统架构既清晰又易于扩展。它被划分为多个独立但又紧密协作的模块，每个模块负责特定的功能领域，如 数据平面、控制平面以及管理平面等。
- 数据平面：负责处理网络数据包，包括数据包的转发、过滤和修改等功能。OpenSwitch采用高效的数据包处理机制，支持多种数据包处理路径。
- 控制平面：负责制定网络策略，包括路由策略、安全策略等。OpenSwitch支持多种路由协议，如OSPF、BGP等，并提供了丰富的策略配置接口。
- 管理平面：负责配置和管理OpenSwitch，包括设备配置、系统监控和故障排查等功能。OpenSwitch提供了丰富的管理接口，包括CLI、NETCONF等。
- 软件与硬件解耦合：通过定义一套标准化的接口规范，OpenSwitch成功实现了与不同厂商硬件平台的良好兼容性。这意味着用户可以根据实际需求选择最适合自己的硬件设备。

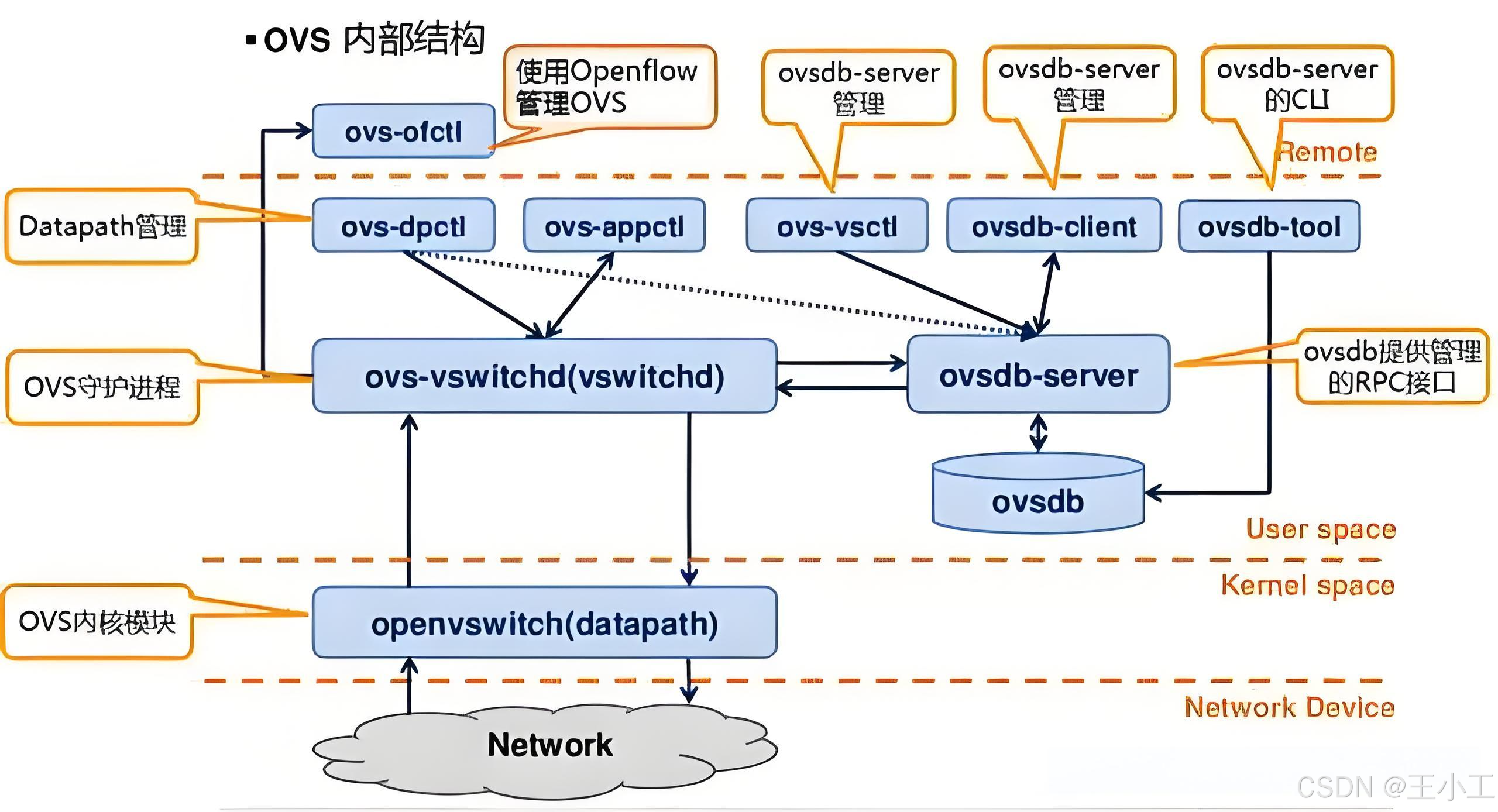

核心组件
- ovs-vswitchd：OVS守护进程，是OVS的核心部件，实现交换功能。它与Linux内核兼容模块一起，实现基于流的交换（flow-based switching）。同时，它与上层控制器通信遵从OPENFLOW协议，与ovsdb-server通信使用OVSDB协议，和内核模块通过netlink通信。它支持多个独立的datapath（网桥），通过更改flow table实现了绑定和VLAN等功能。
- ovsdb-server：轻量级的数据库服务，主要保存了整个OVS的配置信息，包括接口、交换内容、VLAN等。ovs-vswitchd会根据数据库中的配置信息工作。
- datapath：OVS的内核模块，负责数据包的快速处理和转发。它运行在Linux内核空间中，利用内核的高效性和稳定性来保证数据包的快速转发。datapath模块会根据流表进行数据包的匹配和转发操作。

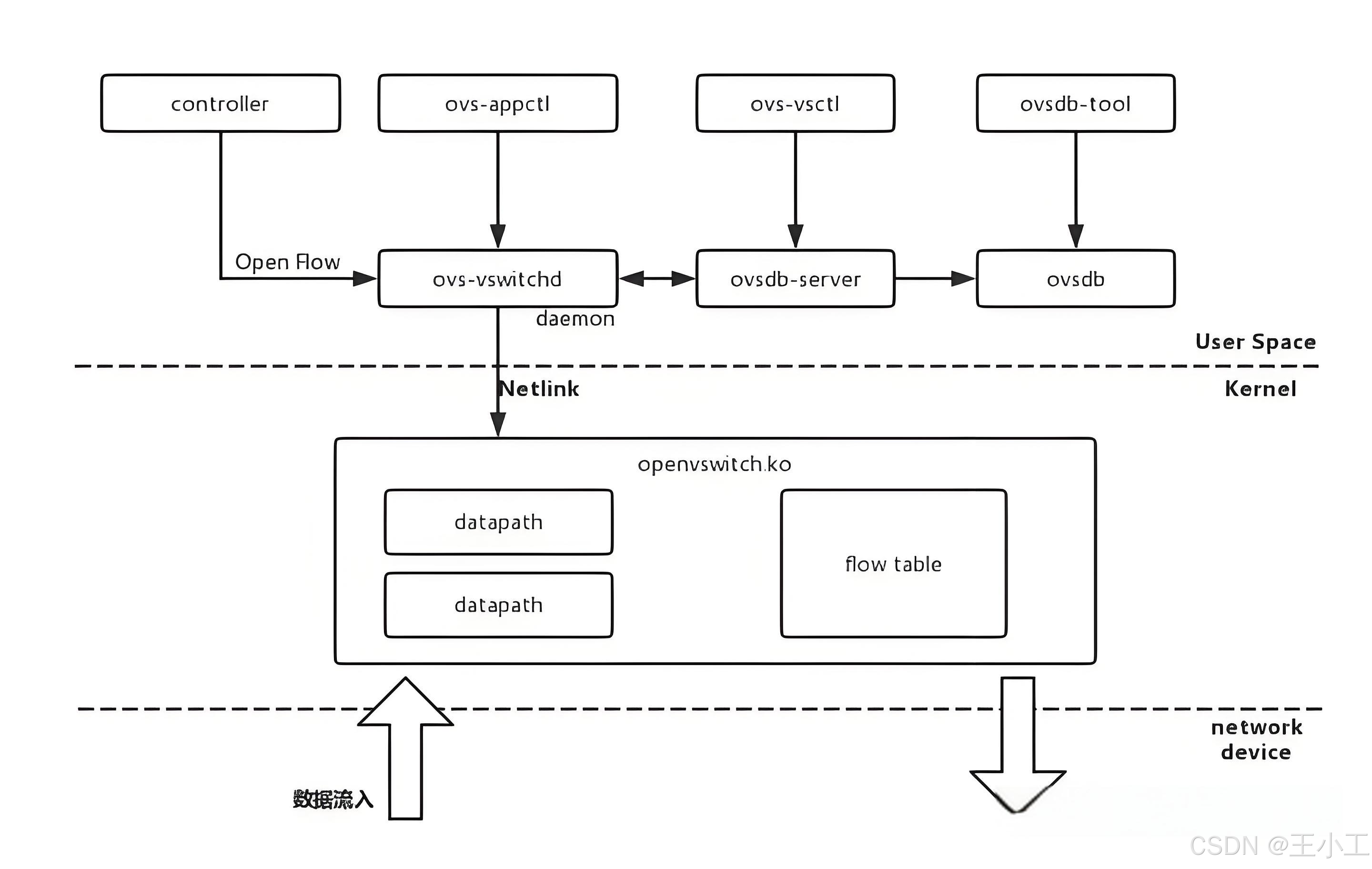

架构层次
- 内核空间：包含了流表（Flow Table）和一个或多个Datapath模块。其中Datapath模块类似于网桥，主要负责对数据分组进行操作。另外，内核空间中维护的流表规定了针对数据分组应该进行的操作，Datapath通过关联流表与其协同完成分组处理过程。
- 用户空间：运行着OVS的守护进程（OpenvSwitch Daemon，vswitchd）和数据库（Open vSwitch Database，ovsdb）。vswitchd类似于OVS的心脏，维持着OVS的生命周期；而ovsdb就像OVS的大脑，存储着OVS的配置信息和数据流信息。vswitchd和ovsdb协调工作，确保OVS健康的运行状态。
- 配置管理层：包括ovs-dpctl、ovs-ofctl、ovs-appctl、ovs-vsctl和ovsdb-tool等，主要用于和vswitchd、ovsdb之间进行交互操作，以及OVS的安装配置和部署。
关键概念
- 网桥（Bridge）：在OVS中，网桥是一个虚拟交换机实例，可以连接多个虚拟机或物理网络接口。通过ovs-vsctl命令可以创建、删除和管理网桥。
- 端口（Port）：虚拟机或物理网络接口与OVS网桥之间的连接点。通过ovs-vsctl命令可以添加、删除和管理端口。
- 流表（Flow Table）：OVS进行数据包转发的关键数据结构，可以通过ovs-ofctl命令进行配置和管理。流表中包含了多个流表项（Flow Entry），每个流表项都定义了一组匹配条件和相应的动作。当数据包到达OVS时，它会根据流表进行匹配，并执行相应的动作，如转发、丢弃等。

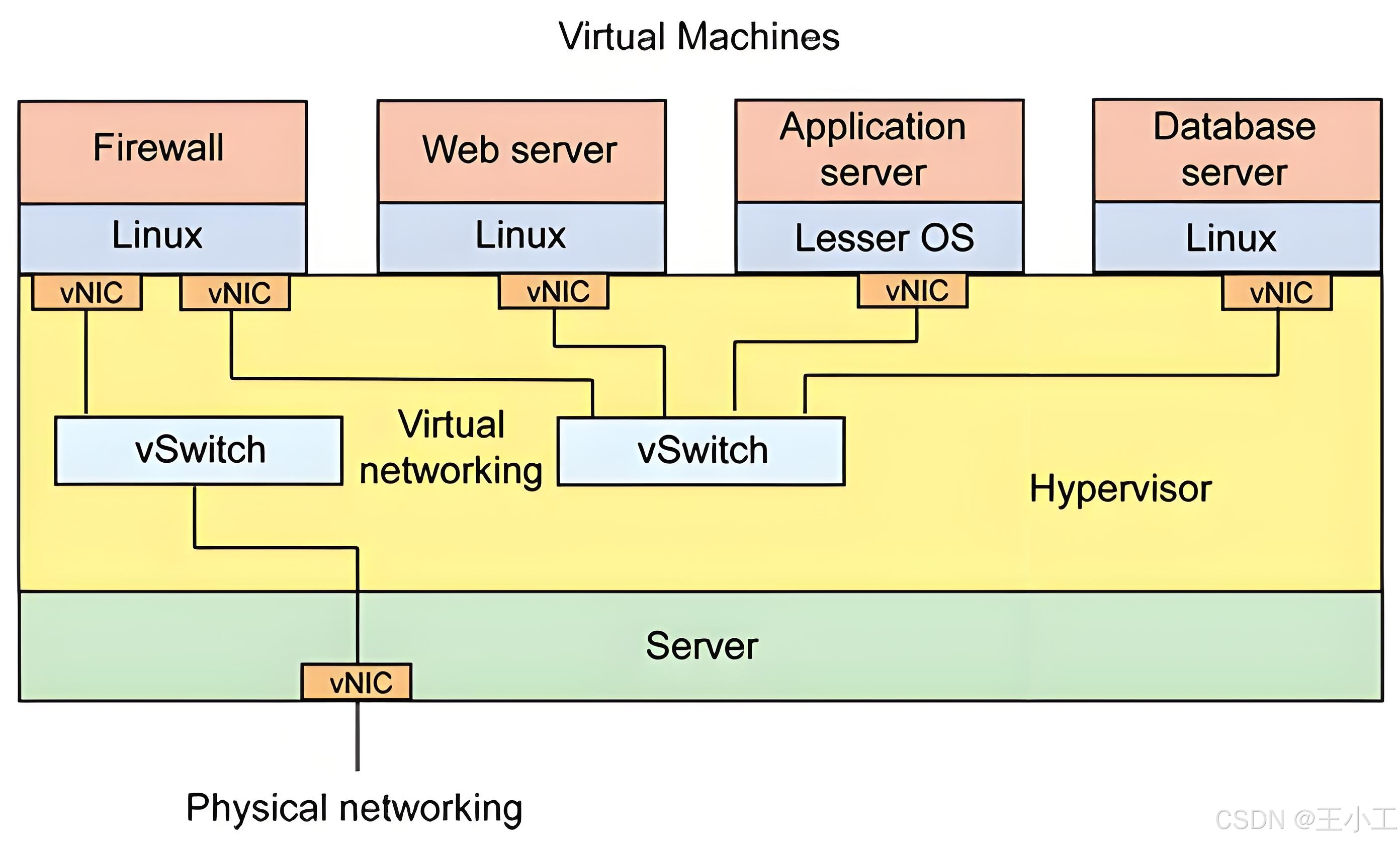

工作流程
- 虚拟机实例产生一个数据包并发送至实例内的虚拟网络接口VNIC。
- 数据包传送到物理机上的VNIC接口。
- 数据包从VNIC接口出来，到达桥（虚拟交换机）上。
- 数据包经过交换机的处理，从物理节点上的物理接口发出。
- 数据包按照物理节点上的路由以及默认网关操作进行转发。
四、协议支持与性能优化
- 全面的协议支持：OpenSwitch对各种主流网络协议提供了全面的支持，从传统的TCP/IP协议栈到新兴的SDN（Software Defined Networking）技术，OpenSwitch均能提供完善的支持方案。这不仅保证了与现有网络环境的无缝对接，也为未来可能出现的新应用场景预留了足够的发展空间。
- 性能优化技术：OpenSwitch采用了多种性能优化技术，如硬件加速、流表优化等，以提高其处理能力和性能。
五、应用场景与前景
- 应用场景：OpenSwitch广泛应用于企业网络、数据中心、云计算等领域。
- 发展前景：随着网络技术的不断发展和完善，OpenSwitch将在更多领域发挥重要作用。其高性能、可扩展性和易定制性等特点将使其成为未来网络架构中的重要组成部分。
六、安装
1、准备工作
- 系统更新：
在安装任何新软件之前，建议首先更新系统以确保所有软件包都是最新的。
sudo apt update
sudo apt upgrade -y
- 安装依赖：
Open vSwitch依赖于一些基本的开发工具和库。在安装Open vSwitch之前，需要确保这些依赖项已经安装。
sudo apt-get install git autoconf automake libtool openssl libssl-dev make python3-six
2、安装Open vSwitch
- 获取代码：
从Open vSwitch的官方仓库或源代码发布页面获取最新的代码。
git clone https://github.com/openvswitch/ovs.git
cd ovs
- 编译和安装：
使用标准的编译和安装过程来构建和安装Open vSwitch。
./boot.sh
./configure
make
sudo make install
- 加载内核模块：
如果Open vSwitch编译为内核模块，则需要加载它们。
sudo modprobe openvswitch
- 验证安装：
使用lsmod命令检查Open vSwitch内核模块是否已成功加载。
lsmod | grep openvswitch
3、配置Open vSwitch
- 设置环境变量：
为了方便使用Open vSwitch的命令行工具，建议将它们的路径添加到环境变量中。
export PATH=$PATH:/usr/local/share/openvswitch/scripts
- 启动Open vSwitch服务：
使用ovs-ctl脚本来启动Open vSwitch服务。
sudo ovs-ctl start
- 配置交换机：
使用ovs-vsctl命令来配置Open vSwitch交换机，包括添加网桥和端口等。
sudo ovs-vsctl add-br br0 # 添加一个名为br0的网桥
sudo ovs-vsctl add-port br0 eth0 # 将eth0接口添加到br0网桥上
- 验证配置：
使用ovs-vsctl show命令来查看当前的Open vSwitch配置。
sudo ovs-vsctl show
4、配置系统服务（可选）
创建systemd服务文件（适用于使用systemd的Linux发行版）：
为了在系统启动时自动启动Open vSwitch服务，可以创建一个systemd服务文件。
sudo nano /etc/systemd/system/openvswitch.service
在文件中添加以下内容：
[Unit]
Description=Open vSwitch service
After=network.target
[Service]
Type=oneshot
RemainAfterExit=yes
ExecStart=/usr/local/share/openvswitch/scripts/ovs-ctl start
ExecStop=/usr/local/share/openvswitch/scripts/ovs-ctl stop
[Install]
WantedBy=multi-user.target
- 启用并启动服务：
使用systemctl命令来启用并启动Open vSwitch服务。
sudo systemctl enable openvswitch.service
sudo systemctl start openvswitch.service
5、测试和故障排除
- 测试网络连接：
使用ping或其他网络测试工具来验证Open vSwitch配置的网络连接是否正常。 - 查看日志：
如果出现问题，可以查看Open vSwitch的日志文件以获取更多信息。日志文件通常位于/var/log/openvswitch/目录下（路径可能因安装配置而异）。
七、基本命令行
OpenSwitch的命令行操作是管理和配置OpenSwitch设备的关键手段。然而，需要注意的是，OpenSwitch与OpenvSwitch（Open Virtual Switch）是两个不同的项目，尽管它们的名称相似，但功能和用途有所不同。在此，主要为介绍OpenvSwitch（通常简称为OVS）的命令行操作，因为OpenSwitch的命令行操作可能因其具体实现和版本而有所不同，并且可能包含专有的命令和工具。
对于OpenvSwitch，其命令行操作主要通过一系列的工具和命令来完成，其中最重要的是ovs-vsctl和ovs-ofctl。
ovs-vsctl命令
ovs-vsctl是OpenvSwitch的管理程序，用于获取或更改ovs-vswitchd的配置信息。此工具在操作时会更新ovsdb-server中的数据库。以下是一些常用的ovs-vsctl命令：
- 添加网桥：
ovs-vsctl add-br <bridge-name>
例如，添加一个名为br0的网桥：
ovs-vsctl add-br br0
- 列出所有网桥：
ovs-vsctl list-br
- 添加端口：
ovs-vsctl add-port <bridge-name> <port-name>
例如，将名为ens36的网卡添加到br0网桥上：
ovs-vsctl add-port br0 ens36
- 列出连接到网桥的所有网络接口：
ovs-vsctl list-ports <bridge-name>
例如，列出连接到br0网桥的所有网络接口：
ovs-vsctl list-ports br0
- 删除端口：
ovs-vsctl del-port <bridge-name> <port-name>
例如，从br0网桥上删除名为ens36的端口：
ovs-vsctl del-port br0 ens36
- 删除网桥：
ovs-vsctl del-br <bridge-name>
例如，删除名为br0的网桥：
ovs-vsctl del-br br0
- 设置控制器：
ovs-vsctl set-controller <bridge-name> <controller-connection>
例如，将br0网桥连接到SDN控制器上：
ovs-vsctl set-controller br0 tcp:172.171.82.31:6633
ovs-ofctl命令
ovs-ofctl是基于OpenFlow协议对OpenFlow交换机进行监控和管理的工具，用于下发流表信息等。以下是一些常用的ovs-ofctl命令：
- 查看流表：
ovs-ofctl dump-flows <bridge-name>
例如，查看br0网桥的流表：
ovs-ofctl dump-flows br0
- 添加流表项：
流表项的添加通常涉及复杂的匹配条件和动作，因此需要使用特定的OpenFlow语法。这里不给出具体的命令示例，但可以参考OpenFlow的文档或相关教程来了解如何添加流表项。 - 删除流表项：
同样地，删除流表项也需要使用特定的OpenFlow语法。可以使用ovs-ofctl del-flows命令来删除满足特定条件的流表项。
其他命令
除了ovs-vsctl和ovs-ofctl之外，OpenvSwitch还提供了一些其他有用的命令和工具，如ovs-dpctl（用于配置vswitch内核模块和控制转发规则）、ovs-appctl（用于查询和控制ovs-vswithchd）、ovsdb-client（访问ovsdb-server的客户端程序）等。这些命令和工具在特定场景下可能会非常有用。
