如何把三维可视化分析做出高级感

概述

相信很多朋友都用过ArcGIS的可见性分析，可以做视线和视域的可见性分析，最近我发现关于可见性分析也可以玩出高级感，而且是在一款大家很难想象到的软件——ArcGIS Earth内进行，这里为大家介绍一下使用方法，希望能对大家有所帮助。

加载数据

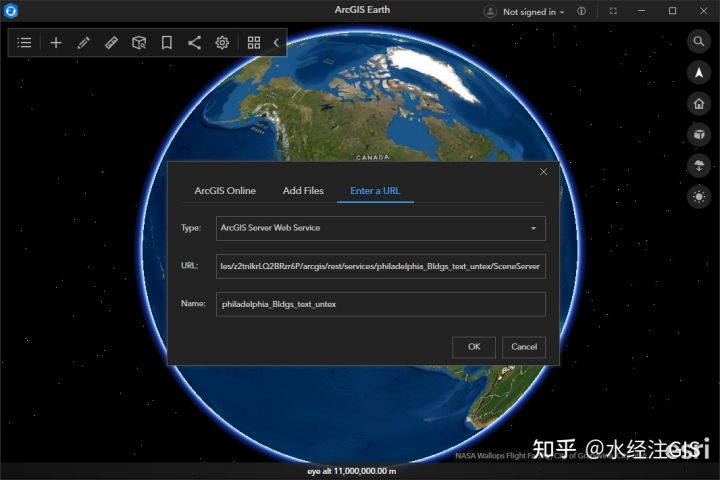

打开ArcGIS Earth，点击左上方工具栏上的“+”号，在显示的对话框内选择Enter a URL选项卡，输入下面的链接：https://tiles.arcgis.com/tiles/z2tnIkrLQ2BRzr6P/arcgis/rest/services/philadelphia_Bldgs_text_untex/SceneServer，如下图所示。

加载数据

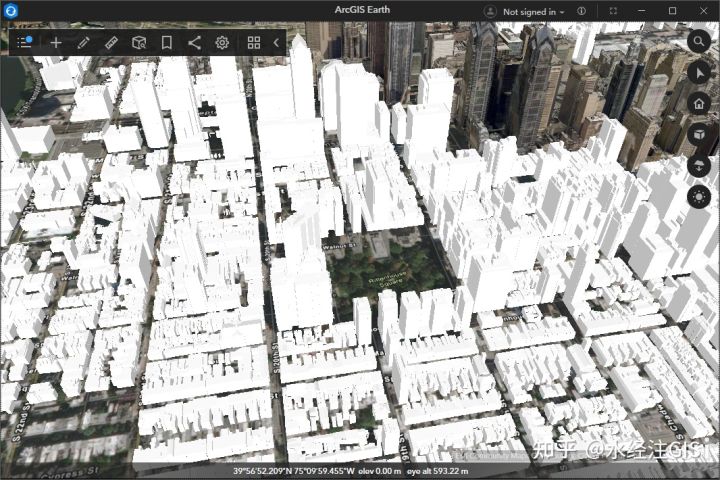

点击OK将数据加载进来，加载后的数据如下图所示。

加载后数据

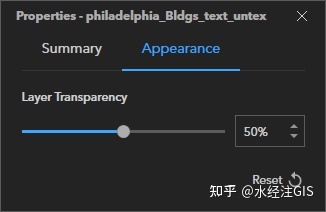

为了方便观察可见性分析结果，可以在加载图层的属性内调整透明度为50%，如下图所示。

调整透明度

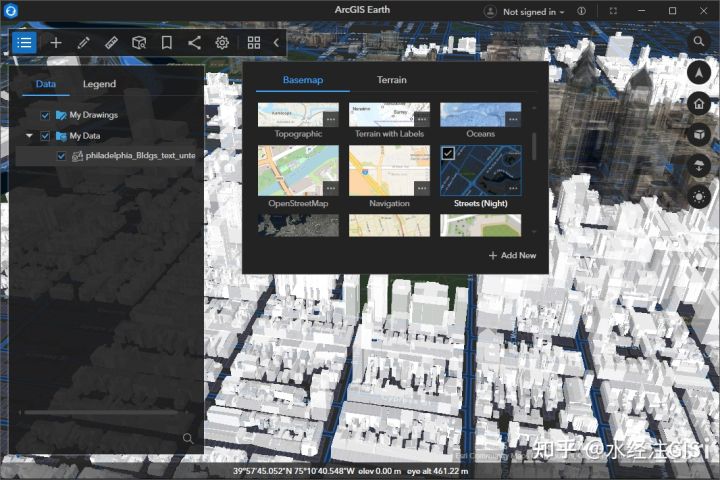

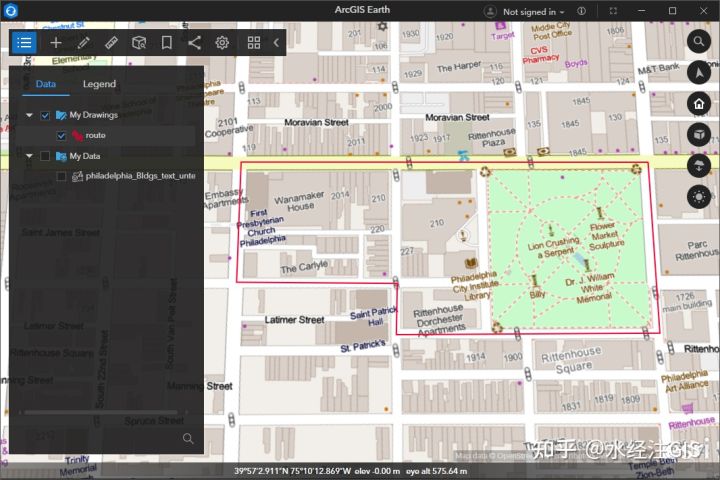

为了地图的整体简洁和方便观察，切换地图到Streets (Night)，如下图所示。

切换地图

视线分析

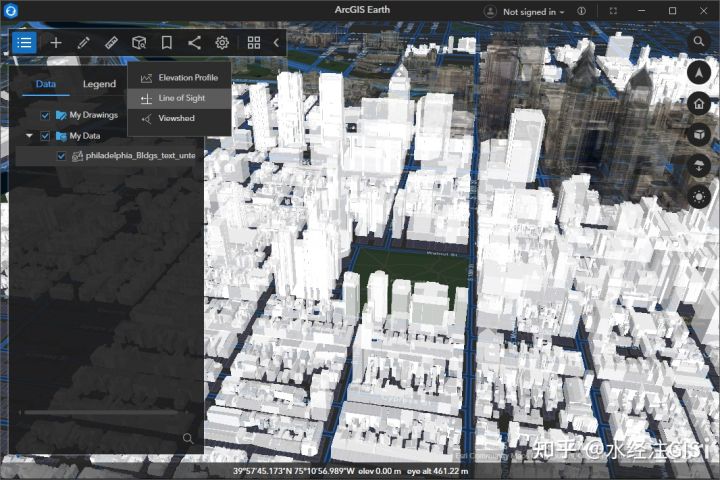

在左上方工具条上点击Interactive analysis按钮，选择Line of Sight，如下图所示。

选择Line of Sight

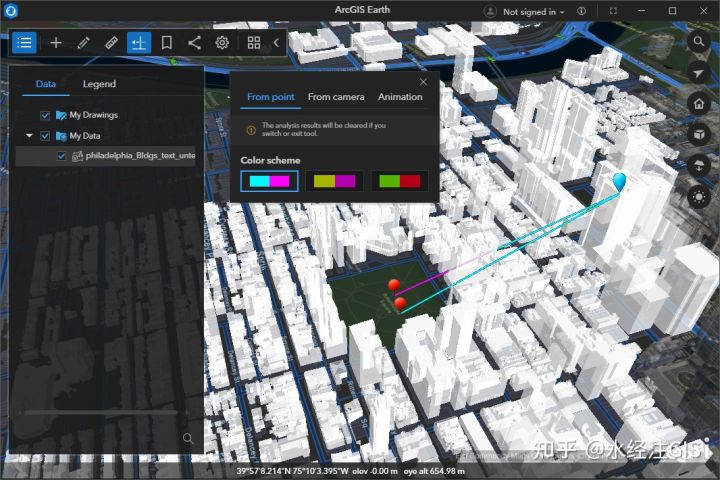

点击第1个点作为观察点，第2个点作为目标点，蓝色部分线代表无障碍，紫色部分代表被遮挡，无法观察到，如下图所示。

可见性分析

进阶视线分析

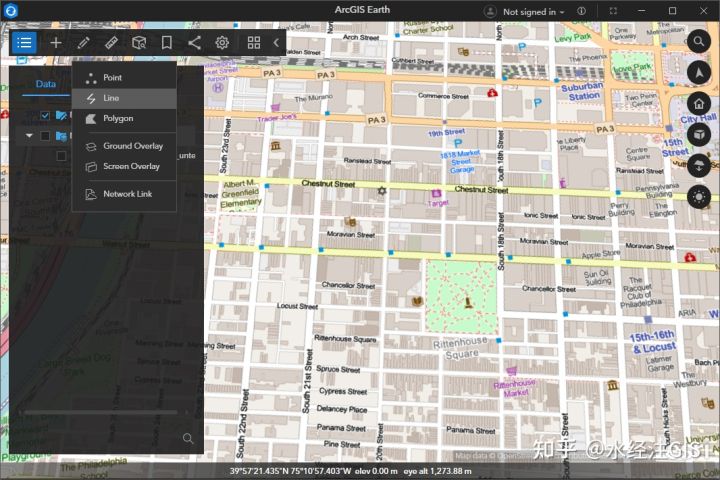

上面的分析是非常基础的方式，那么我们再进阶一步，采用动画的方式来展示，在左上方菜单栏上点击Draw按钮，选择Line，如下图所示。

选择Line

在地图上绘制车辆行驶的路线，如下图所示。

绘制的路线

在Line of Sight对话框内，选择Animation选项卡，在地图上点击一个点作为目标点，如下图所示。

选择目标点

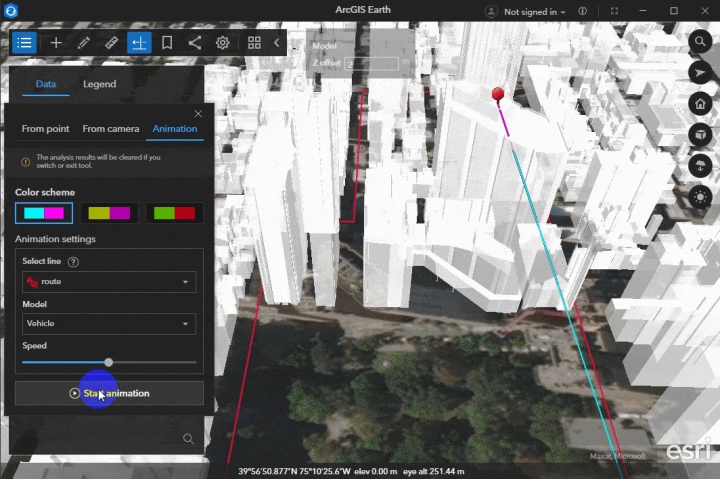

点击Start animation按钮即可开始动画，在动画播放的过程中可以缩放和拖动地图，也可以在Animation选项卡内调整行车速度，如下图所示。

行车动画

视域分析

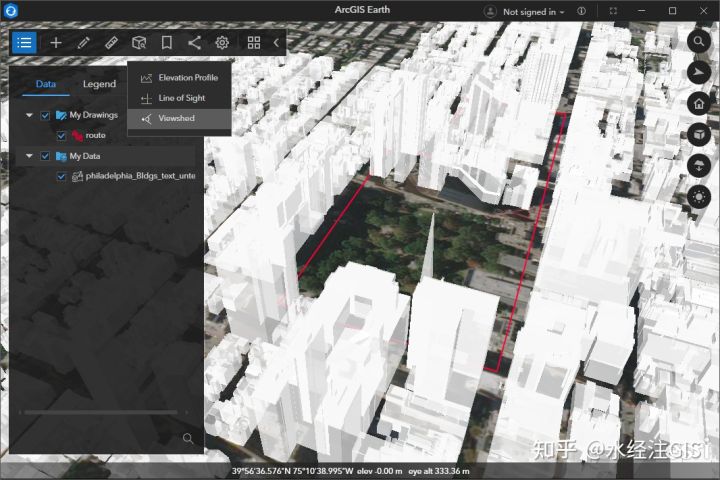

在左上方工具条上点击Interactive analysis按钮，选择Viewshed，如下图所示。

选择Viewshed

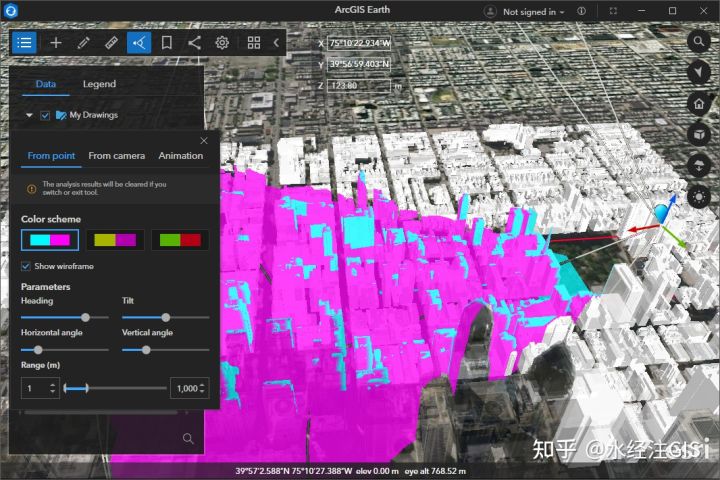

在地图上点击一个点作为观测点，即可看到视域分析效果，蓝色部分代表可见范围，紫色部分代表被遮挡区域，如下图所示。

视域分析效果

进阶视域分析

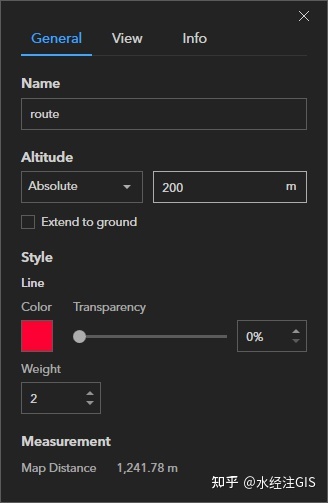

同视线分析一样，视域分析也有动画效果，首先在之前绘制的线图层属性内，将Altitude设置为Absolute，高度为200m，如下图所示。

设置高度

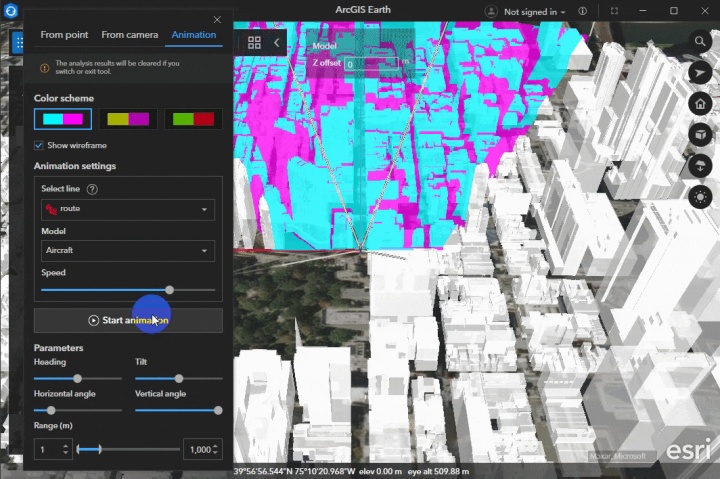

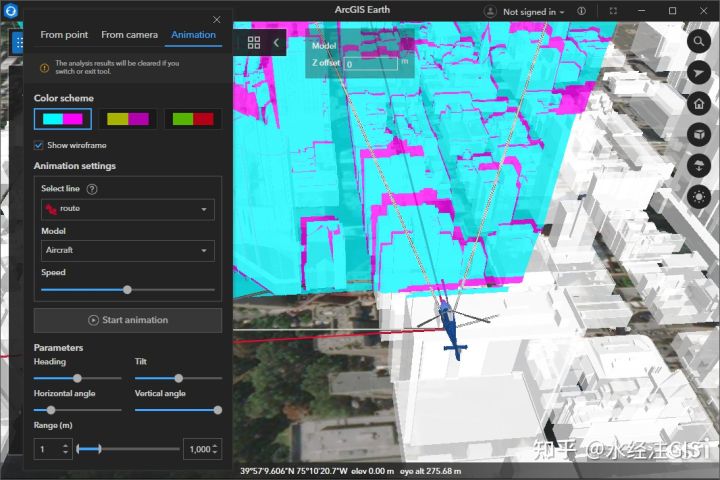

在Viewshed窗口内选择Animation，模型选择Aircraft，如下图所示。

Animation设置

点击Start animation即可开始动画，如下图所示。

飞行动画

结语

以上就是如何把可见性分析做出高级感的详细说明，主要包括了加载数据、视线分析、进阶视线分析、视域分析和进阶视域分析等功能。
