我们在《CAD中如何在线加载卫星影像》一文中，为你分享了在CAD中在线加载卫星影像的方法。

CAD作为各行各业不可缺少的绘图设计软件，也许你已经非常熟悉了，但知道还有一个开源版本的CAD吗？

现在，我们就来分享一下这个开源版本的CAD，你可以在文末查看该版本的下载方式。

什么是QCAD

QCAD是一款用于二维设计和绘图的计算机辅助设计（CAD）软件，支持Linux、Mac OS X、Unix以及Microsoft Windows操作系统。

QCAD的社区版功能略少于完整版，但它是按照GPL协议发布的，对于某些Linux平台（如Debian），也提供了预编译的软件包，方便用户安装和使用。

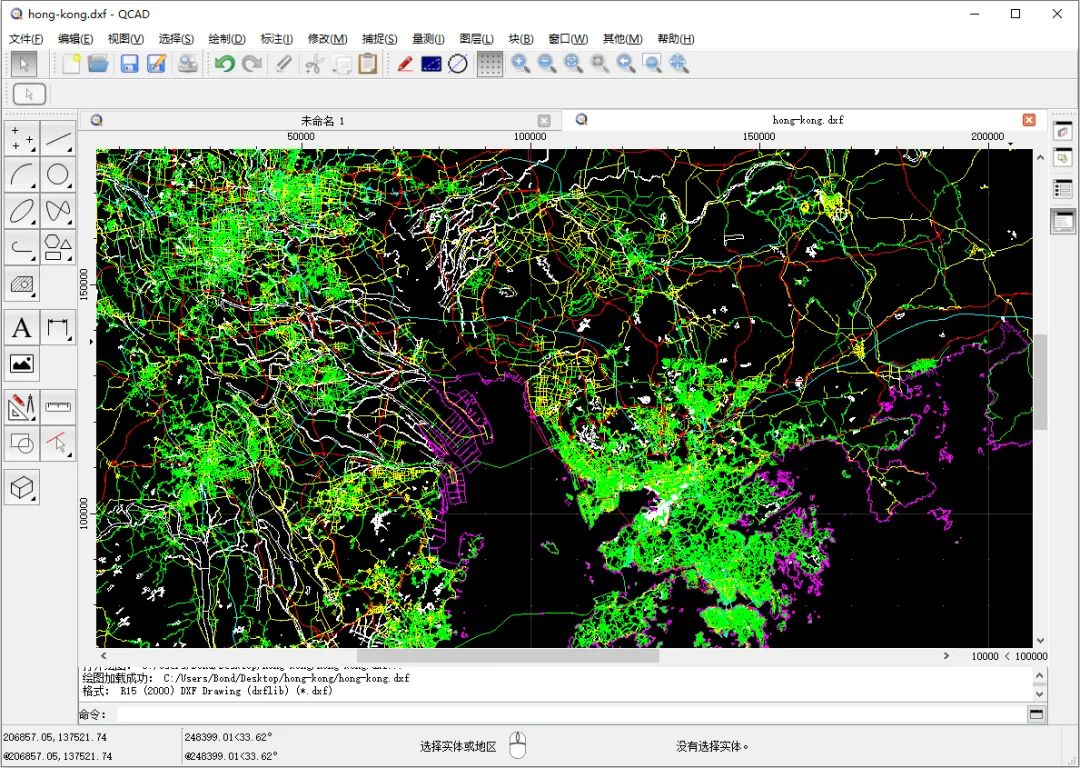

QCAD

QCAD分为专业版和免费版，每个版本都提供了各种操作系统的安装包，涵盖了Windows、Linux 和 Mac，如下图所示。

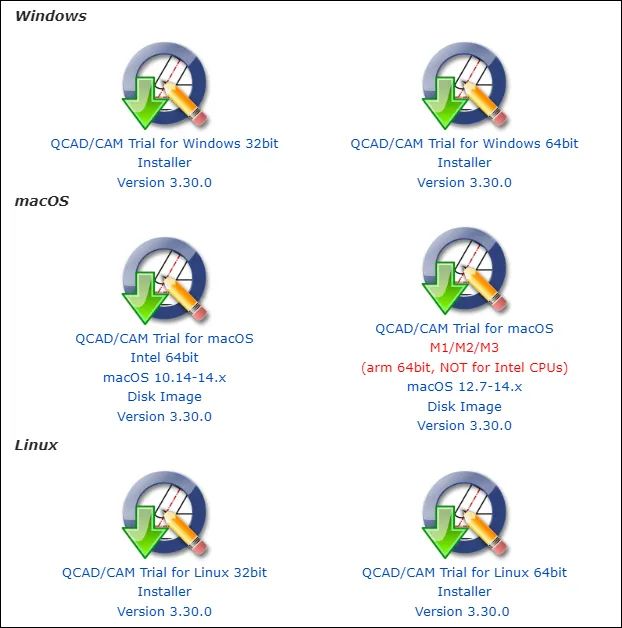

QCAD专业版

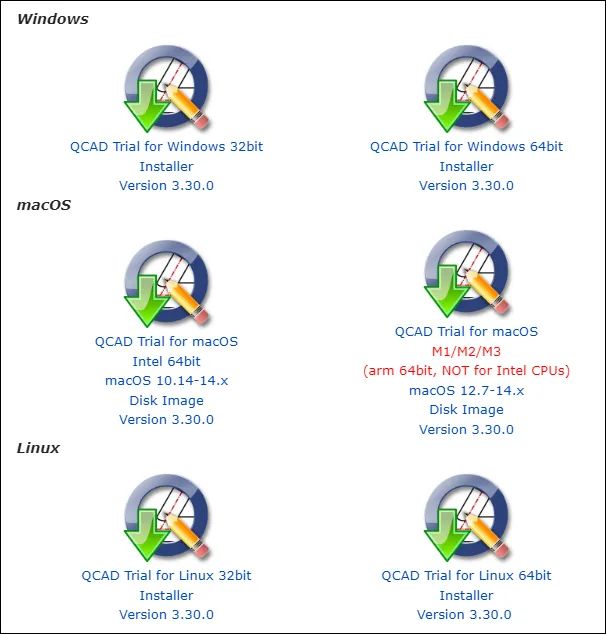

QCAD免费版

除了开源版本的CAD外，在水经微图（简称“微图”）中，还有一个可以加载全球卫星影像的迷你CAD，如下图所示。

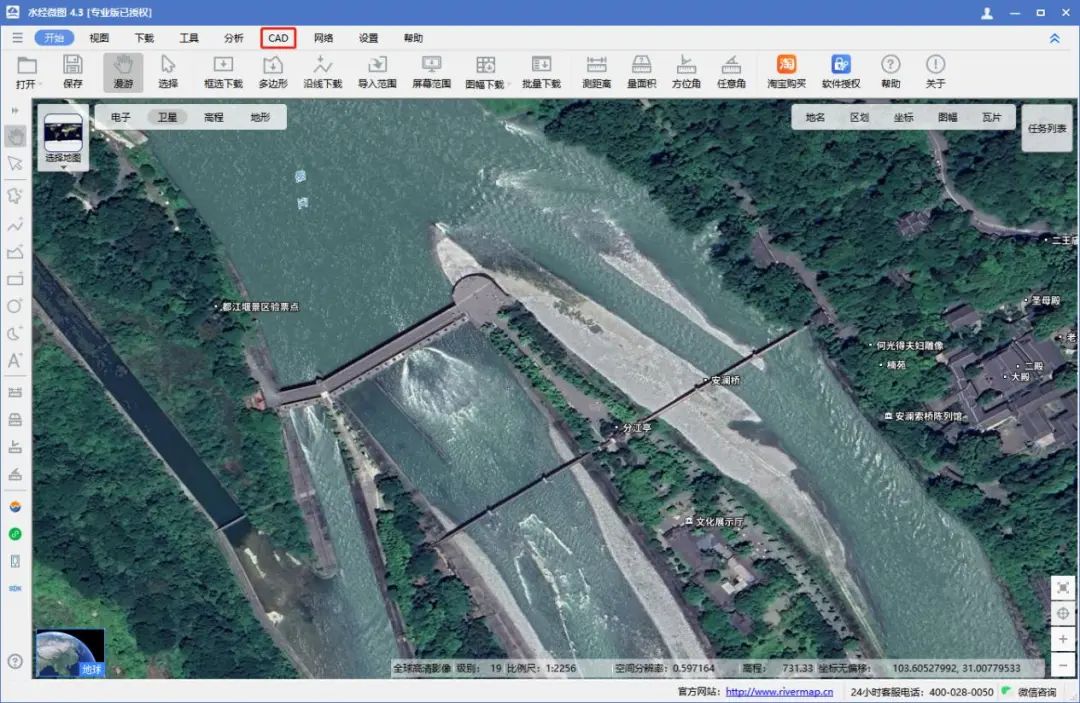

切换迷你CAD工具栏

在工具栏中，点击“打开”可启动迷你CAD，如果插件未安装则会提示安装。

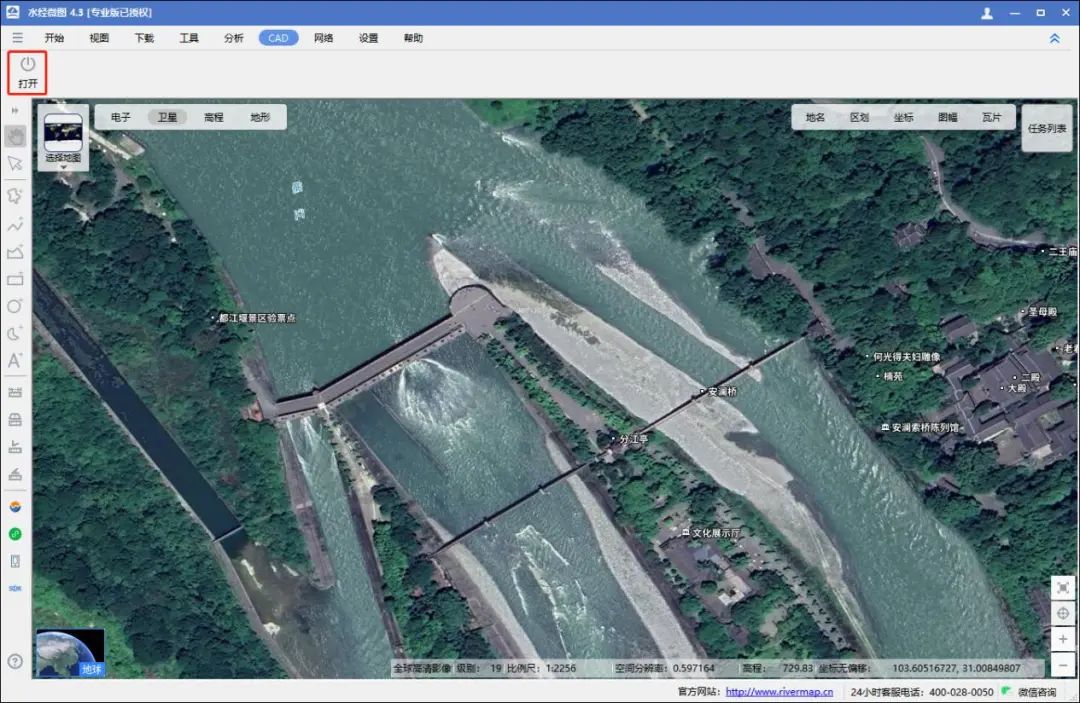

打开迷你CAD

在迷你CAD中，你可以查看全球的卫星影像，并基于该卫星影像进行绘图设计。

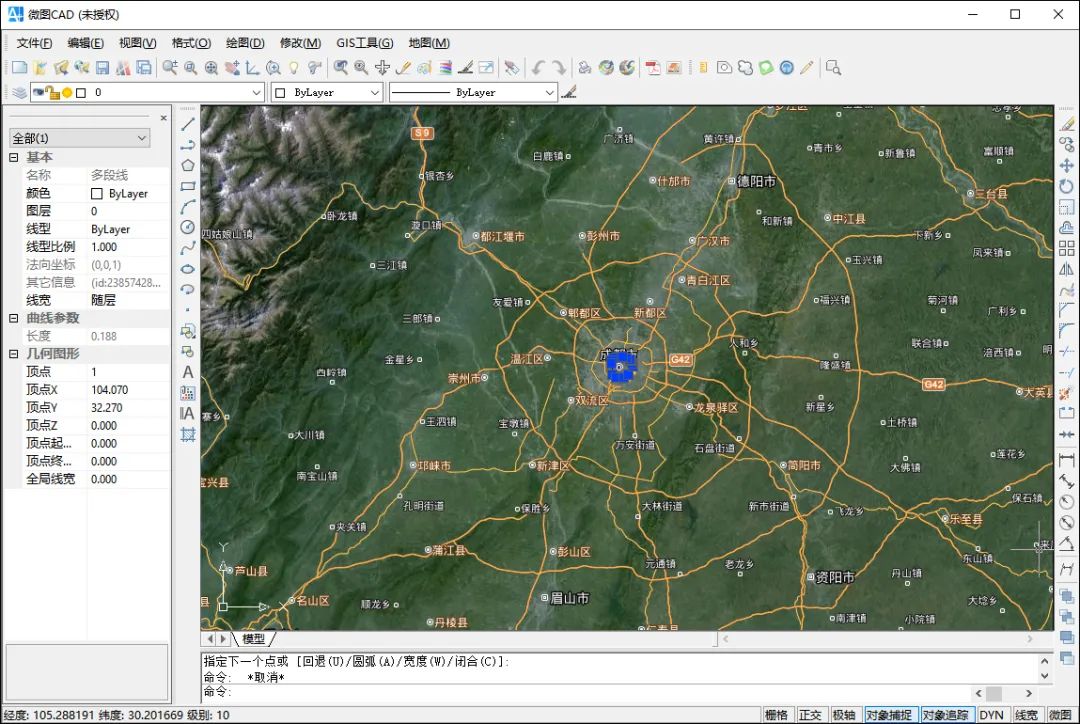

迷你CAD

虽然迷你CAD的功能不如主流CAD的功能丰富，但它有一个最大的好处，就是可以加载全球卫星影像，并且支持矢量数据的导入导出和投影转换，比较适合在GIS领域中使用。

写在最后

本文为你分享了一个开源CAD，以及微图中的迷你CAD，希望在你的工作中能有一定的帮助。

你可以立即点击“分享”按钮，将本文免费分享给你的朋友！
