微图4影像下载参数说明

水经微图4（简称“微图4”），是一款集简单的GIS功能与丰富的地图下载于一体的轻量级GIS产品。

我们在《微图4中三种选择地图下载范围的方法》一文中，为你分享了微图4的三种地图下载方法。

现在，我们再为你分享在“新建任务”对话框中关于影像下载功能的参数。

地图类型设置

在“新建任务”对话框中，有影像下载、矢量下载和 POI 兴趣点下载功能等，不过我们在前文已经提到过，我们今天主要对影像下载功能的参数进行讲解。

这里的影像下载功能其实不只是下载卫星影像，而是可以下载所有的栅格图片，因此这里的“地图类型”与地图主菜单对应。

包括了高清影像（WGS84）、历史影像（无偏移）、DEM/DSM（等高线）、高清影像（墨卡托）、电子地图（GCJ02）和天地图（无偏移）等好几十种地图类型。

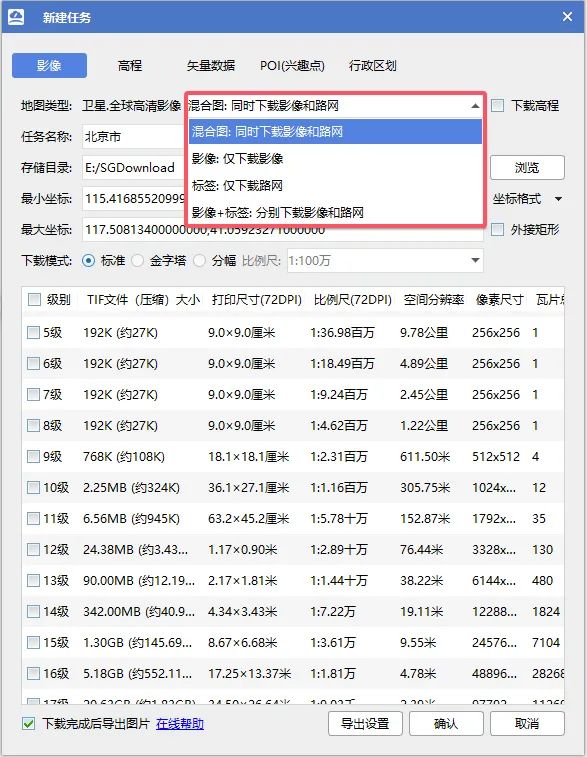

关于“地图类型”的参数，这里最重要的是对“混合图：同时下载影像和路网”、“影像：仅下载影像”、“标签：仅下载路网”和“影像+标签：分别下载影像和路网”等几种下载模式的选择，如下图所示。

下载模式选择

当选择“混合图：同时下载影像和路网”时，会在下载过程中就将地名和路网进行叠加，但新建任务时只会产生一个下载任务，如下图所示。

下载混合图

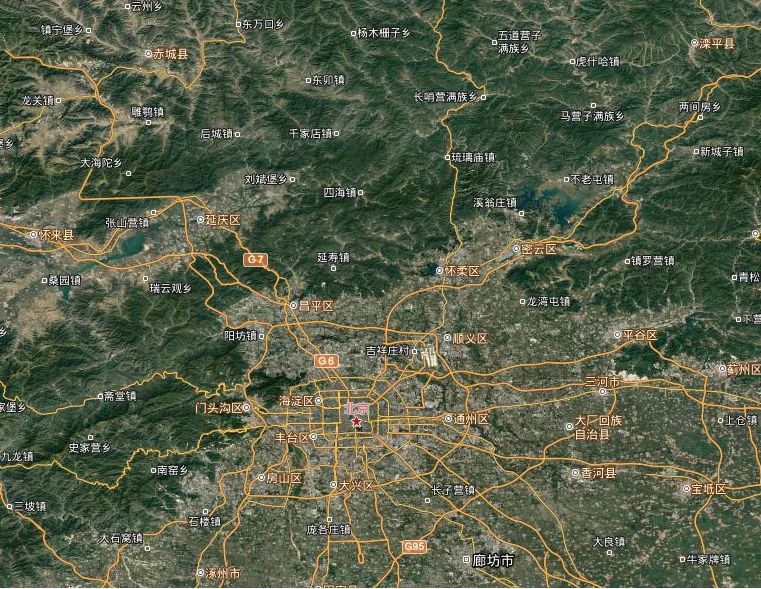

理所当然地，混合图的下载结果为卫星影像与路网的叠加，如下图所示。

混合图下载结果

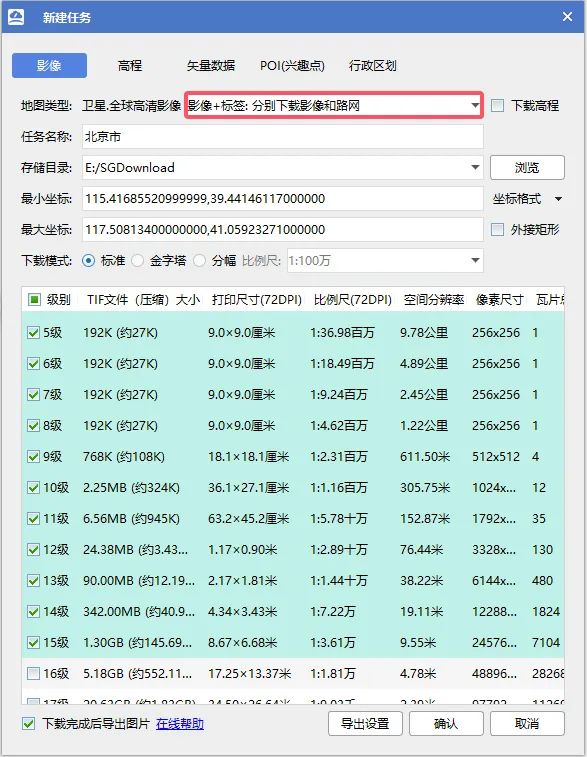

当选择“影像+标签：分别下载影像和路网”时，影像和标签会分开下载，而不会在下载过程中将两者叠加，如下图所示。

影像与标签分开下载

由于影像与标签是分开下载的，因此在新建任务时就会产生两个任务，即一个影像下载任务和一个路网标签下载任务，如下图所示。

下载影像与标签

任务下载完成后，导出的卫星影像会默认将影像与地名标签叠加，但如果在“导出设置”中取消了地名叠加功能，则会导出没有地名的卫星影像，如下图所示。

没有地名的卫星影像

标签单独导出后，背景默认为白色，但也可以通过在“导出设置”中将背景设置为其它颜色或背景透明，导出后的效果如下图所示。

导出的地名标签

在下载模式中还有“影像:仅下载影像”和“标签:仅下载标签”两种情况，这两种情况为一次只单独下载一种数据，这里就不再赘述了。

同时下载高程

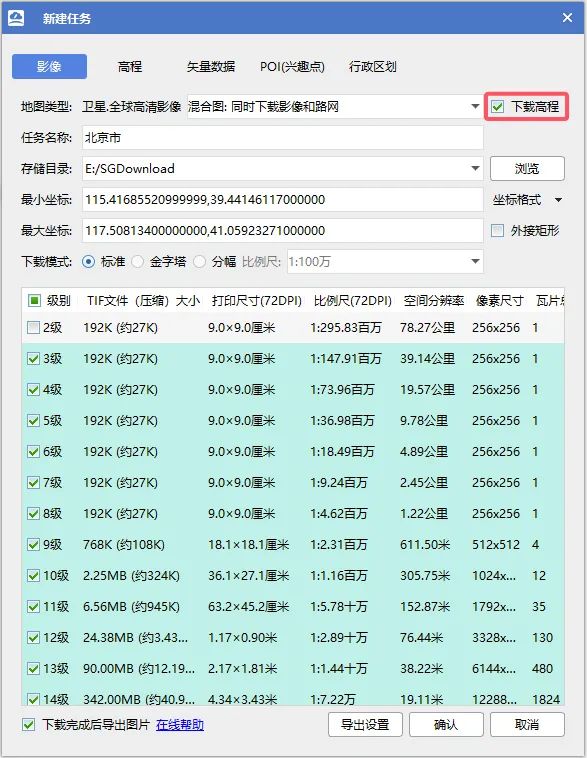

在下载卫星影像时，如果也需要下载相当范围的高程数据，则直接勾选“下载高程”即可，如下图所示。

选择“下载高程”

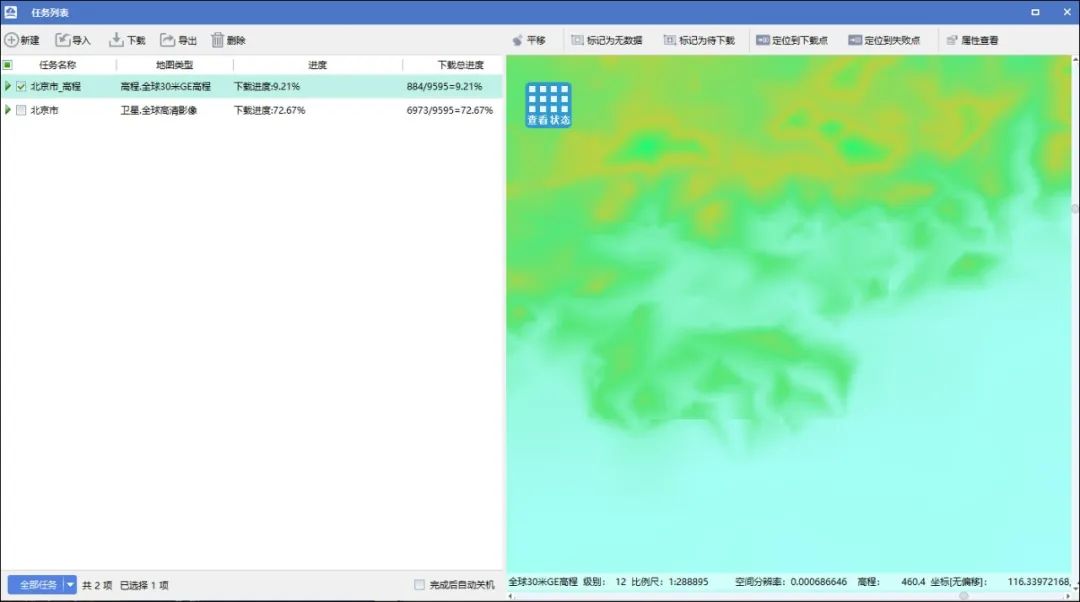

勾选“下载高程”后，除了新建栅格影像下载任务外，还会单独新建一个下载高程的任务，如下图所示。

高程下载任务

多种模式是为了满足更多的客户需求，在实际下载的时候根据自己的需求选择合适的下载模式即可。

坐标格式设置

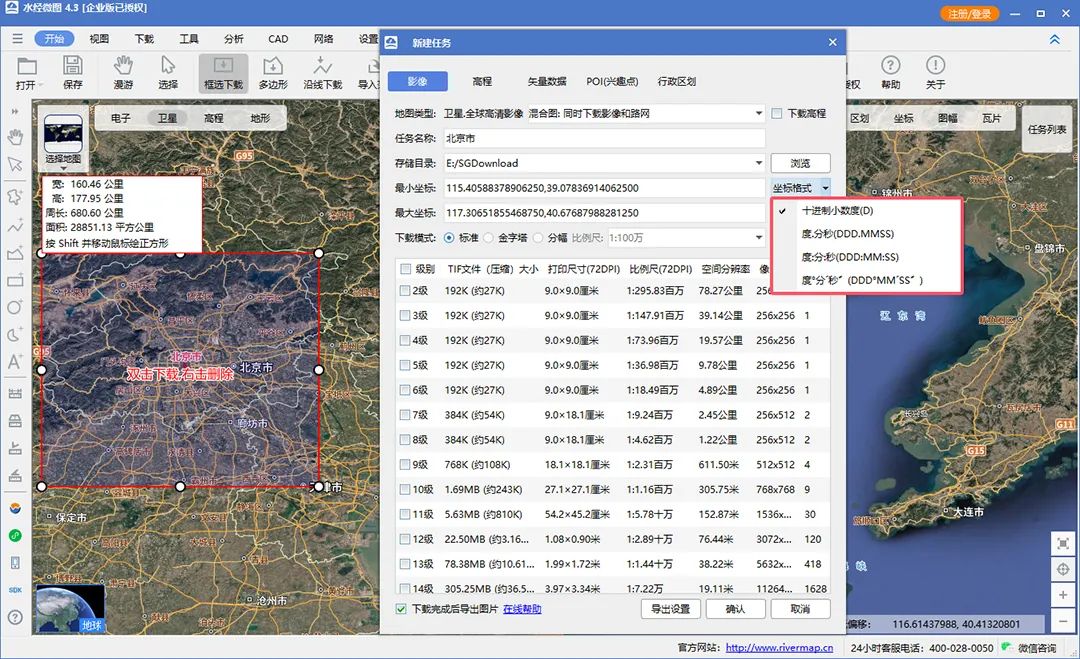

在按矩形下载范围新建任务时，可以在新建任务对话框中修改下载范围的坐标，为了便于坐标的录入，提供了多种坐标格式，如下图所示。

坐标格式

当我们输入的坐标为“113°51′4.7461″,38°22′30.879″”时，由于度分秒符号不方便录入，可以选择“度:分:秒(DDD:MM:SS)”格式，即度分秒符号都用冒号代替。

如果连冒号也不想懒得输入，那么可以选择“度.分秒(DDD.MMSS)”后直接按“度分秒”的顺序输入值，而不用任何分割。

以下为同一个坐标，在不同坐标格式下对应的值，如下所示。

十进制小数度：113.85131836111,38.375244166667

度.分秒(DDD.MMSS)：113.5147461,38.2230879

度:分:秒(DDD:MM:SS)：113:51:47.461,38:22:30.879

度°分′秒(DDD°MM′SS″)：113°51′4.7461″,38°22′30.879″

外接矩形参数的作用

在“新建任务”对话框中有一个神奇的参数叫“外接矩形”，有很多用户不知它有什么用户，一般用文字也不是特别好描述这个功能。

我们这里以下载“北京”的卫星影像为例，选择北京的行政区划作为下载范围，如下图所示。

北京行政区划

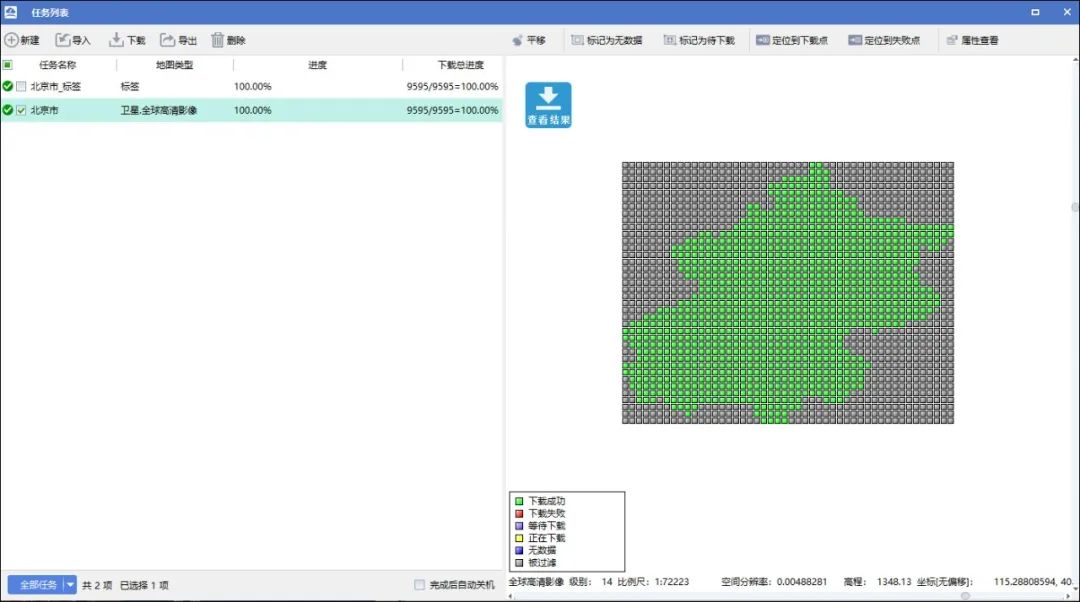

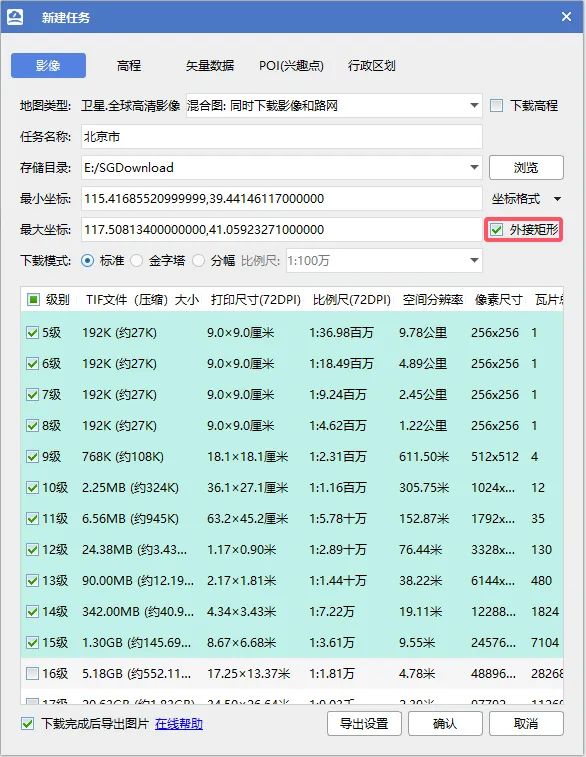

在新建任务对话框中，可以分别建两个下载任务，一个选择“外接矩形”参数，一个不选择“外接矩形”参数，如下图所示。

外接矩形参数

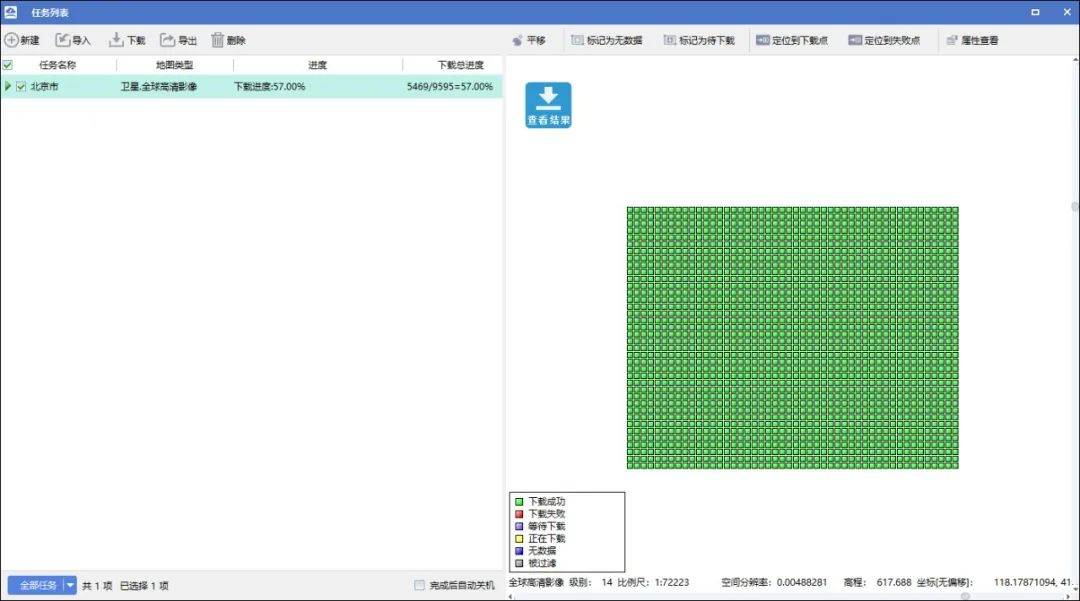

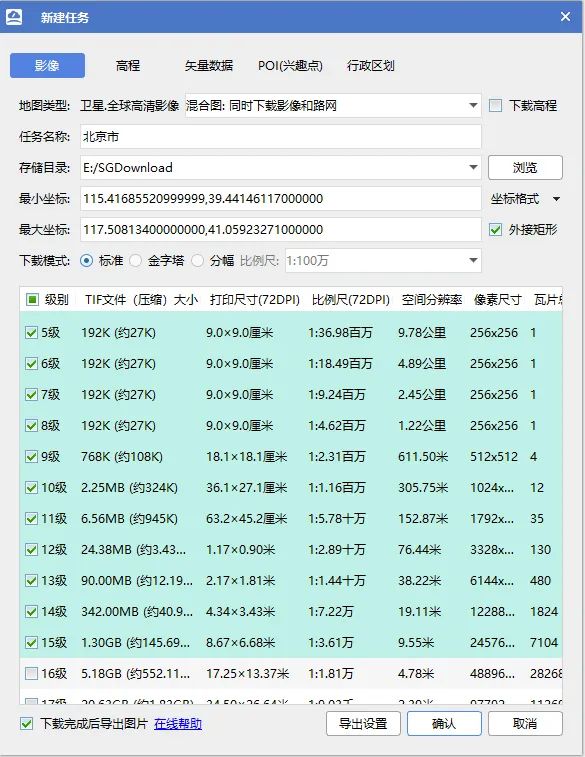

当选择了外接矩形参数后，它会北京的外包矩形作为下载范围，如下图所示。

按北京外接矩形范围下载

也就是原本是要按行政区划范围下载的，选择了“外接矩形”参数后，现在就变成了按北京的外包矩形范围下载了，因此最后下载的结果也是矩形图片了。

按外接矩形范围下载

当不开启“外接矩形”功能时，会按北京行政区划范围进行下载，而当开启“外接矩形”功能下载时，就会按行政区划的外包矩形范围下载了。

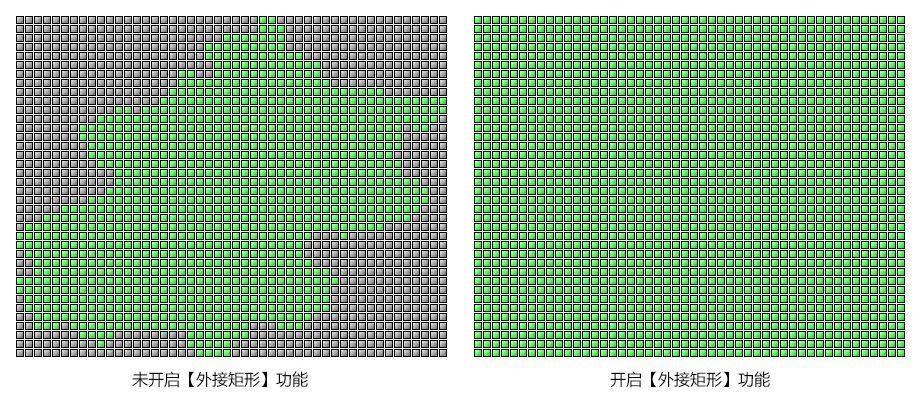

从下载任务的状态映射图就可以很清晰地看出他们的区别，如下图所示。

对比图

外接矩形的功能主要是满足某些客户需要铺满矩形的图，同时又想要包含某个行政区划范围而产生。

下载模式

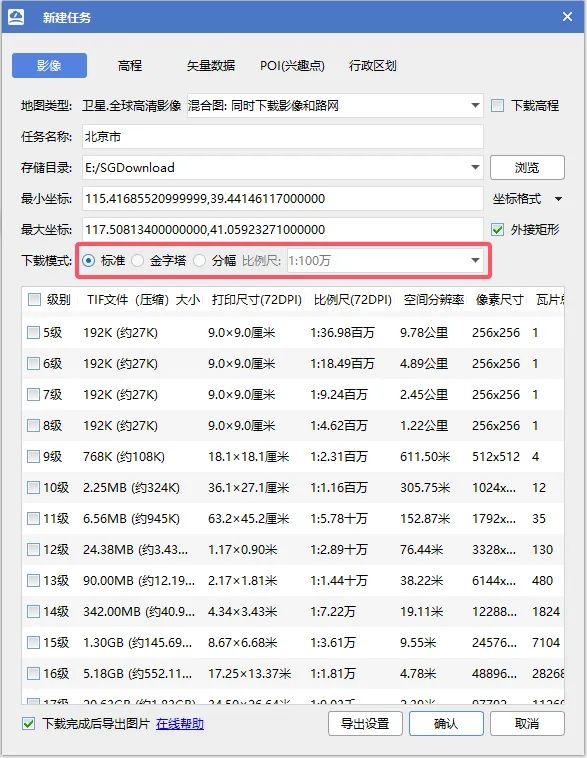

在下载栅格地图时，还有“标准”、“金字塔”和“分幅”等三种下载模式，如下图所示。

标准下载模式

选择三种不同的下载模式后，下方的会显示不同的参数界面，关于“金字塔”和“分幅”下载模式这里暂且不讲。

级别选择列表

在级别列表中，可以根据每个级别对应的文件大小、打印尺寸大小和比例尺等参数选择对应的级别，如下图所示。

级别参数一

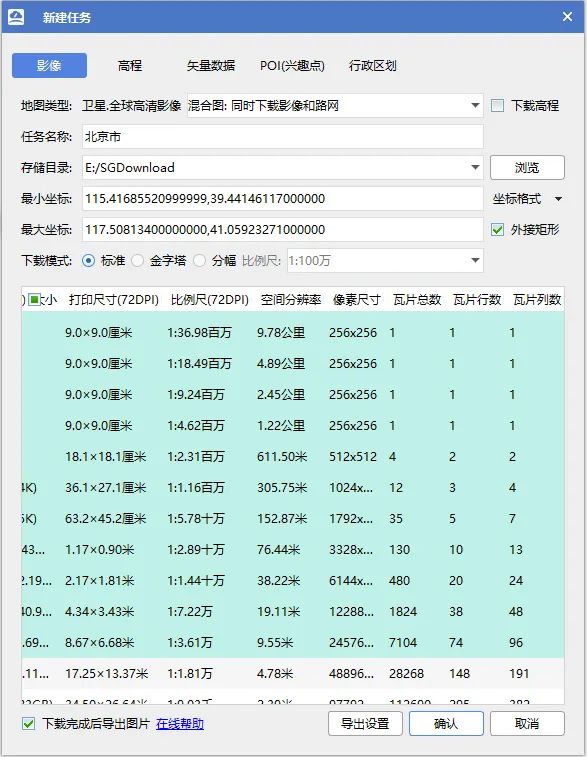

另外，选择级别时还可以参考空间分辨率、图片的像素尺寸大小、瓦片行列号和瓦片总数等参数选择对应的级别，如下图所示。

级别参数二

在这些参数中，比较常用的有文件大小、打印尺寸和瓦片的张数，不同的应用场景关心的参数不同。

导出设置

如果当对导出参数进行设置，在下载卫星影像时通常会自动叠加标注和地名标签后自动按下载范围裁剪，然后保存为 TIF 格式。

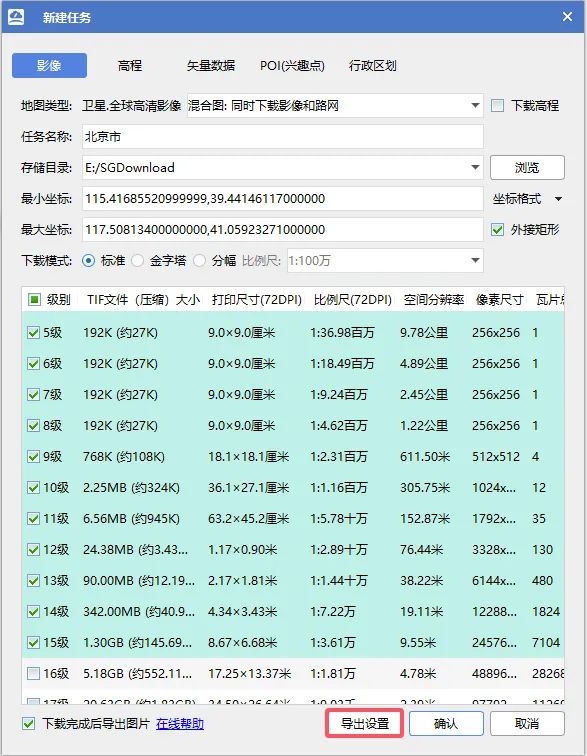

如果希望得到更多不同的下载结果，可以点击“导出设置”进行设置，如下图所示。

“导出设置”按钮

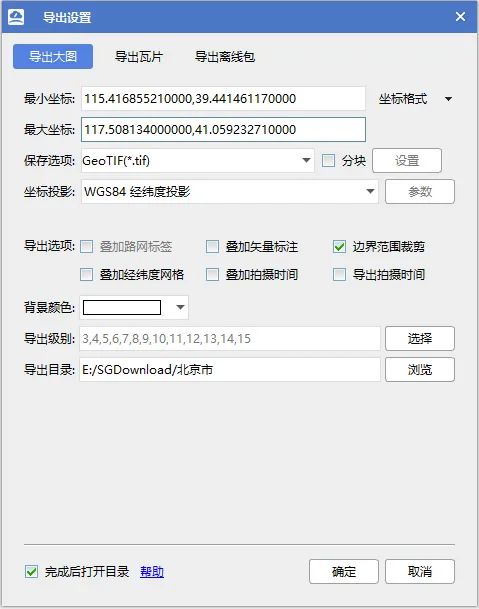

在“导出设置”对话框中，有很多可以设置的参数，如下图所示。

“导出设置”对话框

关于“导出设置”对话框中的参数，我们以后会单独进行讲解说明。

写在最后

本文为你分享了微图4影像下载参数说明，主要包括地图类型设置、同时下载高程和坐标格式设置等步骤。
