微图4在《重庆万盛青山湖总图》中的叠加成图应用

水经微图4（简称“微图4”）可以轻松下载无水印卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图。

这里，以重庆万盛青山湖总图为例，介绍如何将下载的卫星影像在 CAD 中与项目图进行叠加应用。

重庆万盛青山湖总图查看

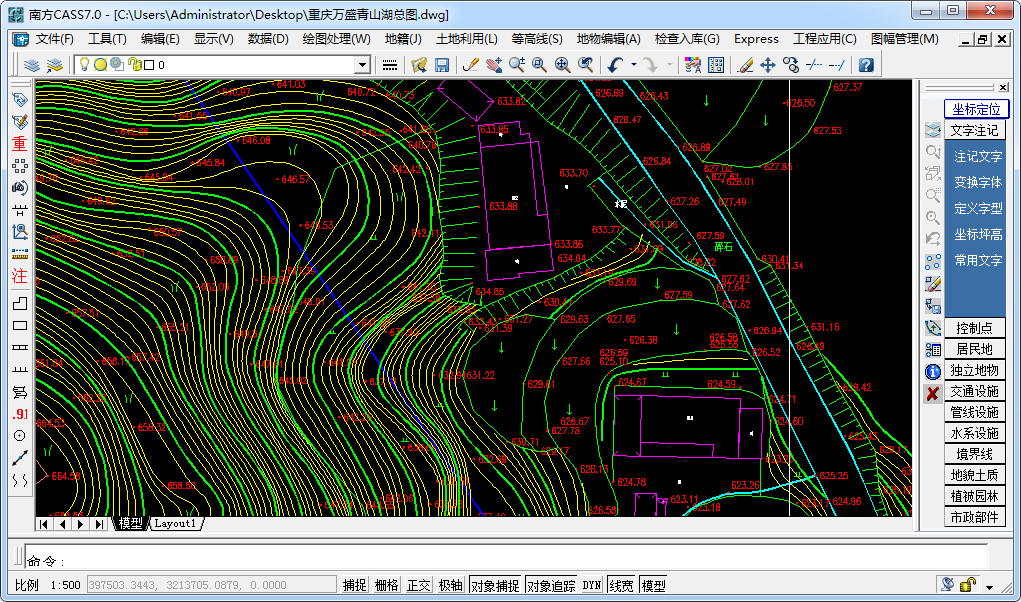

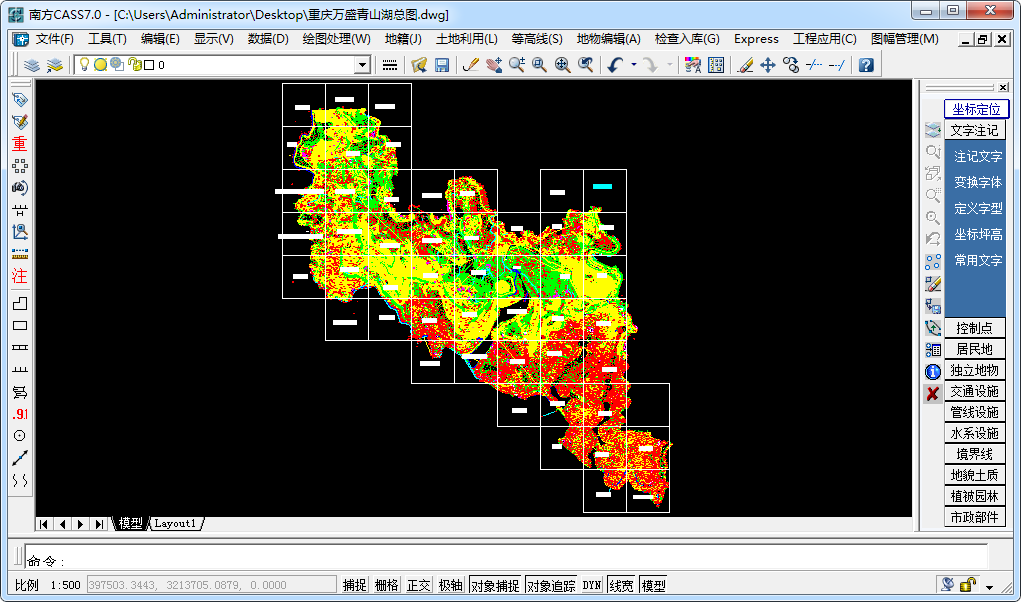

打开“重庆万盛青山湖总图”CAD 文件，如下图所示。

重庆万盛青山湖总图

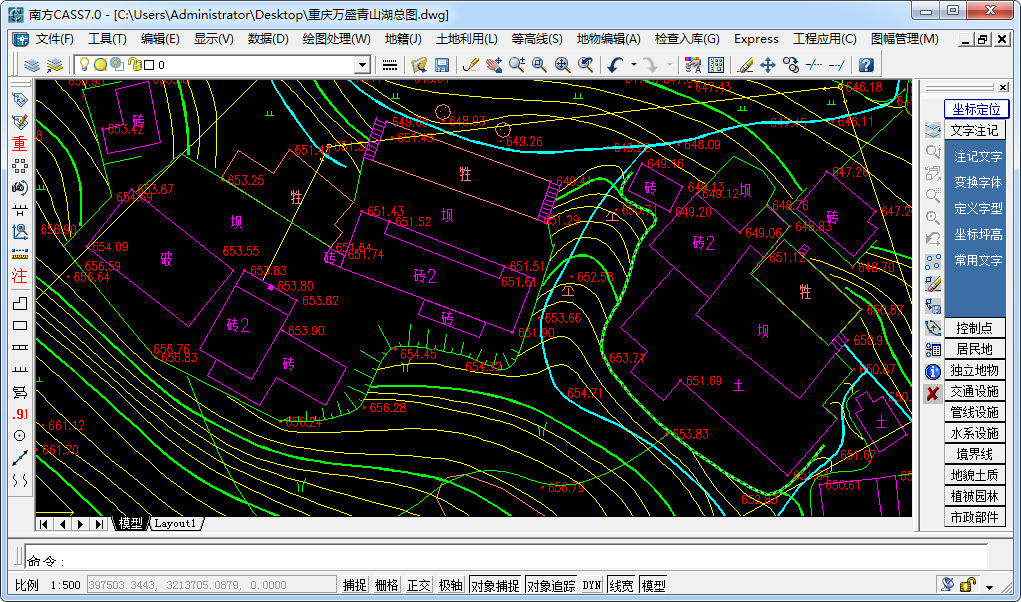

放大地图，可以看到要素包括植被特征、居民地、等高线、高程点、水系和道路等地形要素，如下图所示。

地形图要素

在全要素地形图中，对要素属性也作了标注，如居民地是砖结构、道路为水泥路面、水系，以及植被属性类型等。

要素特征

该图属于典型的全要素地形图，比较具有代表性，所以以此为例进行说明。

下载高清卫星影像地图

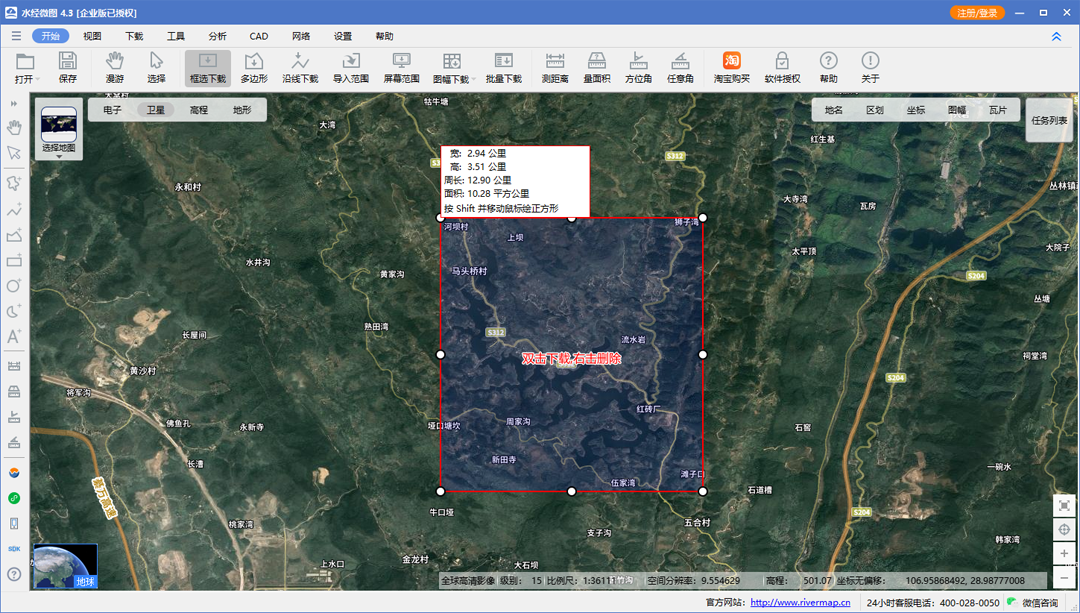

根据项目所在的位置，在地图上框选需要下载的卫星影像范围，如下图所示。

框选下载范围

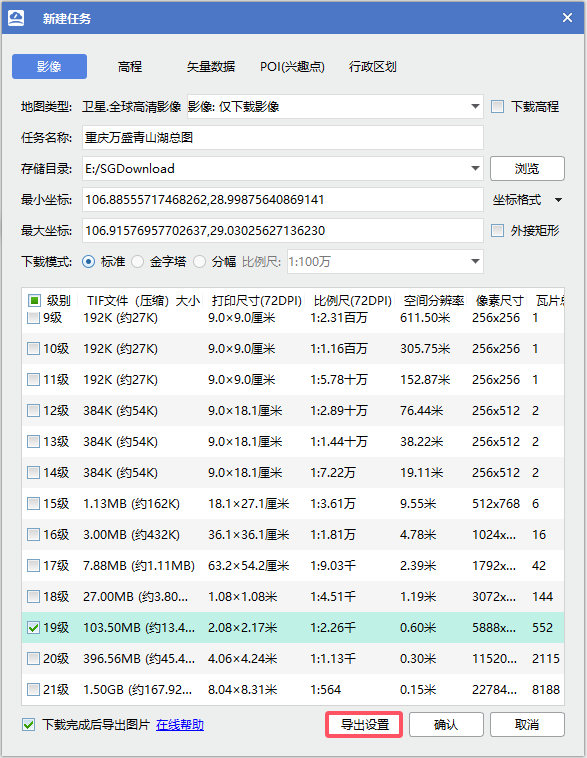

在绘制的范围中双击，将显示“新建任务”对话框，如下图所示。

新建任务

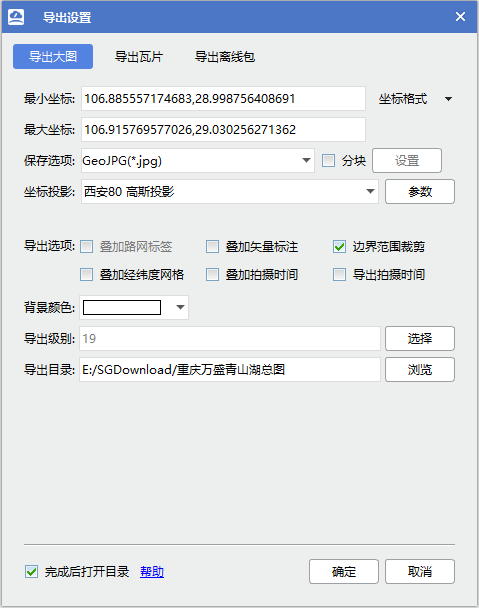

点击导出设置，在显示的导出设置对话框内，保存选项选择 GeoJPG，坐标投影根据图纸的坐标系，选择西安 80 高斯投影，点击确定后开始影像的下载。

导出设置

下载方法很简单，只需要框选项目所在区域双击下载即可，需要注意修改导出影像的坐标系和图纸的坐标系一致。

卫星影像与矢量数据套合

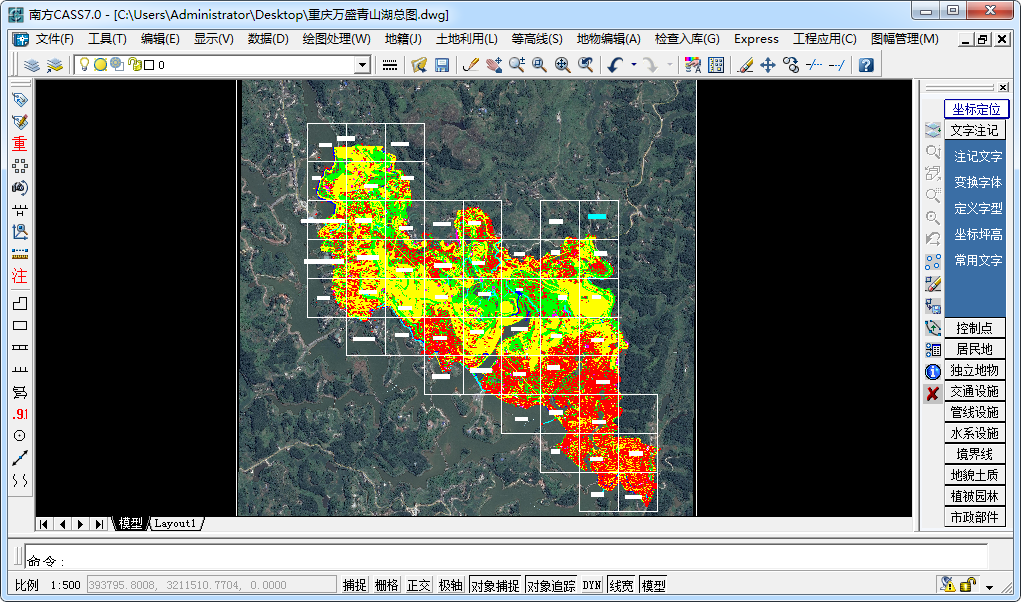

使用“水经注CAD影像加载插件”将下载的卫星图插入到重庆万盛青山湖总图中，发现卫星图将 CAD 图挡住了。

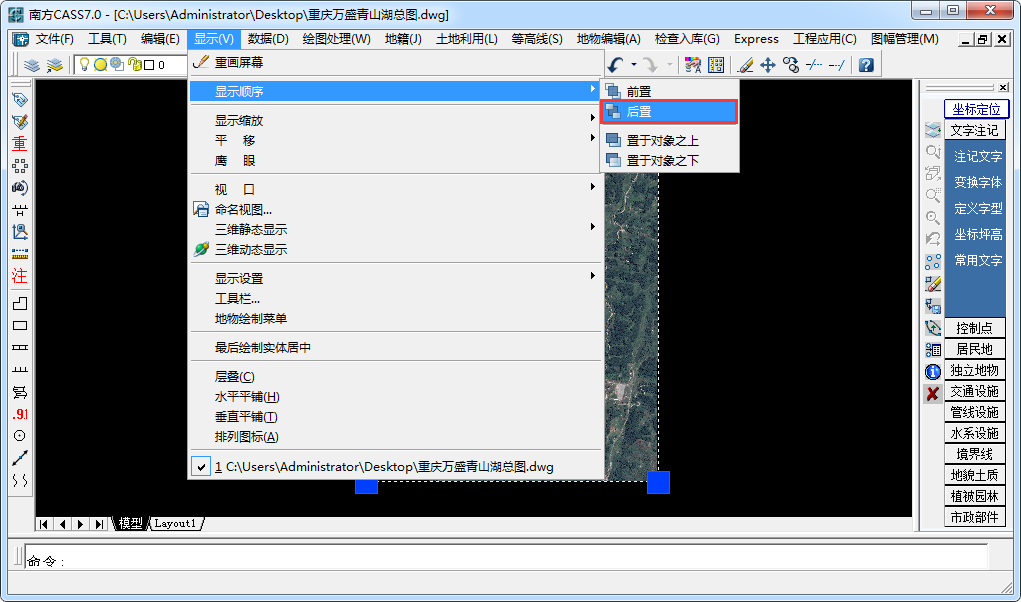

可以选中卫星地图后选择“显示\显示顺序\后置”菜单，该操作可以将卫星图置于 CAD 矢量图下方。

卫星影像后置

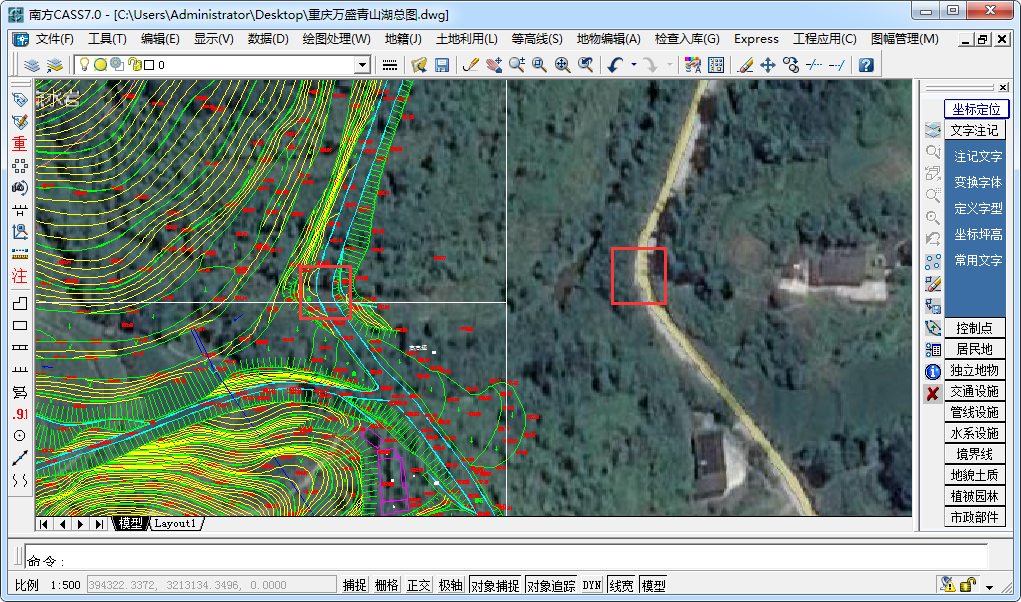

由于没有七参数，所以卫星图的位置会有一定偏移，可以通过卫星图和 CAD 图的共同特征点，将影像移动到矢量图对应的位置。

特征点

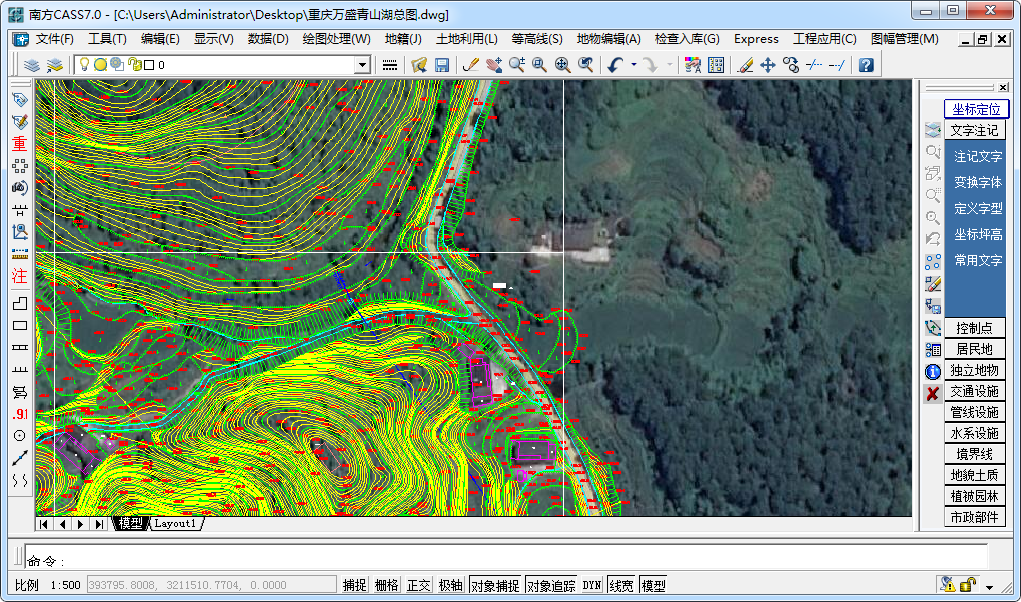

如果移动后的叠加效果不够好，可以再次移动卫星影像进行微调，可以尽可地将卫星影像与矢量数据进行完美叠加套合。

叠加套合后的效果

视图放大后可以查看卫星影像图与 CAD 图的局部叠加效果，如下图所示。

叠加后的局部效果

如果范围比较小，可以通过移动来进行套合，但是如果范围较大，还是需要七参数进行校准。

写在最后

本文为你分享了微图4在《重庆万盛青山湖总图》中的叠加成图应用，主要包括了重庆万盛青山湖总图查看和下载高清卫星影像地图等步骤。
