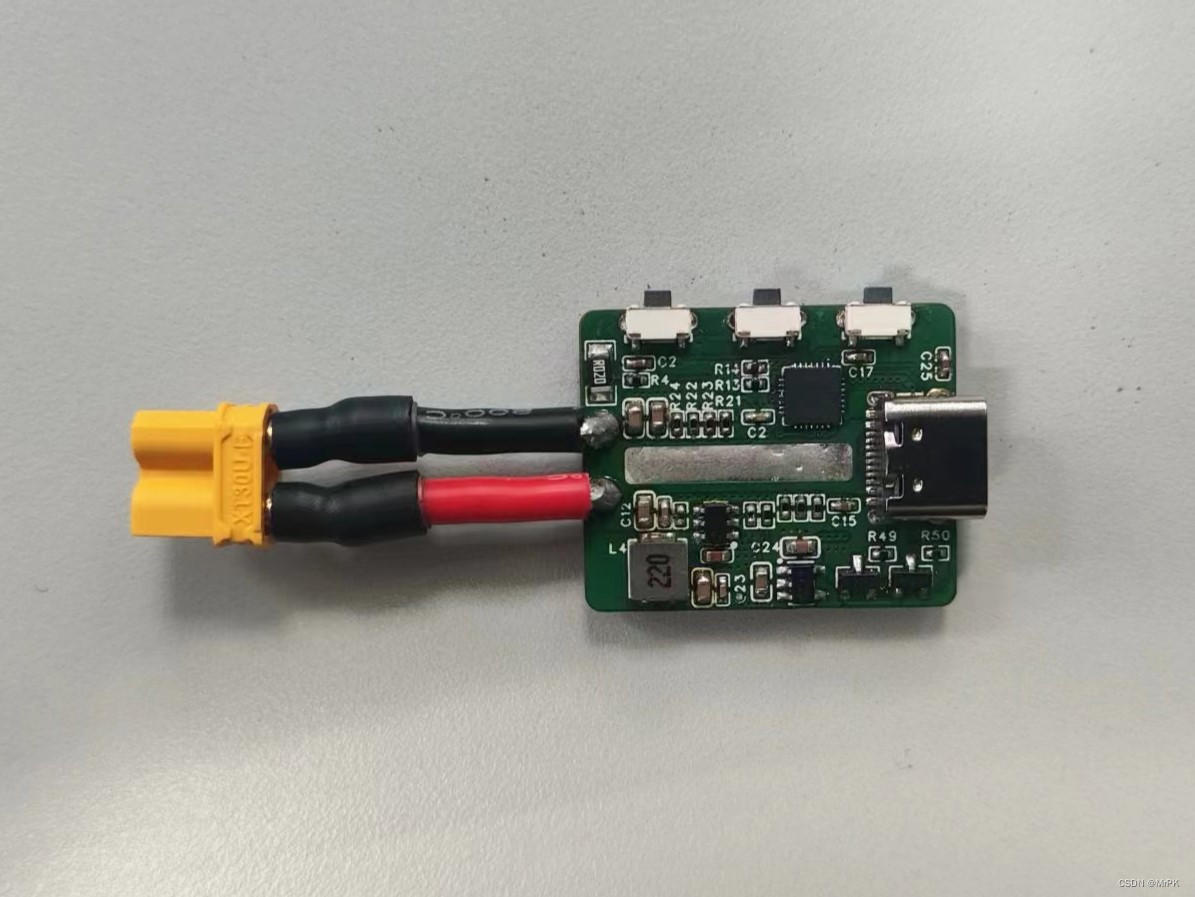

X035_DCOUT(基于CH32X035的PD3.1诱骗器)

最新推荐文章于 2024-06-16 11:10:36 发布
最新推荐文章于 2024-06-16 11:10:36 发布
阅读量337 收藏 7
点赞数 1
分类专栏： PD 文章标签： 嵌入式硬件 risc-v c语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/msjjs/article/details/136394688
版权

功能介绍：

1.支持请求Fixed、PPS、EPR Fixed、EPR AVS

2.支持48V电源输入

3.支持5A电流检测

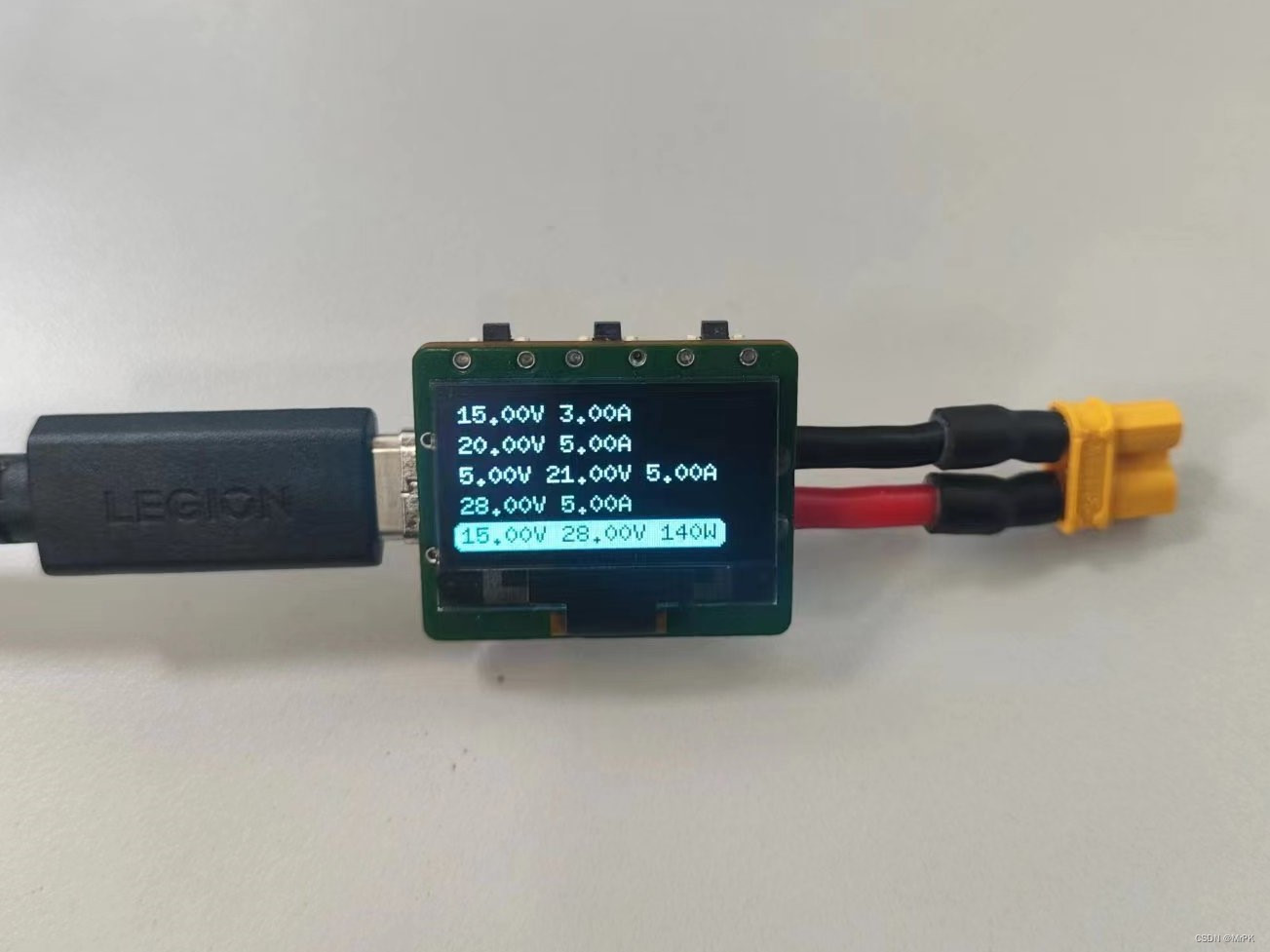

诱骗挡位选择：

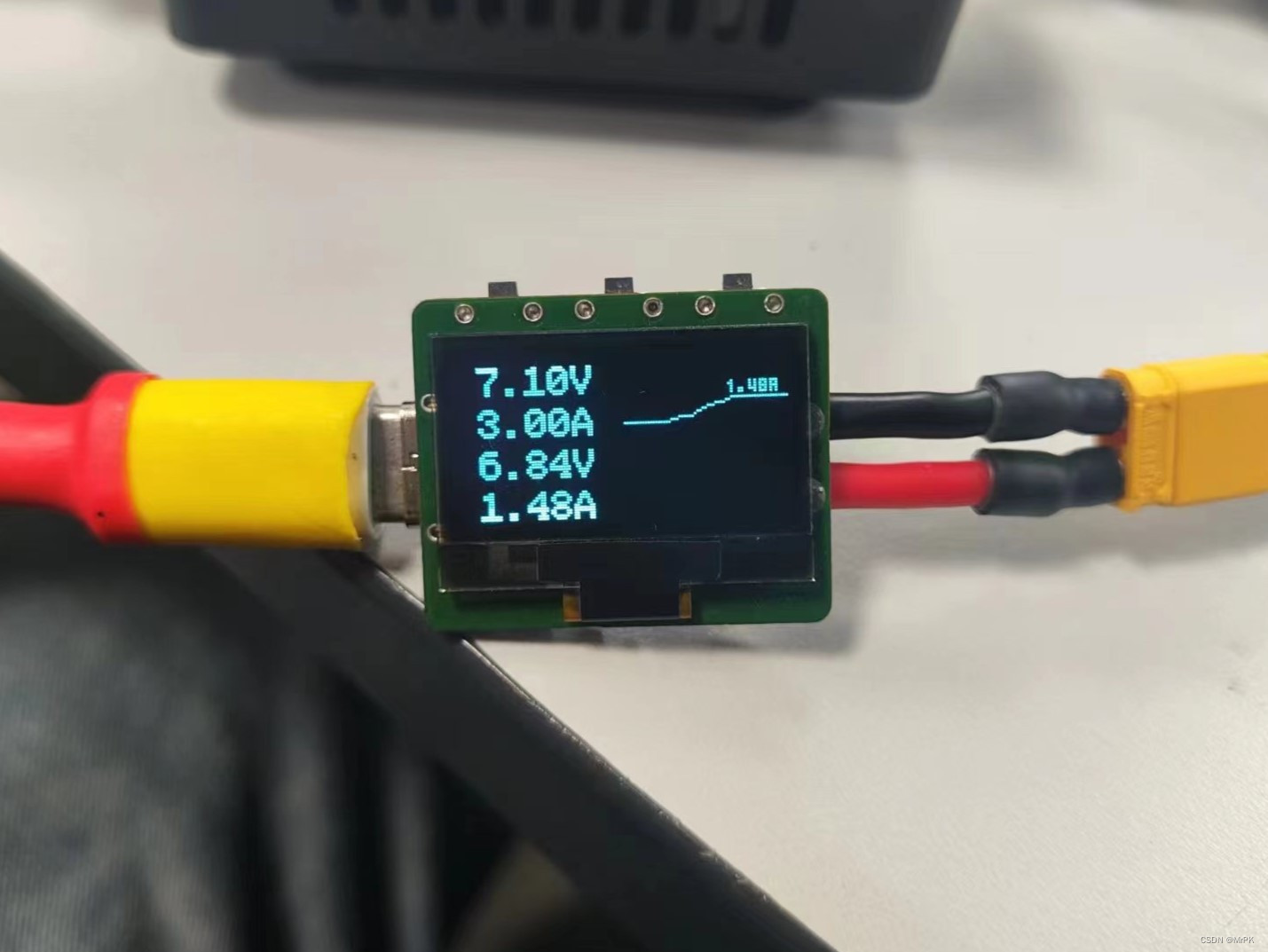

电压电流检测：

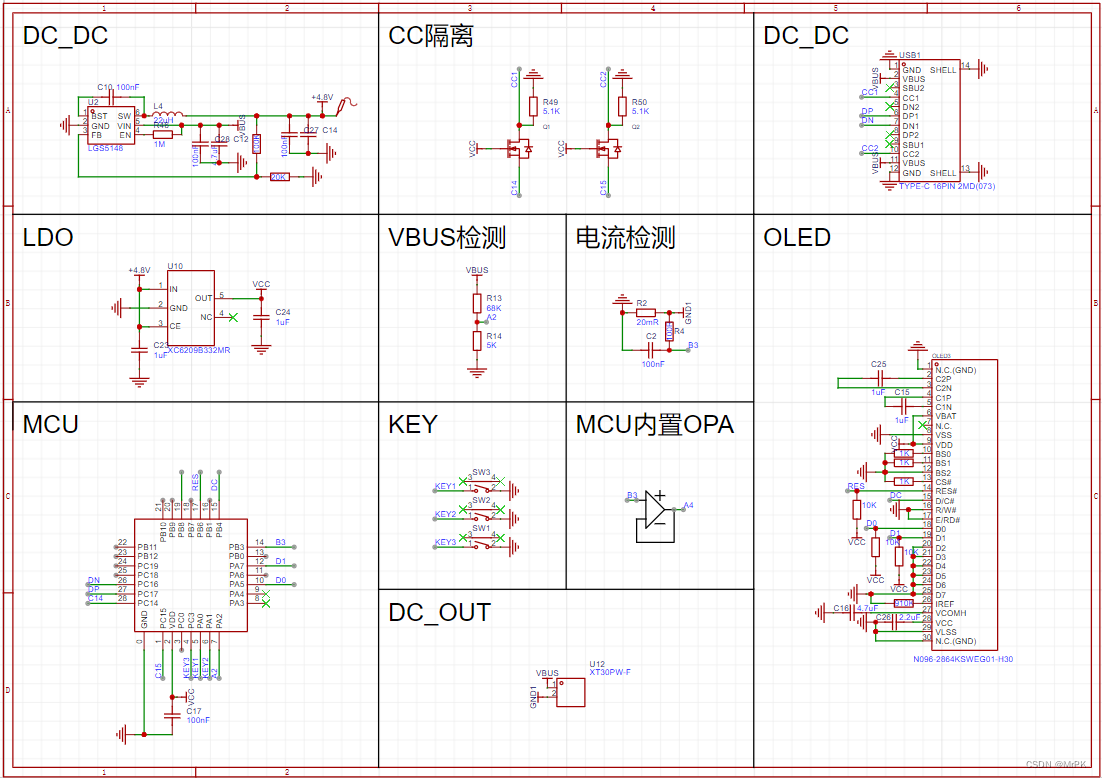

方案详解


以上功能其实只需要一颗CH32X035G8U6:

  • RISC-V4C处理器，最高48MHz
  • 支持单周期乘法和硬件除法
  • 20KB SRAM，62KB Flash
  • 多路外部12位ADC转换通道
  • 2个16位高级定时器
  • 1个16位通用定时器
  • 多组运放OPA
  • 1个SPI接口
  • USB PD和Type-C控制器及PHY
  • 快速GPIO端口，支持24个外部中断

通过SPI+DMA驱动OLED，移植u8g2图形库实现丝滑菜单

通过按键，实现交互

通过内置USB PD PHY实现快充协议诱骗

通过内置OPA实现低端电流采样放大
