CH224,一颗PD诱骗芯片

CH224系列是沁恒家的PD诱骗芯片,他有CH224K,CH221K,CH224D这几个版本。以CH224K为例,我们来看一看他能做些啥。

从手册上来看,CH224K支持诱骗 PD2.0/3.0,BC1.2等快充协议。这个等就很迷惑,实际测试他还它还可以诱骗出AFC、FCP、QC2.0。

如图,他支持两种请求电压配置模式:

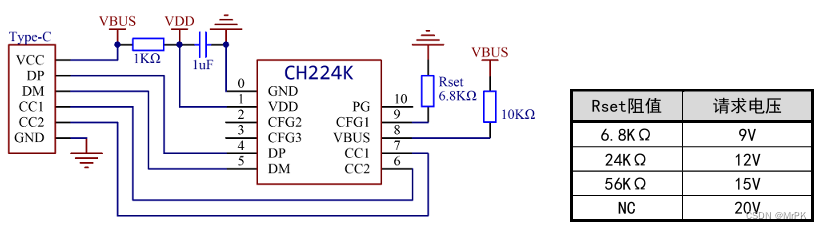

1.电阻配置模式

2.电平配置方式

PS:CH224K和CH221K为1脚内部并联3.3v稳压二极管取电,1K电阻用于限流。粗略算一下,当成功诱骗20V时,1k电阻的功耗为U^{2}/R=(20-3.3)^{2}/1K=278.89mW。这个电阻需要选用1206封装的。虽然这个VDD是3.3V,但是带载能力很低,只能给CFG脚提供电平,不能给其他芯片(如MCU)供电

以上两个图都是C母口的应用,诱骗100W需要搭配带E-MARK芯片的CtoC线。

如下图,可将C母口替换为C公口。在其中任一CC脚上接入1K下拉。可以实现模拟E-MARK功能。可以理解为E-MARK线+CH224K。

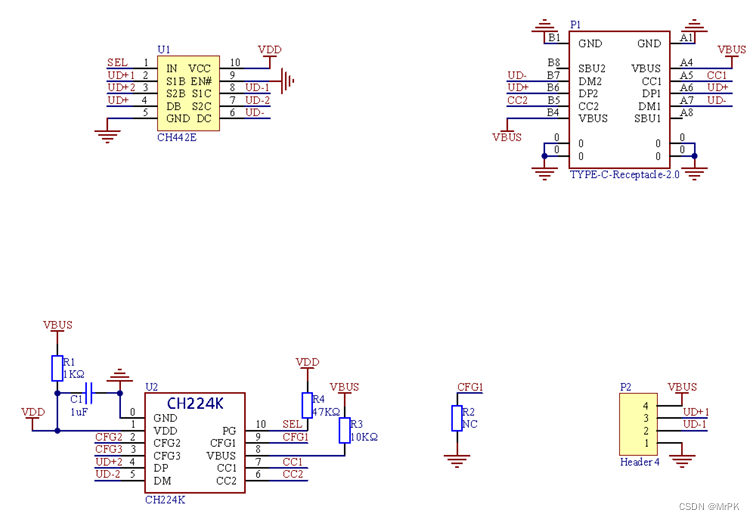

除以上应用外,CH224K可搭配一颗CH442E实现诱骗加数据的功能:

CH442E为模拟开关,默认连接D+D-和DMDP用于A口快充,CH224K作为主控芯片,支持PD、 QC 等升压快充协议,在PD协议成功或者BC协议失败会自动控制CH442E切换连接DMDP和dmdp用于USB 通讯。此方案在保证USB数据通讯时还可进行多协议快充(PD、QC等),满足多场景使用。

但是,该应用需要特殊版本CH224K,有需要和原厂联系。

除CH224K外,CH224系列还有CH221K和CH224D:

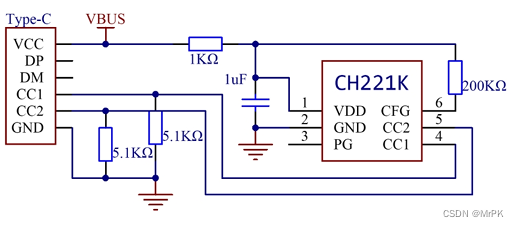

CH221K仅支持PD诱骗,仅支持电阻配置方式。需要注意的是,CH221K取电方式和CH224K一致,1K电阻需要大封装。

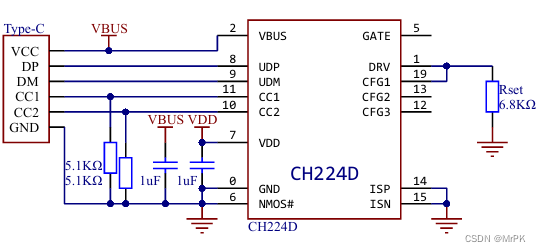

CH224D为CH224K的升级版本,CH224D内置LDO,VDD可对外输出10mA 4.7V电源。GATE可控制外部NMOS,ISP ISN可定制检测电流功能。
