开关电源/LDO反馈电阻辅助计算工具PowerHelper使用介绍

该工具可以帮助硬件工程师快速的选出电源输出反馈电阻的组合，节约时间，也可以帮助检视电路中电源反馈电阻的正确性

工具图标如下：

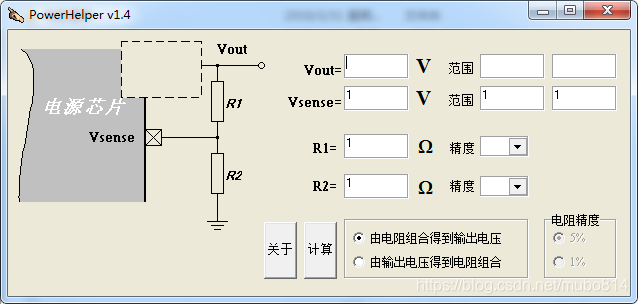

打开后界面如下：



该工具有两种功能：

    1、根据电路上使用的反馈电阻值，生成Vout，以检查电路设计是否正确（上图界面即此功能）

    2、根据需求的Vout和Vsense，帮助生成反馈电阻R1和R2的值（勾选“由输出电压得到电阻组合”即可），界面见下图：

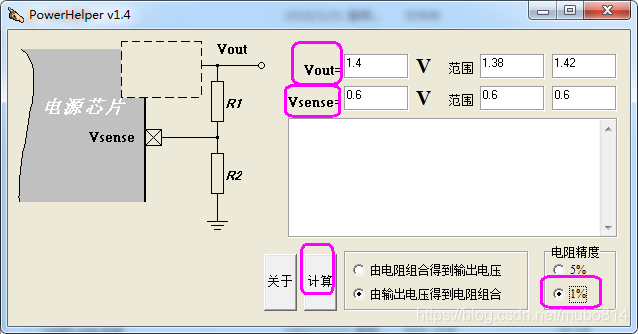

输入Vout电压和范围，输入Vsense电压（自动带出范围，最大最小值和Vsense相同，不要改），电阻精度选1%，然后点“计算”按钮，则生成结果，如下图：



在电阻输入窗口点右键，可以显示标准电阻值表：



或：

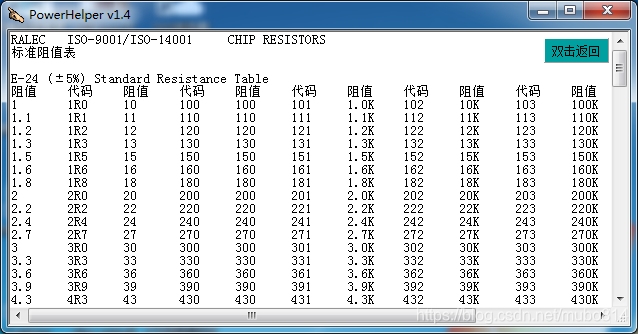

点击“显示标准电阻值表”，或键盘直接点“Z”键，即可弹出：



注意，标准电阻值显示界面双击才可以返回主界面，直接点关闭就把本工具关闭了。

本工具已经升级为v1.6版本，之前的版本都存在生成电压值的BUG，这个版本彻底修复，希望大家都使用最新版本。

v1.6的下载地址：

PowerHelper_v1.6.rar-电信文档类资源-CSDN文库
