Tiny210(S5PV210) U-BOOT(四)----Nand Flash原理（2）

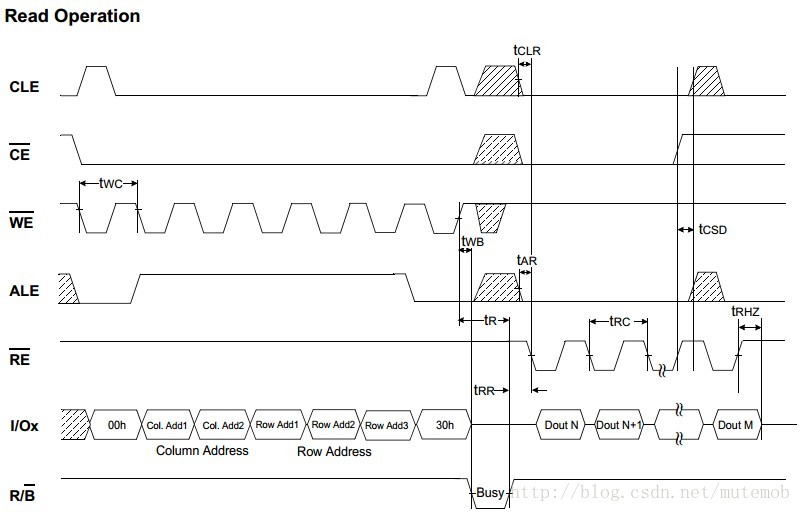

下面以一个实际的读操作，来讲一下Nand Flash的时序：

在开始解释前，多罗嗦一下”使能”这个词，使能（Enable），是指使其（某个信号）有效，使其生效的意思......比如，上面图中的CLE线号，是高电平有效，如果此时将其设为高电平，我们就叫做，将CLE使能，也就是使其生效的意思。使能，这个中文翻译有点怪怪的，有点像WDT(Watch Dog Timer)，中文翻译叫看门狗，这是英文直译，另一种解释叫做监视定时器，也许后一种解释会更好一点儿吧。

按照时序来划分，总共下面七个信号共同协调工作，我们先来竖着看，看同一时刻的操作：

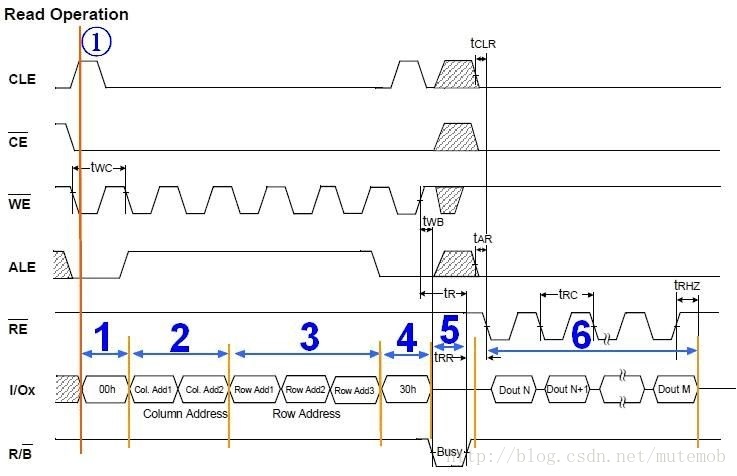

我们来一起看看，我在图6中的特意标注的①边上的黄色竖线。
黄色竖线所处的时刻，是在发送读操作的第一个周期的命令0x00之前的那一刻。
让我们看看，在那一刻，其所穿过好几行都对应什么值，以及进一步理解，为何要那个值。
（1）黄色竖线穿过的第一行，是CLE。还记得前面介绍命令所存使能（CLE）那个引脚吧？CLE，将CLE置1，就说明你将要通过I/O复用端口发送进入Nand Flash的，是命令，而不是地址或者其他类型的数据。只有这样将CLE置1，使其有效，才能去通知了内部硬件逻辑，你接下来将收到的是命令，内部硬件逻辑，才会将受到的命令，放到命令寄存器中，才能实现后面正确的操作，否则，不去将CLE置1使其有效，硬件会无所适从，不知道你传入的到底是数据还是命令了。
（2）而第二行，是nCE，那一刻的值是0。这个道理很简单，你既然要向Nand Flash发命令，那么先要选中它，所以，要保证nCE为低电平，使其有效，也就是片选有效。
（3）第三行是nWE，意思是写使能。因为接下来是往nand Flash里面写命令，所以，要使得nWE有效，所以设为低电平。
（4）第四行，是ALE是低电平，而ALE是高电平有效，此时意思就是使其无效。而对应地，前面介绍的，使CLE有效，因为将要数据的是命令，而不是地址。如果在其他某些场合，比如接下来的要输入地址的时候，就要使其有效，而使CLE无效了。
（5）第五行，nRE，此时是高电平，无效。可以看到，知道后面低6阶段，才变成低电平，才有效，因为那时候，要发生读取命令，去读取数据。
（6）第六行，就是我们重点要介绍的，复用的输入输出I/O端口了，此刻，还没有输入数据，接下来，在不同的阶段，会输入或输出不同的数据/地址。
（7）第七行，R/nB,高电平，表示R（Ready）/就绪，因为到了后面的第5阶段，硬件内部，在第四阶段，接受了外界的读取命令后，把该页的数据一点点送到页寄存器中，这段时间，属于系统在忙着干活，属于忙的阶段，所以，R/nB才变成低，表示Busy忙的状态的。
读操作，查P7页的Command Set，1st Cycle发00，2nd Cycle发30。



上面介绍了时刻(1)的各个信号的值，以及为何是这个值之后，相信，后面的各个时刻，对应的不同信号的各个值，下面我们来分析一下其余时刻都干了什么。

上面图中标出来的，1-6个阶段，具体是什么含义。
（1） 操作准备阶段：此处是读（Read）操作，所以，先发一个图5中读命令的第一个阶段的0x00,表示，让硬件先准备一下，接下来的操作是读。
（2） 发送两个周期的列地址。也就是页内地址，表示，我要从一个页的什么位置开始读取数据。
（3） 接下来再传入三个行地址。对应的也就是页号。
（4） 然后再发一个读操作的第二个周期的命令0x30。接下来，就是硬件内部自己的事情了。
（5） Nand Flash内部硬件逻辑，负责去按照你的要求，根据传入的地址，找到哪个块中的哪个页，然后把整个这一页的数据，都一点点搬运到页缓存中去。而在此期间，你所能做的事，也就只需要去读取状态寄存器，看看对应的位的值，也就是R/nB那一位，是1还是0，0的话，就表示，系统是busy，仍在”忙“（着读取数据），如果是1，就说系统活干完了，忙清了，已经把整个页的数据都搬运到页缓存里去了，你可以接下来读取你要的数据了。
对于这里。估计有人会问了，这一个页一共2048+64字节，如果我传入的页内地址，就像上面给的1028一类的值，只是想读取1028到2011这部分数据，而不是页开始的0地址整个页的数据，那么内部硬件却读取整个页的数据出来，岂不是很浪费吗？答案是，的确很浪费，效率看起来不高，但是实际就是这么做的，而且本身读取整个页的数据，相对时间并不长，而且读出来之后，内部数据指针会定位到你刚才所制定的1208的那个位置。
（6） 接下来，就是你“窃取“系统忙了半天之后的劳动成果的时候了，呵呵。通过先去Nand Flash的控制器中的数据寄存器中写入你要读取多少个字节(byte)/字(word)，然后就可以去Nand Flash的控制器的FIFO中，一点点读取你要的数据了。
至此，整个Nand Flash的读操作就完成了。
对于其他操作，可以根据我上面的分析，一点点自己去看datasheet，根据里面的时序图去分析具体的操作过程，然后对照代码，会更加清楚具体是如何实现的。

5.地址传送
Nand Flash有一个"位反转"的特性，就是在读一页的时候，有一位或某几位，可能出现原来是1，读完了以后就是0，Linux系统中，一般叫做OOB（Out Of Band），这个区域，基于Nand Flash的硬件特性：数据在读写时候相对容易错误，所以为了保证数据的正确性，必须要有对应的检测和纠错机制，此机制被叫做EDC(Error Detection Code)/ECC（Error Code Correction,或者Error Checking and Correcting），所以设计了多余的区域，用于放置数据的校验值。这也就是每一页2K Byte旁边都有64 Byte的一个区域，这个64Byte就是OOB区域。

比如访问地址8000
8000/2048 = 3.9，所以地址在第3页
8000-3*2048 = 1856，所以在第3页的第1856个地址
所以，1,2Cycle发的就是Ox740(1856)，第1st Cycle发的就是0x40，2nd Cycle发的就是0x7
而3,4,5Cycle发的是3，第3rd Cycle发的是0x3，第4th Cycle发的是0x0，第5th Cycle发的是0x0。OK，至此，Nand Flash的原理分析完毕，将常用的存储原理，还有引脚功能，时序功能，和地址传送简单的讲了一些，这些对于后面分析u-boot源码中的Nand Flash的初始化代码和搬内核的代码很有用，理解了Nandf Flash的基本原理，后面再分析u-boot内核中去对Nand Flash的代码来就顺手的多了
