闪电网络设计说明书

1. 引言

比特币闪电网络论文笔记参见：

• Bitcoin的闪电网络

闪电网络实际实现参见设计文档 Basis of Lightning Technology (BOLT) ：

• Lightning Network In-Progress Specifications

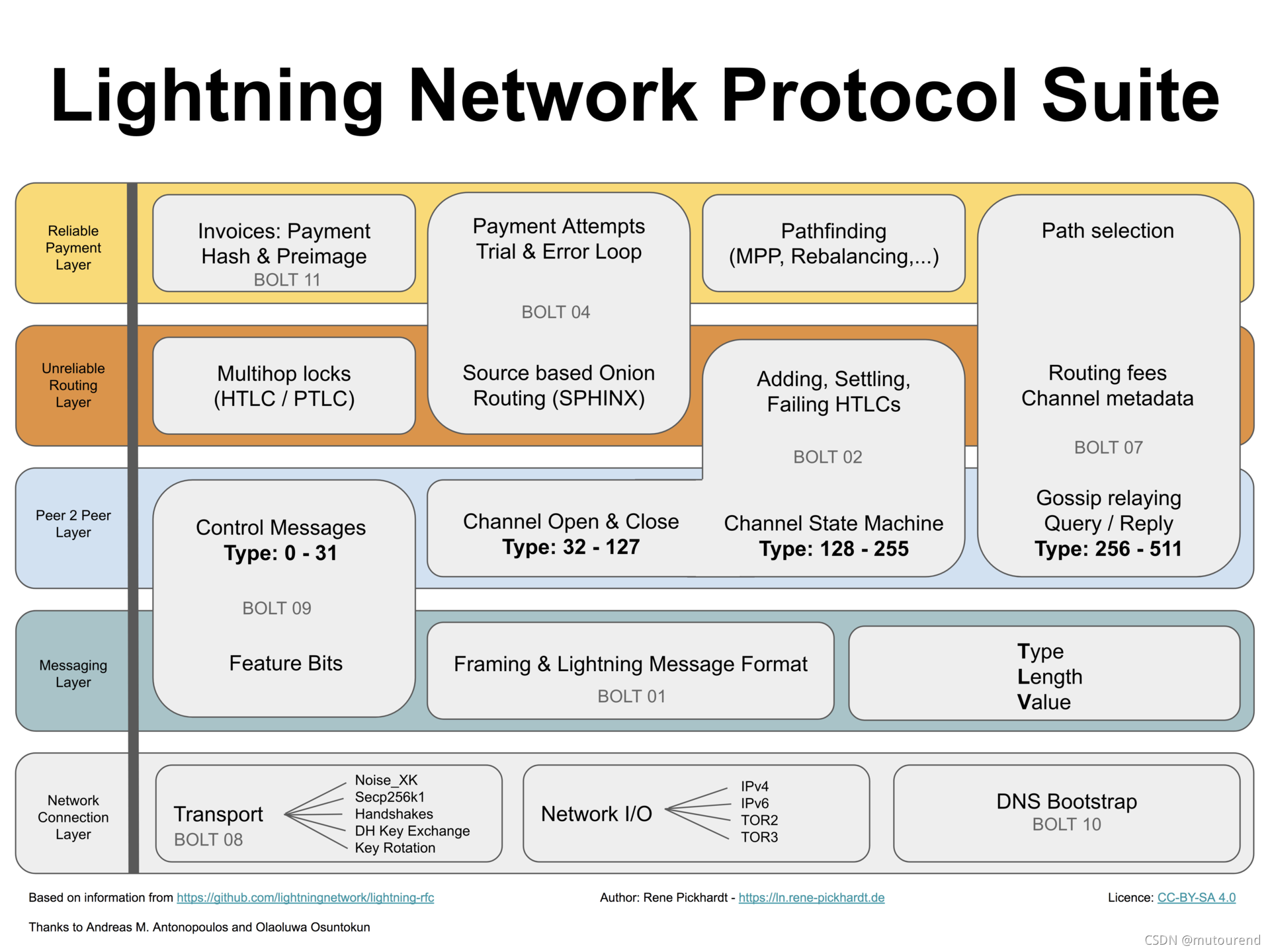

BOLT设计文档分为10个子部分：

• BOLT #1：Base Protocol
• BOLT #2：Peer Protocol for Channel Management
• BOLT #3：Bitcoin Transaction and Script Formats
• BOLT #4：Onion Routing Protocol
• BOLT #5：Recommendations for On-chain Transaction Handling
• BOLT #7：P2P Node and Channel Discovery
• BOLT #8：Encrypted and Authenticated Transport
• BOLT #9：Assigned Feature Flags
• BOLT #10：DNS Bootstrap and Assisted Node Location
• BOLT #11：Invoice Protocol for Lightning Payments

1.1 闪电网络关键技术简介

闪电网络为使用通道网络实现比特币快速支付的协议。
闪电网络中使用的核心技术有：

• 1）Channels通道
  两个参与者创建闪电支付通道，往通道内存入一定数额的比特币（如0.1BTC），通道内的比特币金额会锁定在Bitcoin主网上，仅有双方签名才可消费。
  最初，他们各自持有一个比特币交易，可将所有金额（如0.1BTC）全部发送回一方。
  稍后，他们可签名新的比特币交易，将资金拆分，如0.09BTC给一方，0.01BTC给另一方，然后设置之前的比特币交易为无效的——即之前的比特币交易不可再消费。
  – 通道创建的信息，可参看 BOLT #2：Channel Establishment。
  – 创建通道时的比特币交易格式，可参看 BOLT #3：Funding Transaction Output。
  – 当参与方不同意或失败时，必须消费cross-signed bitcoin transaction，详细的处理流程可参看 BOLT #5：Recommendations for On-chain Transaction Handling。

• 2）Conditional Payments 有条件支付
  一个闪电通道仅支持两个参与者之间支付，但是很多通道连接成网络，将支持网络内的所有用户之间进行支付。这其中用到的技术为：有条件支付——可附加在通道上，如，“若你能在6小时内公开某个秘密，你将获得0.01BTC”。一旦接收方公开了秘密，则该笔比特币交易将被一个缺少有条件支付的交易所替代，并将相应的资金添加到接收方的output中。
  – 某一方添加有条件支付交易的命令格式，详细参见 BOLT #2：Adding an HTLC，完整的比特币交易格式可参见 BOLT #3：Commitment Transaction。

• 3）Forwarding 转发
  有条件支付可 以lower time limit的方式安全地转发给另一参与者，如“若你能在5小时内公开某个秘密，你将获得0.01BTC”【”5小时“ < 之前的”6小时“】。一旦接收方公开了秘密，则该笔比特币交易将被一个缺少有条件支付的交易所替代，并将相应的资金添加到接收方的output中。
  – 转发支付的详情参见 BOLT #2：Forwarding HTLCs
  – 如何传送支付指令参见 BOLT #4：Packet Structure

• 4）Network Topology 网络拓扑
  要进行支付，参与者需要知道可通过哪些通道进行发送。参与者相互告知通道和节点的创建及更新信息。
  – 详细的通讯协议参见 BOLT #7：P2P Node and Channel Discovery
  – 初始的网络bootstrap参见 BOLT #10：DNS Bootstrap and Assisted Node Location

• 5）Payment Invoicing 支付费用清单
  参与者会收到支付清单，以告知他该支付什么。
  – 描述收款对象及支付目的的协议，以便付款人以后能证明支付成功，协议详情见 BOLT #11：Invoice Protocol for Lightning Payments

1.2 词汇及术语指南

• Announcement：peers之间发送的gossip message，用于发现通道或节点。
• chain_hash：目标区块链的唯一标识hash值（通常为genesis hash值）。chain_hash允许节点在多个区块链上创建和引用通道。节点将忽略来源于其未引用的chain_hash 消息。与bitcoin-cli不同，该hash值不是反向的，而是可直接使用的。
  比特币主网的chain_hash值为：6fe28c0ab6f1b372c1a6a246ae63f74f931e8365e15a089c68d6190000000000
• Channel：在2个peers之间实现快速链下交互。为了进行资金交互，peers交换签名来创建updated commitment transaction。
  channel通道支持mutual close，revoked transaction close以及unilateral close (单方关闭)。
• Closing transaction：为mutual close时生成的交易之一。Closing transaction与commitment transaction类似，但是没有pending payments。
• Commitment number：用于每个commitment transaction中，为48位递增计数器。通道内每个peer的计数器是独立的，都从0开始。
• Commitment revocation（废除） private key：每一个commitment transaction都有一个唯一的commitment revocation private-key value，另一方若拥有该key value值，则可立马花费所有outputs中的金额：通过reveal该key value值，即可废除 old commitment transaction。为了支持废除，每个commitment transaction都引用了废除该commitment对应的public key。
• Commitment transaction：为花费funding transaction的transaction。每个peer都拥有对方对该笔交易的签名，因此，各自都有一个可花费的commitment transaction。当有新的commitment transaction时，老的将被废除。
• Final node：一笔支付由初始节点发起，经由多个中间节点（hops），到达的最终接收方。同时为链路中的最终接收节点。
• Funding transaction：为不可逆的链上交易，在一个通道内向2个peers付费。只有在双方同意的情况下才能使用。
• Hop：一种节点。通常为起始节点和最终节点之间的中间节点。
• HTLC：Hashed Time Locked Contract。
  为2个peers之间的有条件支付：接收方通过展示其签名和支付preimage来获得相应金额，否则付款人可在指定时间后取消该付款合约。这些以commtiment transaction outputs的方式实现。
• Invoice：A request for funds on the Lightning Network, possibly。费用清单中包含：支付类型、支付金额、过期时间以及其他信息。这是闪电网络内的支付形式，而不是使用比特币式地址。
• It’s ok to be odd：为某些数域内的规则，表示对某种feature的可选或强制支持。偶数表示2个endpoints都必须支持所讨论的feature，而奇数表示endpoint可忽略该feature。
• MSAT：为一个millisatoshi，常用作field name。
• Mutual close：对通道的合作式关闭，通过广播一个unconditional spend of the funding transaction with an ouput to each peer（除非某个output太小才可不包含在内）。
• Node：作为闪电网络一部分的计算机或其他设备。
• Origin node：为一笔支付的初始节点，经由数个hops，到达最终节点。Origin node为链路上的第一个发送peer。
• Outpoint：唯一标识unspent transaction output的transaction hash和output index。需作为输入来组成一笔新的交易。
• Payment hash：HTLC中包含了payment hash，payment hash为payment preimage的hash值。
• Payment preimage：为付款已收到的证明，由最终接收方持有。只有最终接收方知道该秘密。最终接收方为了release funds，需release该preimage。支付preimage 在HTCL中以payment hash的方式存在。
• Peers：为两个相互通讯的节点。2个peers在建立通道之前可相互gossip。2个peers可通过建立通道来相互交易。
• Penalty transaction：通过使用commitment revocation private key来消费revoked commitment transaction中所有outputs的交易。若某peer试图通过广播一个废弃的commitment transaction的方式来作弊，则另一peer可发起penalty transaction。
• Per-commitment secret：每个commitment transaction都基于a per-commitment secret来派生keys，通过该方式，所有之前commitments的一系列per-commitment secrets都可以压缩的方式存储。
• Processing node：为正在处理a packet的节点。该packet由origin node发起，路由发往final node。Processing node作为receiving peer来接收消息，作为sending peer来发送packet。
• Receiving node：为正在receiving 消息的节点。
• Revoked commitment transaction：为已废弃的old commitment transaction。因为已产生新的commitment transaction。
• Revoked transaction close：为一个无效的通道关闭，广播的是废弃的commitment transaction。由于另一peer知道该commitment revocation secret key，可发起penalty transaction。
• Route：为闪电网络中的路径，允许由初始节点发起的支付，经由一个或多个hops，到达最终节点。
• Sending node：为正在sending消息的节点。
• Sending peer：为正在给直接连接的peer发送消息的节点。
• Unilateral close：（单方关闭）为通道的不合作关闭方式。通过广播commitment transaction来实现。该交易比closing transaction更大（即更低效），commitment被广播的peer在预设时间内，无法访问其自身的outputs。

2. BOLT #1: Base Protocol

此协议假定一个底层的经过身份验证且有序的传输机制，该机制负责对单个消息进行帧处理。详细实现可参见 BOLT #8，也可替代为其他传输机制。
默认的TCP端口为9735，对应的16进制表示为0x2607，为 the Unicode code point for LIGHTNING。
除非明确指出，所有数据field都是以unsigned big-endian形式存储。（默认SHA2和比特币公钥都是以big endian的方式编码的。）

每个peer有一个单独的连接（connection），通道信息（其中包含channel ID）应可在单个连接上复用。

2.1 闪电消息格式

解密后，所有的闪电消息格式为：

• 1）type：为2字节的big-endian field，表明消息的类型。
• 2）payload：为可变长度的payload，包含了剩余message的内容，其格式与type类型匹配。
• 3）extension：为可选的 TLV（Type-Length-Value Format） stream。

不同的type类型，其解析payload的方式也不同。type类型遵循”It’s ok to be odd“规则，若不确定接收方是否理解，可发送奇数类型。（”It’s ok to be odd“规则 允许将来的可选extension扩展，而不需要协商，也不需要在客户端进行特殊编码。在可选扩展中，未来可包含额外的TLV data。注意，只有当payload长度不等于65535最大长度时，才可附加extension field。）

闪电消息类型逻辑上可分为5类，由最高有效位的值来区分：

• Setup & Control (类型值为0-31)：表示建立连接、control、supported features以及error reporting相关的消息。Setup类型对应有init消息和error消息；Control类型对应有ping消息和pong消息
• Channel （类型值为31-127）：用于建立和关闭微支付通道的消息。
• Commitment（类型值为128-255）：用于更新当前commitment transaction的消息，包括adding、revoking、settling HTLCS以及更新费用和交换签名。
• Routing（类型值为256-511）：节点和通道声明消息，以及任意的active route exploration消息。
• Custom（类型值为32768-65535）：为测试和应用相关消息。

应传输层要求，message的size应为2字节的unsigned int，因此消息的最大size为65535 bytes。（可借助密码学wrapping技术来保证消息长度不超过65535字节。实际实现时，可将message数据以8字节对齐的方式存储，但是额外附加6个字节被认为是一种浪费，因此只在对message解码到buffer中时才做一个6字节的pre-padding。）

对于sending node：

• 未经事先协商，不得发送此处未列出的evenly-typed message。
• 未经事先协商，不得在extension中发送evenly-typed TLV records。
• 协商中的可选项：必须包含该可选项中注释的所有字段。
• 当定义custom messages时：为避免与其他custom type冲突，应选择随机type值；应不与此处列出的其他测试值冲突；当要求regular nodes可忽略additional data时，应选择奇数type值；当regular node可拒绝消息并关闭连接时，应选择偶数type值。

对于receiving node：

• 当接收到奇数或未知type值时，必须忽略所接收到的消息；
• 当接收到偶数或未知type值时，必须关闭连接，可fail通道。
• 当接收到已知消息，但其内容长度不够时：必须关闭连接，可fail通道。
• 当接收到的消息包含extension时：可忽略该extension；或者若该extension为invalid的，必须关闭连接，可fail通道。

2.2 TLV (Type-Length-Value Format)

当在现有消息类型中添加新的field时，为了向后兼容，可使用TLV。
tlv_record表示一个单独的field，其编码格式为：

• [bigsize: type]：type以BigSize格式编码。为64位标识。
• [bigsize: length]：以BigSize格式编码，表示value的字节大小。
• [length: value]：根据type类型来编解码。

tlv_stream表示0个或多个tlv_record，直接将tlv_record串接在一起。当用于扩展现有消息时，tlv_stream通常位于现有所有定义fields之后。

2.3 基础类型

基础类型有：

• byte: an 8-bit byte
• u16: a 2 byte unsigned integer
• u32: a 4 byte unsigned integer
• u64: an 8 byte unsigned integer

TLV record中的类型有：

• tu16: a 0 to 2 byte unsigned integer
• tu32: a 0 to 4 byte unsigned integer
• tu64: a 0 to 8 byte unsigned integer

同时，有一些自定义类型：

• chain_hash: a 32-byte chain identifier (see BOLT #0)
• channel_id: a 32-byte channel_id (see BOLT #2)
• sha256: a 32-byte SHA2-256 hash
• signature: a 64-byte bitcoin Elliptic Curve signature
• point: a 33-byte Elliptic Curve point (compressed encoding as per SEC 1 standard)
• short_channel_id: an 8 byte value identifying a channel (see BOLT #7)
• bigsize: a variable-length, unsigned integer similar to Bitcoin’s CompactSize encoding, but * big-endian. Described in BigSize.

3. BOLT #2: Peer Protocol for Channel Management

某些消息会使用channel_id来标识通道。channel_id派生自funding transaction，结合了funding_txid 和 funding_output_index，采用了big-endian异或操作（即，funding_output_index改变了最后2个字节）。
在通道建立之前，使用的是随机nonce值 temporary_channel_id。注意，不同节点之间可能存在相同的temporary_channel_id值。若在创建funding transaction之前，通过channel_id来引用通道的API是不安全的，同时该API产生的交易即使确认了也是不持久的。而且除非你知道对应funding output对应的script pubkey，否则没有办法来避免channel id重复的问题。在funding_created之前，由协议提供并交换的channel标识为(source_node_id, destination_node_id, temporary_channel_id) tuple。

3.1 建立通道

在对连接进行认证（BOLT #8）和初始化（BOLT #1）之后，就可开始建立通道。
具体流程为：

• 1）funding node (funder) 发送open_channel消息。
• 2）另一node (fundee) 发送accept_channel消息。
• 3）在锁定通道参数的情况下，funder可创建funding transaction和2个版本的commitment transaction（具体见BOLT #3）。然后funder将funding output的outpoint、funding_created消息、签名给fundee版本的commitment transaction 发送给fundee。
• 4）一旦fundee收到了该funding output，其可生成签名给funder版本的commitment transaction，并将其funding_signed消息发给funder。
• 5）当funder收到funding_signed消息，其必须将funding transaction广播至比特币主链上。
• 6）当发送/收到funding_signed消息之后，双方都需等待funding transaction交易上链并达到指定的深度（区块确认数）。当双方都发出了funding_locked消息之后，通道建立完成，即可进行normal operation了。【通道内发送的金额以msat为单位，尽管上链的金额应不低于某dust limit。】
  funding_locked消息中包含了用于构建channel authentication proof的信息。

若在以上任一环节失败，或某节点判定另一节点提供的通道条件不合适，则通道建立失败。

注意，多个通道可并行操作，所有的通道的消息要么以temporary_channel_id（在funding transaction 创建之前）标记，要么以channel_id（派生自funding transaction）标记。

    +-------+                              +-------+
    |       |--(1)---  open_channel  ----->|       |
    |       |<-(2)--  accept_channel  -----|       |
    |       |                              |       |
    |   A   |--(3)--  funding_created  --->|   B   |
    |       |<-(4)--  funding_signed  -----|       |
    |       |                              |       |
    |       |--(5)--- funding_locked  ---->|       |
    |       |<-(6)--- funding_locked  -----|       |
    +-------+                              +-------+

    - where node A is 'funder' and node B is 'fundee'

• 1）A节点发起创建新通道的请求，在open_channel消息中的关键字段有：

[chain_hash:chain_hash]：通道所锚定的链，为该链的genesis hash。
[32*byte:temporary_channel_id]：为临时channel id（对该A节点来说是唯一标识的），在funding_created会替换为正式的channel_id（由funding transaction派生）。
[u64:funding_satoshis]：充入通道内的资金。单位为sat。
[u64:push_msat]：充入通道内的资金。单位为msta。为funding_satoshis*1000。
[u64:dust_limit_satoshis]：比特币链上支付的最小金额为546sat。低于该阈值的金额不会映射上链。
[u64:channel_reserve_satoshis]：为the minimum amount that the other node is to keep as a direct payment。该值应大于等于dust_limit_satoshis。
[u64:max_htlc_value_in_flight_msat]：为未偿付HTLC总价值的上限，允许节点限制其对HTLC的敞口
[u64:htlc_minimum_msat]：本节点所能接受的最小金额的HTLC。
[u16:max_accepted_htlcs]：限制其他节点可以提供的未完成HTLC的数量。

[point:funding_pubkey]、[point:revocation_basepoint]、[point:payment_basepoint]、[point:delayed_payment_basepoint]、[point:htlc_basepoint]为secp256k1公钥。【
其中：
    funding_pubkey：为funding transaction output的2-of-2 multisig script中的公钥。
    各种_basepoint字段：用于为每个commitment transaction派生唯一的秘钥。每个commitment transaction都使用不同唯一的localpubkey和remotepubkey。
       这样可保证对于外部观察者而言，每个commitment transaction的交易ID是不可预测的。当将penalty交易外包给第三方时，该属性可保证隐私。
】
[point:first_per_commitment_point]：为第一笔commitment transaction的per-commitment point。
[byte:channel_flags]：设置为0，表示 publicly announce the channel.。用于表示通道发起方是否将该该通道向网络公开。
[u32:feerate_per_kw]：为计算commitment transaction和HTLC transaction的fee rate。通常只与发送方（支付费用的人）有关，但HTLC交易也会支付费率；因此，不合理的高费率也可能会惩罚接收者。
[u16:to_self_delay]：对方节点的to-self output必须等待的区块数，用于OP_CHECKSEQUENCEVERIFY delays。用于breakdown情况下需等待的时长，过了之后才能赎回自己的资金。

upfront_shutdown_script和shutdown_scriptpubkey：双向关闭通道时所使用的公钥脚本。
[open_channel_tlvs:tlvs]：

• 2）B节点接受A节点的通道开通请求，回应accept_channel消息中的关键字段有：

[32*byte:temporary_channel_id]：必须与open_channel消息中的temporary_channel_id一致。
[u64:dust_limit_satoshis]：必须小于等于open_channel消息中的channel_reserve_satoshis值。
[u64:max_htlc_value_in_flight_msat]
[u64:channel_reserve_satoshis]：必须大于等于open_channel消息中的dust_limit_satoshis值。
[u64:htlc_minimum_msat]
[u32:minimum_depth]：为防止funding transaction双花所需等待的区块数。
[u16:to_self_delay]
[u16:max_accepted_htlcs]
[point:funding_pubkey]
[point:revocation_basepoint]
[point:payment_basepoint]
[point:delayed_payment_basepoint]
[point:htlc_basepoint]
[point:first_per_commitment_point]
[accept_channel_tlvs:tlvs]

• 3）在锁定通道参数的情况下，funder可创建funding transaction和2个版本的commitment transaction（具体见BOLT #3）。然后funder将funding output的outpoint、funding_created消息、签名给fundee版本的commitment transaction 发送给fundee。
  A节点验证完B发来的accept_channel消息之后，A会创建初始（第一笔）commitment transaction的outpoint，并在funding_created消息中描述该outpoint，funding_created消息中的关键字段有：

[32*byte:temporary_channel_id]：必须与open_channel消息中的temporary_channel_id一致。
[sha256:funding_txid]：为A节点所创建的第一笔commitment  transaction（为non-malleable transaction）的交易ID。不可将该交易广播上链。
[u16:funding_output_index]：为funding transaction output中的output序号。仅为2字节，不超过65535个output。
[signature:signature]：为A节点的funding_pubkey对第一笔commitment transaction的签名。

• 4）一旦fundee收到了该funding output，其可生成签名给funder版本的commitment transaction，并将其funding_signed消息发给funder。
  B节点验证完funding_created之后，回应funding_signed消息中有：

[channel_id:channel_id]：生成正式的channel_id来标记该通道。派生自funding_txid和funding_output_index，对二者进行big-endian异或计算。
[signature:signature]：使用B的funding_pubkey对A发来的第一笔commitment transaction进行签名。

• 5）当funder收到funding_signed消息，其必须将funding transaction广播至比特币主链上。
• 当发送/收到funding_signed消息之后，双方都需等待funding transaction交易上链并达到指定的深度（区块确认数）。当双方都发出了funding_locked消息之后，通道建立完成，即可进行normal operation了。
  funding_locked消息中包含了用于构建channel authentication proof的信息。
  A确认其广播上链的funding transaction达到了在accept_channel中要求的minimum_depth时，会向B发送funding_locked消息：

[channel_id:channel_id]
[point:next_per_commitment_point]：为下一个commitment transaction将使用的per-commitment point。

• 6）B确认A的funding transaction交易上链达到了指定的深度后，向A发送funding_locked消息。至此，通道创建完成。

3.2 关闭通道

节点可协商以mutual close的方式关闭连接，与unilateral close不同，mutual close支持双方以更低的手续费立刻获取各自的资金。

关闭发生在2种阶段：

• 1） 一方表示希望清理通道（因此不再接受新的HTLCs）
• 2）当所有的HTLCs都处理完毕后，可开始协商最终的通道关闭。

 +-------+                              +-------+
 |       |--(1)-----  shutdown  ------->|       |
 |       |<-(2)-----  shutdown  --------|       |
 |       |                              |       |
 |       | <complete all pending HTLCs> |       |
 |   A   |                 ...          |   B   |
 |       |                              |       |
 |       |--(3)-- closing_signed  F1--->|       |
 |       |<-(4)-- closing_signed  F2----|       |
 |       |              ...             |       |
 |       |--(?)-- closing_signed  Fn--->|       |
 |       |<-(?)-- closing_signed  Fn----|       |
 +-------+                              +-------+

mutual close关闭通道的流程为：

• Closing Initiation：shutdown ：任一节点或2个节点发送shutdown消息来启动关闭，shutdown消息会附带其希望收款的scriptpubkey。
• Closing Negotiation：closing_signed：一旦shutdown完成，且通道内没有HTLCs，即the final current commitment transaction中没有HTLCs，即可开始closing fee 协商。Funder可选择一个自认为公平的费率，然后使用shutdown消息中附带的scriptpubkey值来对closing transaction和其自认公平的费率进行签名，并发送该签名。另一节点以类似的方式响应，使用其自认公平的费率。这种交互持续到直到双方达成相同的费率或者某一方fail the channel。

详细的消息流为：

• 1）A发起关闭请求，发送shutdown消息：【不再接受新的HTLCs】

[channel_id:channel_id]
[u16:len]
[len*byte:scriptpubkey]：为A希望收款的scriptpubkey。

• 2）B回应关闭请求，在shutdown消息中提供其收款地址。
• 3）等待通道内HTLCs都处理完毕后。最后一笔commitment transaction中将没有HTLCs。然后开始关闭费用协商。
  Funder可选择一个自认为公平的费率，然后使用shutdown消息中附带的scriptpubkey值来对closing transaction和其自认公平的费率进行签名，并发送该签名。另一节点以类似的方式响应，使用其自认公平的费率。这种交互持续到直到双方达成相同的费率或者某一方fail the channel。
  A发送closing_signed消息：

[channel_id:channel_id]
[u64:fee_satoshis]：A认为合理的手续费区间。B需要从该区间选一个fee值。
[signature:signature]：采用shutdown消息中的scriptpubkey字段内的公钥对closing交易进行签名。
[closing_signed_tlvs:tlvs]

3.3 正常的通道操作

当节点双方交换完funding_locked之后（也可为announcement_signatures），通道将可借助Hashed Time Locked Contracts来发起支付。

批量修改（changes are sent in batches）：在commitment_signed消息之前，发送一个或多个update_消息，具体流程为：

    +-------+                               +-------+
    |       |--(1)---- update_add_htlc ---->|       |
    |       |--(2)---- update_add_htlc ---->|       |
    |       |<-(3)---- update_add_htlc -----|       |
    |       |                               |       |
    |       |--(4)--- commitment_signed --->|       |
    |   A   |<-(5)---- revoke_and_ack ------|   B   |
    |       |                               |       |
    |       |<-(6)--- commitment_signed ----|       |
    |       |--(7)---- revoke_and_ack ----->|       |
    |       |                               |       |
    |       |--(8)--- commitment_signed --->|       |
    |       |<-(9)---- revoke_and_ack ------|       |
    +-------+                               +-------+

与直觉相反，这些更新会先添加到给对方节点的commitment transaction中，待对方节点通过revoke_and_ack方式确认后，才会将这些更新添加到本地节点自身的commitment transaction中。

每次更新都会遍历以下状态：

• 1）pending on the receiver
• 2）在receiver的最新commitment transaction中
• 3）废弃了receiver之前的commitment transaction，同时the update is pending on the sender
• 4）在sender最新的commitment transaction中
• 5）废弃了sender之前的commitment transaction。

由于2个节点是独立更新的，所以这2个commitment transaction可能会无限期地不同步。这没有关系，重要的是双方是否不可撤销地致力于某一特定的更新。

3.3.1 转发HTLCs

通常，节点发送HTLC的原因有2种：

• 发起其自身的支付
• 转发另一节点的支付。

在转发情况下，必须注意确保传出的HTLC不能被赎回，除非传入的HTLC可以被赎回。在下列情况下，HTLC的相应增加或删除可被视为是不可撤销committed的：

• 1）with/without commitment transaction由通道内的2个节点commit了，且任何之前的without/with commitment transaction均已废弃。或者
• 2）with/without commitment transaction已不可逆地提交上链了。

3.3.2 选择cltv_expiry_delta

一旦HTLC超时，它可以被完成或者超时；无论是提供的还是收到的HTLC，都必须注意这个过渡。
考虑下面的场景，其中A发送HTLC到B，转发给C，一旦收到付款，就立即交付货物:

• 1）C需要确认B发来的HTLC不会超时，即使B不响应。即，B在链上使该HTLC超时之前，C可在链上完成该incoming HTLC。
• 2）B必须确保C所完成的HTLC来自于B，B完成的incoming HTLC来自于A。即，B可get the preimage from C，且fulfill the incoming HTLC on-chain before A can time it out on-chain。

这其中涉及的关键设置有：

• BOLT #7 中的cltv_expiry_delta：为转发情况下（B）的minimum difference in HTLC CLTV timeouts.
• BOLT #9 中的min_final_cltv_expiry：为终端情况下（C）的minimum difference between HTLC CLTV timeout and the current block height。

3.3.3 添加HTLC：update_add_htlc

通道内的任一节点都可发送update_add_htlc来给另一方提供HTLC，通过提供payment preimage可赎回该HTLC。
支付金额以millisatoshi为单位，尽管链上执行的金额需大于dust limit（在commitment中，该金额会按BOLT #3 进行四舍五入）。

update_add_htlc消息中：

[channel_id:channel_id]
[u64:id]：第一个HTLC的id为0，后续提供的每个HTLC该id加1。
[u64:amount_msat]：金额单位为msat。
[sha256:payment_hash]：
[u32:cltv_expiry]：HTLC超时时间。
[1366*byte:onion_routing_packet]：包含一个模糊的跳跃列表，以及路径上每个跳跃的指令。以payment_hash为关联数据，采用HMAC算法来对HTLC进行commit，可防止使用 之前的onion_routing_packet+不同的payment_hash进行重放攻击。

3.3.4 移除HTLC：update_fulfill_htlc，update_fail_htlc，update_fail_malformed_htlc

节点仅可移除由其它节点添加的HTLCs。
移除HTLC通常有4种原因：

• 已提供了payment preimage：对应update_fulfill_htlc消息：

[channel_id:channel_id]
[u64:id]
[32*byte:payment_preimage]

• HTLC已超时：对应update_fail_htlc消息。
• HTLC路由失败：对应update_fail_htlc消息：

[channel_id:channel_id]
[u64:id]
[u16:len]
[len*byte:reason]

• HTLC格式错误：对应update_fail_malformed_htlc消息：

[channel_id:channel_id]
[u64:id]
[sha256:sha256_of_onion]
[u16:failure_code]

3.3.5 迄今为止的Committing Updates：commitment_signed

当节点为远程的commitment完成了修改后，其可应用该远程commitment，签名the resulting transaction（根据BOLT #3中定义），并发送commitment_signed消息。

commitment_signed消息内容为：

[channel_id:channel_id]
[signature:signature]：A节点对发给B的resulting transaction进行签名。
[u16:num_htlcs]：该commitment中包含的htlc数量。
[num_htlcs*signature:htlc_signature]：对每个HTLC交易的签名，与commitment transaction中的顺序一致。

3.3.6 Completing the Transition to the Updated State：revoke_and_ack

一旦收到commitment_signed，对签名进行验证并确认其为有效的新commitment transaction之后，在回复的revoke_and_ack消息中附加the commitment preimage for the previous commitment transaction。

可将revoke_and_ack简单理解为是对收到commitment_signed之后的响应，因此对于commitment_signed sender来说，其在发送消息和更新任何pending updates之间存在逻辑上的时间差。

revoke_and_ack消息中有：

[channel_id:channel_id]
[32*byte:per_commitment_secret]：接收方发出的前一commitment transaction中对应的preimage（即前一commitment transaction中各公钥对应的私钥信息）【应根据该秘密可计算出前一commitment transaction中的`per_commitment_point`字段。】
[point:next_per_commitment_point]：为接收方下一个commitment transaction中将用到的值。

3.3.7 更新费用：update_fee

update_fee消息由支付比特币交易费的节点发出。与其他update类似，其首先commit to the receiver’s commitment transaction，然后收到相应的acknowledgement 后commit to the sender’s。
与HTLC不同，update_fee永不关闭，仅是简单的替换。

存在竞争的可能性，因为接收者可以在收到update_fee之前添加新的HTLC。在这种情况下，一旦接收方最终确认了update_fee，发送方就可能无法支付其自己的commitment transaction的费用。在这种情况下，费用将低于费率，如BOLT # 3 所述。
update_fee消息中有：

[channel_id:channel_id]
[u32:feerate_per_kw]

3.4 消息重传：channel_reestablish

由于通讯传输是不可靠的，可能需不时地进行重连，所以传输的设计已经明确地从协议中分离出来。

具体见BOLT #7。
channel_reestablish消息内有：

[channel_id:channel_id]
[u64:next_commitment_number]：为48位递增计数器，每个commitment transaction该值会加1。且每个节点该计数器从0开始，分别独立计数。仅用于re-establishment。
[u64:next_revocation_number]
[32*byte:your_last_per_commitment_secret]
[point:my_current_per_commitment_point]

4. BOLT #3: Bitcoin Transaction and Script Formats

transactions outputs的排序规则为：

• 首先根据transaction outputs的值（以整数satoshi为单位，注意HTLC outputs中的millisatoshi必须忽略）；
• 接着是scriptpubkey，使用memcmp比较common-length prefix的字典顺序，然后选择更短的script；
• 最后，对于HTLC outputs，按cltv_expiry升序排列。

闪电网络中的大多数交易outputs都为 pay-to-witness-script-hash (P2WSH) outputs：即P2SH的Segwit版本。

为了消费这些outputs，witness stack中的最后一个元素必须为the actual script that was used to generate the P2WSH output that is being spent。

Funding Transaction Output 为P2WSH to :（其中pubkey1为词典序更小的funding_pubkey，pubkey2为词典序更大的。）

2 <pubkey1> <pubkey2> 2 OP_CHECKMULTISIG

4.1 Commitment Transaction

commitment transaction格式为：

• version: 2
• locktime：高8位为0x20，低24位为模糊的commitment number
• txin count: 1
  – txin[0] outpoint: txid and output_index from funding_created message
  – txin[0] sequence: upper 8 bits are 0x80, lower 24 bits are upper 24 bits of the obscured commitment number
  – txin[0] script bytes: 0
  – txin[0] witness: 0 <signature_for_pubkey1> <signature_for_pubkey2>

The 48-bit commitment number is obscured by XOR with the lower 48 bits of:

SHA256(payment_basepoint from open_channel || payment_basepoint from accept_channel)

该值可让2节点根据index快速找到某废弃的commitment transaction。

Commitment Transaction Outputs：可支持penalty transactions，必须等待to_selft_delay 个blocks。该等待操作可通过second-stage HTLC交易来实现（HTLC-success for HTLCs accepted by the local node, HTLC-timeout for HTLCs offered by the local node）。

将HTLC output分为不同交易阶段的原因在于，HTLC要么timeout，要么在to_self_delay期内被fulfill。否则，HTLC所需的最少timeout将随着该delay而延长，导致HTLC穿越网络的超时时间更长。
commitment transaction的每个output将四舍五入为整sat值。若该值减去HTLC的手续费，小于该commitment transaction owner设置的dust_limit_satoshis值，则不应生成该output。

Commitment Transaction Outputs类型有：

• 1）to_local Output：该output将资金发回该commitment transaction owner，必须使用OP_CHECKSEQUENCEVERIFY进行time lock。而对手方无需delay，通过提交revocation private key即可拿回其资金。该output为 version-0 P2WSH + a witness script：【己方需提供：<local_delayedsig> <> 并等待to_self_delay才生效；对手方提供：<revocation_sig> 1 即立即生效。】

OP_IF
    # Penalty transaction
    <revocationpubkey>
OP_ELSE
    `to_self_delay`
    OP_CHECKSEQUENCEVERIFY
    OP_DROP
    <local_delayedpubkey>
OP_ENDIF
OP_CHECKSIG

• 2）to_remote Output：若在commitment transaction中使用了option_anchors，对应为：<remote_pubkey> OP_CHECKSIGVERIFY 1 OP_CHECKSEQUENCEVERIFY，需等待一个block的csv lock，然后提供<remote_sig>即可。若未使用option_anchors，该output就是简单的P2WPKH to remotepubkey。
• 3）to_local_anchor and to_remote_anchor Output (option_anchors)：
• 4）Offered HTLC Outputs：当HTLC-timeout之后，该output会将资金发送给an HTLC-timeout transaction；或者，通过使用payment preimage或revocation key，该output将资金发送给远程节点。该output是 a P2WSH + a witness script：

# To remote node with revocation key
OP_DUP OP_HASH160 <RIPEMD160(SHA256(revocationpubkey))> OP_EQUAL
OP_IF
    OP_CHECKSIG //输入为<revocation_sig> <revocationpubkey>
OP_ELSE
    <remote_htlcpubkey> OP_SWAP OP_SIZE 32 OP_EQUAL
    OP_NOTIF
        # To local node via HTLC-timeout transaction (timelocked).
        OP_DROP 2 OP_SWAP <local_htlcpubkey> 2 OP_CHECKMULTISIG
    OP_ELSE
        # To remote node with preimage.
        OP_HASH160 <RIPEMD160(payment_hash)> OP_EQUALVERIFY //输入为<remotehtlcsig> <payment_preimage>
        OP_CHECKSIG
    OP_ENDIF
OP_ENDIF

• 5）Received HTLC Outputs：当HTLC-timeout或使用revocation key，该output将资金发送给远程节点；或者，通过成功的payment preimage，该output将资金发送给an HTLC-success transaction。该output为 a P2WSH + a witness script：

# To remote node with revocation key
OP_DUP OP_HASH160 <RIPEMD160(SHA256(revocationpubkey))> OP_EQUAL
OP_IF
    OP_CHECKSIG
OP_ELSE
    <remote_htlcpubkey> OP_SWAP OP_SIZE 32 OP_EQUAL
    OP_IF
        # To local node via HTLC-success transaction.
        OP_HASH160 <RIPEMD160(payment_hash)> OP_EQUALVERIFY
        2 OP_SWAP <local_htlcpubkey> 2 OP_CHECKMULTISIG
    OP_ELSE
        # To remote node after timeout.
        OP_DROP <cltv_expiry> OP_CHECKLOCKTIMEVERIFY OP_DROP
        OP_CHECKSIG
    OP_ENDIF
OP_ENDIF

• 6）Trimmed Outputs：每个节点设置dust_limit_satoshis，不产生低于该值的outputs。这些不该产生的outputs标记为“trimmed”。a trimmed output被认为太小，不值得创建，而是添加到commitment transaction fee中。对于HTLC，需要考虑到第二阶段HTLC交易也可能低于该限额。

4.2 HTLC-Timeout and HTLC-Success Transactions

HTLC-Timeout 和 HTLC-Success 交易几乎一样，除了HTLC-Timeout交易为timelocked。
HTLC-Timeout 和 HTLC-Success 交易均可作为valid penalty transaction来花费。

version: 2
locktime: 0 for HTLC-success, cltv_expiry for HTLC-timeout
txin count: 1
	txin[0] outpoint: txid of the commitment transaction and output_index of the matching HTLC output for the HTLC transaction
	txin[0] sequence: 0 (set to 1 for option_anchors)
	txin[0] script bytes: 0
	txin[0] witness stack: 0 <remotehtlcsig> <localhtlcsig> <payment_preimage> for HTLC-success, 0 <remotehtlcsig> <localhtlcsig> <> for HTLC-timeout
txout count: 1
	txout[0] amount: the HTLC amount minus fees (see Fee Calculation)
	txout[0] script: version-0 P2WSH with witness script as shown below

该output的witness script为：

OP_IF
    # Penalty transaction
    <revocationpubkey> //该输入为<revocationsig> 1
OP_ELSE
    `to_self_delay`
    OP_CHECKSEQUENCEVERIFY
    OP_DROP
    <local_delayedpubkey> //该输入为<local_delayedsig> 0
OP_ENDIF
OP_CHECKSIG

4.3 Closing Transaction

注意每个节点有2种可能的变体：

• version: 2
• locktime: 0
• txin count: 1
  – txin[0] outpoint: txid and output_index from funding_created message
  – txin[0] sequence: 0xFFFFFFFF
  – txin[0] script bytes: 0
  – txin[0] witness: 0 <signature_for_pubkey1> <signature_for_pubkey2>
• txout count: 0, 1 or 2
  – txout amount: final balance to be paid to one node (minus fee_satoshis from closing_signed, if this peer funded the channel)
  – txout script: as specified in that node’s scriptpubkey in its shutdown message

4.4 费用

commitment transaction和HTLC transaction的费用需基于当前的feerate_per_kw和交易expected weight来计算。
The actual and expected weights vary for several reasons:

• Bitcoin uses DER-encoded signatures, which vary in size.
• Bitcoin also uses variable-length integers, so a large number of outputs will take 3 bytes to encode rather than 1.
• The to_remote output may be below the dust limit.
• The to_local output may be below the dust limit once fees are extracted.

Thus, a simplified formula for expected weight is used, which assumes:

• Signatures are 73 bytes long (the maximum length).
• There are a small number of outputs (thus 1 byte to count them).
• There are always both a to_local output and a to_remote output.
• (if option_anchors) there are always both a to_local_anchor and to_remote_anchor output.

This yields the following expected weights：（详细可见博客比特币闪电网络中的dust limit
）

Commitment weight (no option_anchors):   724 + 172 * num-untrimmed-htlc-outputs
Commitment weight (option_anchors):     1124 + 172 * num-untrimmed-htlc-outputs
HTLC-timeout weight (no option_anchors): 663
HTLC-timeout weight (option_anchors): 666
HTLC-success weight (no option_anchors): 703
HTLC-success weight (option_anchors): 706

commitment transaction的交易金额和交易费均从funder账号扣除。

举例为：
For example, suppose there is a feerate_per_kw of 5000, a dust_limit_satoshis of 546 satoshis, and a commitment transaction with:

• two offered HTLCs of 5000000 and 1000000 millisatoshis (5000 and 1000 satoshis)
• two received HTLCs of 7000000 and 800000 millisatoshis (7000 and 800 satoshis)

The HTLC-timeout transaction weight is 663, and thus the fee is 3315 satoshis. The HTLC-success transaction weight is 703, and thus the fee is 3515 satoshis

The commitment transaction weight is calculated as follows:

• weight starts at 724.
• The offered HTLC of 5000 satoshis is above 546 + 3315 and results in:
  • an output of 5000 satoshi in the commitment transaction
  • an HTLC-timeout transaction of 5000 - 3315 satoshis that spends this output
  • weight increases to 896
• The offered HTLC of 1000 satoshis is below 546 + 3315 so it is trimmed.
• The received HTLC of 7000 satoshis is above 546 + 3515 and results in:
  • an output of 7000 satoshi in the commitment transaction
  • an HTLC-success transaction of 7000 - 3515 satoshis that spends this output
  • weight increases to 1068
• The received HTLC of 800 satoshis is below 546 + 3515 so it is trimmed.

The base commitment transaction fee is 5340 satoshi; the actual fee (which adds the 1000 and 800 satoshi HTLCs that would make dust outputs) is 7140 satoshi. The final fee may be even higher if the to_local or to_remote outputs fall below dust_limit_satoshis.

4.5 交易中所使用key的派生规则

每个commitment transaction都使用唯一的localpubkey和remotepubkey。
HTLC-success和HTLC-timeout 交易使用local_delayedpubkey和revocationpubkey。

每个交易的这些key会根据per_commitment_point修改。

要求每笔交易的key是变化的，是为了可外包trustless watching for revoked transaction。

考虑效率问题，这些key基于由单个种子产生的一系列per-commitment secrets来生成，使得receiver可对这些秘密进行压缩存储：

localpubkey, local_htlcpubkey, remote_htlcpubkey, local_delayedpubkey, and remote_delayedpubkey Derivation

5. BOLT #5: Recommendations for On-chain Transaction Handling

闪电网络支持2方（a local node和a remote node），通过给每一方一个cross-signed commitment transaction，用于描述通道内的当前状态（通常为当前balance）的方式，来实现链下交易。每当有新的支付时，该commitment transaction都将更新，且总是spendable的。

关闭通道的方式通常有3种：

• 最好的方式——mutual close：local node和remote node同时同意关闭通道。他们发起closing transaction（与commitment transaction类似，但是没有任何的pending payments），并将该closing transaction广播上链。
• 不好的方式——unilateral close：出了问题，可能双方都没有恶意。比如说，可能有一方崩溃了。一方公布最新承诺交易。
• 最不好的方式——revoked transaction close：某一方试图作弊，广播过期的commitment transaction。

闪电网络为trustless的，可有效处理以上3种情况。

任何unspent output 可认为是unresolved。可通过resoling transaction来花费unspent output。
当output在链上记录的深度超过100个区块，即可认为该output是resolved的。100个区块大于目前已知的比特币分叉高度，同时等于矿工激励等待的确认数。
