6. C12 PIL Description

之前，已提供了c12算术化的高层功能概览，并标识了其通用属性以及某些PIL细节。
本节的主要目标是：

• 提供，FRI协议中生成和约束验证流程execution trace中，c12 PIL算术化的详细解释。

6.1 由R1CS到Plonk

之前已提及，验证STARK proof的验证流程是以circom编写的。该流程负责构建一组R1CS（Rank-1 Constraint System）约束。此外，由于circom中无法直接检查定制gates，且.r1cs文件仅包含了关于其输入和输出的计算信息。为引入定制gates，需在所生成的（描述Verifier验证流程的）pil代码中明确指出对定制gates的验证流程。该pil代码将负责嵌入对定制gates所需的验证，以确保其在整个验证流程中功能正常。
不同于Plonk约束，没有直接的方式来将r1cs约束，转换为，具有固定列的（和pil约束集的）execution trace。因此，有必要先将r1cs约束转换为Plonk约束。

回顾下，基于signals集$s_1,\cdots ,s_n$的 $m$-维 R1CS，其有3个矩阵$A=(a_{i,j}),B=(b_{i,j}),C=(c_{i,j})$，对应的矩阵空间为$M(m,n,\mathbb{F})$，其中$\mathbb{F}$对应底层域。当且仅当$As\circ Bs=Cs$，可认为$s=(s_1,\cdots ,s_n)$ satisfy 该R1CS约束。其中$\circ$表示Hadamard product（或component-wise multiplication）。更具体来说，若$s=(s_1,\cdots ,s_n)$ satisfy 该R1CS约束，当且仅当：
$(a_{1,1}{s}_1+\cdots +a_{1,n}{s}_n)\cdot (b_{1,1}{s}_1+\cdots +b_{1,n}{s}_n)=c_{1,1}{s}_1+\cdots +c_{1,n}{s}_n$
$\cdots$
$(a_{m,1}{s}_1+\cdots +a_{m,n}{s}_n)\cdot (b_{m,1}{s}_1+\cdots +b_{m,n}{s}_n)=c_{m,1}{s}_1+\cdots +c_{m,n}{s}_n$

由此可知，以上R1CS公式中不支持$(1+s_2)\cdot s_3=s_4$这样的约束。为解决在约束中引入常量值的问题，将signal $s_1$的值固定为$1$。

可将R1CS约束看成是具有无限fan-in和无限fan-out的gates：

• 无限fan-in：是指可具有任意数量的input wires。
• 无限fan-out：是指可具有任意数量的output wires。

而Plonk约束可看成是具有2个固定fan-in和1个固定fan-out的gates：

• 2个固定fan-in：是指每个Plonk gate都正好有2个input wires。
• 1个固定fan-out：是指每个Plonk gate都正好有1个output wire。

单个Plonk gate由：

• 2个input signals $a,b$
• 1个output signal $c$
• 5个selectors $q_R,q_L,q_M,q_O,q_C$

组成。tuple $(a,b,c)$ satisfy the Plonk gate，当且仅当：
$q_R\cdot a+q_L\cdot b+q_M\cdot a\cdot b+q_O\cdot c+q_C=0$

将R1CS约束转换为Plonk约束的过程为：

• 将每个R1CS约束，映射为1个或多个Plonk约束。

为确保转换正确、优化且易理解的转换，可分不同情况。每种情况，都会定义特定的rules和mappings，来将r1cs约束转换为合适的Plonk约束。具体的规则需考虑所包含的变量类型、所执行的运算、以及最终Plonk约束应满足的属性。所有的策略为，减少 加法求和约束 和 变量，即：

• 对于具有$n-1$个非常量项的线性组合$a_1+a_2{s}_2+\cdots a_n{s}_n$，可将其reduce为：包含$n-2$个非常量项，加，另一artificial signal $v_1$的线性组合；和，约束$a_{n-1}{s}_{n-1}+a_n{s}_n=v_1$，对应Plonk selectors $q_L=-a_{n-1},q_R=-a_n,q_M=0,q_O=1,q_C=0$。从而获得新的reduced线性组合$a_1+a_2{s}_2+\cdots +v_1$。
• 持续以上策略，最终可获得只具有2项$a_1+v_{T_a}$的reduced线性组合，其中$T_a$表示所有新加变量的总数。

针对不同情况的完整策略为：

• 1）当R1CS约束中$A=0$且（或）$B=0$时，具有形如：
  $c_1+c_2{s}_2+\cdots +c_n{s}_n=0$
  的线性约束。采用上面的reduction 策略，将其reduce为仅有4项的加法运算（其中1项为常量，另外3项为非常量）。即，最终reduced约束形如：
  $c_1+c_2{s}_2+c_3{s}_3+v_T=0$
  其中$T$表示新引入的signals总数。此时，可将如上R1CS约束转换为Plonk约束，其中$q_R=c_2,q_L=c_3,q_M=0,q_O=1,q_C=c_1$。
• 2）当R1CS约束中有$i\ne 1,a_i=0$时（其中$a_1\ne 0$为constant wire），对应的线性约束形如：
  $a_1\cdot (b_1+b_2{s}_2+\cdots +b_n{s}_n)=c_1+c_2{s}_2+\cdots +c_n{s}_n$
  此时，相应的策略是：
  $a_1\cdot (b_1+b_2{s}_2+\cdots +b_n{s}_n)=c_1+c_2{s}_2+\cdots +c_n{s}_n\iff$
  $a_1{b}_1+a_1{b}_2{s}_2+\cdots +a_1{b}_n{s}_n=c_1+c_2{s}_2+\cdots +c_n{s}_n\iff$
  $a_1{b}_1+a_1{b}_2{s}_2+\cdots +a_1{b}_n{s}_n-c_1-c_2{s}_2-\cdots -c_n{s}_n=0$
  采用相同的reduction 策略，将其reduce为仅有4项的加法运算（其中1项为常量，另外3项为非常量）。即，最终reduced约束形如：
  $a_1{b}_1+a_1{b}_2{s}_2+a_1{b}_3{s}_3+a_1{v}_T=0$
  其中$T$表示新引入的signals总数。此时，可将如上R1CS约束转换为Plonk约束，其中$q_R=a_1{b}_2,q_L=a_1{b}_3,q_M=0,q_O=a_1,q_C=a_1{b}_1$。
• 3）当R1CS约束中有$i\ne 1,b_i=0$时（其中$b_1\ne 0$为constant wire），对应的线性约束形如：
  $(a_1+a_2{s}_2+\cdots +a_n{s}_n)\cdot b_1=c_1+c_2{s}_2+\cdots +c_n{s}_n$
  可采用如2）中的策略来处理。
• 4）除以上之外的其它情况，为通用约束：
  $(a_1+a_2{s}_2+\cdots +a_n{s}_n)\cdot (b_1+b_2{s}_2+\cdots +b_n{s}_n)=c_1+c_2{s}_2+\cdots +c_n{s}_n$
  此时，可将每个线性约束reduce为单个系数和常量，即：
  $(a_1+a\cdot v_{T_a})\cdot (b_1+b\cdot v_{T_b})=c_1+c\cdot v_{T_c}\iff$
  $(a_1+b_1-c_1)+a_1\cdot b{v}_{T_b}+b_1\cdot a\cdot v_{T_a}+a\cdot b\cdot v_{T_a}\cdot v_{T_b}-c\cdot v_{T_c}=0$
  从而可转换为Plonk约束，对应$q_L=a\cdot b_1,q_R=a_1\cdot b,q_M=a\cdot b,q_O=-c,q_C=a_1+b_1-c_1$。

6.2 C12 Plonk Gates Verification

一旦将R1CS转换为一组Plonk约束，则可根据相应的pil文件来为其验证生成execution trace。为确保对POSEIDON12定制gates的优化验证，最好使用width为12列的execution trace。 最终，Poseidon哈希单轮的状态更新，可通过检查2行间的转变来验证，而不需要额外的行。
但是，但使用12列来验证pil中的常规Plonk gates，会存在浪费7个constant列的情况。因为常规Plonk gates实际仅需要5列就足以。为解决该问题，可在同一行中设置2个约束，即支持在单行内验证2个Plonk约束。
需注意的是，Plonk gates具有2个fan-in和1个fan-out。这样每行仅需要2个signals sets，最终将浪费6个witness列。为解决该问题，可通过利用pil中的connection arguments来复用约束。这样就可优化witness列的分配，尽可能减少浪费。

实际思想很简单。execution trace的单行有2个Plonk约束sets，即 Q = { q L , q R , q O , q M , q C } 和 Q ′ = { q L ′ , q R ′ , q O ′ , q M ′ , q C ′ } Q=\{q_L,q_R,q_O,q_M,q_C\}和Q'=\{q_L',q_R',q_O',q_M',q_C'\} Q={qL​,qR​,qO​,qM​,qC​}和Q′={qL′​,qR′​,qO′​,qM′​,qC′​}。初始的6个witness列$(a[0],\cdots ,a[5])$对应$Q$，剩余的6个witness列$(a[6],\cdots ,a[11])$对应$Q^{\prime }$。即，对应的约束为：
$a[0]\cdot q_L+a[1]\cdot q_R+a[2]\cdot q_O+a[0]\cdot a[1]\cdot q_M+q_C=0$
$a[3]\cdot q_L+a[4]\cdot q_R+a[5]\cdot q_O+a[3]\cdot a[4]\cdot q_M+q_C=0$
$a[6]\cdot q_L^{\prime }+a[7]\cdot q_R^{\prime }+a[8]\cdot q_O^{\prime }+a[6]\cdot a[7]\cdot q_M^{\prime }+q_C^{\prime }=0$
$a[9]\cdot q_L^{\prime }+a[10]\cdot q_R^{\prime }+a[11]\cdot q_O^{\prime }+a[9]\cdot a[10]\cdot q_M^{\prime }+q_C^{\prime }=0$
对应的pil代码为：

pol a01 = a[0]* a[1];
pol g012 = C[3]*a01 + C[0]*a[0] + C[1]*a[1] + C[2]*a[2] + C[4];
g012 * GATE = 0;
pol a34 = a[3]*a[4];
pol g345 = C[3]*a34 + C[0]*a[3] + C[1]*a [4] + C[2]*a[5] + C[4];
g345 * GATE = 0;
pol a67 = a[6]*a[7];
pol g678 = C[9]*a67 + C[6]*a[6] + C[7]*a[7] + C[8]*a[8] + C[10];
g678 * GATE = 0;
pol a910 = a[9]*a[10];
pol g91011 = C[9]*a910 + C[6]*a[9] + C[7]*a[10] + C[8]*a[11] + C[10];
g91011 * GATE = 0;

为确保可靠性并实现witness signals所需顺序，需利用connection arguments。这些Plonk gates可验证特定Plonk约束的signals是正确的。若该断言失败，prover可错误地声称：
$s_1+s_2=s_3且s_4-s_5=s_6$
而实际的Plonk约束为：
$s_4+s_5=s_6且s_1-s_2=s_3$
**若不确保witness signals的正确顺序，则prover可操纵等式并表达不准确的Plonk约束。通过断言witness signals和约束间的正确connection，可避免类似的错误声称，并确保所需Plonk约束的准确表示。**为此，需引入如下pil约束：

{a[0], a[1], a[2], a[3], a[4], a[5], a[6], a[7], a[8], a[9], a[10], a[11]} connect
{S[0], S[1], S[2], S[3], S[4], S[5], S[6], S[7], S[8], S[9], S[10], S[11]};

其中$S$多项式会记录约束位置的准确permutation，这些约束是蓄意置于execution trace中的。

6.3 Poseidon Round Verification

当POSEIDON12为1，则PIL文件将检查向量$(a[0{]}^{\prime },a[1{]}^{\prime },a[2{]}^{\prime },a[3{]}^{\prime },a[4{]}^{\prime },a[5{]}^{\prime },a[6{]}^{\prime },a[7{]}^{\prime },a[8{]}^{\prime },a[9{]}^{\prime },a[10{]}^{\prime },a[11{]}^{\prime })$，为，对向量$(a[0],a[1],a[2],a[3],a[4],a[5],a[6],a[7],a[8],a[9],a[10],a[11])$的POSEIDON permutation。

注意，POSEIDON permutation有2种模式：

• partial permutation：为仅状态中的一个元素（如第一个元素）做S-Box层。
• full permutation：会对形成状态的所有12个元素做S-Box。

为此，需要名为PARTIAL的多项式来区分当前round是partial round还是full round。即，PARTIAL常量多项式值为1当且仅当当前round为partial round，否则其值均为0。

• 首先，如需要，为计算S-Box层，将计算状态中每个元素的7次幂。
• 此外，会在计算之初，加上Poseidon permutation中指定的相应常量值，这些常量值存储在多项式C[i]中。

对应的代码为：【以ejs编写】

	// POSEIDON12 GATE - Check that a GL Poseidon round is valid
    // Each GL Poseidon round work as follows, given an initial state of 12 elements:
    // 1- A constant is added to each state element. For example, for the 5th element of the 13th round,
    // the const[12*13 + 4] = const[160] element is added
    // 2- In the first 4 and last 4 rounds, each element of the state is raised to the 7th power.
    // Additionally this is done for the first element of the state in each round
    // 3- At the end of each round, the state vector is multiplied by the MDS matrix
<% for (let i=0; i<12; i++) { -%>

    // Calculate the 7th power of the <%- i %>th element
    pol a<%- i %>_1 = a[<%- i %>] +  C[<%- i %>];
    pol a<%- i %>_2 = a<%- i %>_1 * a<%- i %>_1;
    pol a<%- i %>_4 = a<%- i %>_2 * a<%- i %>_2;
    pol a<%- i %>_6 = a<%- i %>_4 * a<%- i %>_2;
    pol a<%- i %>_7 = a<%- i %>_6 * a<%- i %>_1;
<%      if (i==0) { -%>
    pol a<%- i %>_R = a<%- i %>_7; // The first element is always exponentiated, no matter the round
<%      } else { -%>
    pol a<%- i %>_R = PARTIAL * (a<%- i %>_1 - a<%- i %>_7) + a<%- i %>_7; // Determine if the <%- i %>th element needs to be raised to the 7th power or not using PARTIAL
<%      } -%>
<% } -%>

会将ai_R用于permutation的下一阶段，将其与相应MDS矩阵相乘。当$i=0$（即状态中的首个元素）时，总是做exponentiate。其它元素当且仅当PARTIAL为1时，才做exponentiate。validation的最后部分为验证：

	//Whenever POSEIDON12 = 1, check that a' stores the next round of GL Poseidon of a.
    // This is done by multiplying the vector (a0_R a1_R ... a11_R a12_R) by the MDS matrix
    POSEIDON12 * (a[0]'  - (25*a0_R + 15*a1_R + 41*a2_R + 16*a3_R +  2*a4_R + 28*a5_R + 13*a6_R + 13*a7_R + 39*a8_R + 18*a9_R + 34*a10_R + 20*a11_R)) = 0;
    POSEIDON12 * (a[1]'  - (20*a0_R + 17*a1_R + 15*a2_R + 41*a3_R + 16*a4_R +  2*a5_R + 28*a6_R + 13*a7_R + 13*a8_R + 39*a9_R + 18*a10_R + 34*a11_R)) = 0;
    POSEIDON12 * (a[2]'  - (34*a0_R + 20*a1_R + 17*a2_R + 15*a3_R + 41*a4_R + 16*a5_R +  2*a6_R + 28*a7_R + 13*a8_R + 13*a9_R + 39*a10_R + 18*a11_R)) = 0;
    POSEIDON12 * (a[3]'  - (18*a0_R + 34*a1_R + 20*a2_R + 17*a3_R + 15*a4_R + 41*a5_R + 16*a6_R +  2*a7_R + 28*a8_R + 13*a9_R + 13*a10_R + 39*a11_R)) = 0;
    POSEIDON12 * (a[4]'  - (39*a0_R + 18*a1_R + 34*a2_R + 20*a3_R + 17*a4_R + 15*a5_R + 41*a6_R + 16*a7_R +  2*a8_R + 28*a9_R + 13*a10_R + 13*a11_R)) = 0;
    POSEIDON12 * (a[5]'  - (13*a0_R + 39*a1_R + 18*a2_R + 34*a3_R + 20*a4_R + 17*a5_R + 15*a6_R + 41*a7_R + 16*a8_R +  2*a9_R + 28*a10_R + 13*a11_R)) = 0;
    POSEIDON12 * (a[6]'  - (13*a0_R + 13*a1_R + 39*a2_R + 18*a3_R + 34*a4_R + 20*a5_R + 17*a6_R + 15*a7_R + 41*a8_R + 16*a9_R +  2*a10_R + 28*a11_R)) = 0;
    POSEIDON12 * (a[7]'  - (28*a0_R + 13*a1_R + 13*a2_R + 39*a3_R + 18*a4_R + 34*a5_R + 20*a6_R + 17*a7_R + 15*a8_R + 41*a9_R + 16*a10_R +  2*a11_R)) = 0;
    POSEIDON12 * (a[8]'  - ( 2*a0_R + 28*a1_R + 13*a2_R + 13*a3_R + 39*a4_R + 18*a5_R + 34*a6_R + 20*a7_R + 17*a8_R + 15*a9_R + 41*a10_R + 16*a11_R)) = 0;
    POSEIDON12 * (a[9]'  - (16*a0_R +  2*a1_R + 28*a2_R + 13*a3_R + 13*a4_R + 39*a5_R + 18*a6_R + 34*a7_R + 20*a8_R + 17*a9_R + 15*a10_R + 41*a11_R)) = 0;
    POSEIDON12 * (a[10]' - (41*a0_R + 16*a1_R +  2*a2_R + 28*a3_R + 13*a4_R + 13*a5_R + 39*a6_R + 18*a7_R + 34*a8_R + 20*a9_R + 17*a10_R + 15*a11_R)) = 0;
    POSEIDON12 * (a[11]' - (15*a0_R + 41*a1_R + 16*a2_R +  2*a3_R + 28*a4_R + 13*a5_R + 13*a6_R + 39*a7_R + 18*a8_R + 34*a9_R + 20*a10_R + 17*a11_R)) = 0;

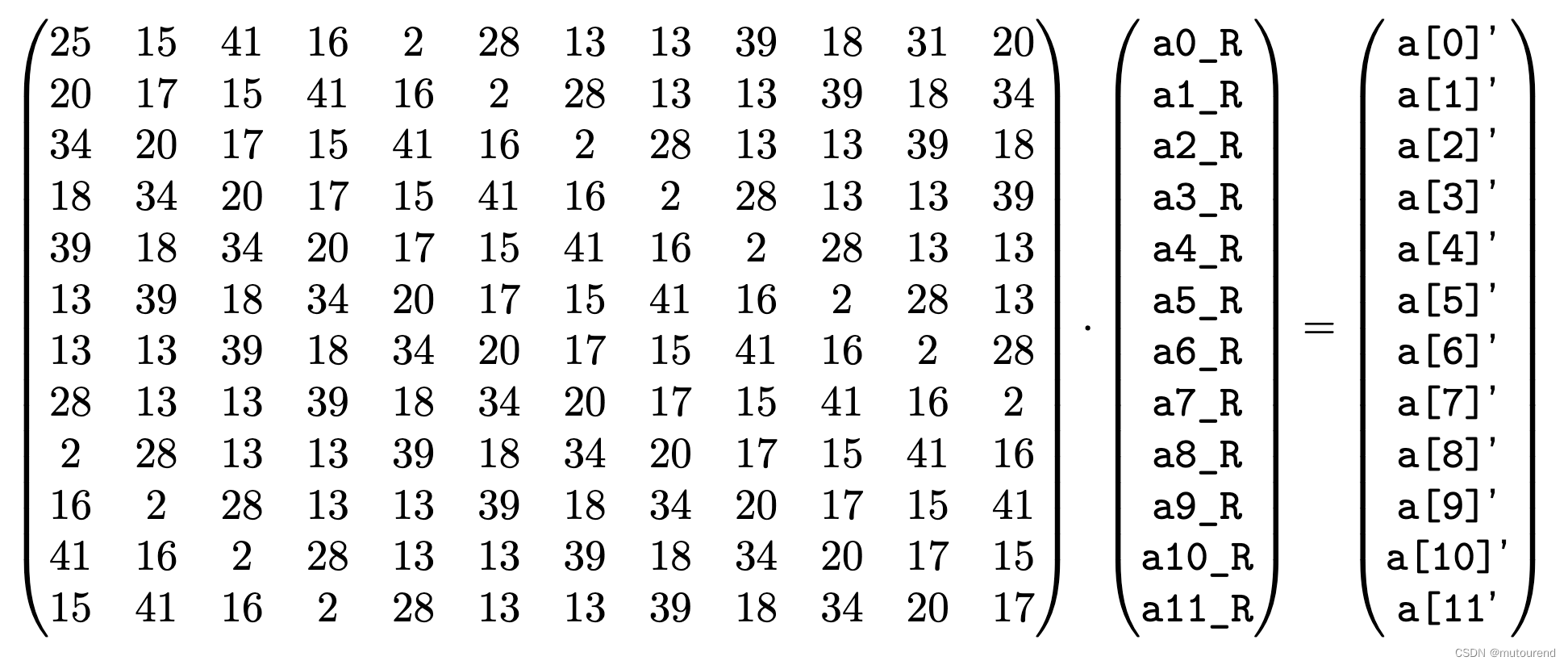

以上数字由permutation中所用的MDS矩阵决定。即，检查的是如下matrix product：

6.4 Extended Field Operations Verification扩域运算验证

当MULADD为1时，PIL文件将检查${\mathbb{F}}_{p^3}$的如下元素：
$a=a[0]+a[1]\cdot X+a[2]\cdot X^2$
$b=a[3]+a[4]\cdot X+a[5]\cdot X^2$
$c=a[6]+a[7]\cdot X+a[8]\cdot X^2$
$output=a[9]+a[10]\cdot X+a[11]\cdot X^2$
满足如下关系：
$a\cdot b+c=output$
所使用的域运算继承自：
${\mathbb{F}}_{p^3}\cong {\mathbb{F}}_p[X]/(X^3-X-1)$

已知2个元素$a_0+a_{1}X+a_2{X}^2,b_0+b_{1}X+b_2{X}^2\in {\mathbb{F}}_{p^3}$，可将二者的乘积表示为多项式的乘积，采用Euclidean division和equivalence classes in ${\mathbb{F}}_{p^3}$，不难看出，可将该乘积表示为：
$(a_0\cdot b_0+a_1\cdot b_2+a_2\cdot b_1)+$
$(a_0\cdot b_1+a_1\cdot b_0+a_1\cdot b_2+a_2\cdot b_1+a_2\cdot b_2)\cdot X+$
$(a_0\cdot b_2+a_2\cdot b_2+a_2\cdot b_0+a_1\cdot b_1)\cdot X^2$
根据以上定义，在PIL代码中，采用degree小于等于2的多项式来表示，对应$output$元素$a[9],a[10],a[11]$应满足的多项式关系为：

	// CMULADD GATE - Check that a * b + c in Fp³ using (X³ - X - 1) as a generator is performed correctly
    // In this particular case,
    // a = C[9] * [ a[0] + C[0] , a[1] + C[1], a[2] + C[2] ]
    // b = [ a[3] + C[3], a[4] + C[4], a[5] + C[5] ]
    // c = C[10] * [ a[6] + C[6], a[7] + C[7], a[8] + C[8] ]
    // and this must be equal to [ a[9], a[10], a[11] ]

    // Define a, b and c
    pol a0 = (a[0] + C[0])*C[9];
    pol a1 = (a[1] + C[1])*C[9];
    pol a2 = (a[2] + C[2])*C[9];
    pol b0 = a[3] + C[3];
    pol b1 = a[4] + C[4];
    pol b2 = a[5] + C[5];
    pol c0 = (a[6] + C[6])*C[10];
    pol c1 = (a[7] + C[7])*C[10];
    pol c2 = (a[8] + C[8])*C[10];


    // Since the modulo is known (X³ - X - 1) we can calculate the coefficients in general form by calculating
    // (a0 + a1*x + a2*x²)*(b0 + b1*x + b2*x²) and then using long division to get the residue when dividing by the modulo
    // We get the following result: (a0*b0 + a1*b2 + a2*b1) + (a0*b1 + a1*b0 + a1*b2 + a2*b1 + a2*b2)x + (a0*b2 + a2*b2 + a2*b0 + a1*b1)x²
    // This result can be expressed using this intermediate polyonials A,B,C,D,E,F that have less than degree 2
    pol cA = (a0 + a1)  * (b0 + b1);
    pol cB = (a0 + a2)  * (b0 + b2);
    pol cC = (a1 + a2)  * (b1 + b2);
    pol cD = a0*b0;
    pol cE = a1*b1;
    pol cF = a2*b2;

    // Whenever CMULADD = 1, check that the CMulAdd result matches with the values stored in a[9], a[10] and a[11] respectively
    CMULADD * (a[9] - (cC + cD - cE - cF) - c0) = 0;
    CMULADD * (a[10] - (cA + cC - 2*cE - cD) - c1) = 0;
    CMULADD * (a[11] - (cB - cD + cE) - c2) = 0;

从而满足：
$a[9]=a_0\cdot b_0+a_1\cdot b_2+a_2\cdot b_1$
$a[10]=a_0\cdot b_1+a_1\cdot b_0+a_1\cdot b_2+a_2\cdot b_1+a_2\cdot b_2$
$a[11]=a_0\cdot b_2+a_2\cdot b_2+a_2\cdot b_0+a_1\cdot b_1$

6.5 Fast Fourier Transform Verification

当FFT4为1时，PIL文件将采用Coley-Tucker‘s butterfly方法来验证Fast Fourier Transform的正确计算。

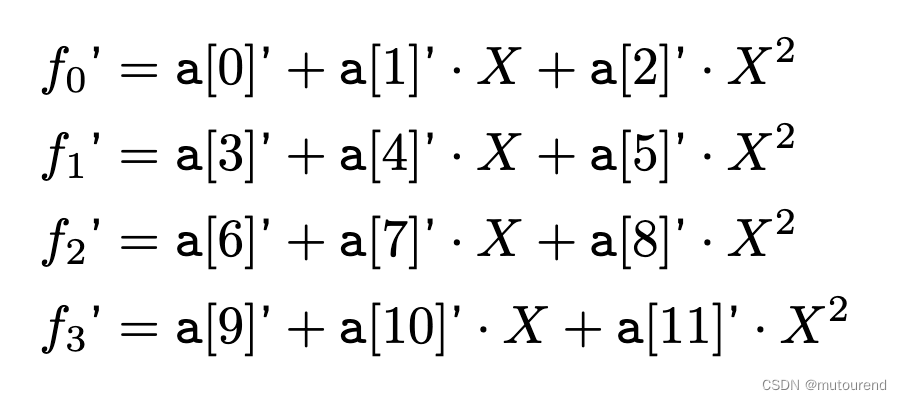

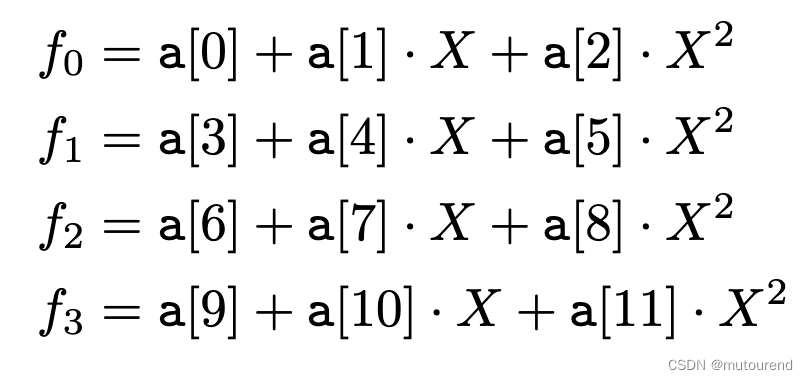

取决于所验证的定制门，FFT的输入可为2个元素或4个元素。考虑到对扩域元素的FFT运算，每个扩域元素包含3个域元素。

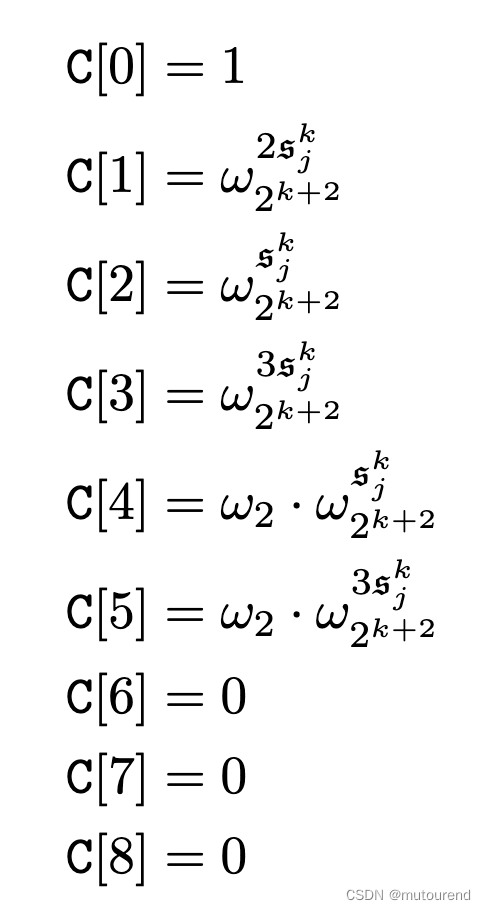

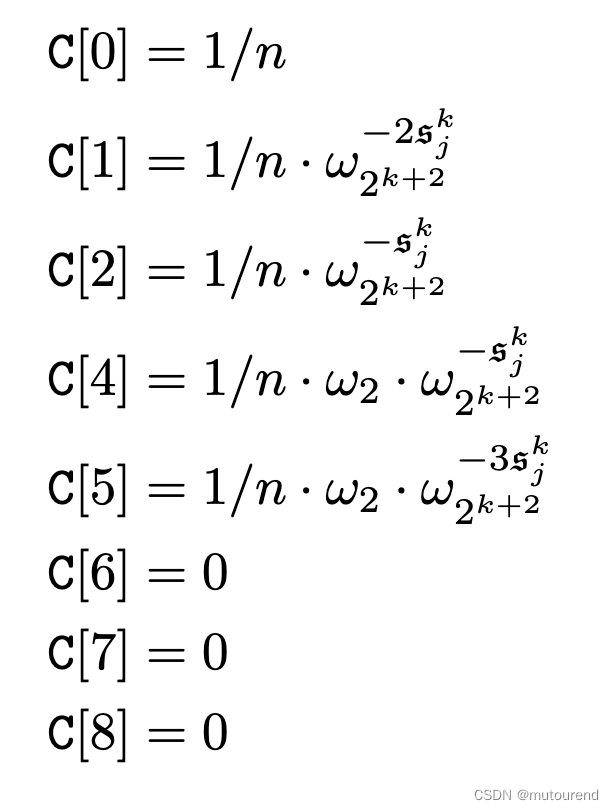

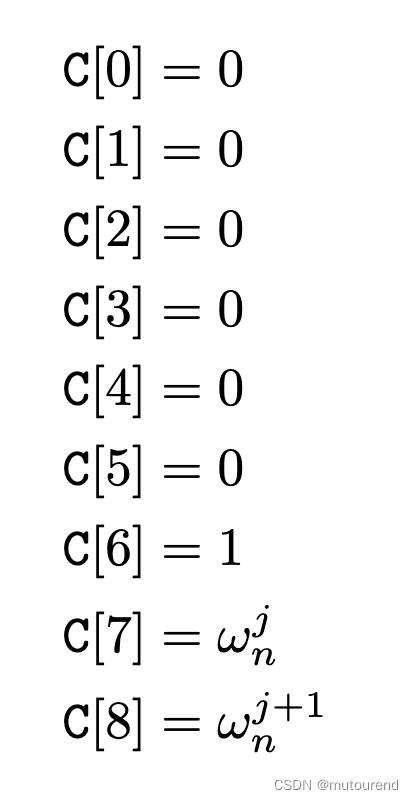

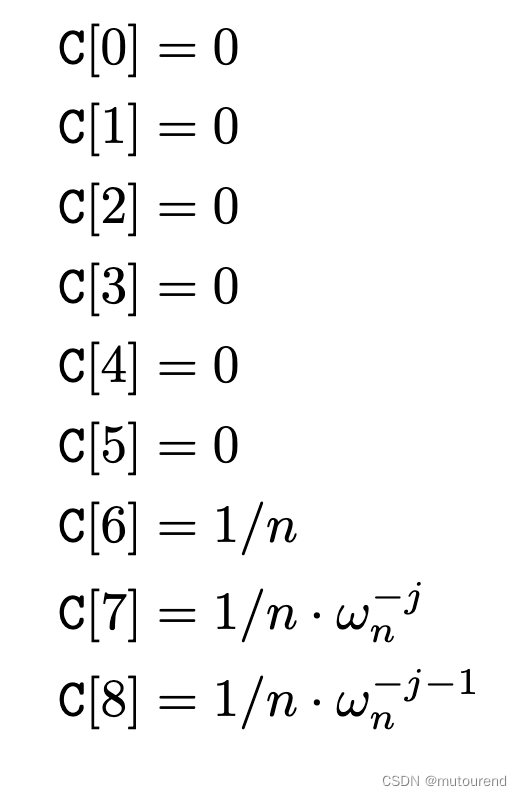

取决于FFT输入的元素个数，计算$C$中的常量值需调整以模拟bufferfly公式。此外，引入了scale参数，以支持iFFT运算。

不过，应可支持更大的FFT运算，因此定制门应可使用时所需的four-size FFT数量来优化计算，如有需要，还可补充two-sized FFT数量（事实上，如有需要，只需要补充1个two-sized FFT）。

从而，需要某种机制来将其级联以遵循butterfly diagram。

6.5.1 如何级联FFT？

首先假设需对基域${\mathbb{F}}_p$中的$n$个元素做FFT运算，其中$n$为a power of two，且其exponent ${\log }_2(n)$为偶数。
要求${\log }_2(n)$为偶数的原因在于：

• 当前先讨论无需2-sized FFT的场景。

FFT的核心思想为复用计算以降低复杂度。采用butterfly示意图很容易看出。如下图，以$n=16$为例：

• 可将对16个元素的1次FFT运算，reduce为，对4个元素的8次FFT运算。
• 不过，需要调整chained FFT并合理连接，以表示正确计算。
• 在开始级联之前，需首先将多项式系数的索引号的bits进行反转，以正确对其排序。

  将$n$-sized FFT的$r+1$个states的每个state表示为$(f_0^k,\cdots ,f_{n-1}^k)$，其中$r={\log }_2(n)$：
• 初始状态$(f_0^0,\cdots ,f_{n-1}^0)$，表示输入，对应为step $0$，也可简化表示为$f_0,\cdots ,f_{n-1}$。
• 最终状态$(f_0^r,\cdots ,f_{n-1}^r)$，表示输出，对应step $r$，也可简化表示为$y_0,\cdots ,y_{n-1}$，对应为整个FFT运算的输出。
• 对于某特定step k ∈ { 0 , 1 , ⋯   , r − 1 } k\in\{0,1,\cdots,r-1\} k∈{0,1,⋯,r−1}，该butterfly结构的下一state为$(f_0^{k+1},\cdots ,f_{n-1}^{k+1})$，可根据前一state $(f_0^k,\cdots f_{n-1}^k)$按如下方式计算：对于所有的 j ∈ { 0 , ⋯   , n / 2 − 1 } j\in\{0,\cdots,n/2-1\} j∈{0,⋯,n/2−1}，有：
  $f_j^{k+1}=f_j^k+f_{j+2^k}^k\cdot w_{2^{k+1}}^j$
  $f_{j+2^k}^{k+1}=f_j^k+f_{j+2^k}^k\cdot w_{2^{k+1}}^{j+2^k}$
  其中$w_{2^{k+1}}\in {\mathbb{F}}_p^{\ast }$为a primitive $2^{k+1}$-th root of unity。
  由于对于所有的 j ∈ { 0 , ⋯   , n / 2 − 1 } j\in\{0,\cdots,n/2-1\} j∈{0,⋯,n/2−1}，有$-w_{2^{k+1}}^j=w_{2^{k+1}}^{j+2^k}$。

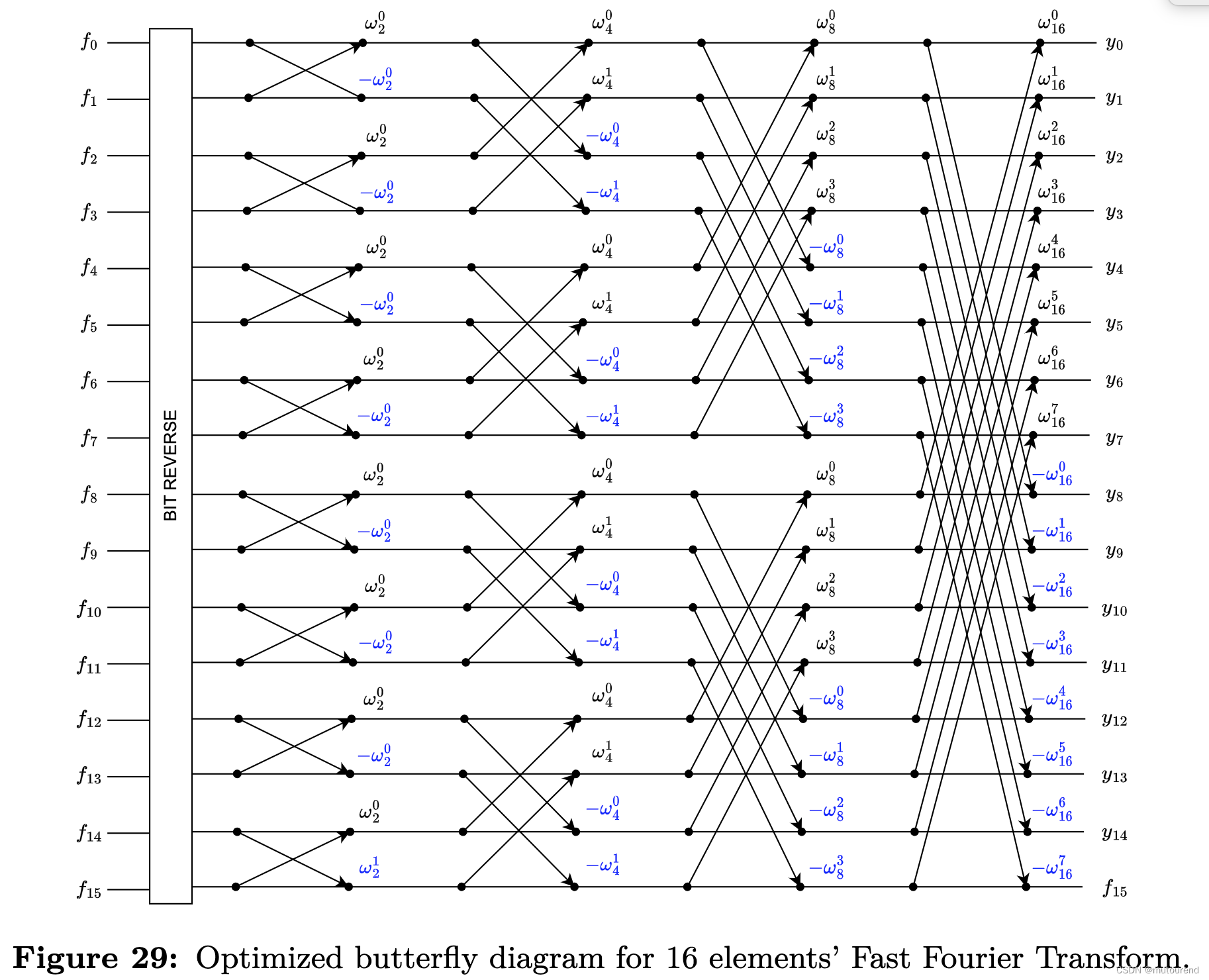

  为此，将将powers of $w_{2^{k+1}}$的计算量减半，从而获得优化后的butterfly示意图：

  与此同时，之前的计算公式也变为：对于所有的 j ∈ { 0 , ⋯   , n / 2 − 1 } j\in\{0,\cdots,n/2-1\} j∈{0,⋯,n/2−1}，有：
  $f_j^{k+1}=f_j^k+f_{j+2^k}^k\cdot w_{2^{k+1}}^j$
  $f_{j+2^k}^{k+1}=f_j^k-f_{j+2^k}^k\cdot w_{2^{k+1}}^j$
  同时，从上面优化后的butterfly示意图中，还有如下重大发现：
• 16个元素FFT运算的输出中的$y_0,y_4,y_8,y_{12}$，事实上依赖于相同的，在step 2 FFT中出现的4个中间系数$f_0^2,f_4^2,f_8^2,f_{12}^2$。在下图中以红色来表示连接到$y_0,y_4,y_8,y_{12}$的wires，由此可知本发现的是事实。且这并不是偶然现象。

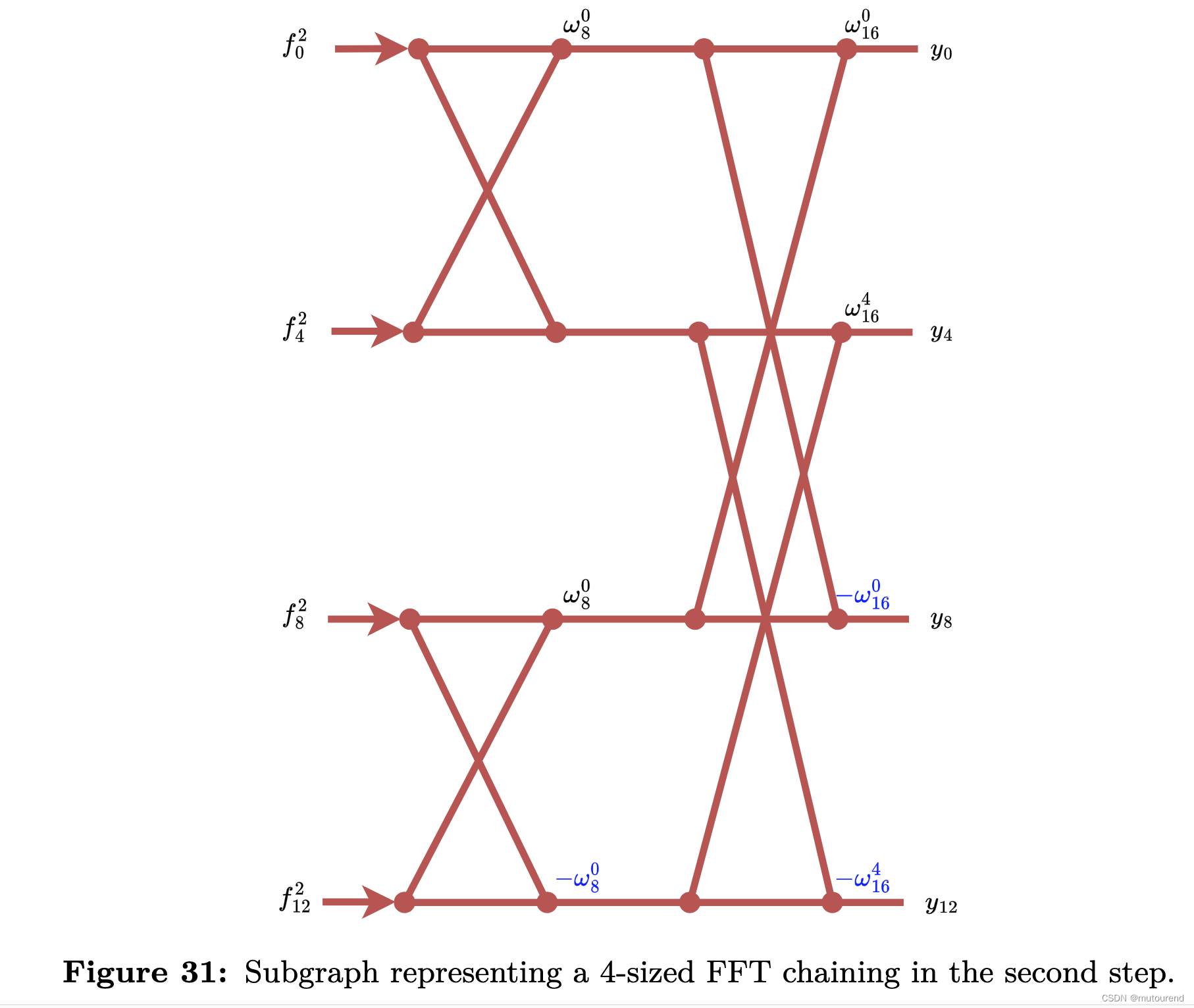

上图中由红线形成的子图，事实上，是另一个关于4个元素的FFT运算，其输出为$y_0,y_4,y_8,y_{12}$。从而可将$y_0,y_4,y_8,y_{12}$表示为$f_0^2,f_4^2,f_8^2,f_{12}^2$的线性组合，其系数为some convenient roots of unity。但是，此时所用的root也需做相应修改。将所提取的子图展示如下，以便于简化表示：

由此可知，根据$f_0^2,f_4^2,f_8^2,f_{12}^2$获取$y_0,y_4,y_8,y_{12}$的公式为：

为进一步解释，先专注于决定相同$4$-sized FFT在step $k$的所有元素值$f_j^k$为例，其中$k$为偶数，$n$为power of 4（这样最终就不需要2-sized FFT）。
从数学上来说，是为了计算 { f j k } j = 0 n − 1 / ∽ k \{f_j^k\}_{j=0}^{n-1}/\backsim ^k {fjk​}j=0n−1​/∽k的等价表示，其中${\backsim }^k$表示$f_j^k{\backsim }^k{f}_{j^{\prime }}^k$等价关系——若其属于相同的4-sized FFT。
需注意，若$f_j^{k+1}$属于某等价class f j k ∈ { f j k } j = 0 n − 1 ∽ k f_j^k\in\{f_j^k\}_{j=0}^{n-1}\backsim ^k fjk​∈{fjk​}j=0n−1​∽k，其中$j$为该class内所有元素的最小索引值，则该class内的所有元素可表示为：
$(f_j^k,f_{j+2^k}^k,f_{j+2\cdot 2^k}^k,f_{j+3\cdot 2^k}^k)$
set { f 0 k , ⋯   , f n − 1 k } \{f_0^k,\cdots,f_{n-1}^k\} {f0k​,⋯,fn−1k​}中的等价关系，可归纳出，索引set { 0 , ⋯   , n − 1 } \{0,\cdots,n-1\} {0,⋯,n−1}中的等价关系。从而二者可互换。

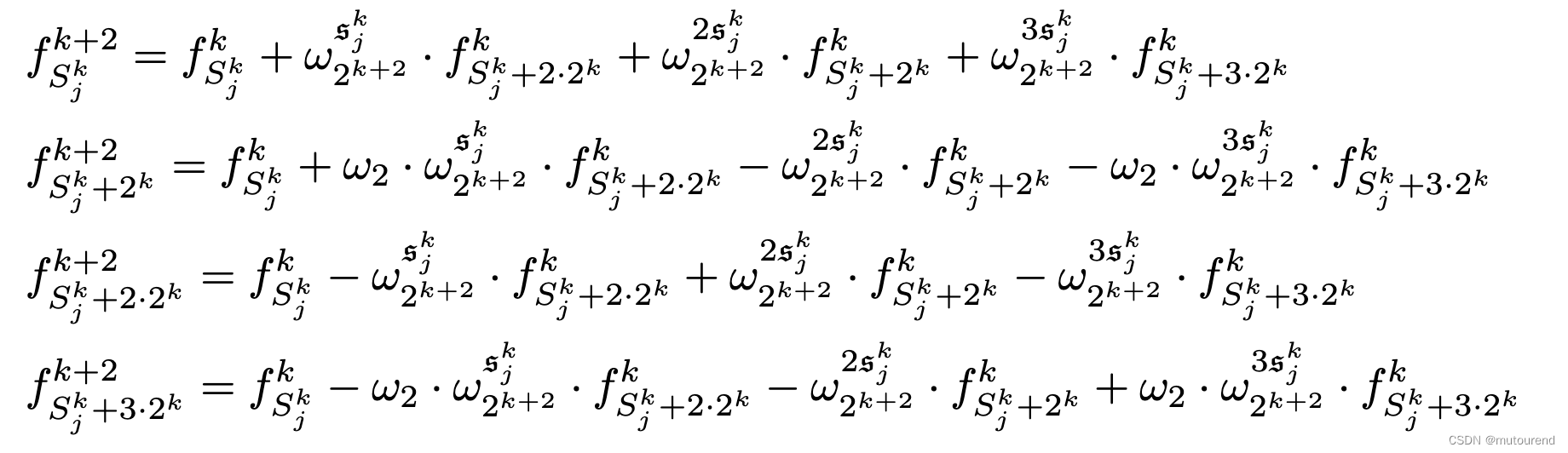

由$f_{S_j^k}^k$表示的每个class，其中$S_j^k$序列的计算方式为：对所有的 j ∈ { 0 , ⋯ n / 4 − 1 } j\in\{0,\cdots n/4-1\} j∈{0,⋯n/4−1}，有：

• 若$S_{j-1}^k+1\not\equiv 0(\mathrm{mod}{2}^k)$，则$S_j^k=S_{j-1}^k+1$
• 若$S_{j-1}^k+1\equiv 0(\mathrm{mod}{2}^k)$，则$S_j^k=S_{j-1}^k+3\cdot 2^k+1$

以此来检查之前的公式是否有效。下例中给出了每个等价class中所有元素对应的索引列表，按自然数顺序排序，并根据butterfly示意图计算进行检查。以$n=64,k=2$为例：

(0, 4, 8, 12), (1, 5, 9, 13), (2, 6, 10, 14), (3, 7, 1, 15),
(16, 20, 21, 28), (17, 21, 25, 29), (18, 22, 26, 30), (19, 2, 27, 31),
(32, 36, 40, 44), (33, 37, 41, 45), (34, 38, 42, 46), (35, 39, 43, 47),
(48, 52, 56, 60), (49, 53, 57, 61), (50, 54, 58, 62), (51, 55, 59, 63)

为首个$S_j^k$表示的元素，其索引序列为：

0, 1, 2, 3, 16, 17, 18, 19, 32, 33, 34, 35, 48, 49, 50 and 51

需注意，该序列以0,1,2,3开始，但忽然跳到16，原因在于索引4已在class 0中出现，因此需调到下一free slot。可根据上一计算索引来计算该free slot，如本例中为15（根据$S_3^2+3\cdot 2^2$计算而来），然后再加1：
$S_4^2=S_3^2+3\cdot 2^2+1$
为正确决定$S_j^k$的所有制，需标识何时需要jump。为此：

• 仅需检查连续索引$S_{j-1}^k+1$是否为a multiple of $2^k$：
  • 若是，则表示$S_{j-1}^k+1$已在该computed class内。此时，$S_j^k=S_{j-1}^k+3\cdot 2^k+1$，其中$S_{j-1}^k+3\cdot 2^k$为当前class的最后一个元素。
  • 若不是，则直接对当前索引值加1。

如上例中，15满足如下关系：
$2^k=2^2=4|4=3+1=S_3+1$
而
$4\nmid 1=0+1=S_0+1$
$4\nmid 2=1+1=S_1+1$
$4\nmid 3=2+1=S_2+1$

一旦定义了FFT每个step $k$的classes set，就可通过独立计算每个class的4-sized FFT，来计算step $k+2$的下一状态。需注意，$n$-sized FFT的step $k$中，需要$w_{2^k}$和$w_{2^{k+1}}$。不过，由于有：
$w_{2^{k+1}}^2=w_{2^k}$
因此，对于 k ∈ { 0 , 2 , ⋅ , log ⁡ 2 ( n ) − 2 } k\in\{0,2,\cdot,\log_2(n)-2\} k∈{0,2,⋅,log2​(n)−2}，可构建如下关系：

其中${\mathfrak{s}}_j^k=S_j^k(\mathrm{mod}{2}^k)$。因为有：
$w_{2^{k+1}}^j\cdot w_2=w_{2^{k+1}}^j\cdot w_{2^{k+1}}^{2k}=w_{2^{k+1}}^{j+2^k}$
其表示关联相同4-sized FFT class的two powers of $w_{2^{k+1}}$。

然后，还需关注$n$为odd power of two的场景（即${\log }_2(n)$为奇数）：

• 当${\log }_2(n)$为偶数时，仅需要使用4-sized FFT级联。
• 当${\log }_2(n)$为奇数时，整个流程的最后需插入一个final 2-sized FFT step。在该final step中，需执行$n/2$次2-sized FFT预算，对于所有的 j ∈ { 0 , ⋯   , n 2 − 1 } j\in\{0,\cdots,\frac{n}{2}-1\} j∈{0,⋯,2n​−1}，连接$f_j^{r-1}$和$f_{j+n/2}^{r-1}$。由于$w_n^j=-w_n^{j+n/2}$，从而该final step的公式为，对所有 j ∈ { 0 , ⋯   , n 2 − 1 } j\in\{0,\cdots,\frac{n}{2}-1\} j∈{0,⋯,2n​−1}，有：
  $f_j^r=f_j^{r-1}+f_{j+n/2}^{r-1}\cdot w_n^j$
  $f_{j+n/2}^r=f_{j+n/2}^{r-1}-f_j^{r-1}\cdot w_n^j$

6.5.2 扩域中的FFT

需强调本方案用于${\mathbb{F}}_p$的3次扩域中。因此，需将基于扩域的FFT运算，reduce为，等价其degree（3次扩域对应degree为3）的一组FFT运算。

当对系数为扩域${\mathbb{F}}_{p^r}$的多项式做FFT运算时：

• 令$f(x)\in {\mathbb{F}}_p$为degree为$\mathrm{deg}(f(x))=r$的irreducible多项式
• 有${\mathbb{F}}_{p^r}\cong {\mathbb{F}}_p[x]/f(x)$。
• 令 { 1 , ⋯   , α r − 1 } \{1,\cdots,\alpha^{r-1}\} {1,⋯,αr−1}为${\mathbb{F}}_p$-basis，可将任意$\beta \in {\mathbb{F}}_{p^r}$表示为$\beta ={\sum }_{i=1}^{r-1}{a}_i\cdot {\alpha }^i$。

这样，可将任意$p(x)\in {\mathbb{F}}_{p^r}[x]$多项式，写成：
$p(x)={\sum }_{j=1}^n{\beta }_j{x}^j={\sum }_{j=1}^n({\sum }_{i=1}^{r-1}{a}_j^i{\alpha }^i)x^j={\sum }_{i=1}^{r-1}{\alpha }^i({\sum }_{j=1}^n{a}_j^i{x}^n)$
从而，为计算$p(x)$的FFT，可转换为，仅对所有 i ∈ { 1 , ⋯   , r − 1 } i\in\{1,\cdots,r-1\} i∈{1,⋯,r−1}，计算$p_i(x)={\sum }_{j=1}^n{a}_j^i{x}^n$多项式的FFT。注意有$p_i(x)\in {\mathbb{F}}_p[x]$。

6.5.3 对FFT的PIL Verification

至此，已描述了FFT级联流程，接下来关注如何在PIL中验证FFT级联。
已知12个witness值，表示为$a[0],\cdots ,a[11]$，这些值用于构成4个扩域元素$f_0,f_1,f_2,f_3\in {\mathbb{F}}_{p^3}$：

将该witness值的下一行值表示为$a[0{]}^{\prime },\cdots ,a[11{]}^{\prime }$，并映射为如下4个扩域元素$f_0^{\prime },f_1^{\prime },f_2^{\prime },f_3^{\prime }\in {\mathbb{F}}_{p^3}$：

这2行值满足如下关系：
$(f_0^{\prime },f_1^{\prime },f_2^{\prime },f_3^{\prime })=FFT4(f_0,f_1,f_2,f_3)$
其中$FFT4(f_0,f_1,f_2,f_3)$表示对$f_0,f_1,f_2,f_3$的4-sized FFT。
此外，由于需向之前提及的那样级联FFT，因此需记录当前step的$n$-sized FFT及其相应常量值。

需验证的多项式约束形如：
$\text{FFT4}\cdot (a[i{]}^{\prime }-g_i)=0$
其中FFT4 selector表示做FFT check，$g_i$表示前一行witness值的线性组合，其系数由当前round决定。该系数对应该FFT的正确计算。
为计算$g_i$，以$C[k]$来表示各FFT steps情况下的常量值。本文重要考虑2种情况：

• 1）4-sized FFT step情况：相应常量值为：

• 2）2-sized FFT step情况：对应为奇数${\log }_2(n)$的$n$-sized FFT的最后一步，相应常量值为：


为优化整个流程，可采用在每个step执行2个连续的2-sized FFT的策略，这样就可在常量值中使用2个连续roots of unity。
该优化方法已证明更优，原因在于所需的2-sized FFT运算次数，为所需的4-sized FFT运算次数的2倍，从而有更高效的计算流程。
此外，可为每个常量值引入scale factor $1/n$，当需要做iFFT运算时可调整相应的root of unity为其倒数：

• 1）对于4-sized FFT step，其常量值变为：

• 2）对于2-sized FFT step，其常量值变为：


借助以上常量值，相应的$g_i$计算和FFT4约束为：

	// FFT4

    pol g0  = C[0]*a[0] + C[1]*a[3] + C[2]*a[6] + C[3]*a[9]  + C[6]*a[0] + C[7]*a[3];
    pol g3  = C[0]*a[0] - C[1]*a[3] + C[4]*a[6] - C[5]*a[9]  + C[6]*a[0] - C[7]*a[3];
    pol g6  = C[0]*a[0] + C[1]*a[3] - C[2]*a[6] - C[3]*a[9]  + C[6]*a[6] + C[8]*a[9];
    pol g9  = C[0]*a[0] - C[1]*a[3] - C[4]*a[6] + C[5]*a[9]  + C[6]*a[6] - C[8]*a[9];

    pol g1  = C[0]*a[1] + C[1]*a[4] + C[2]*a[7] + C[3]*a[10] + C[6]*a[1] + C[7]*a[4];
    pol g4  = C[0]*a[1] - C[1]*a[4] + C[4]*a[7] - C[5]*a[10] + C[6]*a[1] - C[7]*a[4];
    pol g7  = C[0]*a[1] + C[1]*a[4] - C[2]*a[7] - C[3]*a[10] + C[6]*a[7] + C[8]*a[10];
    pol g10 = C[0]*a[1] - C[1]*a[4] - C[4]*a[7] + C[5]*a[10] + C[6]*a[7] - C[8]*a[10];

    pol g2  = C[0]*a[2] + C[1]*a[5] + C[2]*a[8] + C[3]*a[11] + C[6]*a[2] + C[7]*a[5];
    pol g5  = C[0]*a[2] - C[1]*a[5] + C[4]*a[8] - C[5]*a[11] + C[6]*a[2] - C[7]*a[5];
    pol g8  = C[0]*a[2] + C[1]*a[5] - C[2]*a[8] - C[3]*a[11] + C[6]*a[8] + C[8]*a[11];
    pol g11 = C[0]*a[2] - C[1]*a[5] - C[4]*a[8] + C[5]*a[11] + C[6]*a[8] - C[8]*a[11];

    FFT4 * (a[0]' - g0) = 0;
    FFT4 * (a[1]' - g1) = 0;
    FFT4 * (a[2]' - g2) = 0;
    FFT4 * (a[3]' - g3) = 0;
    FFT4 * (a[4]' - g4) = 0;
    FFT4 * (a[5]' - g5) = 0;
    FFT4 * (a[6]' - g6) = 0;
    FFT4 * (a[7]' - g7) = 0;
    FFT4 * (a[8]' - g8) = 0;
    FFT4 * (a[9]' - g9) = 0;
    FFT4 * (a[10]' - g10) = 0;
    FFT4 * (a[11]' - g11) = 0;

通过检查以上这些多项式约束，可确保不同场景下$n$-sized FFT计算的准确性，同时取决于所用的常量值，同时支持FFT和iFFT运算。

6.6 Polynomial Evaluation Verification

当EVPOL4为1时，PIL文件将检查值：
$a[6{]}^{\prime }+a[7{]}^{\prime }\cdot X+a[8{]}^{\prime }\cdot X^2\in {\mathbb{F}}_{p^3}$
为对多项式：
$p(Z)=d_0\cdot Z^4+d_1\cdot Z^3+d_2\cdot Z^2+d_3\cdot Z+d_4$
在point：
$z=a[3{]}^{\prime }+a[4{]}^{\prime }\cdot X+a[5{]}^{\prime }\cdot X^2$
的evaluation值。

其中$d_0,d_1,d_2,d_3,d_4\in {\mathbb{F}}_{p^3}$定义为：
$d_0=a[0{]}^{\prime }+a[1{]}^{\prime }\cdot X+a[2{]}^{\prime }\cdot X^2$
$d_1=a[9]+a[10]\cdot X+a[11]\cdot X^2$
$d_2=a[6]+a[7]\cdot X+a[8]\cdot X^2$
$d_0=a[3]+a[4]\cdot X+a[5]\cdot X^2$
$d_4=a[0]+a[1]\cdot X+a[2]\cdot X^2$

可借助Horner’s rule，将$p(Z)$ evaluation流程重写为：
$p(Z)=(((d_0\cdot Z+d_1)\cdot Z+d_2)\cdot Z+d_3)\cdot Z+d_4$

由于以上所有evaluation运算都是在${\mathbb{F}}_{p^3}$域内的，因此，在PIL中需使用以ejs写的CMulAdd函数。具体的逻辑与6.4节的一样。

需注意，EVPOL4 gate所选中的输入参数顺序是任意的，因此仅需注意其与Circom定制门是completely aligned的。
此外，由于其超过了12个参数，无法在execution trace单行中表示，需使用2行来表示。不过这没关系，因为验证仅占用3列。

	// EVPOL4 - Check that the polynomial evaluation is valid
    // Evaluate p(x) = d0*x⁴ + d1*x³ + d2*x²+ d3*x + d4 at point z = a[3]' + a[4]'x + a[5]'x² where
    // d0 = a[0]' + a[1]' * x + a[2]' * x²
    // d1 = a[9] + a[10] * x + a[11] * x²
    // d2 = a[6] + a[7] * x + a[8] * x²
    // d3 = a[3] + a[4] * x + a[5] * x²
    // d4 = a[0] + a[1] * x + a[2] * x²
    // The result must be equal to a[6]' + a[7]' * x + a[8]' * x²
    // The evaluation is performed using the Horner's rule, which means that p(x) is rewritten as
    // p(x) = (d0 * x + d1)*x + d2)*x + d3)*x + d4
    // Note: All operations are performed in Fp³ and so multiplications are performed using CMulAdd

<% function CMulAdd(s, a0, a1, a2, b0, b1, b2, c0, c1, c2) {
    const code = [];
    code.push(`    pol A${s} = (${a0} + ${a1})  * (${b0} + ${b1});`);
    code.push(`    pol B${s} = (${a0} + ${a2})  * (${b0} + ${b2});`);
    code.push(`    pol C${s} = (${a1} + ${a2})  * (${b1} + ${b2});`);
    code.push(`    pol D${s} = ${a0} * ${b0};`);
    code.push(`    pol E${s} = ${a1} * ${b1};`);
    code.push(`    pol F${s} = ${a2} * ${b2};`);
    code.push(`    pol acc${s}_0 = C${s}+ D${s} - E${s} - F${s} + ${c0};`);
    code.push(`    pol acc${s}_1 = A${s}+ C${s}- 2*E${s} - D${s} + ${c1};`);
    code.push(`    pol acc${s}_2 = B${s}- D${s} + E${s} + ${c2};`);
    code.push(`\n`);
    return code.join("\n");
} -%>

现在，可使用之前的函数来计算$p(z)\in {\mathbb{F}}_{p^3}$，并使用Horner’s rule来累加结果：

// Calculate acc = d0 * x + d1
<%- CMulAdd("1", "a[0]'", "a[1]'", "a[2]'", "a[3]'", "a[4]'", "a[5]'", "a[9]", "a[10]", "a[11]") -%>
    // Calculate acc2 = acc * x + d2
<%- CMulAdd("2", "acc1_0", "acc1_1", "acc1_2", "a[3]'", "a[4]'", "a[5]'", "a[6]", "a[7]", "a[8]") -%>
    // Calculate acc3 = acc2 * x + d3
<%- CMulAdd("3", "acc2_0", "acc2_1", "acc2_2", "a[3]'", "a[4]'", "a[5]'", "a[3]", "a[4]", "a[5]") -%>
    // Calculate p = acc4 * x + d4
<%- CMulAdd("4", "acc3_0", "acc3_1", "acc3_2", "a[3]'", "a[4]'", "a[5]'", "a[0]", "a[1]", "a[2]") -%>

最后仅需检查最终获得的acc3_0,acc3_1,acc3_2值等于声称的committed evaluation值$p(z)$——即分别为$a[6{]}^{\prime },a[7{]}^{\prime },a[8{]}^{\prime }$：

	// Whenever EVPOL4 = 1, check that the evaluation result matches with the values stored in a[6]', a[7]' and a[8]' respectively
    EVPOL4 * (a[6]' - acc4_0 ) = 0;
    EVPOL4 * (a[7]' - acc4_1 ) = 0;
    EVPOL4 * (a[8]' - acc4_2 ) = 0;

参考资料

[1] Polygon zkEVM技术文档 Recursion, aggregation and composition of proofs v.1.1

附录：Polygon Hermez 2.0 zkEVM系列博客

• ZK-Rollups工作原理
• Polygon zkEVM——Hermez 2.0简介
• Polygon zkEVM网络节点
• Polygon zkEVM 基本概念
• Polygon zkEVM Prover
• Polygon zkEVM工具——PIL和CIRCOM
• Polygon zkEVM节点代码解析
• Polygon zkEVM的pil-stark Fibonacci状态机初体验
• Polygon zkEVM的pil-stark Fibonacci状态机代码解析
• Polygon zkEVM PIL编译器——pilcom 代码解析
• Polygon zkEVM Arithmetic状态机
• Polygon zkEVM中的常量多项式
• Polygon zkEVM Binary状态机
• Polygon zkEVM Memory状态机
• Polygon zkEVM Memory Align状态机
• Polygon zkEVM zkASM编译器——zkasmcom
• Polygon zkEVM哈希状态机——Keccak-256和Poseidon
• Polygon zkEVM zkASM语法
• Polygon zkEVM可验证计算简单状态机示例
• Polygon zkEVM zkASM 与 以太坊虚拟机opcode 对应集合
• Polygon zkEVM zkROM代码解析（1）
• Polygon zkEVM zkASM中的函数集合
• Polygon zkEVM zkROM代码解析（2）
• Polygon zkEVM zkROM代码解析（3）
• Polygon zkEVM公式梳理
• Polygon zkEVM中的Merkle tree
• Polygon zkEVM中Goldilocks域元素circom约束
• Polygon zkEVM Merkle tree的circom约束
• Polygon zkEVM FFT和多项式evaluate计算的circom约束
• Polygon zkEVM R1CS与Plonk电路转换
• Polygon zkEVM中的子约束系统
• Polygon zkEVM交易解析
• Polygon zkEVM 审计及递归证明
• Polygon zkEVM发布公开测试网2.0
• Polygon zkEVM测试集——创建合约交易
• Polygon zkEVM中的Recursive STARKs
• Polygon zkEVM的gas定价
• Polygon zkEVM zkProver基本设计原则 以及 Storage状态机
• Polygon zkEVM bridge技术文档
• Polygon zkEVM Trustless L2 State Management 技术文档
• Polygon zkEVM中的自定义errors
• Polygon zkEVM RPC服务
• Polygon zkEVM Prover的 RPC功能
• Polygon zkEVM PIL技术文档
• Polygon zkEVM递归证明技术文档（1）【主要描述了相关工具 和 证明的组合、递归以及聚合】
• Polygon zkEVM递归证明技术文档（2）—— Polygon zkEVM架构设计
• Polygon zkEVM递归证明技术文档（3）——代码编译及运行
