Mars3D(含Cesium)数据及服务篇：倾斜摄影模型转为3DTiles格式

1. OSGB格式介绍

Open Scene Gragh Binary是OSGB的全称，这里的Binary是二进制的意思。 目前市面上生产的倾斜模型，尤其ContextCapture Cente处理的倾斜摄影三维模型数据的组织方式一般是二进制存贮的、带有嵌入式链接纹理数据（.jpg）的OSGB格式。 我们可以通过一些工具，将osgb转3dtiles格式后在平台中使用。

#2. 3D Tiles格式介绍

3D Tiles用于大场景的三维模型。 3D Tiles是一个开放的规范，用于传输海量的异构三维地理空间数据集。使用概念上类似于terrain和imagery的瓦片流技术，3D Tiles 使得建筑物数据集、BIM模型、点云和摄影测量模型等大模型比较流畅的在Web端进行浏览展示。

3D Tiles官方资料 格式说明文档

#3. 处理工具

目前市场的数据处理工具或解决方案主要来源于以下：

1. Github 开源的小工具
2. Cesium官方推出的 Cesium Ion在线平台（对国内企业来说有点鸡肋）
3. 一些商家推出的工具集（如cesiumlab）

#3.1 Cesiumlab工具“倾斜模型转换”模块

来源：北京西部世界公司

说明：从官网下载工具后，按工具说明注册帐号登录后即可使用，是图形化界面操作，操作比较简便。

官方下载地址 官方操作说明

#3.2 osg2cesiumApp工具

来源：QQ群703622028 风的心愿 提供

说明：按下载的文件内说明进行操作。

下载地址

#3.3 fanvanzh开源工具

来源：Github开源

说明：按开源仓库教程操作，通过命令行的方式进行数据转换和处理。

Github地址

#4. 处理操作流程完整示例

#4.1 osgb文件转为3dtiles

下面是以cesiumlab中的“倾斜模型转换V3”模块为例，导出3dtiles

• 添加osgb文件

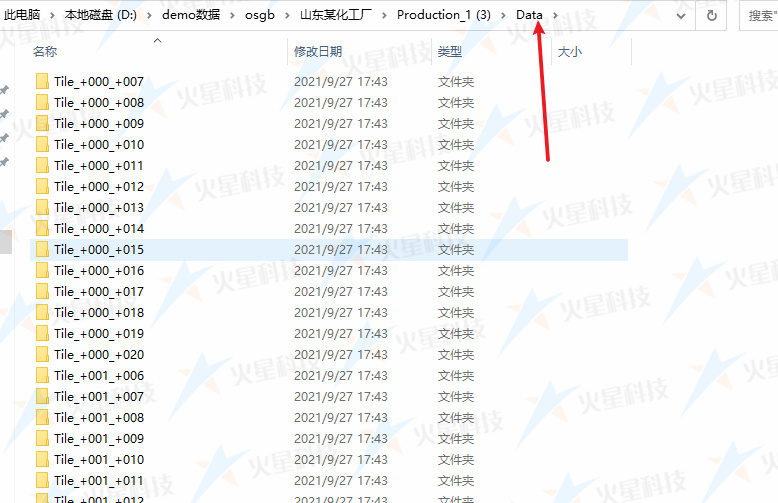

选择的是包含所有osgb文件夹的Data文件。

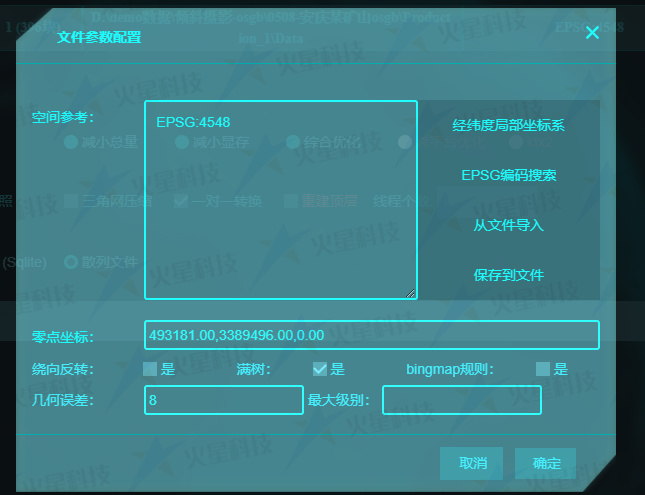

• 勾选之后进行参数设置；一般情况下文件结构如下所示，会根据xml文件自动识别相关参数，如果没有则根据需要对其进行相关设置。
• 存储类型选择“散列文件”。
• 选择导出路径

转换成功之后的文件如下；

#4.2 发布三维数据为HTTP服务

因为3dtiles数据一般都很大，建议发布为独立服务。

可以参考教程发布三维数据服务

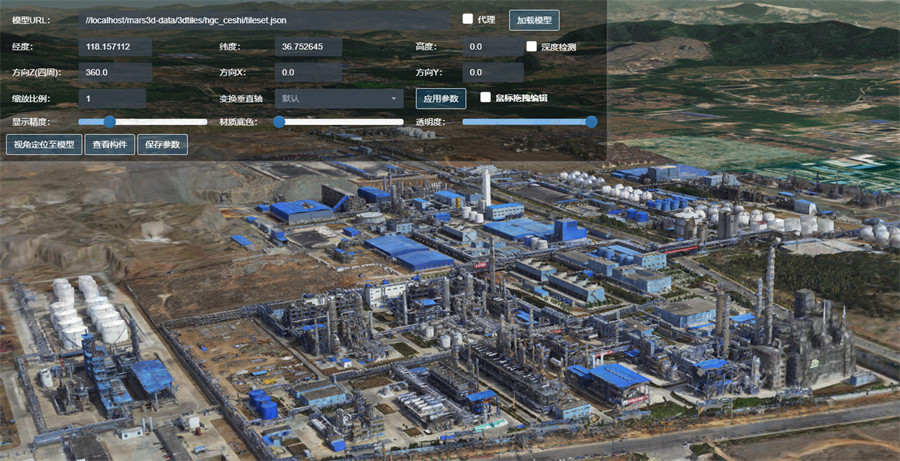

#4.3 在平台中加载模型

可以参考教程在平台中加载模型
