GPIO大图理解

首先做个总结,然后在分析原理

GPIO分为输入引脚与输出引脚

1.输出引脚: 写值给寄存器1--->引脚输出高电平

2.输入引脚: 外部输入高电平-->寄存器置1

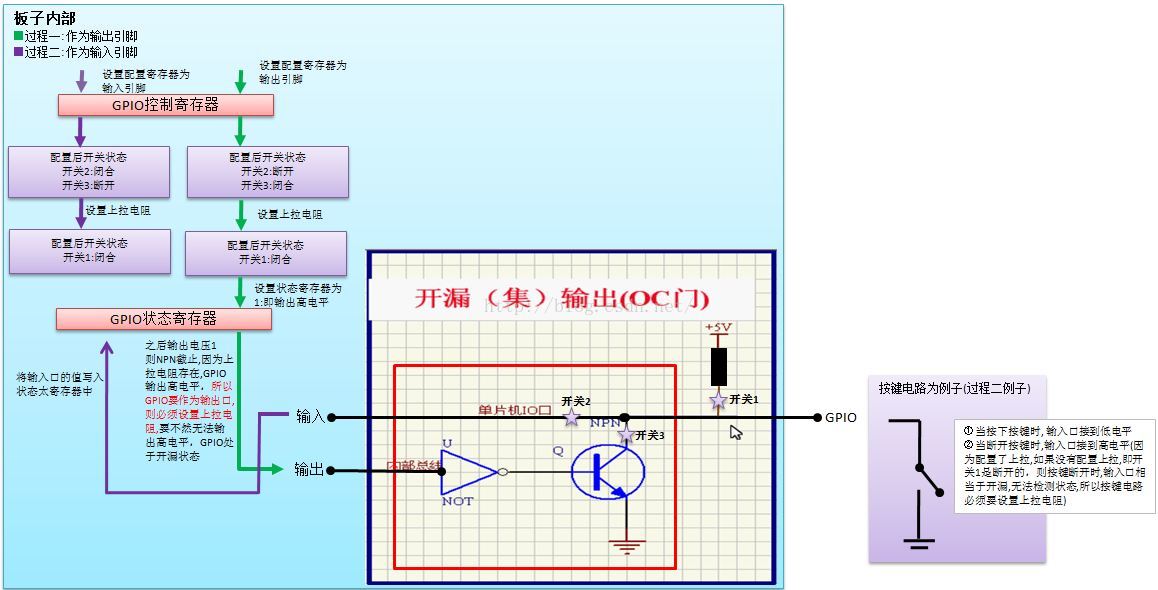

下图为分析原理图,此图仅供参考,并非实际电路,但是原理相通

另外,在网上找到一段话

GPIO做输出使用时要加上拉电阻，因为默认的是漏极开路，高阻态，无法输出高电平。

而在输入时要根据外围电路选择是否设置上拉电阻：

在外接电路能提供高低电平时可不加上拉电阻，比如作为第二功能的ADC输入，或作为地址总线时； 而且作为ADC输入时若加上上拉电阻，还会影响ADC的测量(这句话不是很理解,等以后做到了在说,这里猜测可能是影响电流或者电压的值)。

当外接电路能不能提供高和低电平时加上拉电阻，比如作为按键输入时，如不加上拉电阻，只能输入低电平，无法输入高电平。
