操作系统真象还原实验记录之实验十九：实现用户进程
1.相关基础知识
1.1 TSS LDT TR LDTR的介绍
x86硬件设计原生支持的任务切换，每一个任务都有一个TSS和一个LDT

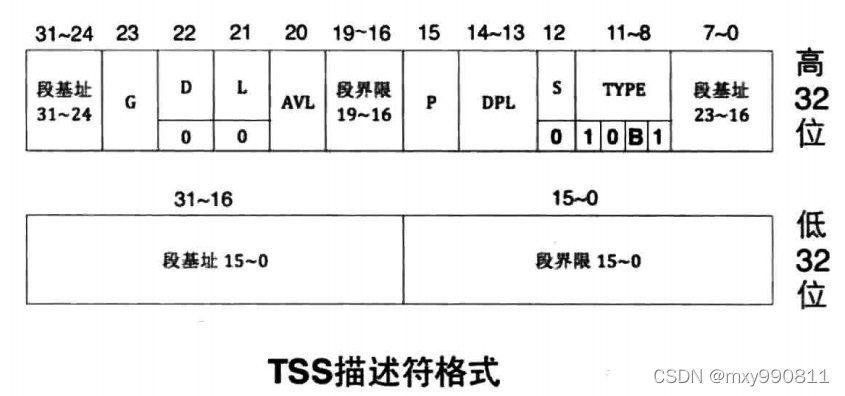

TSS、LDT的段描述符位于GDT。
中断发生依靠中断向量号调用任务门描述符，任务门中有TSS描述符的选择子

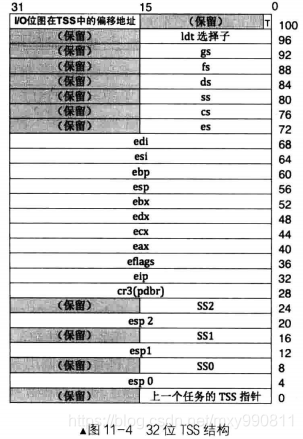

LDT包括只属于当前任务的各种代码段、数据段；TSS结构见上，有各种寄存器。
TR、LDTR为当前任务的TSS、LDT的描述符在GDT中的选择子。
每次任务切换，先在TR中找到旧任务的TSS，保存环境，再依靠任务门描述符的TSS选择子，在TSS描述符中找到新任务的TSS地址，更新新任务环境，再更新新TR，LDTR，最后旧任务指针写入新TSS。
这样太低效。但是高低特权级切换又必须依靠硬件规定的，从TSS获取0级栈指针。
所以Linux采用一个CPU创建一个TSS，只更新该TSS的SS0、esp0、I/O位图字段。由于每次任务切换，一定都是在0特权级下完成，所以切换的时候，将旧任务的环境全部push入0特权级栈，其余均不变。
LDT完全可以由GDT替代。所以Linux不涉及LDT
一个任务分为低特权级和高特权级两部分，即用户代码段和内核代码段。
特权级高低转移不是任务切换，但需要用当前TSS里不同等级的栈。
Linux任务切换也不使用call / jmp
1.4 CPU原生支持的任务切换方式
x86硬件原本提供的任务切换方式有
中断调用任务门，call/jmp 任务门，call/jmp TSS选择子。
如果是嵌套调用别的任务，那么两个任务TSS的段描述符B都为1，B为1，无法再次调用该任务

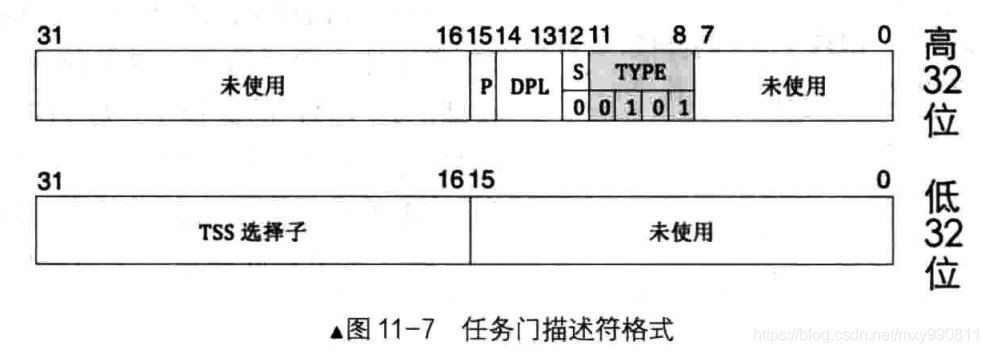

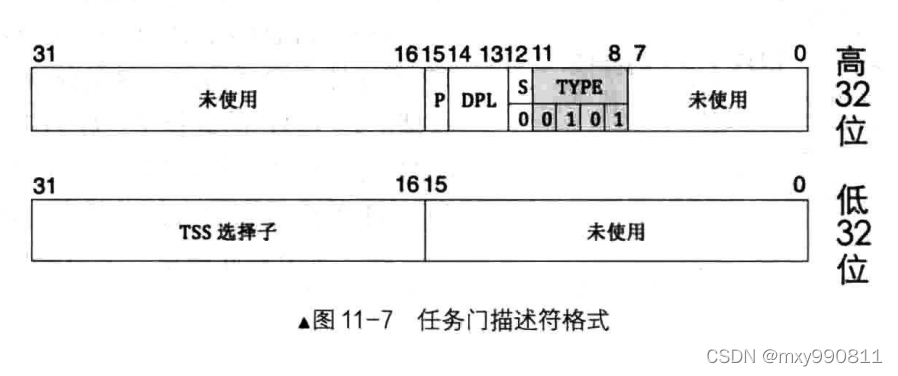

任务门：支持任务切换
两个：一个是中断+任务门、一个是call或jmp+任务门/TSS选择子和iretd
1.中断+任务门实现任务切换过程
通过中断获得中断向量号,该中断向量号对应的就是任务门。
iretd有两个作用：
eflags的第14位NT位为0，用于中断返回
NT为1，用于从新任务返回旧任务。
(1)中断发生时，CPU接收到中断向量号，在IDT索引到任务门描述符，
分析S和TYPE字段，确定是门描述符，开始进行任务切换，取出要切换的新任务的TSS选择子。
(2)再用新任务的TSS选择子在GDT索引TSS描述符
(3)判断描述符P位是否为1，为一表示TSS位于内存
(4)从TR获取旧任务TSS的地址，将CPU的当前任务状态（也就是寄存器,cr3,eflags等等）保存到旧任务的TSS
(5)将新任务TSS赋值到CPU（即各种寄存器中）
(6)使TR指向新TSS
(7)新TSS描述符B位置1
(8)将eflags的NT位置1
(9)旧任务TSS选择子写入新TSS"上一个任务的TSS指针"
(10)执行新任务
新任务执行完成后，调用iretd指令返回到旧任务，处理器检查NT位为1，开始返回工作
(1)eflags的NT位置0
(2)新TSS描述符B位置0
(3)当前任务状态写入TR指向的新TSS
(4)将“上一个任务的TSS指针“加载到TR，恢复上一个任务的状态
(5)执行旧任务。
2.通过jmp/call实现任务切换过程
任务门也可以在GDT中
call/jmp+TSS选择子或者call/jmp+任务门选择子，忽略偏移量。
其他步骤同理，也就是旧任务保存到旧TSS，新TSS赋值到CPU，iretd指令返回旧任务。
唯一多的一个步骤就是特权级检查
CPL和TSS选择子的RPL<=TSS描述符的DPL
1.5 Linux即本实验采用的任务切换方式
用TSS效率低
Linux一次性加载TSS和TR，初始化0特权级栈，然后不断修改同一个TSS的内容。
这次试验应该只是在一个任务特权级切换的时候，使用了TSS的0特权级栈，任务切换都是在同一个TSS修改，这样相比原生效率大大提升。
2.实验代码

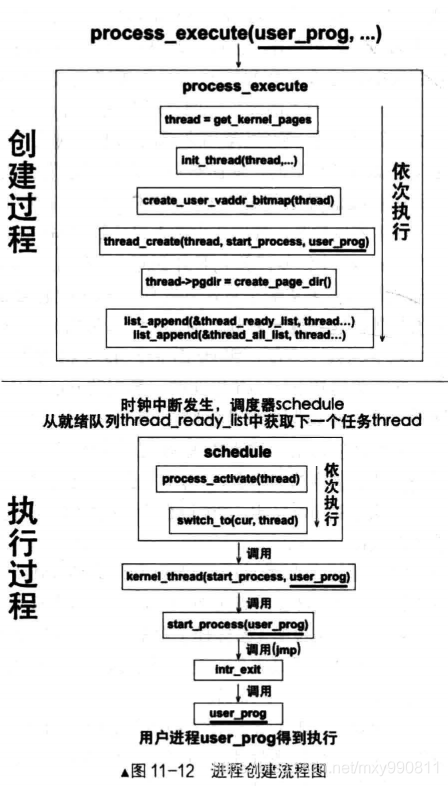

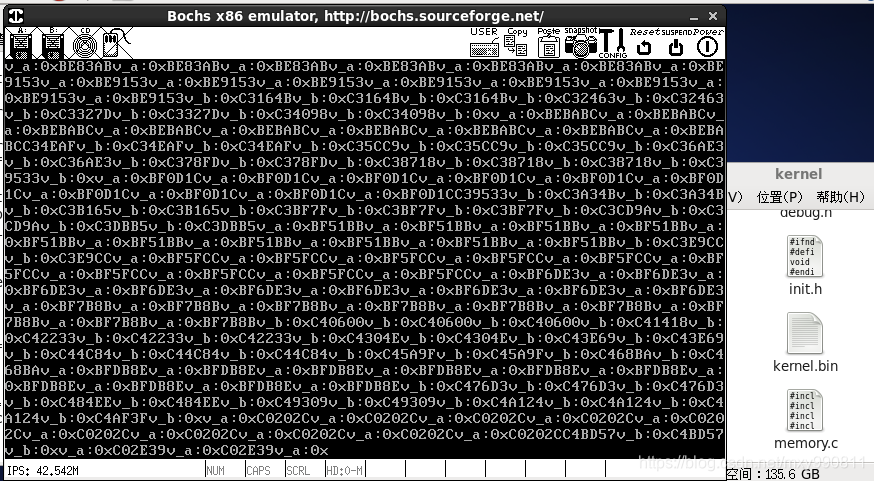

main函数创造了1个主线程，两个内核线程，两个用户进程。共5个PCB，进程PCB->pgdir为进程自己的页表首虚拟地址，线程为null。
因此本次实验是五个进/线程在来回切换。他们切换的方式无疑都是利用自己PCB->kstack保存切换前esp，然后不断pop完成cs：eip的跳转。
线程的调度
关于线程的调度，和多线程调度实验是一样的。
在切换内核线程前，就将PCB的线程栈结构设置好，PCB->kstack指向了线程栈栈顶，当主线程时间片耗尽中断，scheduel，switch上半部将自己esp保存于PCB->kstack后，switch下半部esp就指向了内核线程早已设置好的线程栈栈顶，依次弹栈，ret执行kernel_thread，在kernel_thread内调用线程函数k_thread_b，完成线程的切换。
线程切换一直位于0特权级，一直使用的都是自己的0特权级栈
当内核线程运行的时候，esp是指向线程栈内部的，所以内核线程的中断栈其实位于线程栈下方，而线程栈上方的预留的中断栈的空间其实被浪费了。
进程的调度
进程的创立不仅预留了中断栈，填写了线程栈，而且还申请了两页用作进程虚拟地址位图和页表，虚拟首地址均保存在PCB。
依然是当主线程时间片耗尽中断，scheduel，switch上半部将自己esp保存于PCB->kstack后，switch下半部esp就指向了用户进程早已设置好的线程栈栈顶，依次弹栈，ret执行start_process（u_prog_b）。
start_process仍然位于0特权级，该函数设置了用户进程中断栈，其中PCB->cs设置成了指向DPL等于3的代码段描述符，PCB->ds、PCB->ss设置成指向了DPL等于3的数据段，PCB->esp设置成了Linux默认的3特权级栈地址，PCB->eip指向了u_prog_b。最后将esp置为中断栈栈顶，jmp intr_exit，程序一路pop中断栈内容，最后iretd指令，用户进程切换到了特权级3，成功执行了u_prog_b，也成功访问了全局变量，相当于在3特权级用自己的页表访问了DPL为3的代码段、数据段、栈段。
值得注意的是，Linux中，TSS的唯一作用就是保存当前用户进程0特权级栈，所以schedule确定下一个要切换的进程next后，就可以process_activate(next);
把该进程PCB的中断栈存入TSS.esp0，此时该中断栈为空，这从上面的例子就可以看出来，jmp intr_exit，中断处理程序恢复环境，一路pop，一直pop到最后ss:esp。所以此栈就是PCB+PGSIZE。
并且，切换cr3寄存器页表地址。
当用户进程被中断的时候，由于需要执行中断处理程序，特权级会从3变0，故cpu会自动从TSS.esp0处取得0特权级栈，所以，在schedule决定要切换某个用户进程后，switch_to前，就要把TSS.esp0更新，这样切换后，tss.esp0才是指向当前进程0特权级栈。
两者的区别
进程调度与线程调度的区别在于，
1.进程在利用提前设置好线程栈，利用switch_to切换到kernel_thread后，进一步jmp intr_exit，利用中断处理程序iretd指令，实现了cs：eip来到3特权级
2.在schedule确定下一个要切换的用户进程后，进程更新了自己的页表和将自己PCB+PGSIZE赋值给了tss.esp0。如果schedule的是线程，那么cr3切换成0x100000，tss不变
3.从第二点结合整个流程就可以看出，用户进程和线程都依靠中断切换，用户进程的中断栈在线程栈之上，而线程的中断栈在线程栈之下。这是由于线程在切换到自己的main.c里的函数去执行时，esp位于线程栈。而进程在切换到自己的main.c的函数执行时，0特权级栈esp位于PCB页顶。

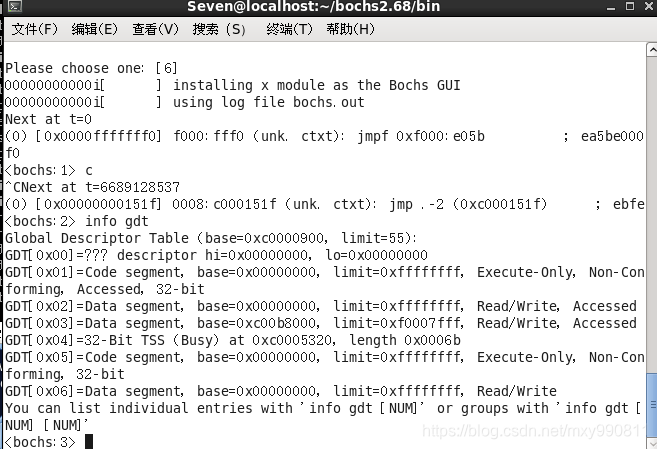

当然，为了实现用户进程，也设置了TR，TSS描述符，DPL为3的代码段、数据段，不过它们的段基址依然是0，还有全局变量tss结构体，所以tss的地址有编译器设定。
2.1 main.c
#include "interrupt.h"
#include "init.h"
#include "thread.h"
#include "print.h"
#include "process.h"
#include "console.h"
void k_thread_a(void* );
void k_thread_b(void* );
void u_prog_a (void);
void u_prog_b (void);
int test_var_a=0, test_var_b=0;
int main(void) {
put_str("I am kernel\n");
init_all();
thread_start("k_thread_a", 31, k_thread_a, "argA ");
thread_start("k_thread_b", 8, k_thread_b, "argB ");
process_execute(u_prog_a, "user_prog_a");
process_execute(u_prog_b, "user_prog_b");
intr_enable();
while(1);
return 0;
}
void k_thread_a(void* arg){
char* para = arg;
while(1){
console_put_str("v_a:0x");
console_put_int(test_var_a);
}
}
void k_thread_b(void* arg){
char* para = arg;
while(1){
console_put_str("v_b:0x");
console_put_int(test_var_b);
}
}
void u_prog_a(void) {
while(1) {
test_var_a++;
}
}
void u_prog_b(void) {
while(1) {
test_var_b++;
}
}
2.2 process.c
#include "process.h"
#include "global.h"
#include "debug.h"
#include "memory.h"
#include "thread.h"
#include "list.h"
#include "tss.h"
#include "interrupt.h"
#include "string.h"
#include "console.h"
extern void intr_exit(void);
/* 构建用户进程初始上下文信息 */
void start_process(void* filename_) {
void* function = filename_;
struct task_struct* cur = running_thread();
cur->self_kstack += sizeof(struct thread_stack);
struct intr_stack* proc_stack = (struct intr_stack*)cur->self_kstack;
proc_stack->edi = proc_stack->esi = proc_stack->ebp = proc_stack->esp_dummy = 0;
proc_stack->ebx = proc_stack->edx = proc_stack->ecx = proc_stack->eax = 0;
proc_stack->gs = 0; // 用户态用不上,直接初始为0
proc_stack->ds = proc_stack->es = proc_stack->fs = SELECTOR_U_DATA;
proc_stack->eip = function; // 待执行的用户程序地址
proc_stack->cs = SELECTOR_U_CODE;
proc_stack->eflags = (EFLAGS_IOPL_0 | EFLAGS_MBS | EFLAGS_IF_1);
proc_stack->esp = (void*)((uint32_t)get_a_page(PF_USER, USER_STACK3_VADDR) + PG_SIZE) ;
proc_stack->ss = SELECTOR_U_DATA;
asm volatile ("movl %0, %%esp; jmp intr_exit" : : "g" (proc_stack) : "memory");
}
/* 击活页表 */
void page_dir_activate(struct task_struct* p_thread) {
/********************************************************
* 执行此函数时,当前任务可能是线程。
* 之所以对线程也要重新安装页表, 原因是上一次被调度的可能是进程,
* 否则不恢复页表的话,线程就会使用进程的页表了。
********************************************************/
/* 若为内核线程,需要重新填充页表为0x100000 */
uint32_t pagedir_phy_addr = 0x100000; // 默认为内核的页目录物理地址,也就是内核线程所用的页目录表
if (p_thread->pgdir != NULL) { // 用户态进程有自己的页目录表
pagedir_phy_addr = addr_v2p((uint32_t)p_thread->pgdir);
}
/* 更新页目录寄存器cr3,使新页表生效 */
asm volatile ("movl %0, %%cr3" : : "r" (pagedir_phy_addr) : "memory");
}
/* 击活线程或进程的页表,更新tss中的esp0为进程的特权级0的栈 */
void process_activate(struct task_struct* p_thread) {
ASSERT(p_thread != NULL);
/* 击活该进程或线程的页表 */
page_dir_activate(p_thread);
/* 内核线程特权级本身就是0,处理器进入中断时并不会从tss中获取0特权级栈地址,故不需要更新esp0 */
if (p_thread->pgdir) {
/* 更新该进程的esp0,用于此进程被中断时保留上下文 */
update_tss_esp(p_thread);
}
}
/* 创建页目录表,将当前页表的表示内核空间的pde复制,
* 成功则返回页目录的虚拟地址,否则返回-1 */
uint32_t* create_page_dir(void) {
/* 用户进程的页表不能让用户直接访问到,所以在内核空间来申请 */
uint32_t* page_dir_vaddr = get_kernel_pages(1);
if (page_dir_vaddr == NULL) {
console_put_str("create_page_dir: get_kernel_page failed!");
return NULL;
}
/************************** 1 先复制页表 *************************************/
/* page_dir_vaddr + 0x300*4 是内核页目录的第768项 */
memcpy((uint32_t*)((uint32_t)page_dir_vaddr + 0x300*4), (uint32_t*)(0xfffff000+0x300*4), 1024);
/*****************************************************************************/
/************************** 2 更新页目录地址 **********************************/
uint32_t new_page_dir_phy_addr = addr_v2p((uint32_t)page_dir_vaddr);
/* 页目录地址是存入在页目录的最后一项,更新页目录地址为新页目录的物理地址 */
page_dir_vaddr[1023] = new_page_dir_phy_addr | PG_US_U | PG_RW_W | PG_P_1;
/*****************************************************************************/
return page_dir_vaddr;
}
/* 创建用户进程虚拟地址位图 */
void create_user_vaddr_bitmap(struct task_struct* user_prog) {
user_prog->userprog_vaddr.vaddr_start = USER_VADDR_START;
uint32_t bitmap_pg_cnt = DIV_ROUND_UP((0xc0000000 - USER_VADDR_START) / PG_SIZE / 8 , PG_SIZE);
user_prog->userprog_vaddr.vaddr_bitmap.bits = get_kernel_pages(bitmap_pg_cnt);
user_prog->userprog_vaddr.vaddr_bitmap.btmp_bytes_len = (0xc0000000 - USER_VADDR_START) / PG_SIZE / 8;
bitmap_init(&user_prog->userprog_vaddr.vaddr_bitmap);
}
/* 创建用户进程 */
void process_execute(void* filename, char* name) {
/* pcb内核的数据结构,由内核来维护进程信息,因此要在内核内存池中申请 */
struct task_struct* thread = get_kernel_pages(1);
init_thread(thread, name, default_prio);
create_user_vaddr_bitmap(thread);
thread_create(thread, start_process, filename);
thread->pgdir = create_page_dir();
enum intr_status old_status = intr_disable();
ASSERT(!elem_find(&thread_ready_list, &thread->general_tag));
list_append(&thread_ready_list, &thread->general_tag);
ASSERT(!elem_find(&thread_all_list, &thread->all_list_tag));
list_append(&thread_all_list, &thread->all_list_tag);
intr_set_status(old_status);
}
包括的函数
start_process(void* filename_)
void process_activate(struct task_struct* p_thread)
刚开始的主线程特权级一直是0，被中断的是0特权级，进入中断不涉及特权级改变，不会从tss取esp0
如果是从3中断，那么就是特权级从3到0，进入中断意味着在此任务下特权级转变，cpu会自动从tss取esp0更新esp寄存器。
void page_dir_activate(struct task_struct* p_thread)
uint32_t* create_page_dir(void)：每次创建新进程，都需要把内核页目录表中3GB以上内容复制到自己的页目录表，这样所有进程都可以访问内核代码
void create_user_vaddr_bitmap(struct task_struct* user_prog)
void process_execute(void* filename, char* name)
为用户进程在内核内存池申请了一页PCB，一页页表，在用户内存池申请了一页3特权级栈
2.3 thread.h（增加）
/* 进程或线程的pcb,程序控制块 */
struct task_struct {
uint32_t* self_kstack; // 各内核线程都用自己的内核栈
pid_t pid;
enum task_status status;
char name[TASK_NAME_LEN];
uint8_t priority;
uint8_t ticks; // 每次在处理器上执行的时间嘀嗒数
/* 此任务自上cpu运行后至今占用了多少cpu嘀嗒数,
* 也就是此任务执行了多久*/
uint32_t elapsed_ticks;
/* general_tag的作用是用于线程在一般的队列中的结点 */
struct list_elem general_tag;
/* all_list_tag的作用是用于线程队列thread_all_list中的结点 */
struct list_elem all_list_tag;
uint32_t* pgdir; // 进程自己页表的虚拟地址
struct virtual_addr userprog_vaddr; // 用户进程的虚拟地址
uint32_t stack_magic; // 用这串数字做栈的边界标记,用于检测栈的溢出
};
增加
struct virtual_addr userprog_vaddr; // 用户进程的虚拟地址位图
2.4 thread.c(增加)
void schedule() {
next->status= TASK_RUNNING;
process_activate(next);
switch_to(next);
}
2.5 global.h(增加)
// ---------------- GDT描述符属性 ----------------
#define DESC_G_4K 1
#define DESC_D_32 1
#define DESC_L 0 // 64位代码标记，此处标记为0便可。
#define DESC_AVL 0 // cpu不用此位，暂置为0
#define DESC_P 1
#define DESC_DPL_0 0
#define DESC_DPL_1 1
#define DESC_DPL_2 2
#define DESC_DPL_3 3
/*
代码段和数据段属于存储段，tss和各种门描述符属于系统段
s为1时表示存储段,为0时表示系统段.
*/
#define DESC_S_CODE 1
#define DESC_S_DATA DESC_S_CODE
#define DESC_S_SYS 0
#define DESC_TYPE_CODE 8 // x=1,c=0,r=0,a=0 代码段是可执行的,非依从的,不可读的,已访问位a清0.
#define DESC_TYPE_DATA 2 // x=0,e=0,w=1,a=0 数据段是不可执行的,向上扩展的,可写的,已访问位a清0.
#define DESC_TYPE_TSS 9 // B位为0,不忙
#define SELECTOR_K_CODE ((1 << 3) + (TI_GDT << 2) + RPL0)
#define SELECTOR_K_DATA ((2 << 3) + (TI_GDT << 2) + RPL0)
#define SELECTOR_K_STACK SELECTOR_K_DATA
#define SELECTOR_K_GS ((3 << 3) + (TI_GDT << 2) + RPL0)
/* 第3个段描述符是显存,第4个是tss */
#define SELECTOR_U_CODE ((5 << 3) + (TI_GDT << 2) + RPL3)
#define SELECTOR_U_DATA ((6 << 3) + (TI_GDT << 2) + RPL3)
#define SELECTOR_U_STACK SELECTOR_U_DATA
#define GDT_ATTR_HIGH ((DESC_G_4K << 7) + (DESC_D_32 << 6) + (DESC_L << 5) + (DESC_AVL << 4))
#define GDT_CODE_ATTR_LOW_DPL3 ((DESC_P << 7) + (DESC_DPL_3 << 5) + (DESC_S_CODE << 4) + DESC_TYPE_CODE)
#define GDT_DATA_ATTR_LOW_DPL3 ((DESC_P << 7) + (DESC_DPL_3 << 5) + (DESC_S_DATA << 4) + DESC_TYPE_DATA)
//--------------- TSS描述符属性 ------------
#define TSS_DESC_D 0
#define TSS_ATTR_HIGH ((DESC_G_4K << 7) + (TSS_DESC_D << 6) + (DESC_L << 5) + (DESC_AVL << 4) + 0x0)
#define TSS_ATTR_LOW ((DESC_P << 7) + (DESC_DPL_0 << 5) + (DESC_S_SYS << 4) + DESC_TYPE_TSS)
#define SELECTOR_TSS ((4 << 3) + (TI_GDT << 2 ) + RPL0)
struct gdt_desc {
uint16_t limit_low_word;
uint16_t base_low_word;
uint8_t base_mid_byte;
uint8_t attr_low_byte;
uint8_t limit_high_attr_high;
uint8_t base_high_byte;
};
#define EFLAGS_MBS (1 << 1) // 此项必须要设置
#define EFLAGS_IF_1 (1 << 9) // if为1,开中断
#define EFLAGS_IF_0 0 // if为0,关中断
#define EFLAGS_IOPL_3 (3 << 12) // IOPL3,用于测试用户程序在非系统调用下进行IO
#define EFLAGS_IOPL_0 (0 << 12) // IOPL0
#define NULL ((void*)0)
#define DIV_ROUND_UP(X, STEP) ((X + STEP - 1) / (STEP))
#define bool int
#define true 1
#define false 0
#define PG_SIZE 4096
2.6 tss.c
#include "tss.h"
#include "stdint.h"
#include "global.h"
#include "string.h"
#include "print.h"
#include "boot.inc"
/* 任务状态段tss结构 */
struct tss {
uint32_t backlink;
uint32_t* esp0;
uint32_t ss0;
uint32_t* esp1;
uint32_t ss1;
uint32_t* esp2;
uint32_t ss2;
uint32_t cr3;
uint32_t (*eip) (void);
uint32_t eflags;
uint32_t eax;
uint32_t ecx;
uint32_t edx;
uint32_t ebx;
uint32_t esp;
uint32_t ebp;
uint32_t esi;
uint32_t edi;
uint32_t es;
uint32_t cs;
uint32_t ss;
uint32_t ds;
uint32_t fs;
uint32_t gs;
uint32_t ldt;
uint32_t trace;
uint32_t io_base;
};
static struct tss tss;
/* 更新tss中esp0字段的值为pthread的0级线 */
void update_tss_esp(struct task_struct* pthread) {
tss.esp0 = (uint32_t*)((uint32_t)pthread + PG_SIZE);
}
/* 创建gdt描述符 */
static struct gdt_desc make_gdt_desc(uint32_t* desc_addr, uint32_t limit, uint8_t attr_low, uint8_t attr_high) {
uint32_t desc_base = (uint32_t)desc_addr;
struct gdt_desc desc;
desc.limit_low_word = limit & 0x0000ffff;
desc.base_low_word = desc_base & 0x0000ffff;
desc.base_mid_byte = ((desc_base & 0x00ff0000) >> 16);
desc.attr_low_byte = (uint8_t)(attr_low);
desc.limit_high_attr_high = (((limit & 0x000f0000) >> 16) + (uint8_t)(attr_high));
desc.base_high_byte = desc_base >> 24;
return desc;
}
/* 在gdt中创建tss并重新加载gdt */
void tss_init() {
put_str("tss_init start\n");
uint32_t tss_size = sizeof(tss);
memset(&tss, 0, tss_size);
tss.ss0 = SELECTOR_K_STACK;
tss.io_base = tss_size;
/* gdt段基址为0x900,把tss放到第4个位置,也就是0x900+0x20的位置 */
/* 在gdt中添加dpl为0的TSS描述符 */
*((struct gdt_desc*)0xc0000920) = make_gdt_desc((uint32_t*)&tss, tss_size - 1, TSS_ATTR_LOW, TSS_ATTR_HIGH);
/* 在gdt中添加dpl为3的数据段和代码段描述符 */
*((struct gdt_desc*)0xc0000928) = make_gdt_desc((uint32_t*)0, 0xfffff, GDT_CODE_ATTR_LOW_DPL3, GDT_ATTR_HIGH);
*((struct gdt_desc*)0xc0000930) = make_gdt_desc((uint32_t*)0, 0xfffff, GDT_DATA_ATTR_LOW_DPL3, GDT_ATTR_HIGH);
/* gdt 16位的limit 32位的段基址 */
uint64_t gdt_operand = ((8 * 7 - 1) | ((uint64_t)(uint32_t)0xc0000900 << 16)); // 7个描述符大小
asm volatile ("lgdt %0" : : "m" (gdt_operand));
asm volatile ("ltr %w0" : : "r" (SELECTOR_TSS));
put_str("tss_init and ltr done\n");
}
tss.c配合tss.h，创造了c语言的make_gdt_desc函数，之前在中断处理实验还创造了make_idt_desc。
（注意：idt和gdt段描述符格式不同，所以硬件对他们的处理也不同。
TSS段、代码段、数据段、任务门的段描述符都是gdt。
中断门、任务门（含tss选择子）都是idt内的）
接着，tss_init函数，
在gdt第4个段描述符出增加了TSS描述符、dpl为3的数据段、代码段。
由于gdt段界限变了，所以lgdt重新加载了gdt，
然后ltr将TR寄存器加载了TSS选择子，Linux的任务切换方式意味着TR将永远不变。
2.7 tss.h
#ifndef __USERPROG_TSS_H
#define __USERPROG_TSS_H
#include "thread.h"
void update_tss_esp(struct task_struct* pthread);
void tss_init(void);
#endif
2.8 memory.c增加
struct pool {
struct bitmap pool_bitmap; // 本内存池用到的位图结构,用于管理物理内存
uint32_t phy_addr_start; // 本内存池所管理物理内存的起始地址
uint32_t pool_size; // 本内存池字节容量
struct lock lock; // 申请内存时互斥
};
static void* vaddr_get(enum pool_flags pf, uint32_t pg_cnt) {
int vaddr_start = 0, bit_idx_start = -1;
uint32_t cnt = 0;
if (pf == PF_KERNEL) { // 内核内存池
bit_idx_start = bitmap_scan(&kernel_vaddr.vaddr_bitmap, pg_cnt);
if (bit_idx_start == -1) {
return NULL;
}
while(cnt < pg_cnt) {
bitmap_set(&kernel_vaddr.vaddr_bitmap, bit_idx_start + cnt++, 1);
}
vaddr_start = kernel_vaddr.vaddr_start + bit_idx_start * PG_SIZE;
} else { // 用户内存池
struct task_struct* cur = running_thread();
bit_idx_start = bitmap_scan(&cur->userprog_vaddr.vaddr_bitmap, pg_cnt);
if (bit_idx_start == -1) {
return NULL;
}
while(cnt < pg_cnt) {
bitmap_set(&cur->userprog_vaddr.vaddr_bitmap, bit_idx_start + cnt++, 1);
}
vaddr_start = cur->userprog_vaddr.vaddr_start + bit_idx_start * PG_SIZE;
/* (0xc0000000 - PG_SIZE)做为用户3级栈已经在start_process被分配 */
ASSERT((uint32_t)vaddr_start < (0xc0000000 - PG_SIZE));
}
return (void*)vaddr_start;
}
/* 在用户空间中申请4k内存,并返回其虚拟地址 */
void* get_user_pages(uint32_t pg_cnt) {
lock_acquire(&user_pool.lock);
void* vaddr = malloc_page(PF_USER, pg_cnt);
if (vaddr != NULL) { // 若分配的地址不为空,将页框清0后返回
memset(vaddr, 0, pg_cnt * PG_SIZE);
}
lock_release(&user_pool.lock);
return vaddr;
}
/* 将地址vaddr与pf池中的物理地址关联,仅支持一页空间分配 */
void* get_a_page(enum pool_flags pf, uint32_t vaddr) {
struct pool* mem_pool = pf & PF_KERNEL ? &kernel_pool : &user_pool;
lock_acquire(&mem_pool->lock);
/* 先将虚拟地址对应的位图置1 */
struct task_struct* cur = running_thread();
int32_t bit_idx = -1;
/* 若当前是用户进程申请用户内存,就修改用户进程自己的虚拟地址位图 */
if (cur->pgdir != NULL && pf == PF_USER) {
bit_idx = (vaddr - cur->userprog_vaddr.vaddr_start) / PG_SIZE;
ASSERT(bit_idx >= 0);
bitmap_set(&cur->userprog_vaddr.vaddr_bitmap, bit_idx, 1);
} else if (cur->pgdir == NULL && pf == PF_KERNEL){
/* 如果是内核线程申请内核内存,就修改kernel_vaddr. */
bit_idx = (vaddr - kernel_vaddr.vaddr_start) / PG_SIZE;
ASSERT(bit_idx > 0);
bitmap_set(&kernel_vaddr.vaddr_bitmap, bit_idx, 1);
} else {
PANIC("get_a_page:not allow kernel alloc userspace or user alloc kernelspace by get_a_page");
}
void* page_phyaddr = palloc(mem_pool);
if (page_phyaddr == NULL) {
lock_release(&mem_pool->lock);
return NULL;
}
page_table_add((void*)vaddr, page_phyaddr);
lock_release(&mem_pool->lock);
return (void*)vaddr;
}
/* 得到虚拟地址映射到的物理地址 */
uint32_t addr_v2p(uint32_t vaddr) {
uint32_t* pte = pte_ptr(vaddr);
/* (*pte)的值是页表所在的物理页框地址,
* 去掉其低12位的页表项属性+虚拟地址vaddr的低12位 */
return ((*pte & 0xfffff000) + (vaddr & 0x00000fff));
}
static void mem_pool_init(uint32_t all_mem) {
/* 将位图置0*/
bitmap_init(&kernel_pool.pool_bitmap);
bitmap_init(&user_pool.pool_bitmap);
lock_init(&kernel_pool.lock);
lock_init(&user_pool.lock);
}
3.实验结果总结
3.1结果
3.2执行流esp寄存器的情况梳理
了解esp的动向，也就清楚了程序在各个时刻使用的是哪个栈。
- 主内核线程，esp=主线程PCB+size(即主线程0特权级栈)=0x9f000
- 主内核线程时间片用完切换用户进程a时，主内核线程时钟中断，esp仍然是主线程0特权级栈 ，schedule检测到next是用户进程a含页表，tss.esp被赋值为next的0特权级栈。执行switch_to后，esp被赋值成了用户进程a的PCB最低地址,ret后执行start_process后iret（只有iret才能让cs：eip从高特权级到低特权级），esp被赋值成了该进程3特权级栈，cpu来到用户进程a
- 用户进程a时钟中断切换内核线程a，调用中断门发现特权级将从3变0，esp被赋值成tss.esp0，同时入栈保存用户进程a的3特权级栈指针，（见中断章节入栈）。switch_to中esp切换成用户线程a的kstack，pop、ret执行kernel，执行function，cpu来到用户线程a，特权级为0
- 内核线程a时钟中断切换内核线程b，调用中断门时特权级未转换，esp仍位于用户线程a的PCBd的那一页内存内，switch_to内esp被赋值成用户线程b的pcb中的kstack，pop、ret，执行kernel，执行function，cpu来到用户线程b。
- 内核线程b时钟中断切换用户进程a，中断进入schedule，检测到next为用户进程a，故tss.esp0被赋值成用户进程a的0特权级栈，switch_to内esp被切换成上次用户进程a切换时的esp(即用户进程a的0特权级栈内)，iret时，根据（中断章节出栈），根据出栈的cs：eip，发现特权级将会从0到3，故esp最后又被赋值成用户进程a保存在0特权级栈的3特权级栈，同时cpu来到用户进程a。
拓展
思考一种情况：当某用户进程A执行while死循环的时候，突然敲击键盘引发执行键盘中断处理程序会发生什么。
首先需要明确三点，
- 任何一个用户进程被创建的时候，页目录项3GB到4GB的目录项是复制过来的，所以所有用户进程访问3GB以上的虚拟地址时，得到的实际物理地址是一样的，所有进程共享3GB以上的虚拟内存。
- 3GB到3GB+1MB，和0MB到1MB这两段虚拟地址，访问的都是内核页目录上面的页表，实际页表映射的物理地址也是0MB到1MB。
- 加载内核博客，解析elf的时候，操作系统代码的所有函数符号，编译成elf格式的可执行程序后的时候都被编译成了0xC000XXXX这样的虚拟地址，其中操作系统入口函数main的main这个符号被编译成了0xC0001500，这个C代表了虚拟地址3GB，解析elf的时候main这个程序段也是被放在了虚拟地址0xC0001500对应的实际内存物理地址0x00001500处。
有了前面各种实验基础的回顾，我们可以知道，当用户进程处理外部中断执行键盘中断处理程序的时候，键盘中断处理程序内调用的所有操作系统函数，对应的函数符号都是0xC000XXXX，当然在3GB到3GB+1MB范围。任何用户进程根据自己的页目录表寻址0xC000XXXX这个3GB到3GB+1MB的虚拟地址，映射出来的物理地址都是实际物理地址0MB到1MB，
所以任何一个用户进程，中断后取指并执行的代码，是操作系统编译好的源码，而这些源码存储在内存的0MB到1MB处，被所有用户进程的虚拟地址3GB到3GB+1MB共享，任何进程访存操作系统函数都是通过访存虚拟地址3GB+3GB+1MB。
这里的拓展只是分析了取指时的访存访的是哪里的内存，并没有涉及特权级的分析，也就是段寄存器cs的CPL的情况。
特权级的分析在加载内核博客、以及中断处理博客已有。
简单的逻辑就是，中断进入内核态后，假如需要调用键盘中断处理函数，此时eip为0xC000XXXX，cs.CPL会变成0，cs指向的代码段的DPL也是0，所以可以访问代码段，从而对应的代码段段基址（是0）以及eip这个段偏移地址计算出虚拟地址0XC000XXXX，然后这个虚拟地址会走该用户进程的页目录表、页表映射出实际的物理地址。由于所有用户进程3GB到3GB+1MB的页目录项一样，所以会访问同一份公共页表，得到同一个0MB到1MB共享内存地址，这个内存地址存储的就是操作系统指令源码。
1262
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
