PLC连接不了上位机？是什么在拖慢你的调试进度！

今天不聊理论！直接上硬货。以西门子PLC为例，跟大家分享一下上位机连接不上PLC时，该如何去排查。

1.网络检查

确保上位机和PLC之间的网络连接正常，可以通过ping命令检查网络连通性。

如果Ping不通，那就首先检查IP地址设置是否正确，其次确保上位机和PLC处于同一网段。

以及确认防火墙设置是否允许通信，有时防火墙可能会阻止TCP/IP通信。

如果可以Ping通，那么我们进入下一步。

2.TCP连接检查

上位机与西门子PLC通信一般都是走S7通信协议，S7通信协议是基于TCP/IP的，西门子PLC作为TCP服务器，端口号是102，上位机作为TCP客户端。

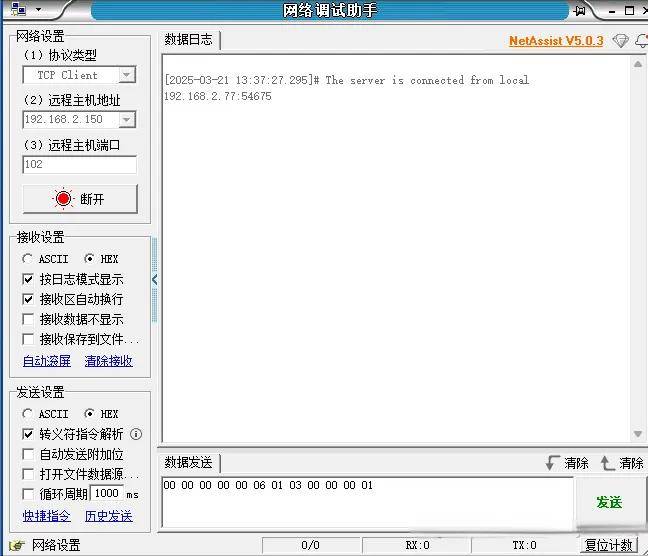

我们开始尝试使用网络调试助手或工具进行TCP连接测试。看看能不能连接上。

西门子PLC的102端口是自动开放的，并且没有被防火墙阻止。一般情况下，如果可以Ping通，一定是可以连接上的，除非IP地址弄错了。

如果可以连接上，那么我们进入下一步。

3.读取PLC数据

如果连接成功，尝试读取PLC的M区（内存区）数据，以确认PLC是否处于运行状态。

如果M区读取失败，检查PLC是否处于Run状态，是否勾选了允许远程Put/Get选项，以及检查M区是否读太大和CPU的通信负载是否偏小

如果M区读取正常，那么我们进入下一步。

4.读取DB区数据

如果M区读取正常，尝试读取DB区（数据库区）数据，确保读取的地址和范围正确。

如果DB区数据读取失败，检查DB存储区是否已正确创建，以及是否取消了DB优化的块访问和读取的地址是否在DB范围内

此外，如果可以读到数据，但是值不对，那就是数据解析的问题了。

5.硬件故障检查

检查PLC的通信口是否损坏，必要时进行更换或修复。

确认上位机和PLC的硬件兼容性，必要时更换硬件部件。

6.程序逻辑检查

检查PLC的程序逻辑是否正确，是否存在逻辑错误或代码Bug。

检查上位机的程序是否正确编写，版本是否匹配，以及网络环境是否良好。

通过以上步骤，可以排查出上位机无法连接PLC的问题，并采取相应的措施进行维护。

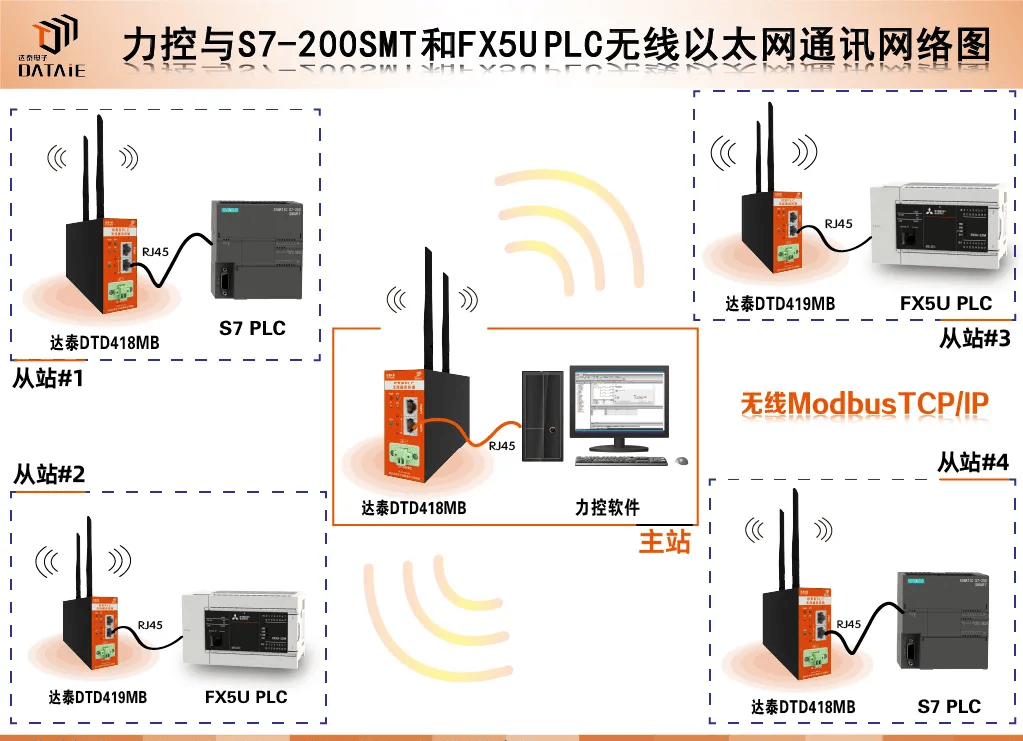

7.无线通讯测试

本方案以上位机和PLC为例，介绍上位机与PLC的无线通信实现过程。

-特别注意-

PLC需处于RUN模式，经济型CPU（如S7-200 SMART CR40）不支持编程口通信，需改用网口。遇到复杂情况时，可尝试用同一台电脑连接其他同型号PLC，快速定位是上位机还是PLC的问题。

建议从检查物理连接开始，逐步验证通信参数，最后排查软件设置。大多数连接问题都源于端口号/IP地址不匹配，保持耐心逐步排查即可解决。
