       最近有几位朋友给我留言,让我谈一下对Activity启动模式的理解。我觉得对某个知识点的理解必须要动手操作才能印象深刻,所以今天写一篇博文,结合案例理解Activity启动模式。由于之前看过“区长”的一篇博文(文章结尾处有链接)深受启发,因此本文是在那篇文章的基础上更加全面的讲解。
       众所周知当我们多次启动同一个Activity时,系统会创建多个实例,并把它们按照先进后出的原则一一放入任务栈中,当我们按back键时,就会有一个activity从任务栈顶移除,重复下去,直到任务栈为空,系统就会回收这个任务栈。但是这样以来,系统多次启动同一个Activity时就会重复创建多个实例,这种做法显然不合理,为了能够优化这个问题,Android提供四种启动模式来修改系统这一默认行为。
       进入正题,Activity的四种启动模式如下:
       standard、singleTop、singleTask、singleInstance
       接下来,我们一边讲理论一边结合案例来全面学习这四种启动模式。
       为了打印方便,定义一个基础Activity,在其onCreate方法和onNewIntent方法中打印出当前Activity的日志信息,主要包括所属的task,当前类的hashcode,以及taskAffinity的值。之后我们进行测试的Activity都直接继承该Activity

import android.content.Intent;
import android.content.pm.ActivityInfo;
import android.content.pm.PackageManager;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.util.Log;

/**
 * Created by huangshuai on 2016/5/23.
 * Email:huangshuai@wooyun.org
 * 方便打印的基础Activity
 */
public class BaseActivity extends AppCompatActivity {

@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
        Log.i("WooYun", "*****onCreate()方法******");
        Log.i("WooYun", "onCreate:" + getClass().getSimpleName() + " TaskId: " + getTaskId() + " hasCode:" + this.hashCode());
        dumpTaskAffinity();
    }

@Override
protected void onNewIntent(Intent intent) {
super.onNewIntent(intent);
        Log.i("WooYun", "*****onNewIntent()方法*****");
        Log.i("WooYun", "onNewIntent:" + getClass().getSimpleName() + " TaskId: " + getTaskId() + " hasCode:" + this.hashCode());
        dumpTaskAffinity();
    }

protected void dumpTaskAffinity(){
try {
            ActivityInfo info = this.getPackageManager()
                    .getActivityInfo(getComponentName(), PackageManager.GET_META_DATA);
            Log.i("WooYun", "taskAffinity:"+info.taskAffinity);
        } catch (PackageManager.NameNotFoundException e) {
            e.printStackTrace();
        }
    }
}

standard-默认模式

       这个模式是默认的启动模式,即标准模式,在不指定启动模式的前提下,系统默认使用该模式启动Activity,每次启动一个Activity都会重写创建一个新的实例,不管这个实例存不存在,这种模式下,谁启动了该模式的Activity,该Activity就属于启动它的Activity的任务栈中。这个Activity它的onCreate(),onStart(),onResume()方法都会被调用。
配置形式:

<activity android:name=".standard.StandardActivity" android:launchMode="standard" >

使用案例:
       对于standard模式,android:launchMode可以不进行声明,因为默认就是standard。
       StandardActivity 的代码如下,入口Activity中有一个按钮进入该Activity,这个Activity中又有一个按钮启动StandardActivity。

import android.content.Intent;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

/**
 * Created by huangshuai on 2016/5/23.
 * Email:huangshuai@wooyun.org
 * Standard模式
*/
public class ActivityStandard extends BaseActivity  {
private Buttonjump;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_standard);

jump= (Button) findViewById(R.id.btn_standard);
jump.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
                Intent intent = new Intent(ActivityStandard.this, ActivityStandard.class);
                startActivity(intent);
            }
        });
    }
}

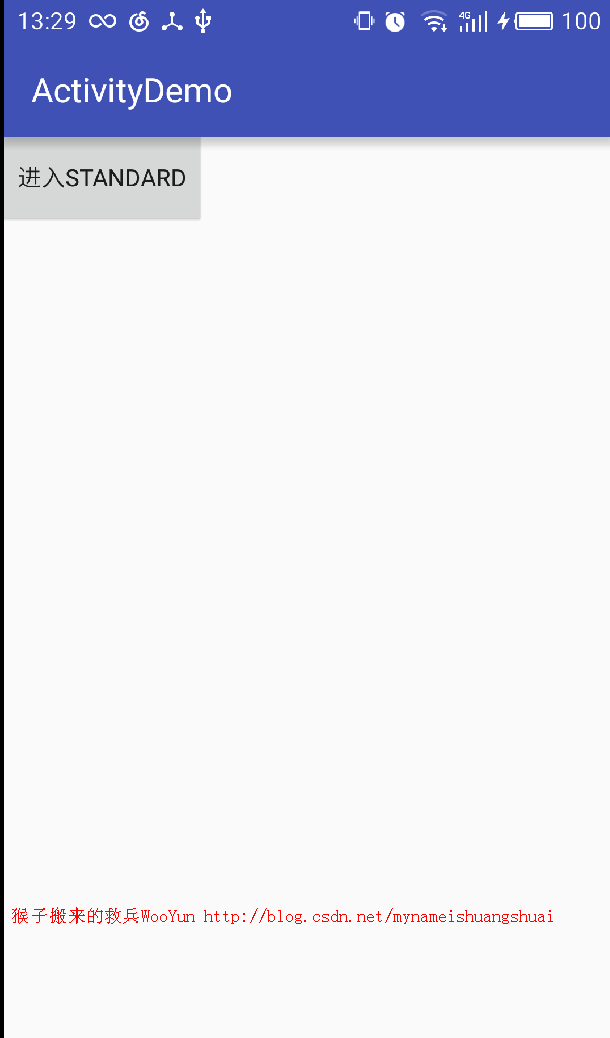

       我们首先进入StandardActivity,进入后再点击进入Standard的按钮,再按四次返回键不断返回。

这里写图片描述

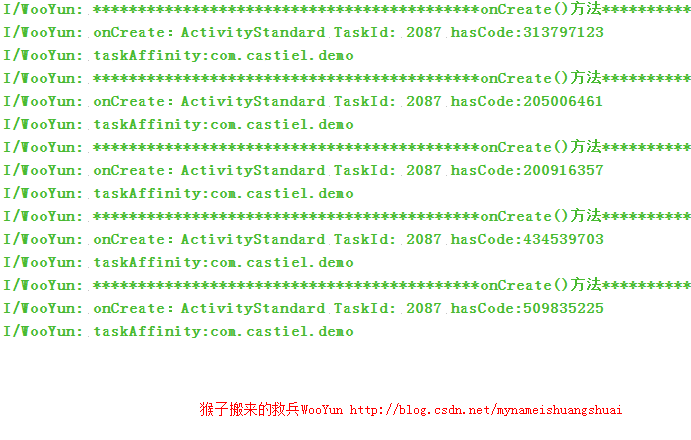

输出的日志如下:

这里写图片描述

       可以看到日志输出了四次StandardActivity的和一次MainActivity的,从MainActivity进入StandardActivity一次,后来我们又按了三次按钮,总共四次StandardActivity的日志,并且所属的任务栈的id都是2087,这也验证了谁启动了该模式的Activity,该Activity就属于启动它的Activity的任务栈中这句话,因为启动StandardActivity的是MainActivity,而MainActivity的taskId是2087,因此启动的StandardActivity也应该属于id为2087的这个task,后续的3个StandardActivity是被StandardActivity这个对象启动的,因此也应该还是2087,所以taskId都是2087。并且每一个Activity的hashcode都是不一样的,说明他们是不同的实例,即“每次启动一个Activity都会重写创建一个新的实例”

singleTop-栈顶复用模式

       这个模式下,如果新的activity已经位于栈顶,那么这个Activity不会被重写创建,同时它的onNewIntent方法会被调用,通过此方法的参数我们可以去除当前请求的信息。如果栈顶不存在该Activity的实例,则情况与standard模式相同。需要注意的是这个Activity它的onCreate(),onStart()方法不会被调用,因为它并没有发生改变。
配置形式:

<activity android:name=".singletop.SingleTopActivity" android:launchMode="singleTop">

使用案例:
ActivitySingleTop.java

/**
 * Created by huangshuai on 2016/5/23.
 * Email:huangshuai@wooyun.org
 * SingleTop模式
*/
public class ActivitySingleTop extends BaseActivity {
private Button jump,jump2;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_singletop);

jump = (Button) findViewById(R.id.btn_singletop);
jump2 = (Button) findViewById(R.id.btn_other);
jump.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
                Intent intent = new Intent(ActivitySingleTop.this, ActivitySingleTop.class);
                startActivity(intent);
            }
        });
jump2.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
                Intent intent = new Intent(ActivitySingleTop.this, OtherTopActivity.class);
                startActivity(intent);
            }
        });
    }

OtherTopActivity.java

import android.content.Intent;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

/**
 * Created by huangshuai on 2016/5/23.
 * Email:huangshuai@wooyun.org
 */
public class OtherTopActivity extends BaseActivity {
private Button jump;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_other);

jump= (Button) findViewById(R.id.btn_other);
jump.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
                Intent intent = new Intent(OtherTopActivity.this, ActivitySingleTop.class);
                startActivity(intent);
            }
        });
    }
}

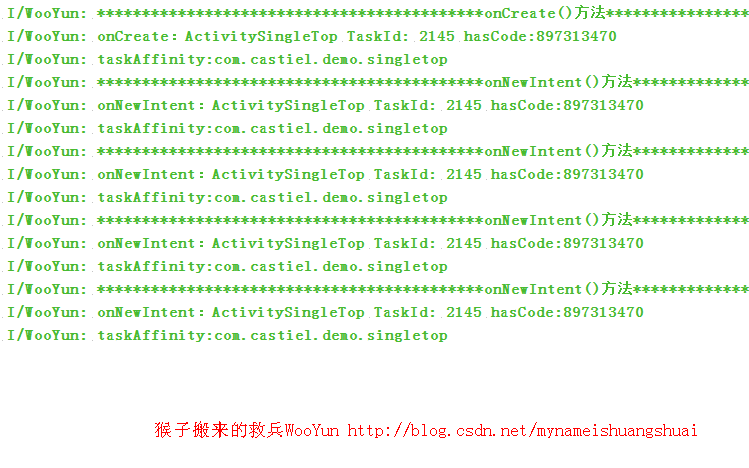

操作和standard模式类似,直接贴输出日志

这里写图片描述

       我们看到,除了第一次进入SingleTopActivity这个Activity时,输出的是onCreate方法中的日志,后续的都是调用了onNewIntent方法,并没有调用onCreate方法,并且四个日志的hashcode都是一样的,说明栈中只有一个实例。这是因为第一次进入的时候,栈中没有该实例,则创建,后续的三次发现栈顶有这个实例,则直接复用,并且调用onNewIntent方法。那么假设栈中有该实例,但是该实例不在栈顶情况又如何呢?

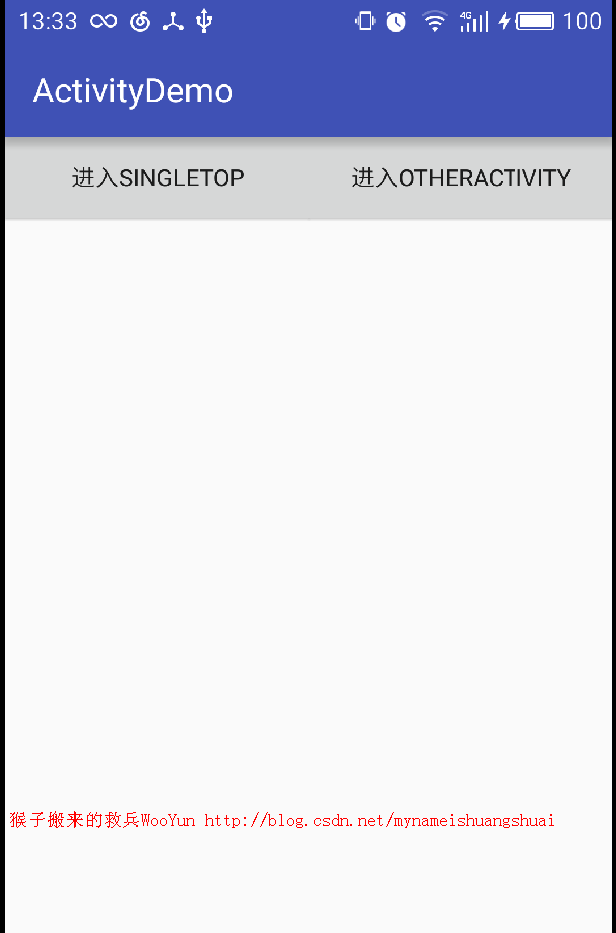

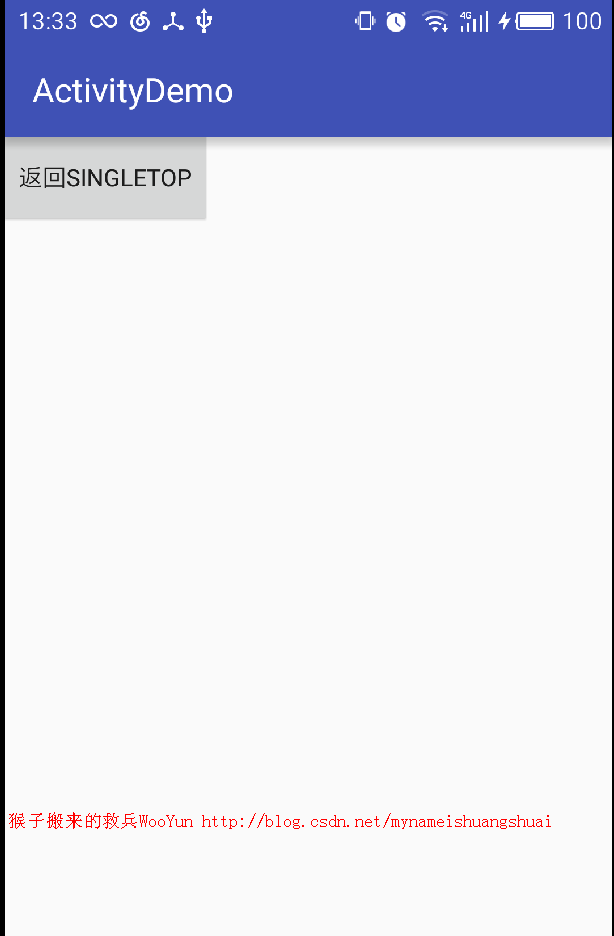

       我们先从MainActivity中进入到SingleTopActivity,然后再跳转到OtherActivity中,再从OtherActivity中跳回SingleTopActivity,再从SingleTopActivity跳到SingleTopActivity中,看看整个过程的日志。

这里写图片描述

这里写图片描述

这里写图片描述

       我们看到从MainActivity进入到SingleTopActivity时,新建了一个SingleTopActivity对象,并且task id与MainActivity是一样的,然后从SingleTopActivity跳到OtherActivity时,新建了一个OtherActivity,此时task中存在三个Activity,从栈底到栈顶依次是MainActivity,SingleTopActivity,OtherActivity,此时如果再跳到SingleTopActivity,即使栈中已经有SingleTopActivity实例了,但是依然会创建一个新的SingleTopActivity实例,这一点从上面的日志的hashCode可以看出,此时栈顶是SingleTopActivity,如果再跳到SingleTopActivity,就会复用栈顶的SingleTopActivity,即会调用SingleTopActivity的onNewIntent方法。这就是上述日志的全过程。
对以上内容进行总结
       standard启动模式是默认的启动模式,每次启动一个Activity都会新建一个实例不管栈中是否已有该Activity的实例。
singleTop模式分3种情况

  1. 当前栈中已有该Activity的实例并且该实例位于栈顶时,不会新建实例,而是复用栈顶的实例,并且会将Intent对象传入,回调onNewIntent方法
  2. 当前栈中已有该Activity的实例但是该实例不在栈顶时,其行为和standard启动模式一样,依然会创建一个新的实例
  3. 当前栈中不存在该Activity的实例时,其行为同standard启动模式

       standard和singleTop启动模式都是在原任务栈中新建Activity实例,不会启动新的Task,即使你指定了taskAffinity属性。
那么什么是taskAffinity属性呢,可以简单的理解为任务相关性。

  • 这个参数标识了一个Activity所需任务栈的名字,默认情况下,所有Activity所需的任务栈的名字为应用的包名
  • 我们可以单独指定每一个Activity的taskAffinity属性覆盖默认值
  • 一个任务的affinity决定于这个任务的根activity(root activity)的taskAffinity
  • 在概念上,具有相同的affinity的activity(即设置了相同taskAffinity属性的activity)属于同一个任务
  • 为一个activity的taskAffinity设置一个空字符串,表明这个activity不属于任何task

       很重要的一点taskAffinity属性不对standard和singleTop模式有任何影响,即时你指定了该属性为其他不同的值,这两种启动模式下不会创建新的task(如果不指定即默认值,即包名)
指定方式如下:

<activity android:name=".ActivitySingleTop" android:launchMode="singleTop" android:taskAffinity="com.castiel.demo.singletop"/>
<activity android:name=".ActivityStandard" android:launchMode="standard" android:taskAffinity="com.castiel.demo.standard"/>

singleTask-栈内复用模式

       这个模式十分复杂,有各式各样的组合。在这个模式下,如果栈中存在这个Activity的实例就会复用这个Activity,不管它是否位于栈顶,复用时,会将它上面的Activity全部出栈,并且会回调该实例的onNewIntent方法。其实这个过程还存在一个任务栈的匹配,因为这个模式启动时,会在自己需要的任务栈中寻找实例,这个任务栈就是通过taskAffinity属性指定。如果这个任务栈不存在,则会创建这个任务栈。
配置形式:

<activity android:name=".singleTask.SingleTaskActivity" android:launchMode="singleTask" >

使用案例:
ActivitySingleTask.java

import android.content.Intent;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

/**
 * Created by huangshuai on 2016/5/23.
 * Email:huangshuai@wooyun.org
 * SingleTask模式
*/
public class ActivitySingleTask extends BaseActivity {
private Button jump,jump2;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_task);

jump = (Button) findViewById(R.id.btn_task);
jump2 = (Button) findViewById(R.id.btn_other);
jump.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
                Intent intent = new Intent(ActivitySingleTask.this, ActivitySingleTask.class);
startActivity(intent);
            }
        });
jump2.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
                Intent intent = new Intent(ActivitySingleTask.this, OtherTaskActivity.class);
startActivity(intent);
            }
        });
    }
}

OtherTaskActivity.java

import android.content.Intent;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

/**
 * Created by huangshuai on 2016/5/23.
 * Email:huangshuai@wooyun.org
 */
public class OtherTaskActivity extends BaseActivity {
private Button jump;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_other_task);

jump= (Button) findViewById(R.id.btn_other);
jump.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
                Intent intent = new Intent(OtherTaskActivity.this, ActivitySingleTask.class);
                startActivity(intent);
            }
        });
    }
}

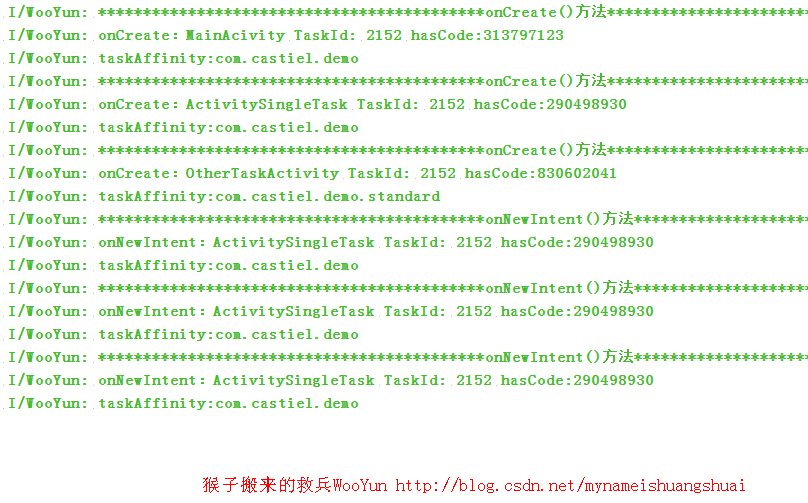

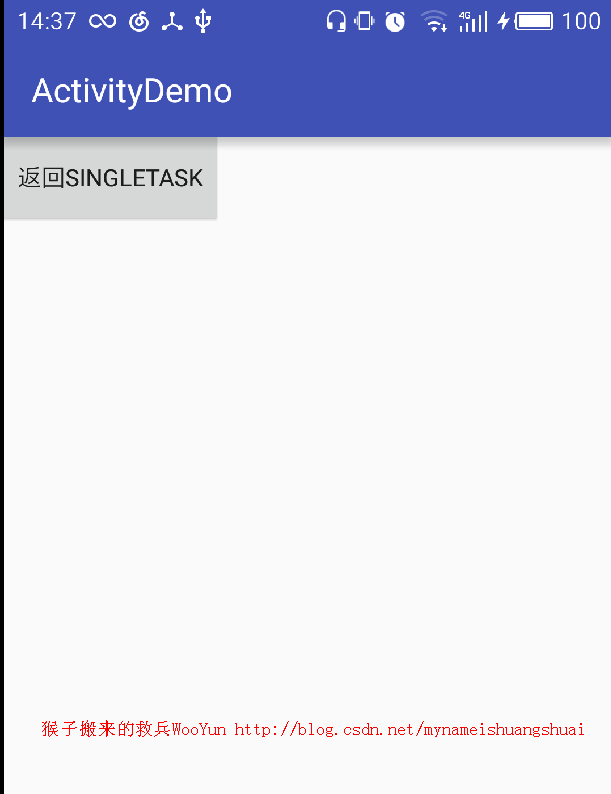

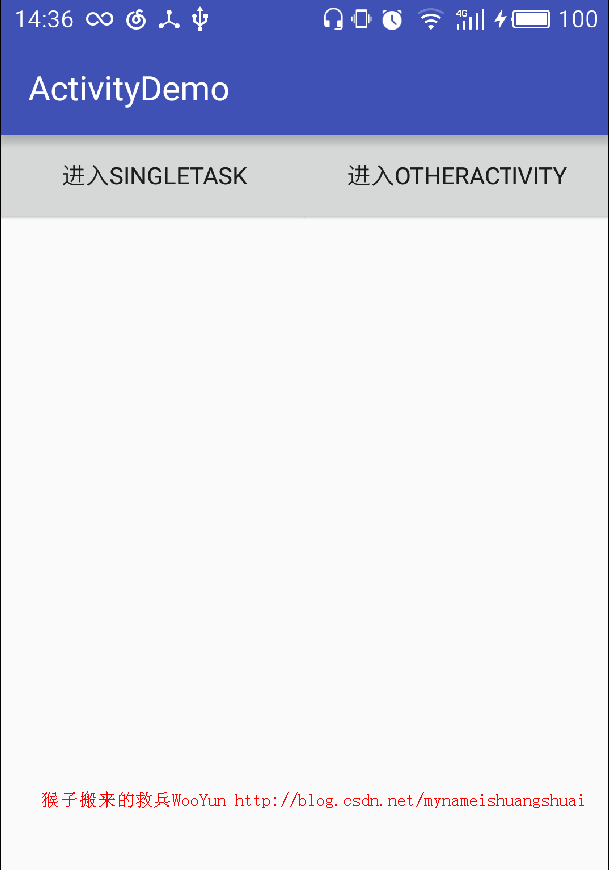

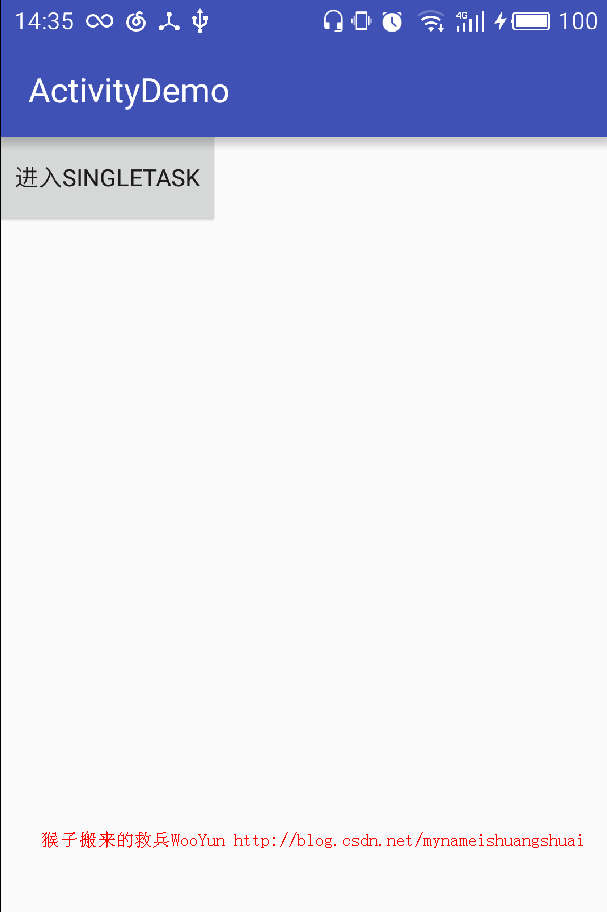

       现在我们先不指定任何taskAffinity属性,对它做类似singleTop的操作,即从入口MainActivity进入SingleTaskActivity,然后跳到OtherActivity,再跳回到SingleTaskActivity。看看整个过程的日志。

这里写图片描述

这里写图片描述

这里写图片描述

这里写图片描述

       当我们从MainActiviyty进入到SingleTaskActivity,再进入到OtherActivity后,此时栈中有3个Activity实例,并且SingleTaskActivity不在栈顶,而在OtherActivity跳到SingleTaskActivity时,并没有创建一个新的SingleTaskActivity,而是复用了该实例,并且回调了onNewIntent方法。并且原来的OtherActivity出栈了,具体见下面的信息,使用命令adb shell dumpsys activity activities可进行查看

这里写图片描述

       可以看到当前栈中只有两个Activity,即原来栈中位于SingleTaskActivity 之上的Activity都出栈了。
       我们看到使用singleTask启动模式启动一个Activity,它还是在原来的task中启动。其实是这样的,我们并没有指定taskAffinity属性,这说明和默认值一样,也就是包名,当MainActivity启动时创建的Task的名字就是包名,因为MainActivity也没有指定taskAffinity,而当我们启动SingleTaskActivity ,首先会寻找需要的任务栈是否存在,也就是taskAffinity指定的值,这里就是包名,发现存在,就不再创建新的task,而是直接使用。当该task中存在该Activity实例时就会复用该实例,这就是栈内复用模式。
       这时候,如果我们指定SingleTaskActivity 的taskAffinity值。

<activity android:name=".ActivitySingleTask" android:launchMode="singleTask" android:taskAffinity="com.castiel.demo.singletask"/>

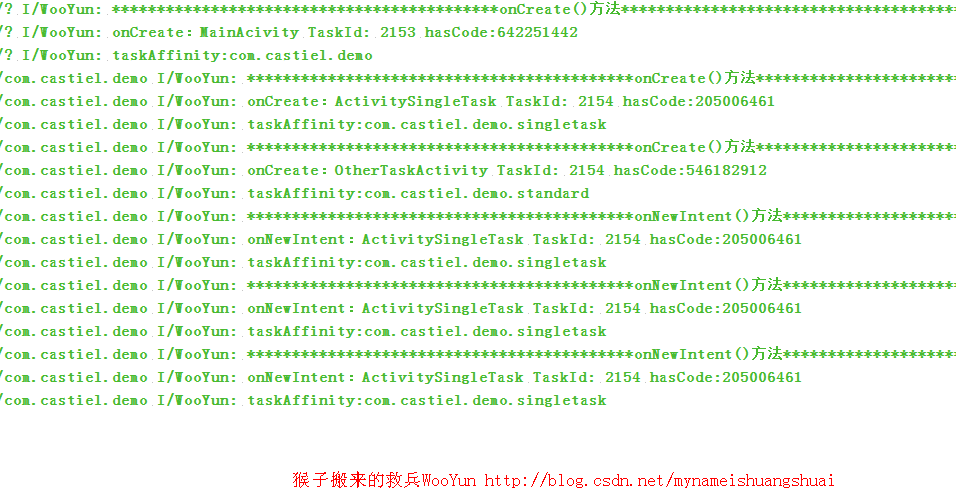

还是之前的操作。但是日志就会变得不一样。

这里写图片描述

       我们看到SingleTaskActivity所属的任务栈的TaskId发生了变换,也就是说开启了一个新的Task,并且之后的OtherActivity也运行在了该Task上

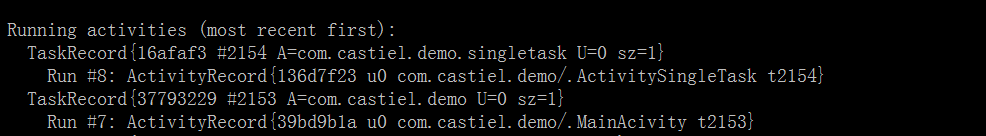

打印出信息也证明了存在两个不同的Task

这里写图片描述

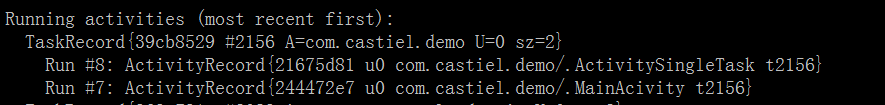

如果我们指定MainActivity的taskAffinity属性和SingleTaskActivity一样,又会出现什么情况呢。

这里写图片描述

没错,就是和他们什么都不指定是一样的。
这时候,就有了下面的结论
singleTask启动模式启动Activity时,首先会根据taskAffinity去寻找当前是否存在一个对应名字的任务栈

  • 如果不存在,则会创建一个新的Task,并创建新的Activity实例入栈到新创建的Task中去
  • 如果存在,则得到该任务栈,查找该任务栈中是否存在该Activity实例
                  如果存在实例,则将它上面的Activity实例都出栈,然后回调启动的Activity实例的onNewIntent方法
                  如果不存在该实例,则新建Activity,并入栈
    此外,我们可以将两个不同App中的Activity设置为相同的taskAffinity,这样虽然在不同的应用中,但是Activity会被分配到同一个Task中去。
    我们再创建另外一个应用,指定它的taskAffinity和之前的一样,都是com.xingyu.demo.singletask
<activity android:name=".MainActivity" android:launchMode="singleTask" android:taskAffinity="com.castiel.demo.singletask"/>

然后启动一个应用,让他跳转到该Activity后,再按home键后台,启动另一个应用再进入该Activity,看日志

这里写图片描述

       我们看到,指定了相同的taskAffinity的SingleTaskActivity和OtherActivity被启动到了同一个task中,taskId都为2169。

singleInstance-全局唯一模式

       该模式具备singleTask模式的所有特性外,与它的区别就是,这种模式下的Activity会单独占用一个Task栈,具有全局唯一性,即整个系统中就这么一个实例,由于栈内复用的特性,后续的请求均不会创建新的Activity实例,除非这个特殊的任务栈被销毁了。以singleInstance模式启动的Activity在整个系统中是单例的,如果在启动这样的Activiyt时,已经存在了一个实例,那么会把它所在的任务调度到前台,重用这个实例。
配置形式:

<activity android:name=".singleinstance.SingleInstanceActivity" android:launchMode="singleInstance" >

使用案例:
增加一个Activity如下:
ActivitySingleInstance.java

import android.os.Bundle;

/**
 * Created by huangshuai on 2016/5/24.
 * Email:huangshuai@wooyun.org
 * SingleInstance模式
 */
public class ActivitySingleInstance extends BaseActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_singleinstance);
    }
}
配置属性如下:
<activity
    android:name=".ActivitySingleInstance"
    android:launchMode="singleInstance">

    <intent-filter>
        <action android:name="com.castiel.demo.singleinstance" />
        <category android:name="android.intent.category.DEFAULT" />
    </intent-filter>
</activity>

使用下面的方式分别在两个应用中启动它

Intent intent = new Intent();
intent.setAction("com.castiel.demo.singleinstance");
startActivity(intent);

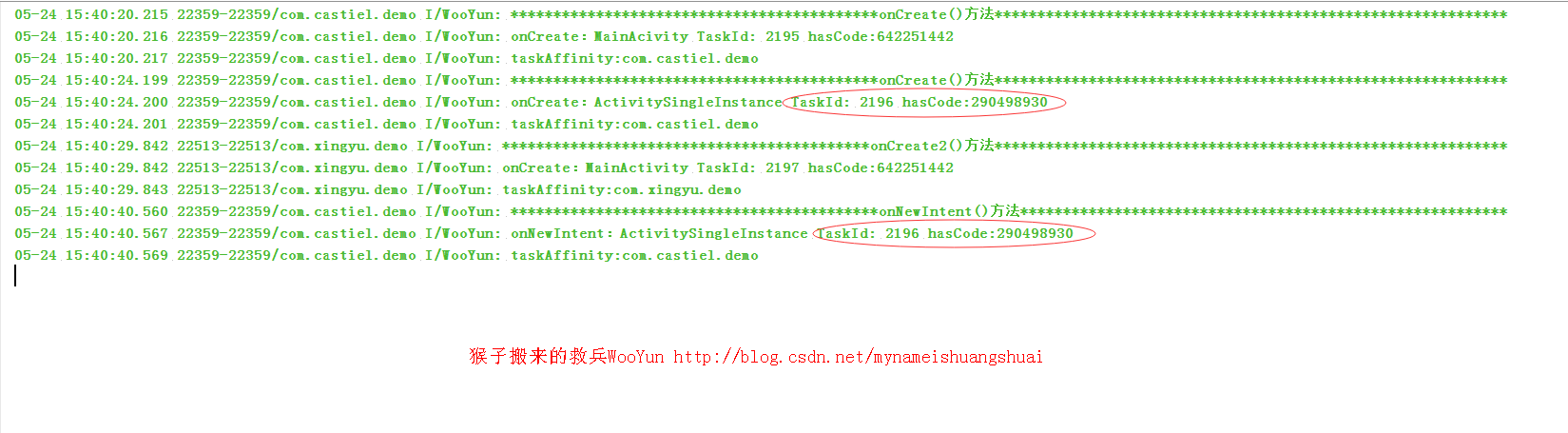

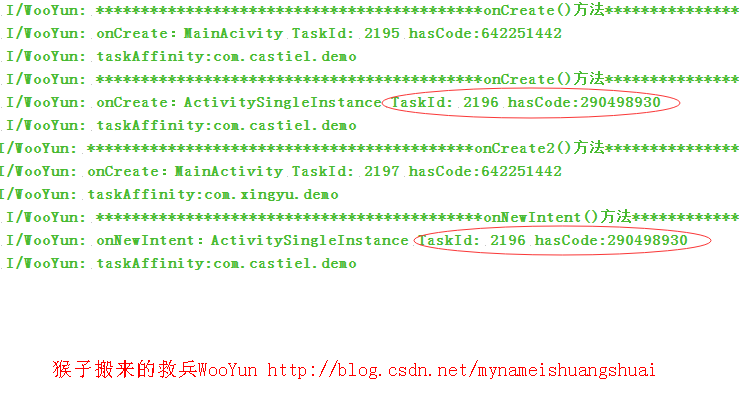

做的操作和上一次是一样的,查看日志

这里写图片描述

       我们看到,第一个应用启动SingleInstanceActivity时,由于系统中不存在该实例,所以新建了一个Task,按home键后,使用另一个App进入该Activity,由于系统中已经存在了一个实例,不会再创建新的Task,直接复用该实例,并且回调onNewIntent方法。可以从他们的hashcode中可以看出这是同一个实例。因此我们可以理解为:SingleInstance模式启动的Activity在系统中具有全局唯一性。

参考链接:http://blog.csdn.net/sbsujjbcy/article/details/49360615
