彭乾-阿特拉斯拧紧枪PF6000与西门子博图实现PN通讯-附带程序与安装包与配置文件与说明书

硬件：

阿特拉斯拧紧枪PF6000

西门子PLC

博图软件

ToolsTalk（阿特拉斯配置软件，在附带文件里有）

PN通讯网卡（硬件，需要厂家配有，没有这个走不了PN通讯）

1，安装ToolsTalk软件

安装完之后有两个软件

标题

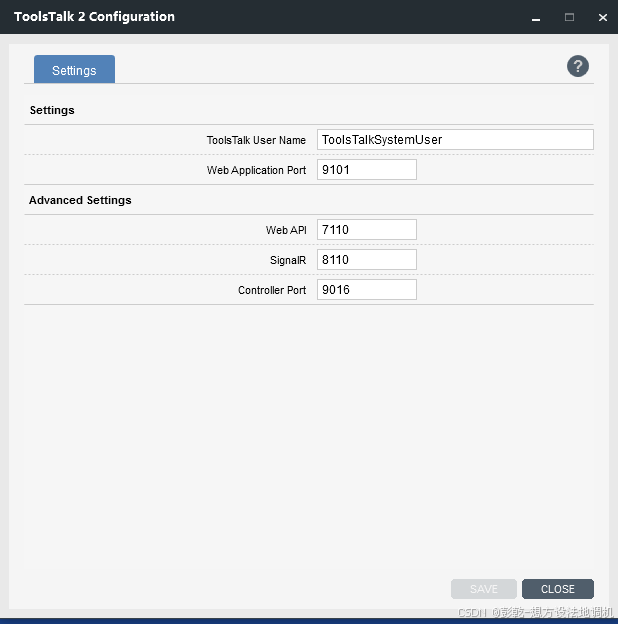

上面这个软件我忘了有什么用了，反正记得点过一次“save”，后面就没在管过它

上面这个是主要配置软件（记得提前用“网线”连到拧紧枪网口，连到服务器网口，不是PN通讯网口）

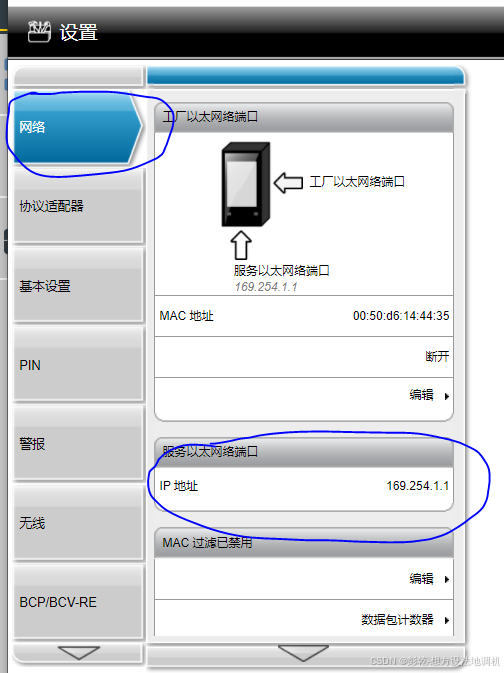

上面是网线要插的位置，插好网线后，查看一下拧紧枪的服务器IP，并更改自己电脑的IP，使之在同一网段

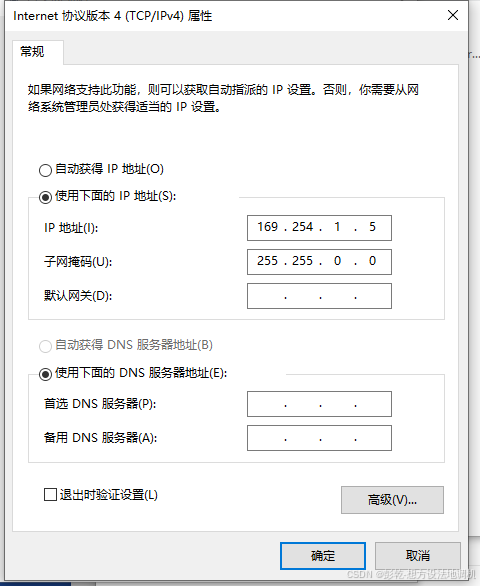

更改自己电脑ip

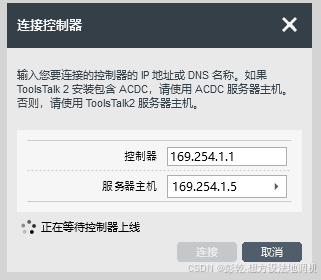

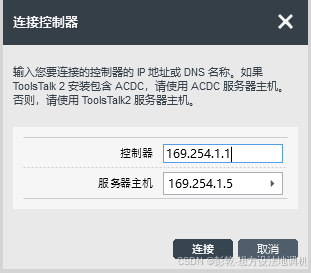

进入ToolsTalk软件

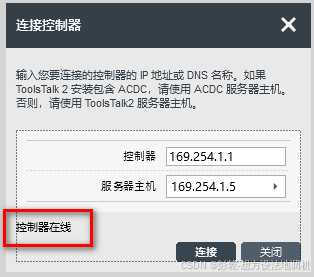

控制器：是拧紧枪的服务器ip

服务器主机：自己电脑设置的ip，要在同一网段

点击连接后，等待进入里面

当显示控制器在线的时候，点取消退出去就行了

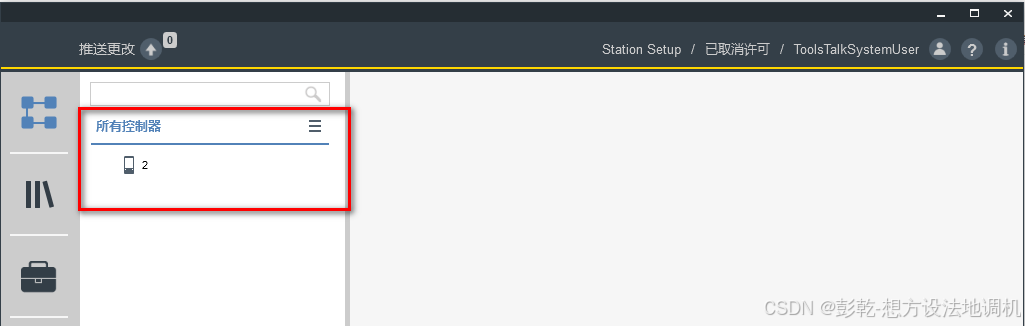

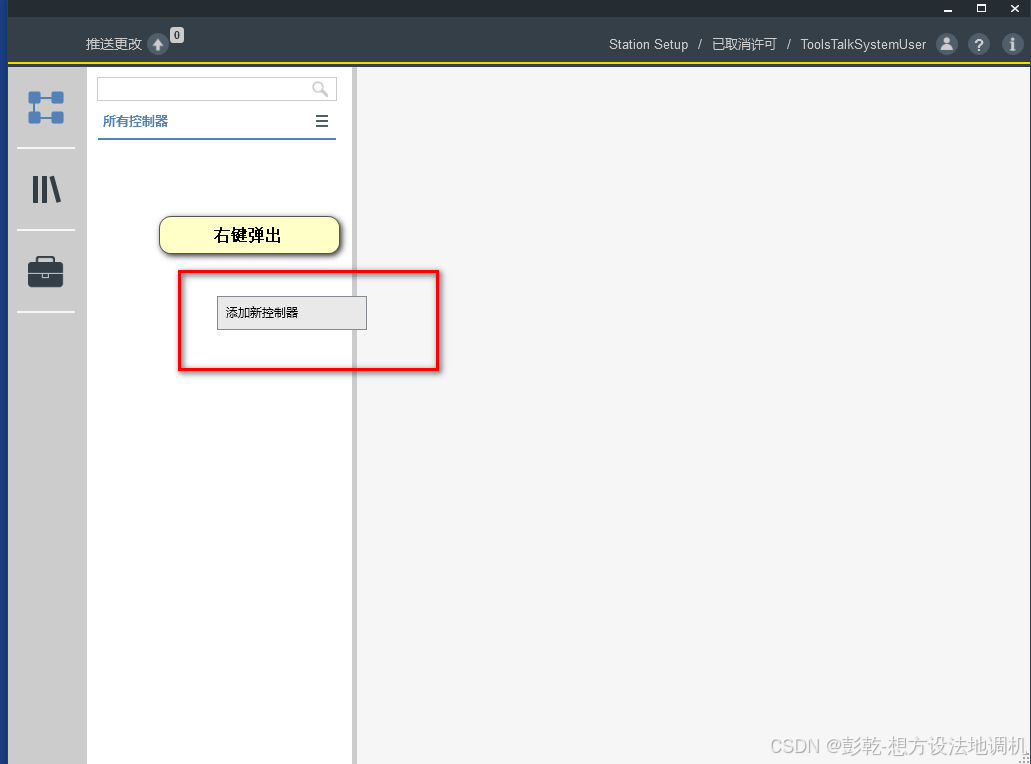

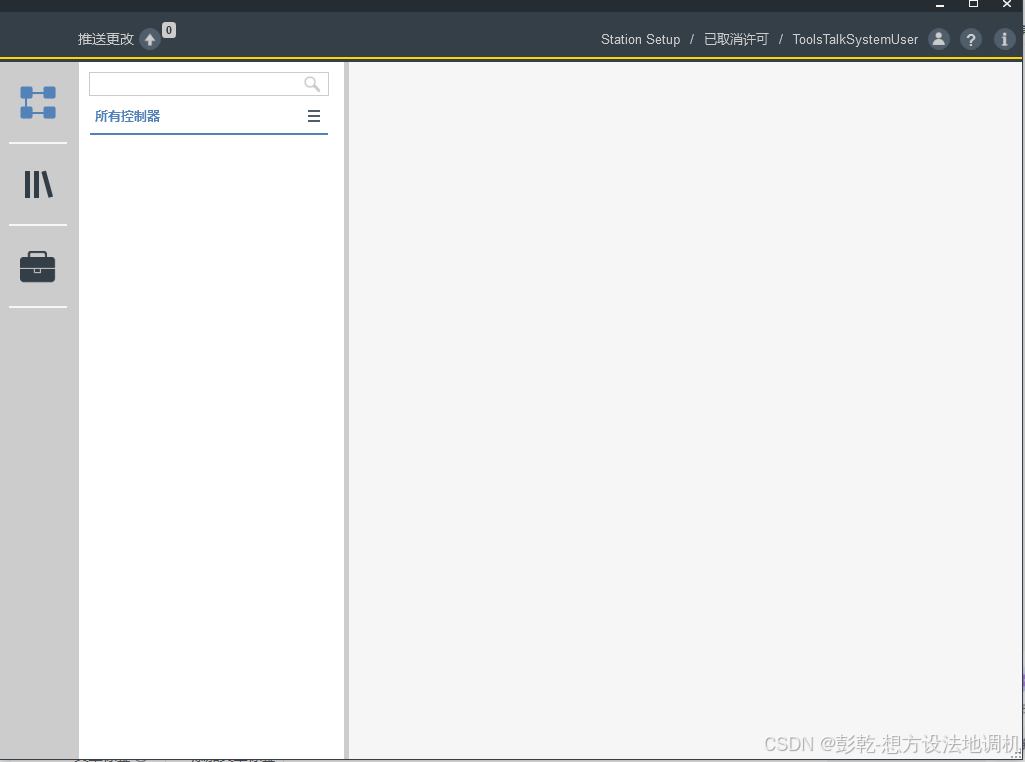

这时候你会在“所有控制器“中发现你的拧紧枪（题外话：名字什么的无所谓，都是你自己在控制器设置的）

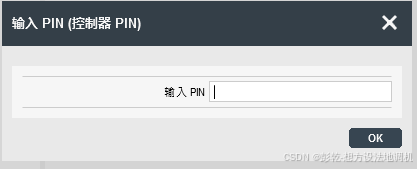

双击进去，如果有设置pin的话就把pin密码输入一下，没有设置的话一般双击就进去了，一般新拧紧枪都是没密码的，我这里设置的2024，如果你们用我的配置文件导入进去的话，那你们输个2024就好了

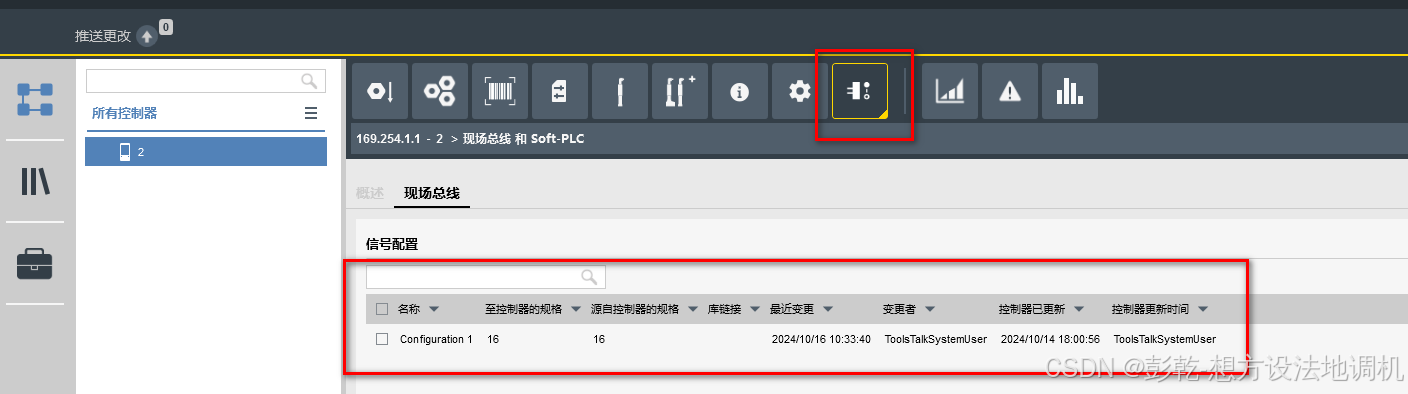

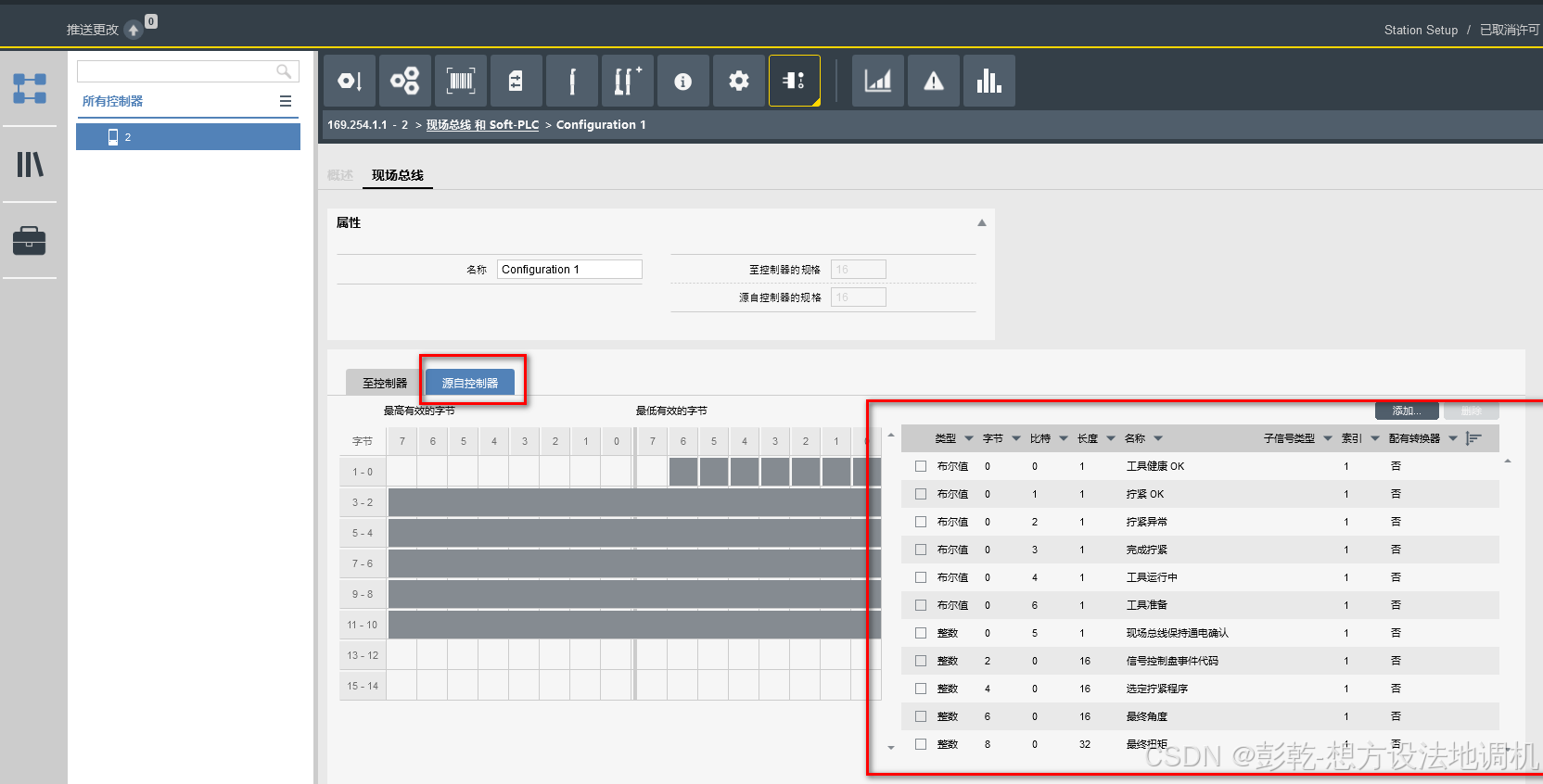

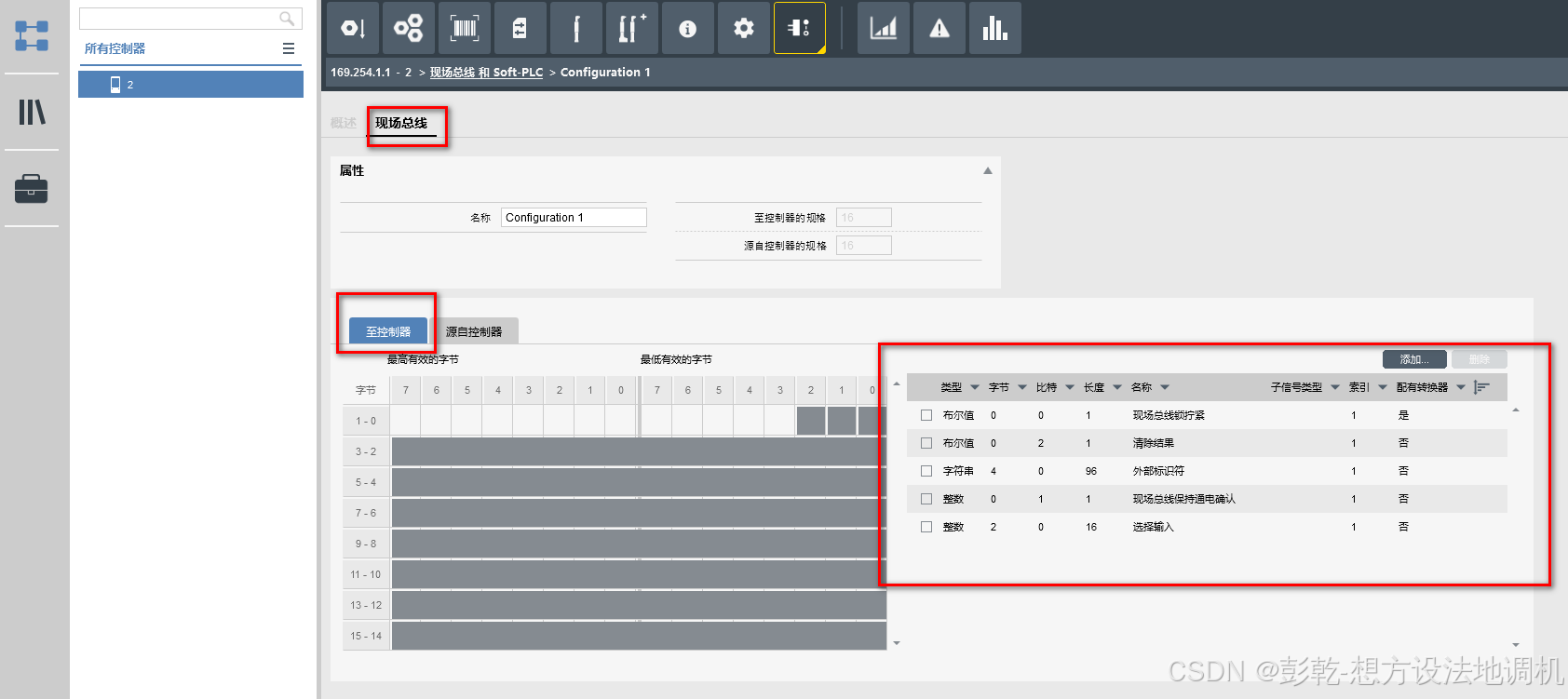

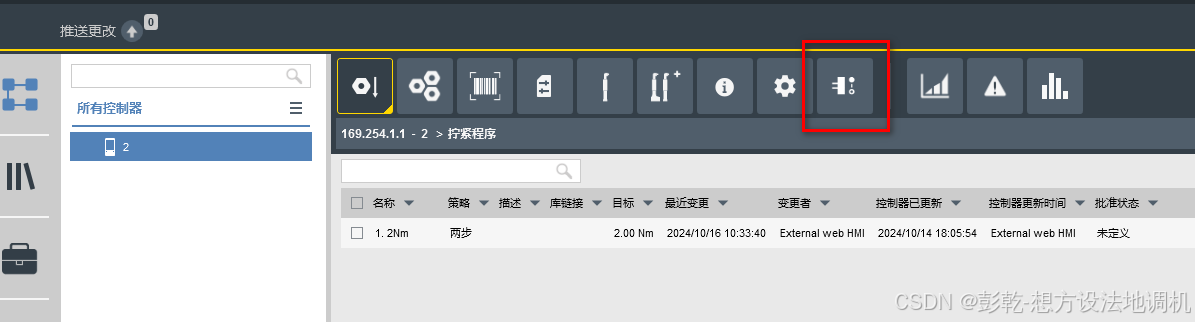

这个是供应商根据我的需求配置的输入输出，也可以自己配置（长度是16byte，博图组态的时候要用上），如果你们是用我的配置文件导入的，那你们的配置就是这个，不需要额外配置，我打开这个软件也只是让你们看一下，可以根据自己的需求更改

提示：如果是用我的文件导入的，那上面这些配置都是配置好的，这个ToolsTalk软件甚至可以不用打开

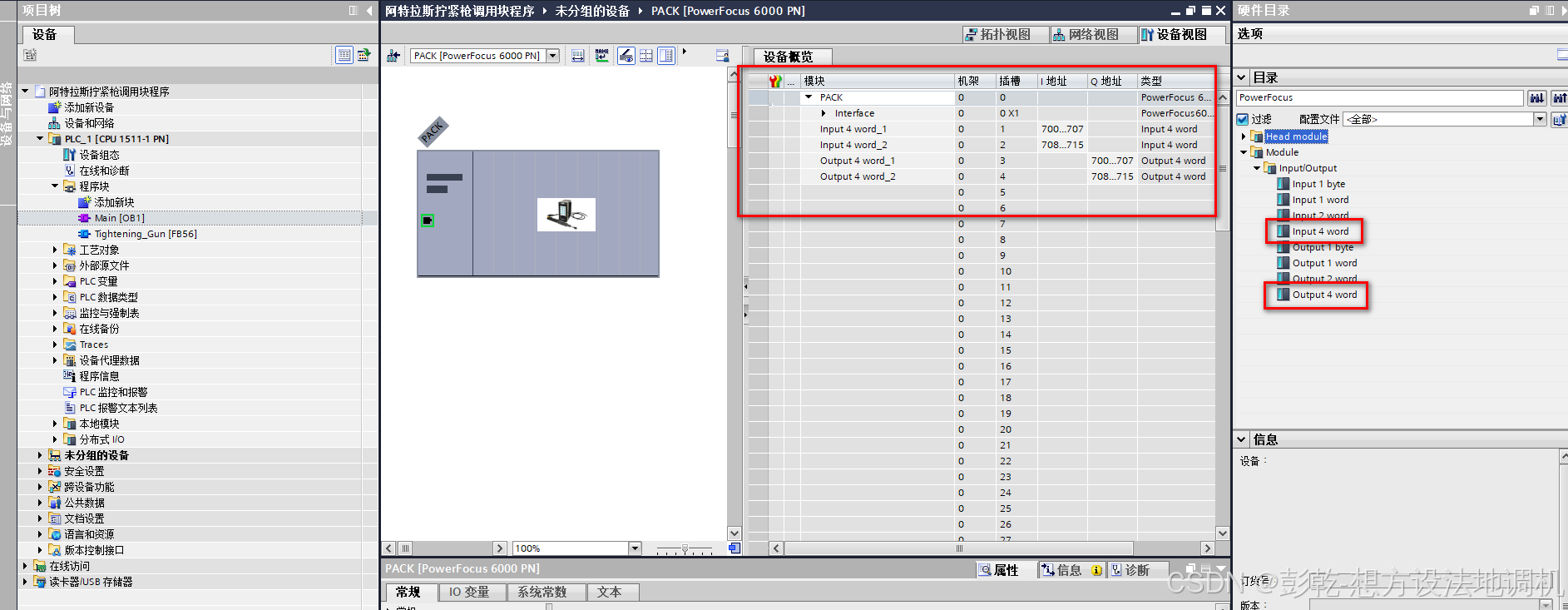

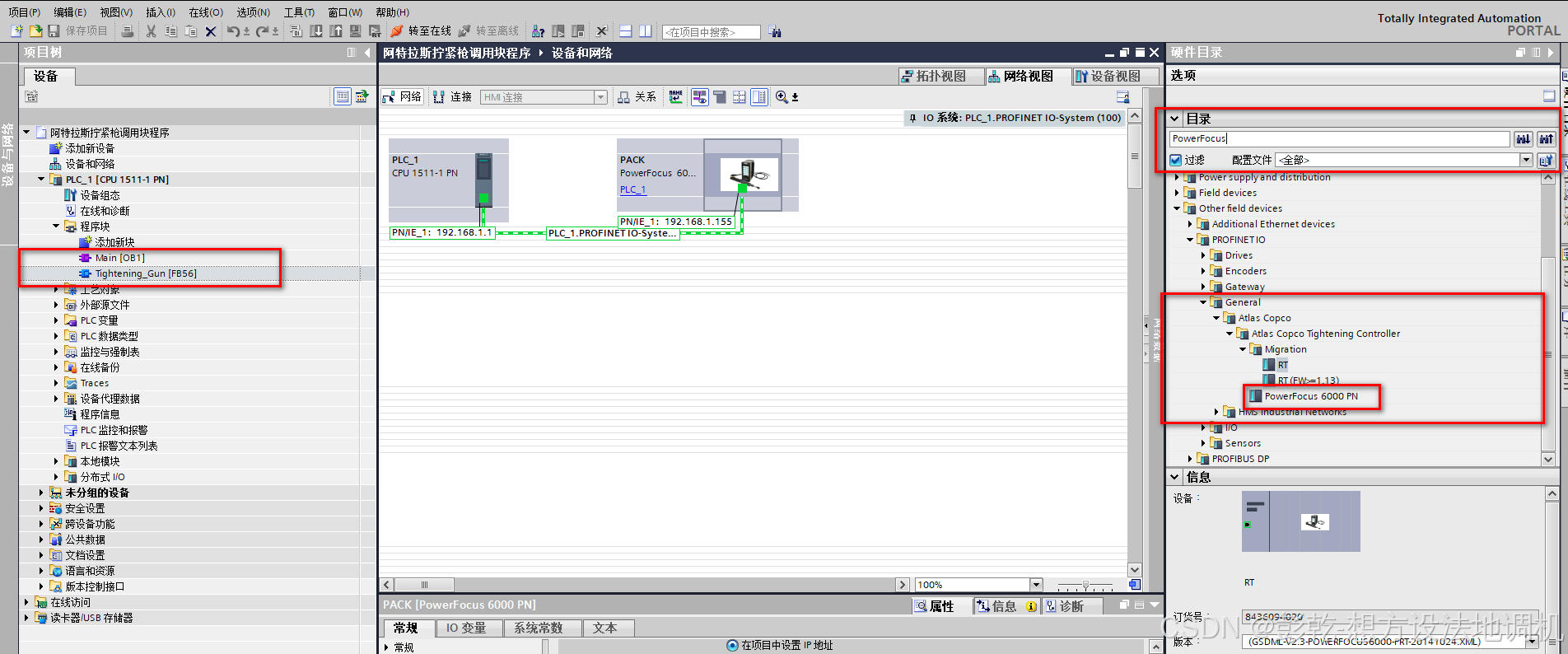

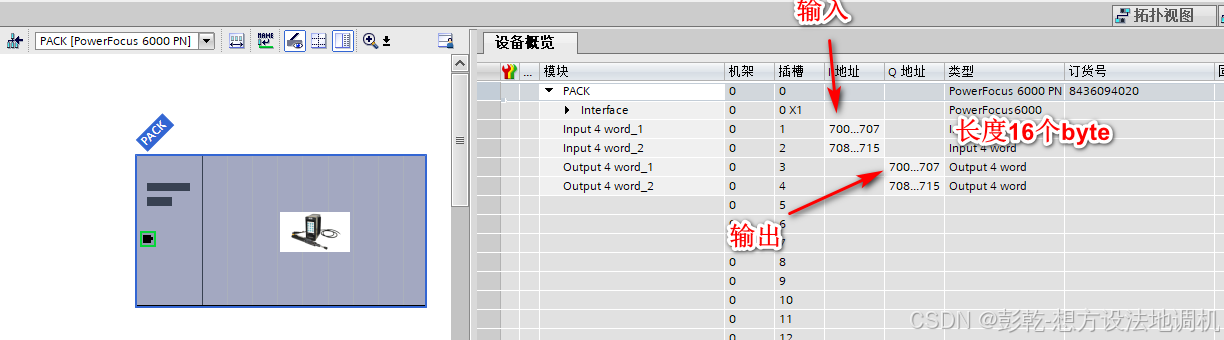

好了，现在打开博图软件，组态一下拧紧枪，如果你打开了我的博图程序，对应的GSD文件会自动安装过去的

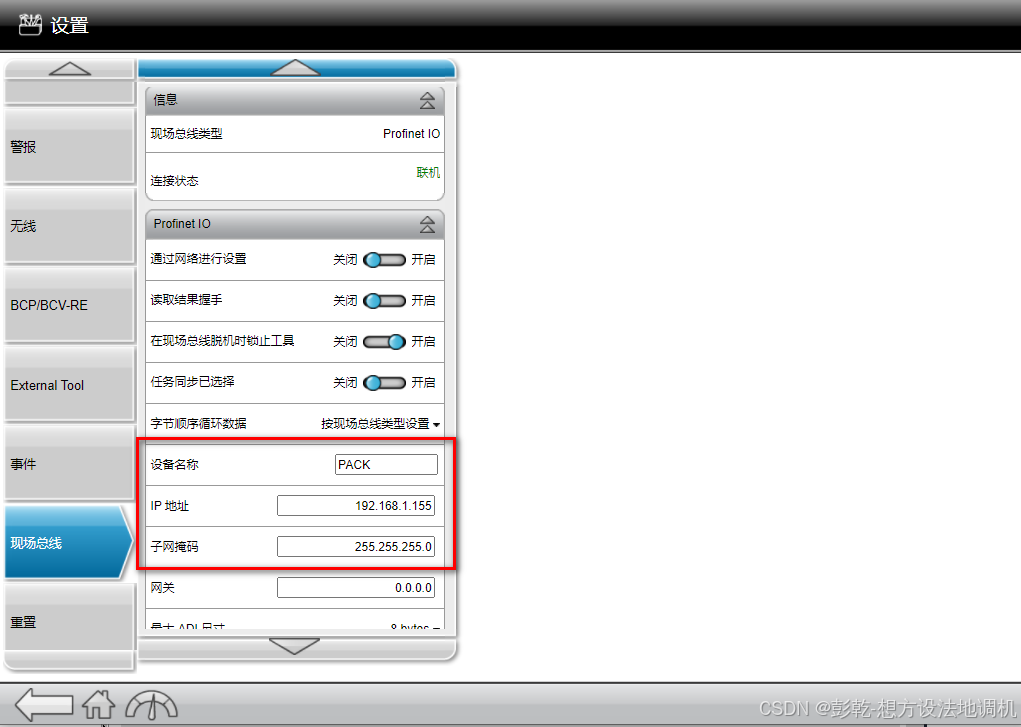

设置好组态的拧紧枪名字与IP与输入输出，拧紧枪上也要设置一下

一般来说名字ip都设置一致之后，应该就通讯上了

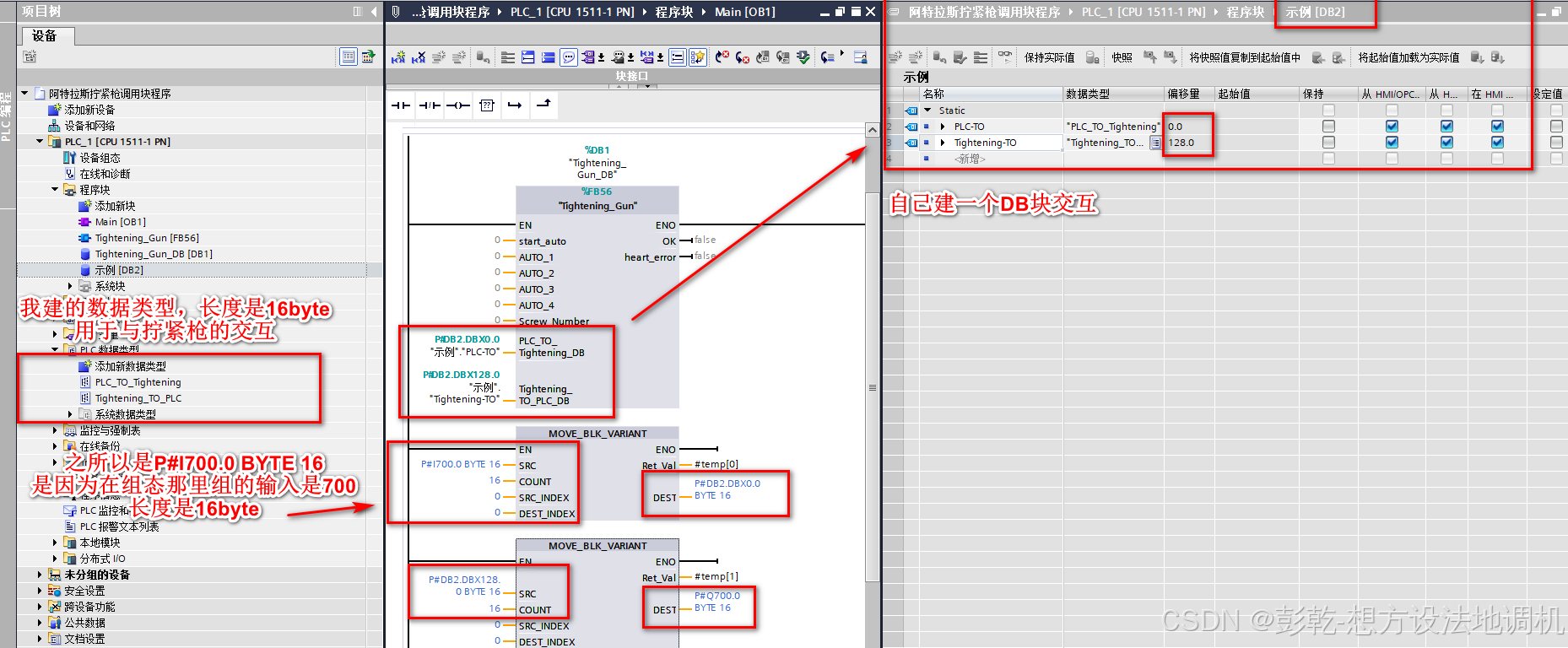

现在讲一下我自己封装的一个调用块

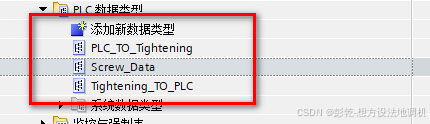

补充一个数据类型，刚才复制漏了

基本上就这样了，自动逻辑如何实现，就看你们个人需求怎么改了

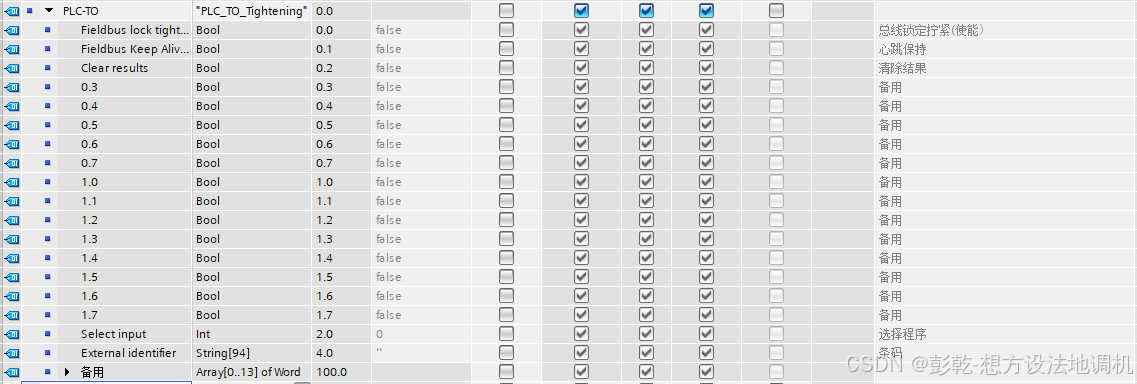

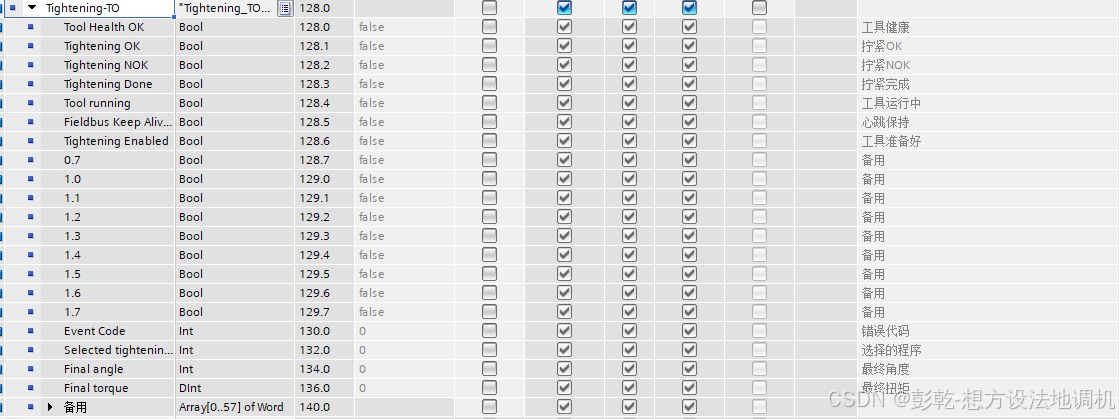

我再展示一下输入输出的数据类型吧，这个并不固定，主要看你们在ToolsTalk软件上如何配置的，根据实际需求来

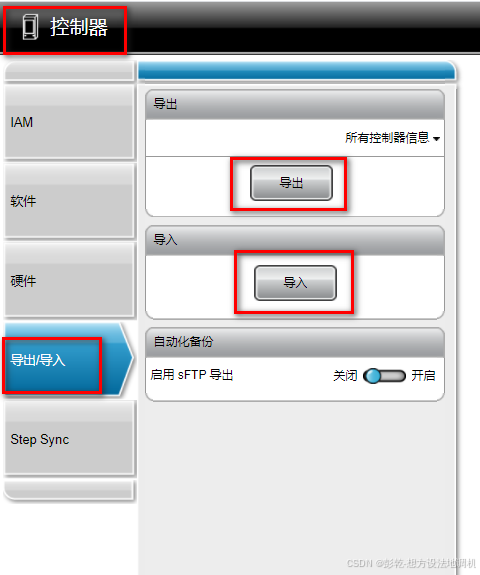

导入导出文件的方式在这里

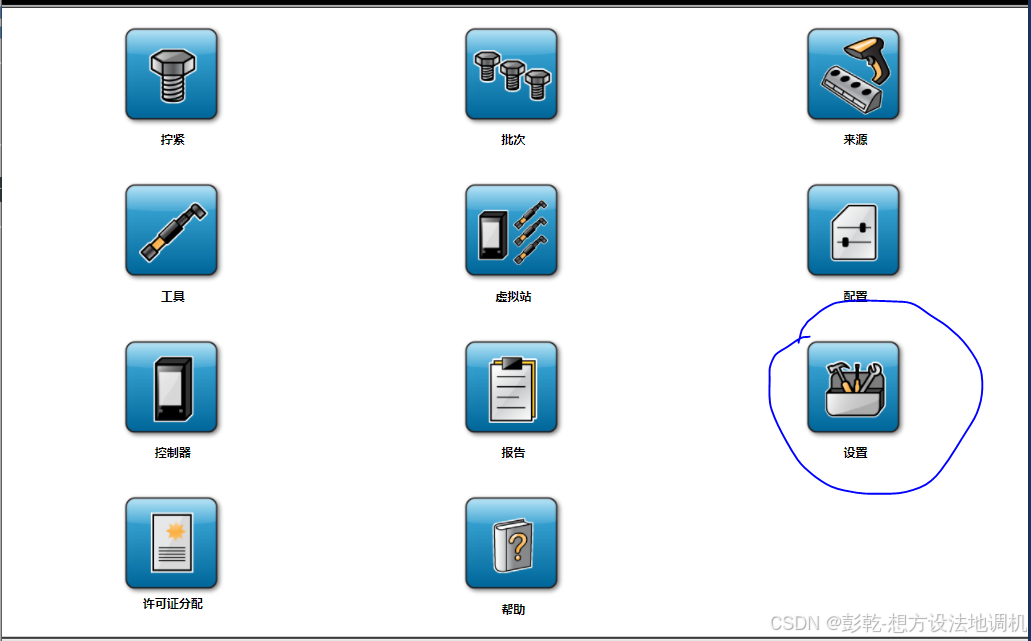

下面开始讲一下控制器端的配置

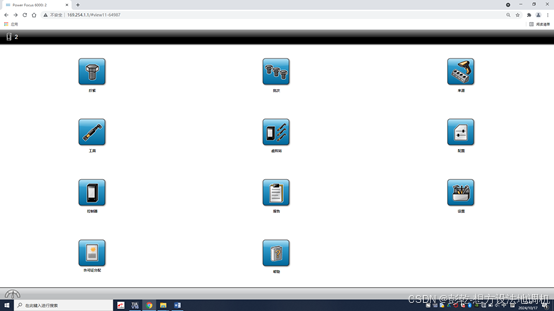

提醒一下，在电脑用网线连到控制器服务器网口的时候，用ip地址在浏览器搜索就可以进去，导入和导出操作只能在电脑端操作。

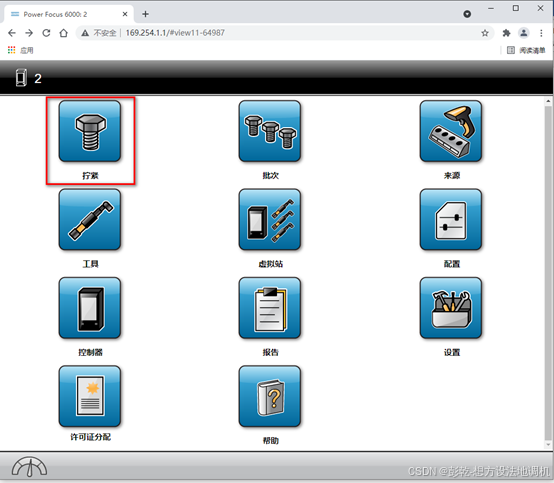

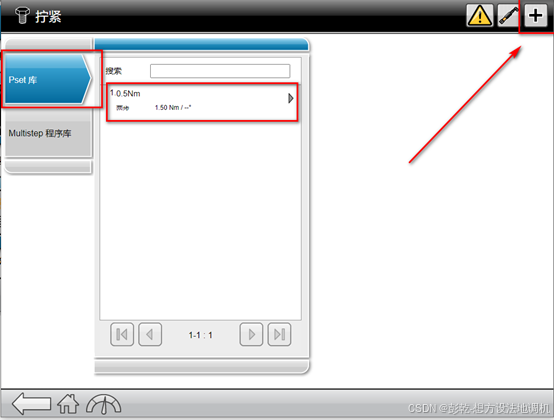

配置拧紧，即配置一个拧紧程序号，进入拧紧参数里根据自己的需求配置

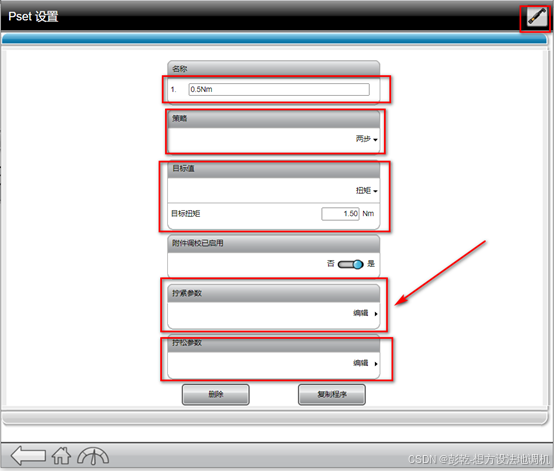

拧紧参数里根据自己的需求配置

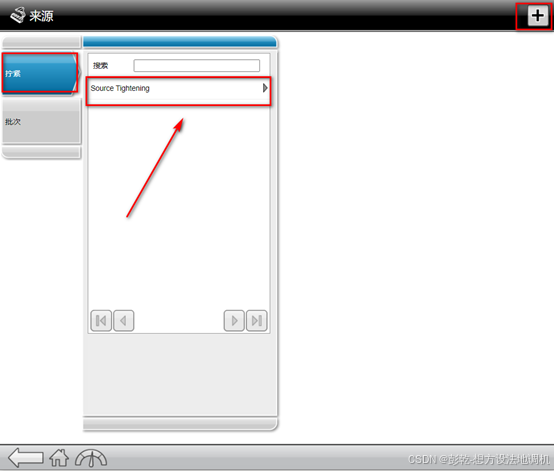

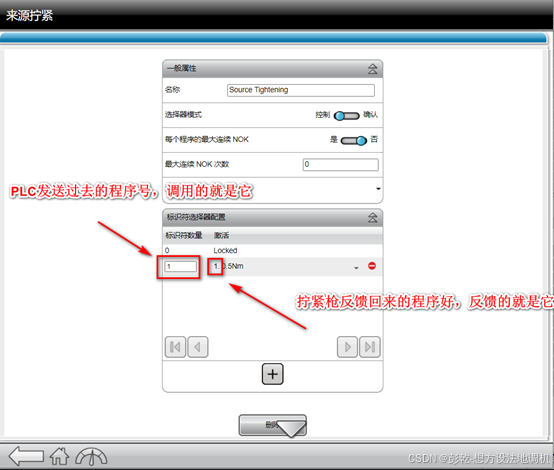

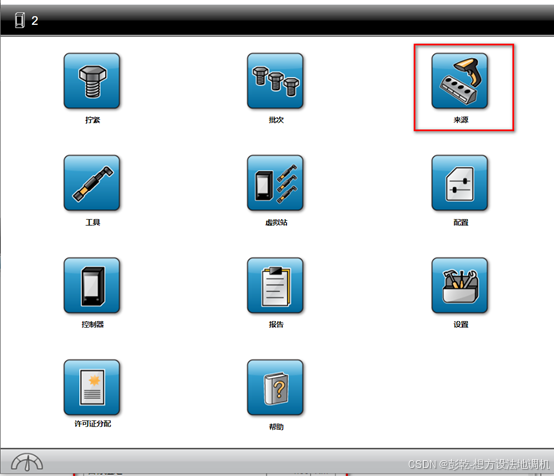

配置来源

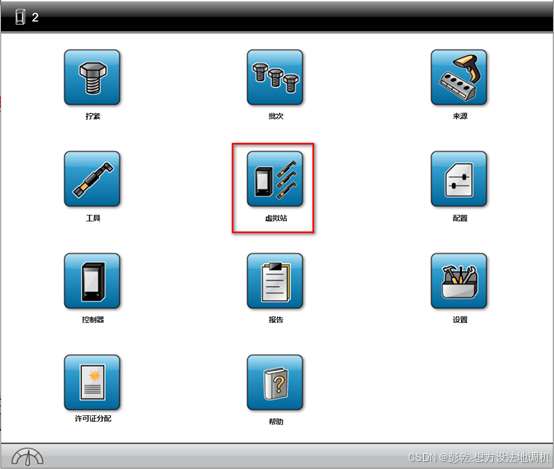

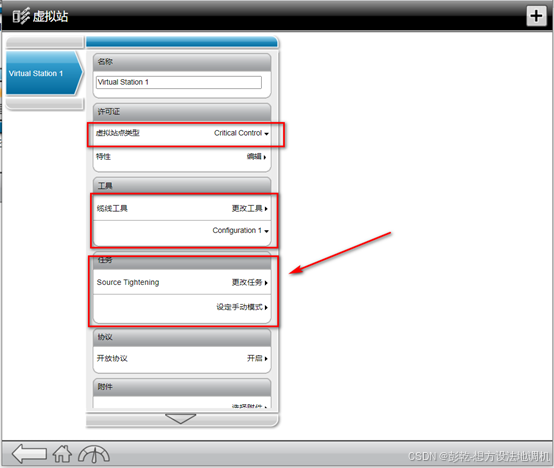

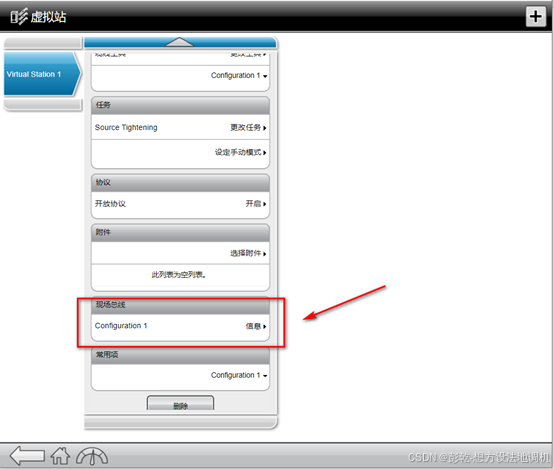

配置虚拟站

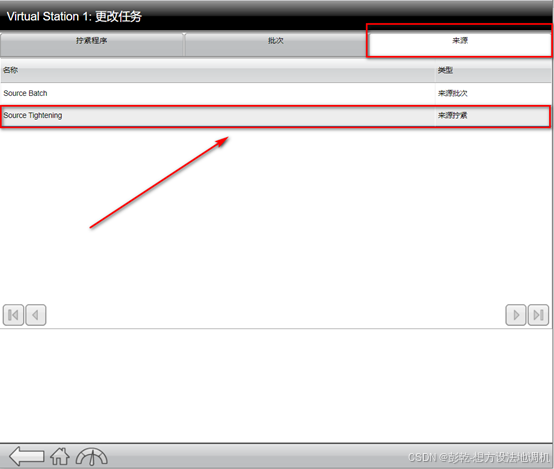

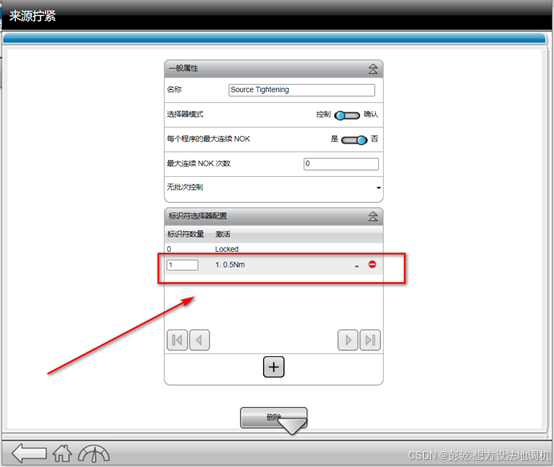

由于我不用扫码枪，直接由plc发送程序号调用，所以我选择的是来源拧紧，如果是根据扫码枪的值调用程序，就要配置来源批次

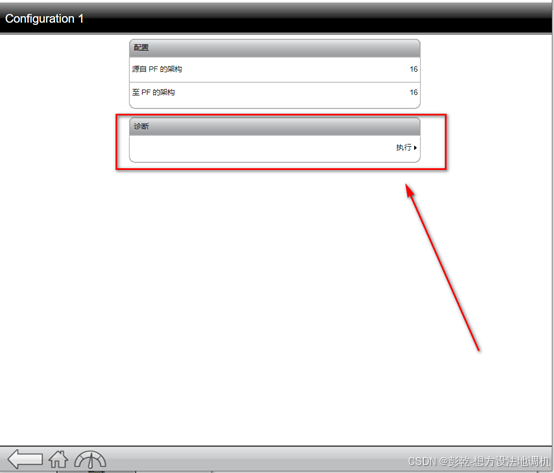

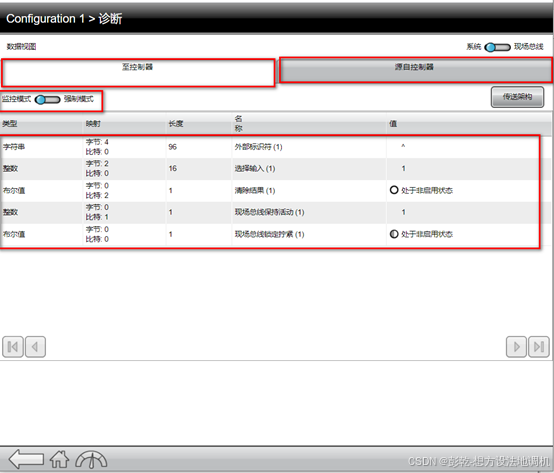

查看输入输出
