STM32连接MP3-TF-16P模块播放音乐

最近从网上购得一块Mp3的播放模块，简单说说调试过程。

该模块为MP3-TF-16P， 支持 FAT、FAT16、FAT32 文件系统。和 windows 的硬盘文件系统一样，支持 USB2.0、以及标准的 SPI 协议的 SD 卡驱动，芯片自己完成，支持传统的 MCU 的输入输出控制功能，并且有若干的管脚可供使用。支持 MP3、WAV 的硬解码，芯片自动完成，无需用户操心；支持工业级别的串口通信协议，丰富且又灵活的控制指令。

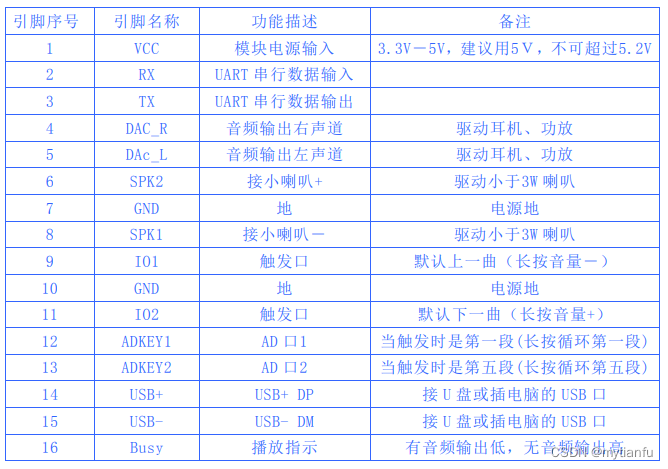

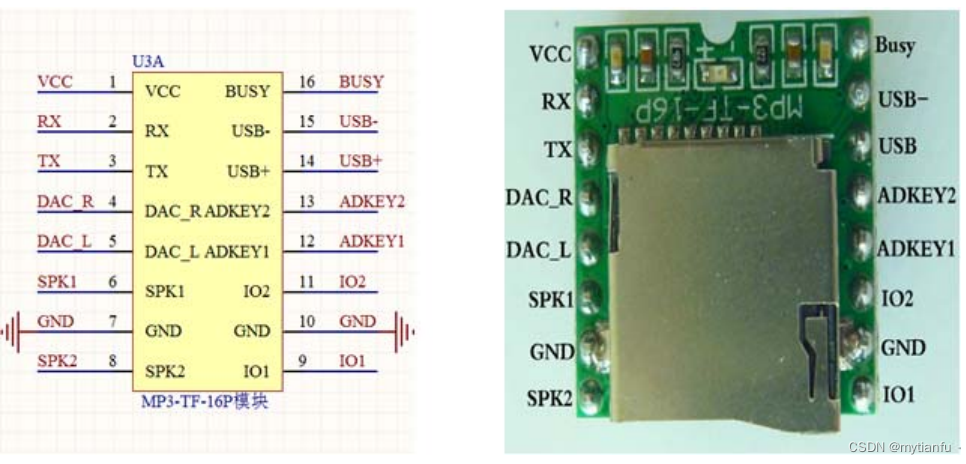

我使用的这款为TF插卡式的，没我USB接口。按照使用说明，接好线，首先进行了模块测试。模块测试很简单，有三种方法可以进行测试。模块的引脚定义如下：

第一种方式最简单，只需要用到4根接线即可，VCC，GND连接电源，SPK1(或者SPK2），GND连接喇叭，接好以后，插入装有MP3音乐文件的TF卡，然后，短接ADKEY1和GND，就可以直接播放TF卡里的音乐了

第二种测试式需使用串口助手软件，将模块上的TX，RX分别接至USB转串口的下载调试接口上，通过串口助手软件发送控制指令，如播放TF卡中的第一首歌曲，相应的指令为：7E FF 06 03 00 00 01 FE F7 EF，具体的指令含义可以参考使用说明手册。要注意一点的就是发送的内容只能以16进制的方式发送，串口的波特率一定要选择9600，和MP3模块相对应。

 第三种测试方式就是将其连接至STM32开发板，自己写程序进行控制调试。

我用的是USART3，相应的串口初始化配置为：

#include "usart.h"

UART_HandleTypeDef huart3;
void MX_USART3_UART_Init(void)
{
  huart3.Instance = USART3;
  huart3.Init.BaudRate = 9600;//MP3播放必须是9600的波特率
  huart3.Init.WordLength = UART_WORDLENGTH_8B;
  huart3.Init.StopBits = UART_STOPBITS_1;
  huart3.Init.Parity = UART_PARITY_NONE;
  huart3.Init.Mode = UART_MODE_TX_RX;
  huart3.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart3.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart3) != HAL_OK)
  {
    Error_Handler();
  }
}

void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_USART3_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    GPIO_InitStruct.Pin = GPIO_PIN_11;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}
void HAL_UART_MspDeInit(UART_HandleTypeDef* uartHandle)
{
    __HAL_RCC_USART3_CLK_DISABLE();
    HAL_GPIO_DeInit(GPIOB, GPIO_PIN_10|GPIO_PIN_11);
    HAL_NVIC_DisableIRQ(USART3_IRQn);
}

主程序main.c很简单，就一个语句就可以了。

#include "main.h"
#include "usart.h"

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART3_UART_Init();
  HAL_Delay(100);
  uint8_t mp3[]={0x7E,0xFF,0x06,0x03,0x00,0x00,0x01,0xFE,0xF7,0xEF};
/*发送控制命令，只能用此格式，不能用字符串的方式发送（uint8_t mp3[]="7E FF 06 03 00 00 01 FE F7 EF";）。*/
  HAL_UART_Transmit(&huart3,(uint8_t *)mp3,sizeof(mp3),0xFFFF)；
}

 怎么样，这个模块的调试使用还算简单吧。在用程序调试的时候，一定注意发送控制命令的格式。

好了，就简单的写到这里了，其他还有很多的功能，大家有兴趣继续研究了。

欢迎交流。
