使用WPF创建昼夜主题切换按钮

目录

介绍

Toggle Switch按钮

背景

1. 项目构成分析

2. 在WPF中绘制特殊形状

3. 向项目添加动画

元素移动动画——ThickItem

颜色过渡动画——ColorItem

外观/消失动画——ValueItem

4. 剪辑属性

兴趣点

---

• GitHub：vickyaqu115/themeswitch（github.com）
• NuGet：NuGet库|主题开关1.0.0.8

介绍

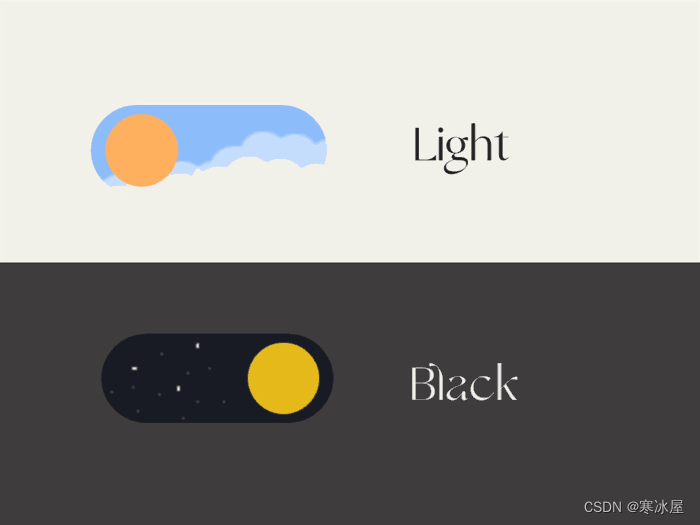

Toggle Switch按钮

该ThemeSwitch控件是建立在WPF ToggleButton之上的CustomControl。此控件可作为NuGet包下载，并可选择从包含原始源代码和说明的GitHub存储库运行演示项目。

ThemeSwitch通过NuGet包作为多目标框架免费库分发，确保所有WPF版本之间的兼容性。

它具有三种动画类型：

1. ValueItem (DoubleAnimation)
2. ThickItem (ThicknessAnimation)
3. ColorItem (ColorAnimation)

Yutube：使用WPF创建昼夜切换按钮|GitHub源代码|NuGet - YouTube

背景

最初，我受到YouTube视频的启发，该视频展示了在Figma中设计的昼夜切换按钮，我决定在我的专业领域WPF中复制这个概念。最终的结果是非凡的，我很高兴能与其他人分享。这段旅程也让我有机会将我的编码技能和技巧传授给那些对WPF开发有亲和力或目前正在学习WPF开发的人。

1. 项目构成分析

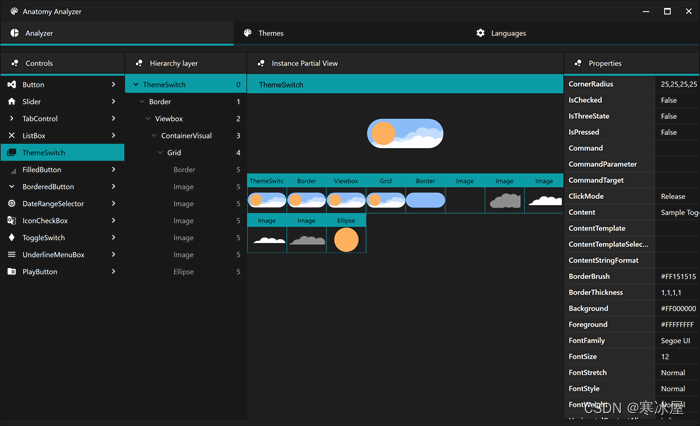

我们通过软件工具进行的分析表明，此按钮是从WPF ToggleButton派生的自定义变体。它由代表白天（太阳/云）和夜晚（月亮/星空）的元素组成。此外，我们还加入了自定义动画，以增强白天到黑夜的过渡效果。

2. 在WPF中绘制特殊形状

有许多方法可以绘制特殊形状，例如使用预先编辑的SVG图像或使用Blend中的路径工具进行绘制。但是，在本项目中，我们演示了如何在没有任何外部设计软件的情况下直接在WPF项目中绘制所需的形状。

• 白天（太阳/云）和夜间（月亮/星空）
  • 对于白天模式，可以简单地使用椭圆表示太阳。云虽然看起来很复杂，但创建起来却非常简单。为了实时查看绘图效果，我们在Mainwindow上操作。

我们画一个适当大小的圆圈，并复制它大约八次。可以使用鼠标或箭头键定位这些圆圈，以实现云状外观。Visual Studio根据这些形状的位置生成相应的边距值，然后将其合并到App.xaml中。我们通过添加不同程度的透明度来创造云效果。

<Grid Width="60" Height="30">
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="26,1,16,12"/>
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="38,1,5,12"/>
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="10,12,33,1"/>
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="23,12,20,1"/>
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="32,13,11,0"/>
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="43,8,0,5"/>
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="16,3,27,10"/>
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="5,2,38,11"/>
    <Ellipse Width="17" Height="17" Fill="#FFFFFF" Margin="0,8,43,5"/>
</Grid>

• 夜间主题
  • 夜晚主题中的星空是使用相同的方法创建的。我们将星空的基本元素定义为矩形，通过调整不透明度来实现亮度效果。我们将基本不透明度设置为55，对于较亮的恒星，我们只需删除不透明度即可。

<Rectangle Width="1" Height="1" Fill="#55FFFFFF" Margin="60,35,19,14"/>
<Rectangle Width="1" Height="1" Fill="#FFFFFF" Margin="36,6,43,43"/>

3. 向项目添加动画

为了生动地呈现按钮的切换效果，我们为每个元素添加了动画。这些动画由jamesnet.WPF Nuget包提供，可简化WPF中的动画集成。

• 元素移动动画——ThickItem

元素的移动是使用jamesnet.WPF中的ThickItem动画实现的(类似于WPF中的ThicknessAnimation)。我们选择“Margin”作为“Property”，使用Cubieaseinout添加更多自然的动画效果，将持续时间设置为0.5秒，并使用边距值来确定移动端点。

<james:ThickItem TargetName="cloud1" Property="Margin" Mode="CubicEaseInOut" Duration="0:0:0.5" To="-70 20 0 0"/>

• 颜色过渡动画——ColorItem

颜色从太阳到月亮或从白天到黑夜元素的过渡是使用 jamesnet. WPF的ColorItem动画实现的（类似于WPF中的ColorAnimation）。常规属性设置类似于ThickItem，但Property语法略有不同：

Ellipse - (Fill).Color;
Border - (Background).Color

“To”部分被更改为所需的颜色。

<james:ColorItem TargetName="ellipse" Property="(Fill).Color"
  Mode="CubicEaseInOut" Duration="0:0:0.5" To="#E5B91A"/>
<james:ColorItem TargetName="border" Property="(Background).Color"
  Mode="CubicEaseInOut" Duration="0:0:0.5" To="#191C25"/>

• 外观/消失动画——ValueItem

对于夜间模式中的galaxy元素，最初不需要出现，我们使用 jamesnet. WPF的ValueItem动画（相当于WPF中的DoubleAnimation）。我们将Property设置为Opacity和将To设置为0，表示初始不可见状态。

<james:ValueItem TargetName="galaxy" Property="Opacity"
 Mode="CubicEaseInOut" Duration="0:0:0.5" To="0"/>

4. 剪辑属性

按照上面概述的代码，我们实现了交替元素移动的效果。但是，我们注意到云层超出了切换按钮的范围，并且仍然可见。为了解决这个问题，我们为项目设置了一个受限区域，将所有元素限制为仅在我们定义的区域内显示。

这是使用Clip属性实现的。

我们使用Geometry，特别是RectangleGeometry，将项目的大小设置为120x50来定义剪切形状。我们还添加了一个角半径值25，确保所有元素仅在指定Clip区域内显示。

<Setter Property="Clip">
 <Setter.Value>
    <RectangleGeometry Rect="0,0,120,50">
      <RectangleGeometry.RadiusX>25</RectangleGeometry.RadiusX>
      <RectangleGeometry.RadiusY>25</RectangleGeometry.RadiusY>
   </RectangleGeometry>
 </Setter.Value>
</Setter>

兴趣点

开发过程带来了独特的挑战，例如，在没有设计人员输入的情况下，仅利用具有简单操作的Visual Studio在WPF编程中满足UI设计要求的可行性。此外，我还探索了通过实现更自然流畅的动画来增强视觉体验。
