网络监控：交换机监控新姿势

编者荐语： 本文是社区用户写的文章，通过 Categraf 的 SNMP 插件给网络监控提供了一个新的选择，转给大家参考。

大家好，我是小斐呀。

关于网络监控领域前面文章主要是基于 SNMP Exporter + Prometheus + Grafana 的架构中介绍如何使用和部署，往期文章。

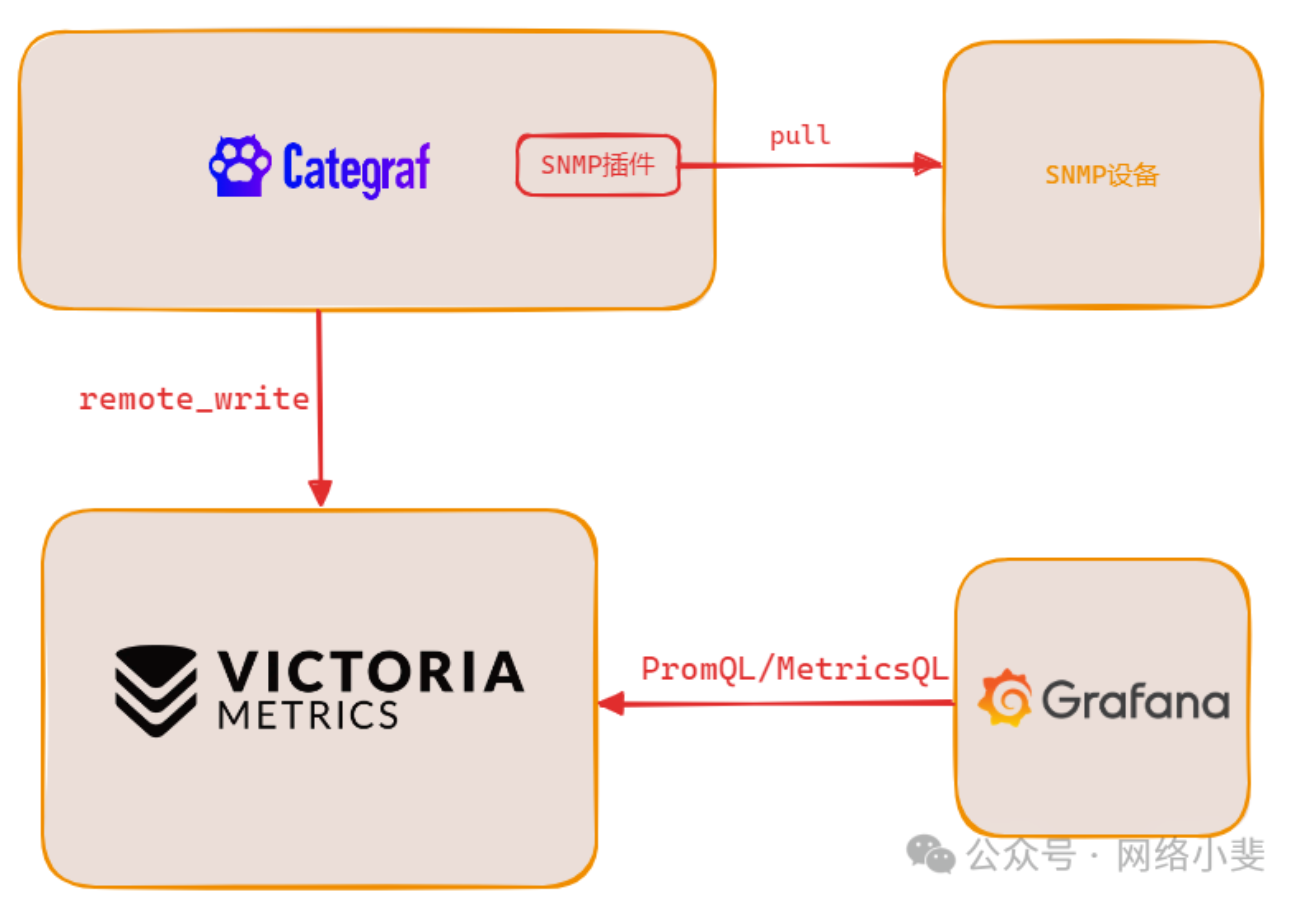

接下来我们基于前面的文章做一些扩展，替换前面的架构组件，使其更加友好和方便，并且性能和扩展性进一步提高；在此我们把采集器从 SNMP EXporter 替换为 Categraf ，把 Prometheus 替换为 VictoriaMetrics 时序数据库， VictoriaMetrics 时序数据库提供了 ，数据可视化和告警继续使用 Grafana 完成，架构如下图所示：

为何替换

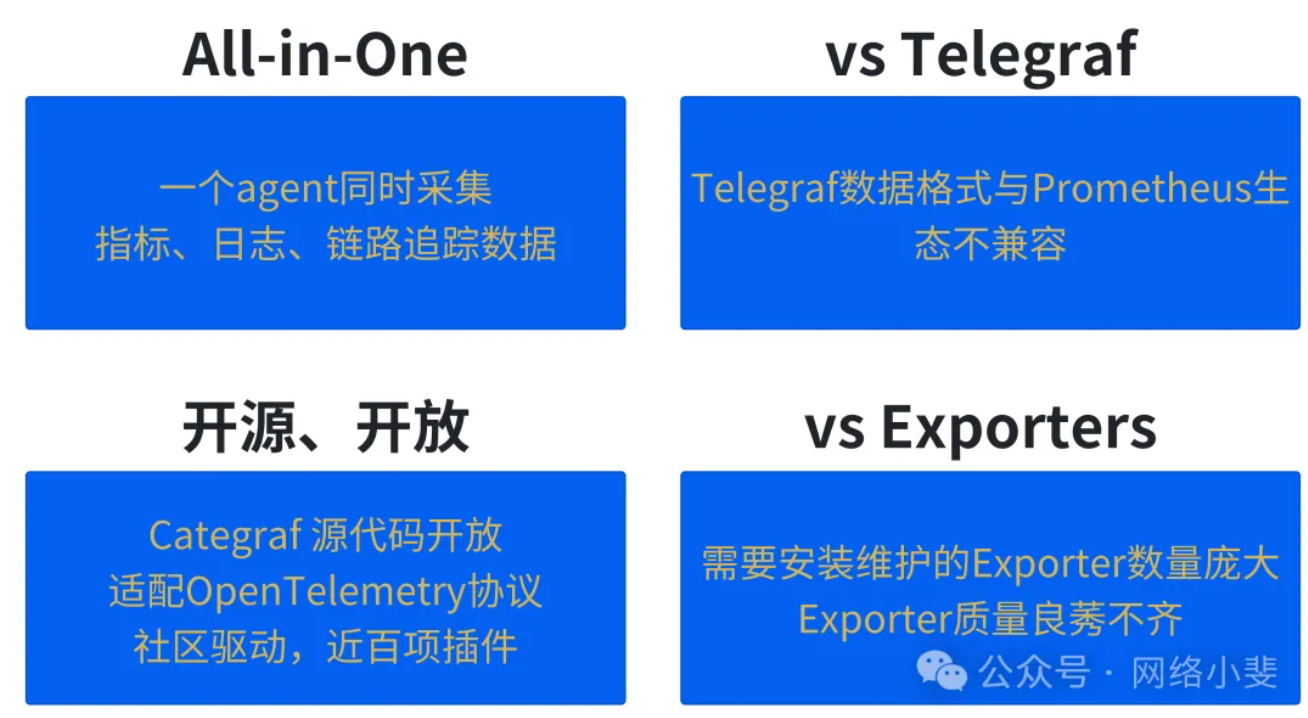

Categraf 采集器是快猫星云开源的一款 All-in-One 采集器；支持指标、日志采集；支持 Tracing 数据的收集；支持物理机、虚拟机、交换机、容器、K8s、多种中间件/数据库的数据采集，支持混合云架构、云原生架构、多云架构。

由于支持 remote_write 写入协议，支持将数据写入 Promethues 、 VictoriaMetrics 、 InfluxDB 等。

说了这么多，上面其实都是 Categraf 的特点，那么 Categraf 基于 SNMP 协议实现的插件和 SNMP Exporter 对比有那些异同呢？

SNMP Exporter 提供了采集配置文件生成器 generate 并可以通过配置文件生成器生成开箱即用的采集配置文件，文件以 yaml 格式文件呈现，当生成自定义的采集配置文件后就可以摆脱 mib 文件的局限，因为配置文件生成器已经通过读取 mib 文件把自定义的指标相关对象的格式数据写入到 yaml 格式采集配置文件中，故即可实现开箱即用。

Categraf 的 SNMP 插件在运行和采集的过程中是需要和采集配置文件、 mib 文件、以及 mib 解析处理工具结合才能得到指标数据。

那分析下来好像 SNMP Exporter 更加方便点，其实并不一定，主要有以下两点区别：

• Categraf 的 SNMP 插件的配置文件编写更方便易懂
• Categraf 支持虚拟表和数据筛选

而 SNMP Exporter 的多表或不同索引表合并和标签插入做不到，只能在 Prometheus 中做合并查询和标签重置。

综合上面两点我强烈推荐使用 Categraf 因为写配置真的很舒服很丝滑，节省了很多调试时间。

那又为何替换 Prometheus ，因为 Categraf 可以通过 remote write 协议把采集的数据推送到 VictoriaMetrics 时序数据库， VictoriaMetrics 提供了 Prometheus remote_write API。

并且 VictoriaMetrics 在性能和扩展性上做了很多优化，在样本数一致的情况下 VictoriaMetrics 比 Prometheus 使用的磁盘空间少 7 倍。

故综上所述，把架构组件全部替换掉。

安装部署

在目标机器部署 Categraf ，只需要 categraf 二进制文件、以及 conf 目录，conf 下有一个主配置文件：config.toml ，定义机器名、全局采集频率、全局附加标签、远程写后端地址等；另外就是各种采集插件的配置目录，以 input. 为前缀，如果某个采集器 xxx 不想启用，把 input.xxx 改个其他前缀，比如 bak.input.xxx ， Categraf 就会忽略这个采集器。

# 进入 /opt 目录下
cd /opt
sudo mkdir -pv categraf
# 下载
curl -L -o categraf-v0.3.57-linux-amd64.tar.gz https://github.com/flashcatcloud/categraf/releases/download/v0.3.57/categraf-v0.3.57-linux-amd64.tar.gz

sudo tar -xzvf categraf-v0.3.57-linux-amd64.tar.gz -C /opt/categraf --strip-components=1

进入目录 /opt/categraf/conf 把 categraf.service 的文件移动到对应系统的目录中，并重新加载启动。

# Ubuntu 22.04.3 LTS
sudo mv /opt/categraf/conf/categraf.service /etc/systemd/system/

[Unit]
Description="Categraf"
After=network.target

[Service]
Type=simple

ExecStart=/opt/categraf/categraf
WorkingDirectory=/opt/categraf

Restart=on-failure
SuccessExitStatus=0
LimitNOFILE=65536
StandardOutput=syslog
StandardError=syslog
SyslogIdentifier=categraf


[Install]
WantedBy=multi-user.target

# 配置生效
sudo systemctl daemon-reload
# 开机自启
sudo systemctl enable categraf.service
# 启动
sudo systemctl start categraf.service
# 状态
sudo systemctl status categraf.service
# 停止
sudo systemctl stop categraf.service
# 重启
sudo systemctl restart categraf.service

启动后，就代表 categraf 部署安装完成了，接下来就是修改配置，然后测试数据采集。

单实例 VictoriaMetrics 部署，集群版文章在此不涉及。

# docker部署
docker pull victoriametrics/victoria-metrics:latest
docker run -it --rm -v `pwd`/victoria-metrics-data:/victoria-metrics-data -p 8428:8428 victoriametrics/victoria-metrics:latest

# 二进制部署
# 进入 /opt 目录下
cd /opt
sudo mkdir -pv victoria-metrics
# 下载
curl -L -o victoria-metrics-linux-amd64-v1.99.0.tar.gz https://github.com/VictoriaMetrics/VictoriaMetrics/releases/download/v1.99.0/victoria-metrics-linux-amd64-v1.99.0.tar.gz
sudo tar -xzvf victoria-metrics-linux-amd64-v1.99.0.tar.gz -C /opt/victoria-metrics

二进制部署完成后，可通过 systemd 管理服务：

# Ubuntu 22.04.3 LTS
sudo vim /etc/systemd/system/victoria-metrics.service

[Unit]
Description=victoria-metrics

[Service]
Type=simple
ExecStart=/opt/victoria-metrics/victoria-metrics-prod -retentionPeriod=30d -storageDataPath=data -selfScrapeInterval=10s
WorkingDirectory=/opt/victoria-metrics
Restart=always

[Install]
WantedBy=mutil-user.target

sudo systemctl daemon-reload
sudo systemctl enable victoria-metrics
sudo systemctl start victoria-metrics

VictoriaMetrics 启动参数说明：

# 设置保留期为30天
-retentionPeriod=30d
# 设置数据保存路径
-storageDataPath=/opt/victoria-metrics/data
# 监听地址
-httpListenAddr=0.0.0.0:8428
# 监控自身数据抓取间隔
-selfScrapeInterval=10s

VM UI界面：http://服务器IP:8428/vmui

Categraf 的全局配置文件：config.toml 需要配置 VictoriaMetrics 远程后端地址，配置如下：

# 编写 vim /opt/categraf/conf/config.toml
[[writers]]
url = "http://<victoriametrics-addr>:8428/api/v1/write"

# 比如部署VictoriaMetrics服务器IP地址为：192.168.100.10
url = "http://192.168.100.10:8428/api/v1/write"

SNMP插件使用

配置 Categraf的 SNMP v2c 版本配置，这里以华三交换机为案例，介绍如何采集和监控网络设备：

• 下载华三交换机的 mib 文件
• 上传并解压 mib 文件到指定路径
• 编写 input.snmp 目录中的配置文件

华三 mib 文件下载路径：

https://www.h3c.com/cn/d_202310/1943062_473262_0.htm

上传并解压华三 mib 文件到指定路径

# 新建mib文件存放目录
sudo mkdir -pv /opt/categraf/mibs
# 上传 Comware_MIB-20240312.zip 到目录/opt/categraf/mibs并解压
# 解压后的目录 分别重新命名为 public目录和private目录

private 是华三私有 mib 文件目录，public 是华三提供的公有 mib 文件目录，私有 mib 文件依赖华三公有 mib 文件。

在目录 input.snmp 中新建采集配置文件，文件命名为：snmp_h3c_switch.toml 配置文件简单示例：

interval = "10s"

[[instances]]
agents = [
    "udp://192.168.100.1",
    "udp://192.168.100.2",
    ...
]

...
# SNMP Agent的版本
version = 2
# SNMP团体名
community = "public"
# 解析处理mib文件的工具
path = ["/opt/categraf/mibs"]
translator = "gosmi"

# 系统启动时间
[[instances.field]]
oid = "1.3.6.1.2.1.1.3.0"
name = "uptime"

# 其他指标
...

当把完整的配置文件写好后，可以开始执行采集配置测试，在执行采集配置测试之前需要说明下配置文件中关于读取 mib 文件工具和 mib 文件路径的设置模式：

Categraf 中的 SNMP 插件使用 gosmi 或 netsnmp 用于解析和处理 SNMP MIB 文件。

• gosmi + path模式
• netsnmp + 环境变量模式(MIBDIRS)

gosmi + path模式 对应在配置文件中的配置就是如下所示：

# 设置mib文件所在的目录即可，gosmi可以扫描两个目录中的mib文件
path = ["/opt/categraf/mibs"]
translator = "gosmi"

netsnmp + 环境变量模式(MIBDIRS) 对应在配置文件中的配置如需所示：

# 不需要path，path是配合gosmi设置扫描加载mib文件的配置
# path = ["/opt/categraf/mibs"]
# 如果不设置translator默认就是使用netsnmp
translator = "netsnmp"

Categraf 中的 SNMP 插件默认不设置，则默认使用 netsnmp + 环境变量模式(MIBDIRS) 方式进行 mib 文件的解析处理，如果设置使用 netsnmp 或者默认不设置，那么都需要配置好 mib 文件目录所在的环境变量，如下所示：

# 临时环境变量
export MIBDIRS="/opt/categraf/mibs/public:/opt/categraf/mibs/private"
# 永久环境变量 编辑 vim /etc/systemd/system/categraf.service
# 在[Service]下添加Environment
Environment="MIBDIRS=/opt/categraf/mibs/public:/opt/categraf/mibs/private"

这里可以看到环境变量必须指定 mib 文件所在的顶级目录，前面说了把华三的 mib 文件分别通过私有和公有划分两个目录，故设置环境变量必须把这两个目录都列举出来，目录路径之间使用冒号分割。

接下来就可以进行指标采集测试：

# 切换目录到categraf目录中
cd /opt/categraf
# 执行categraf命令测试采集snmp
./categraf --test --inputs snmp

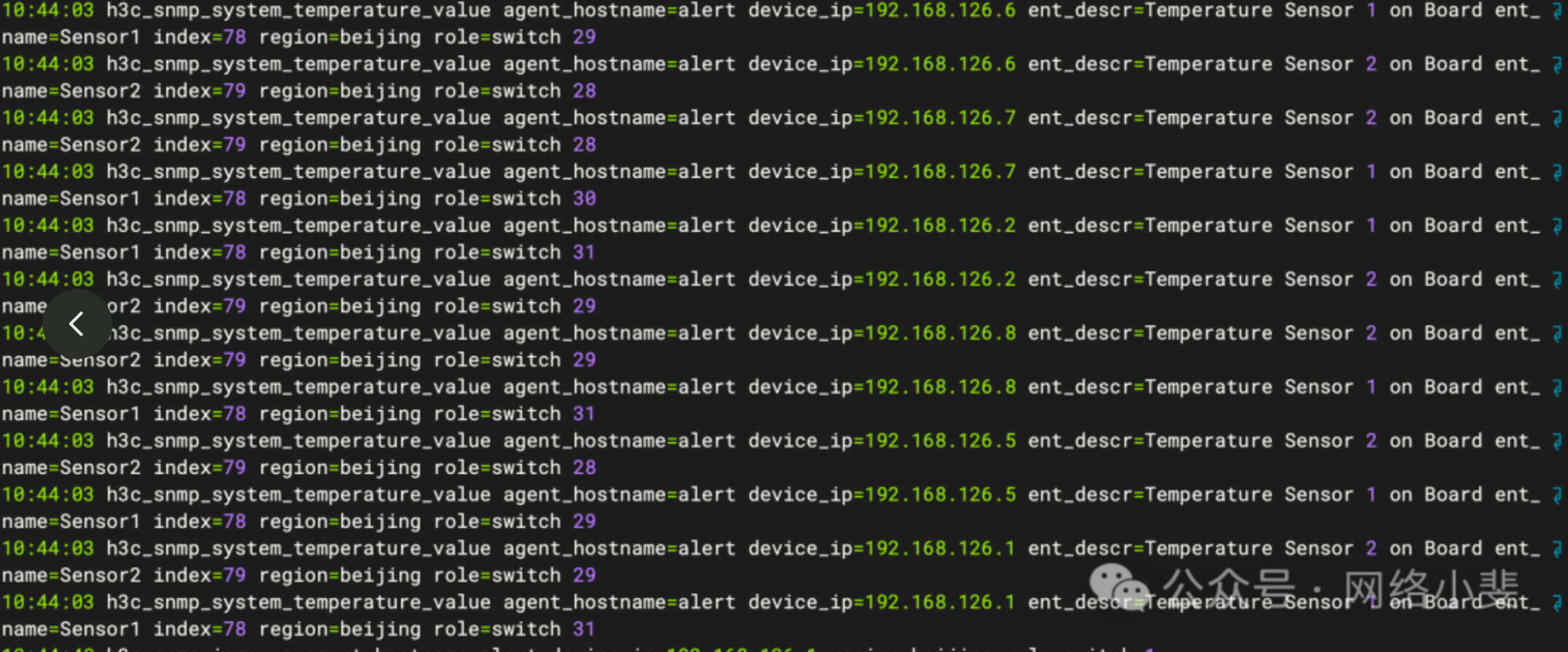

在调试解析处理mib文件的时候，注意查看命令测试打印输出的信息，可以发现一些错误，至于使用那个可以看B站视频说明选择使用，这里我使用 gosmi模式 采集交换机设备数据信息日志如下：

 现在打开VMUI界面，查看指标数据：

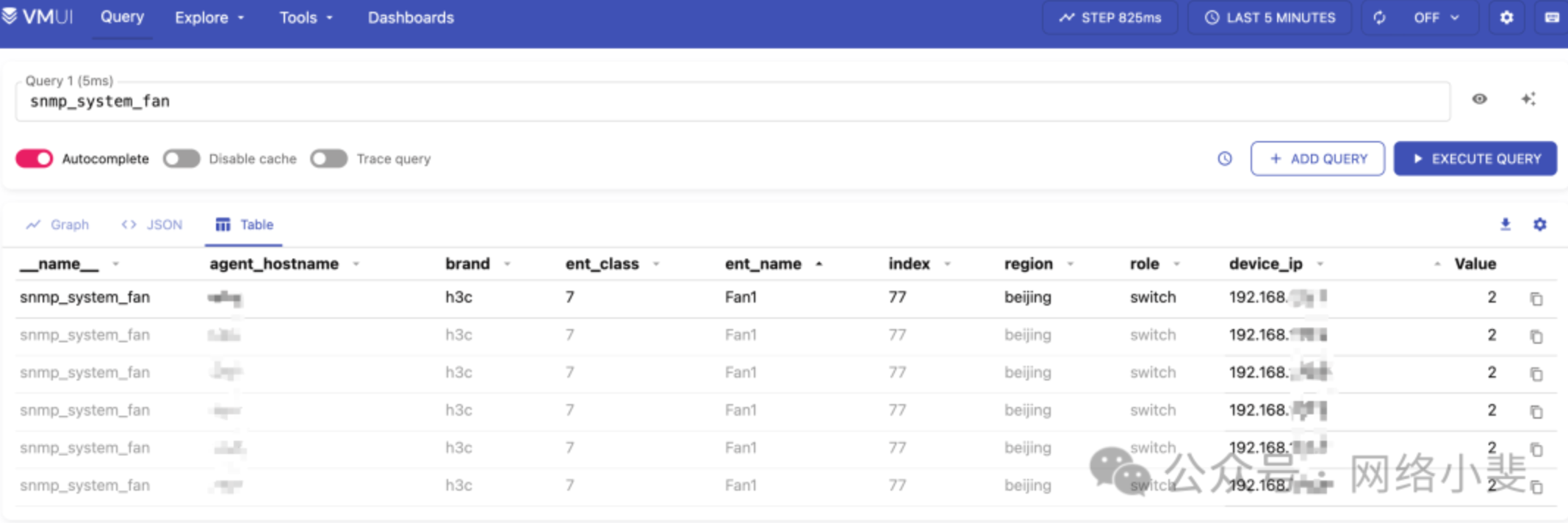

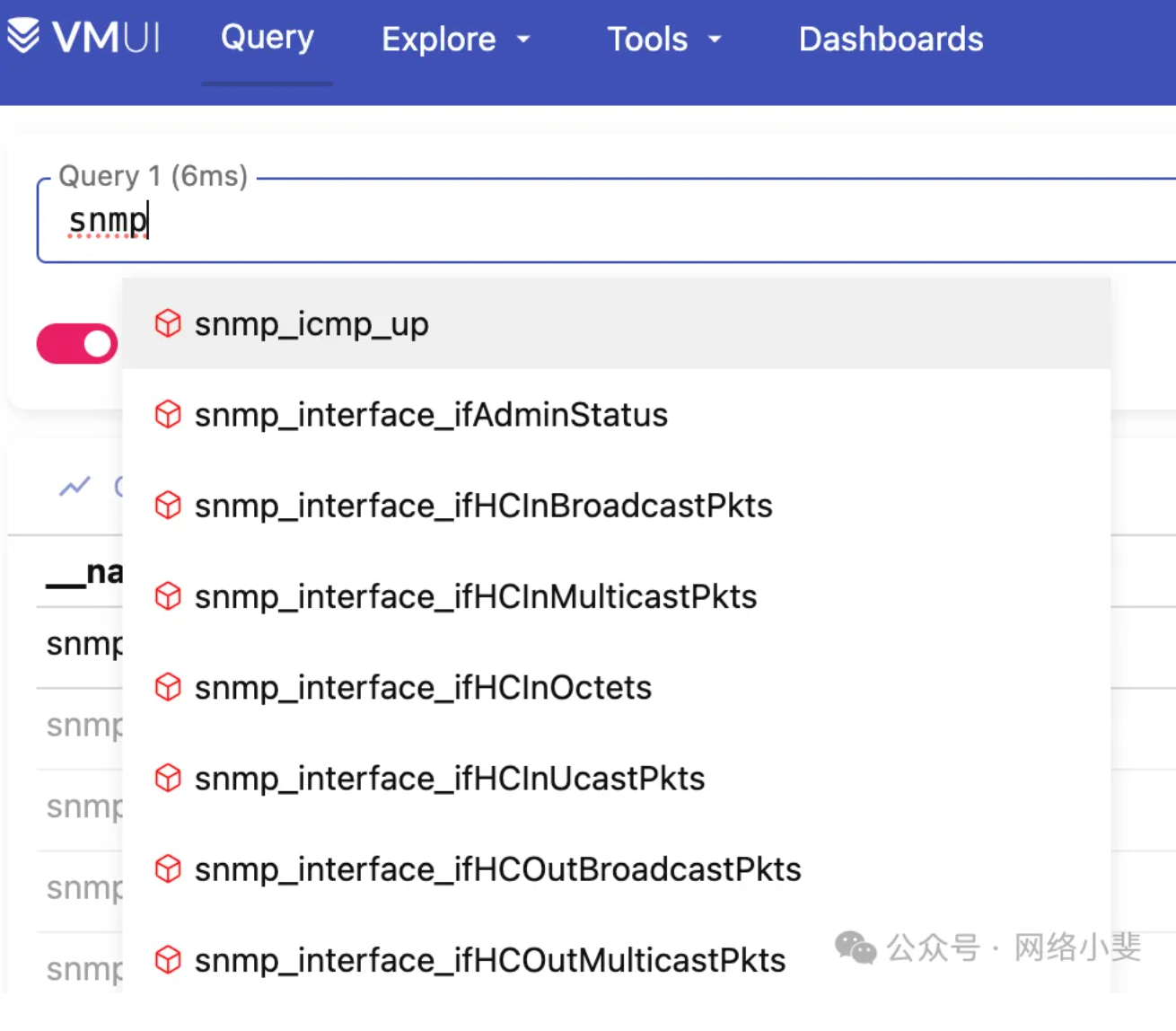

 点击开启Autocomplete，在查询框中输入指标前缀查看 Categraf 采集的指标是否都写入到VictoriaMetrics 中，查看交换机风扇指标：

数据可视化

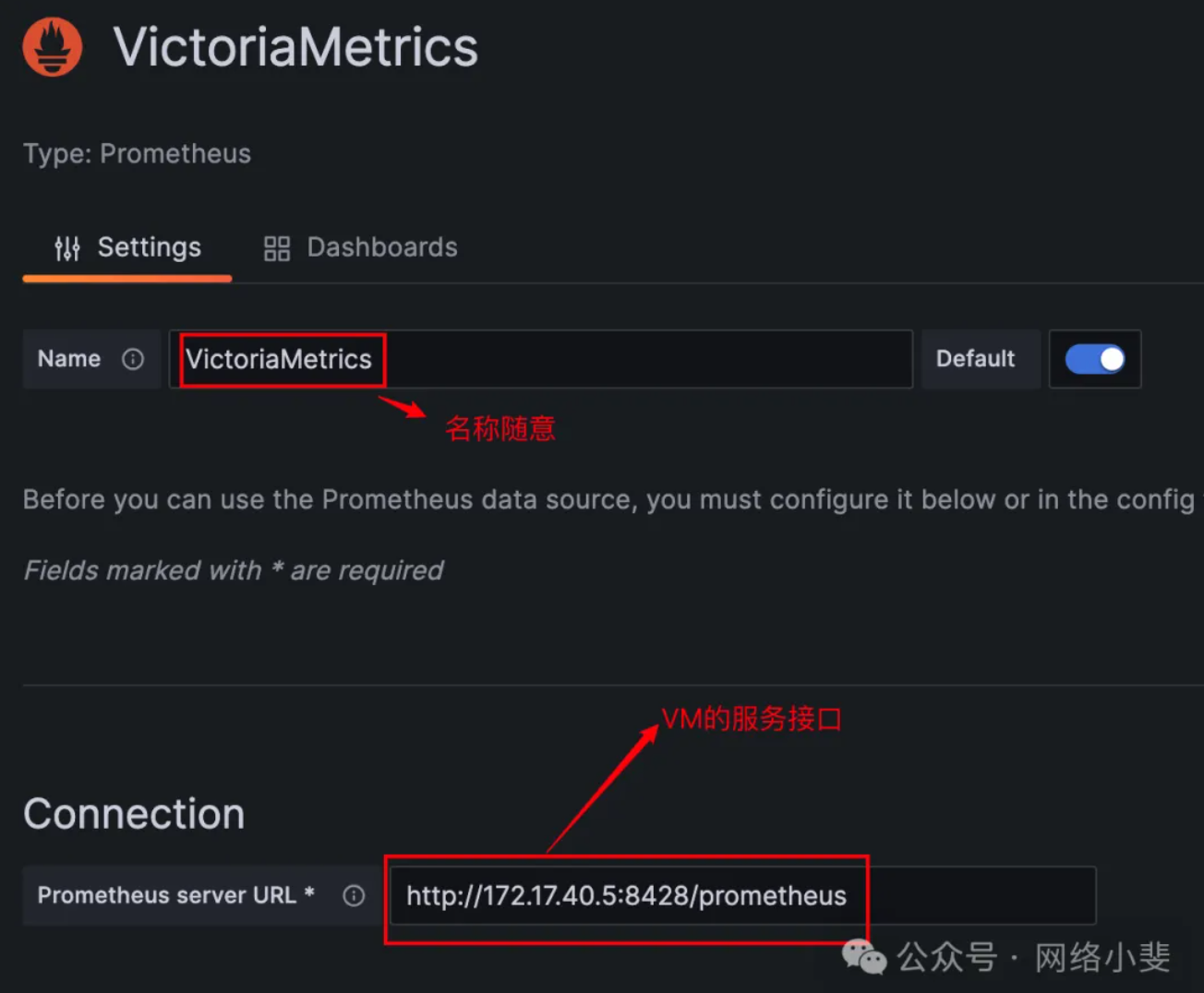

当在 VictoriaMetrics 中查询到交换机指标后，就可以切换到 Grafana 中配置数据源和编写仪表板，如下所示：

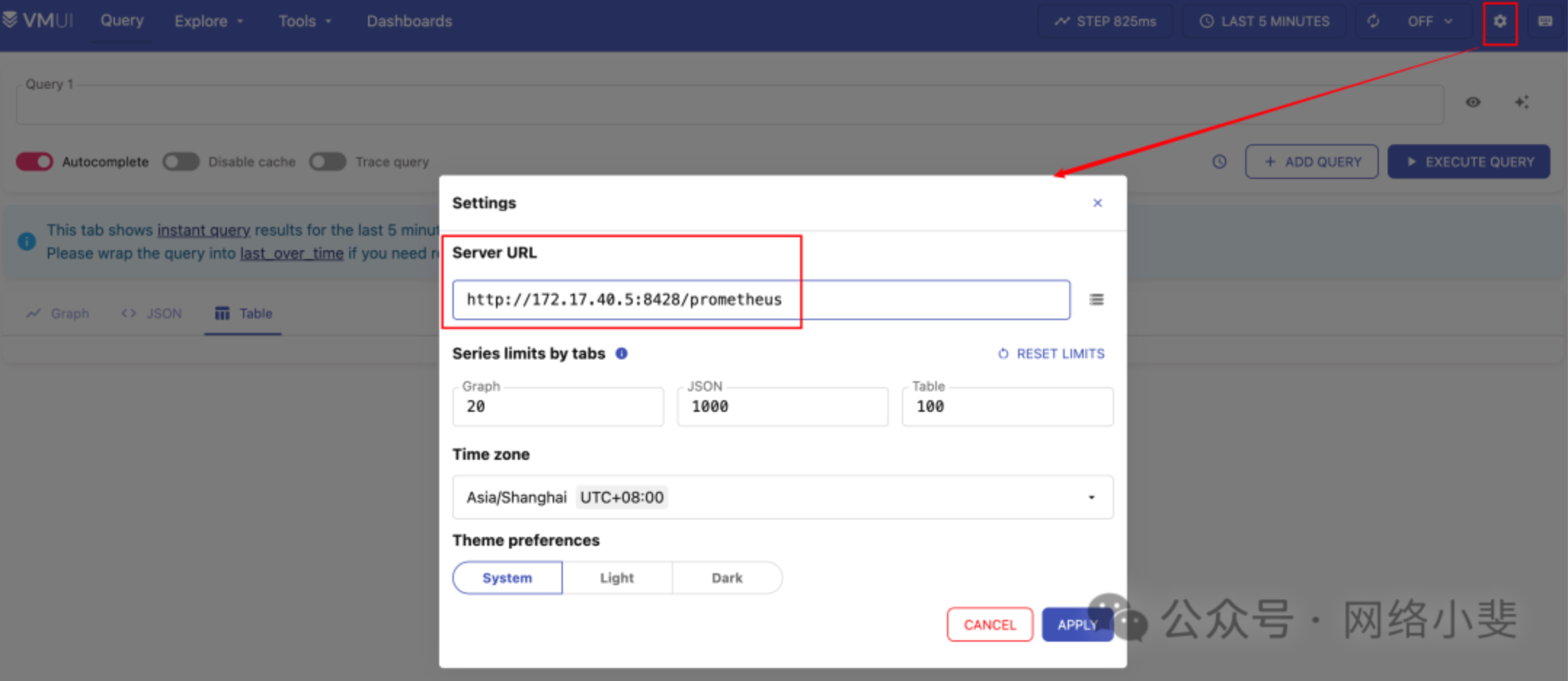

 VictoriaMetrics 的 Server URL 可以在VMUI界面的设置中查看：

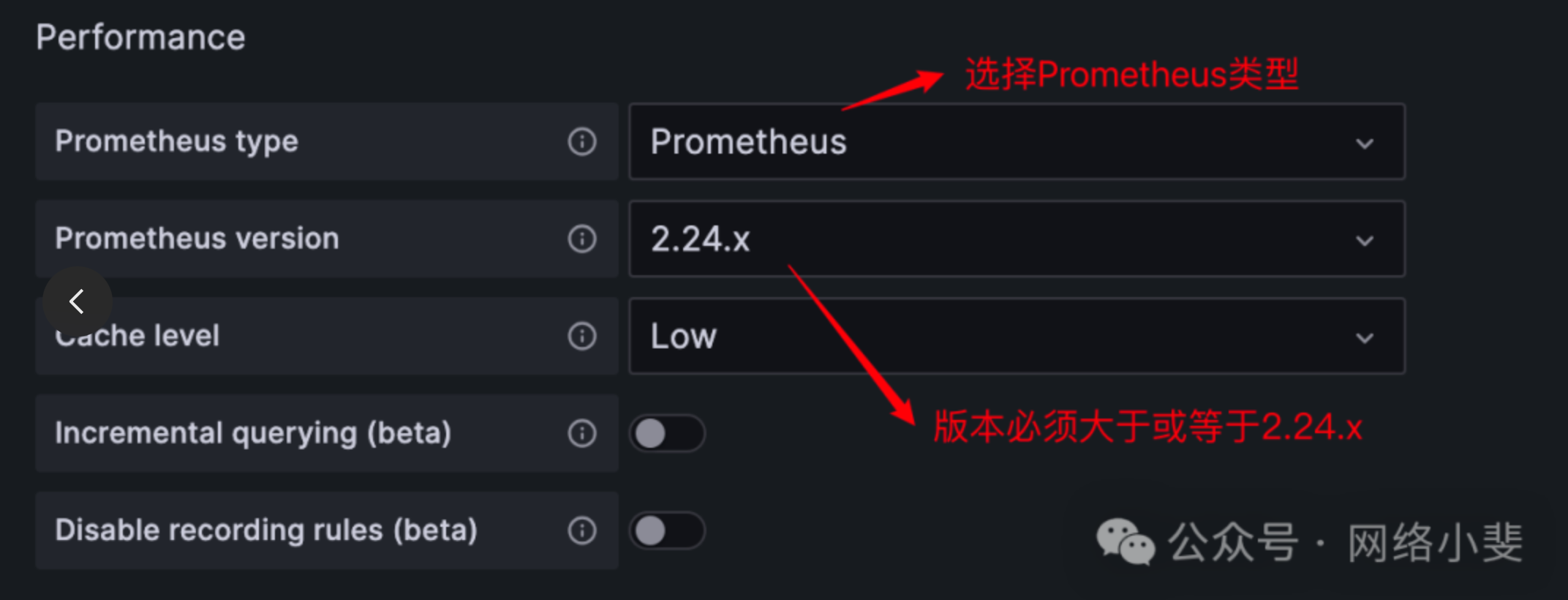

 尤其要注意 Prometheus 类型的版本选择，如下所示：

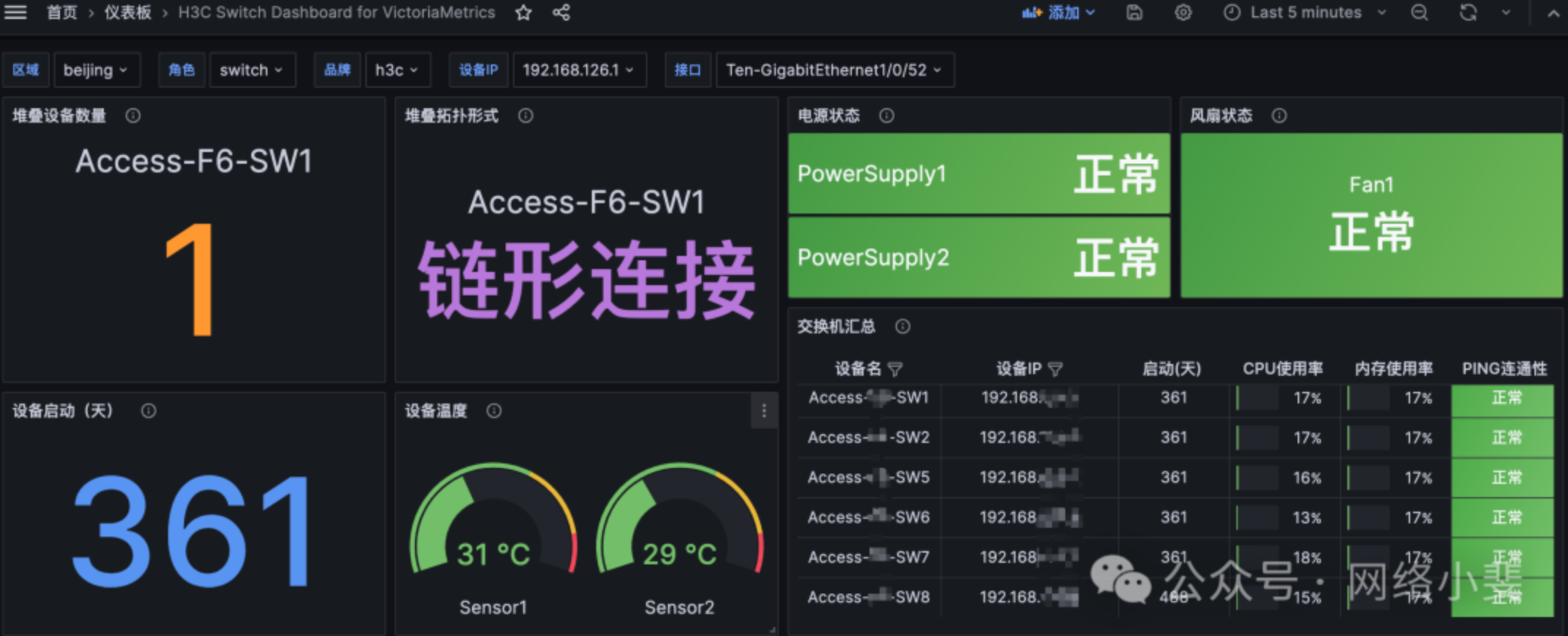

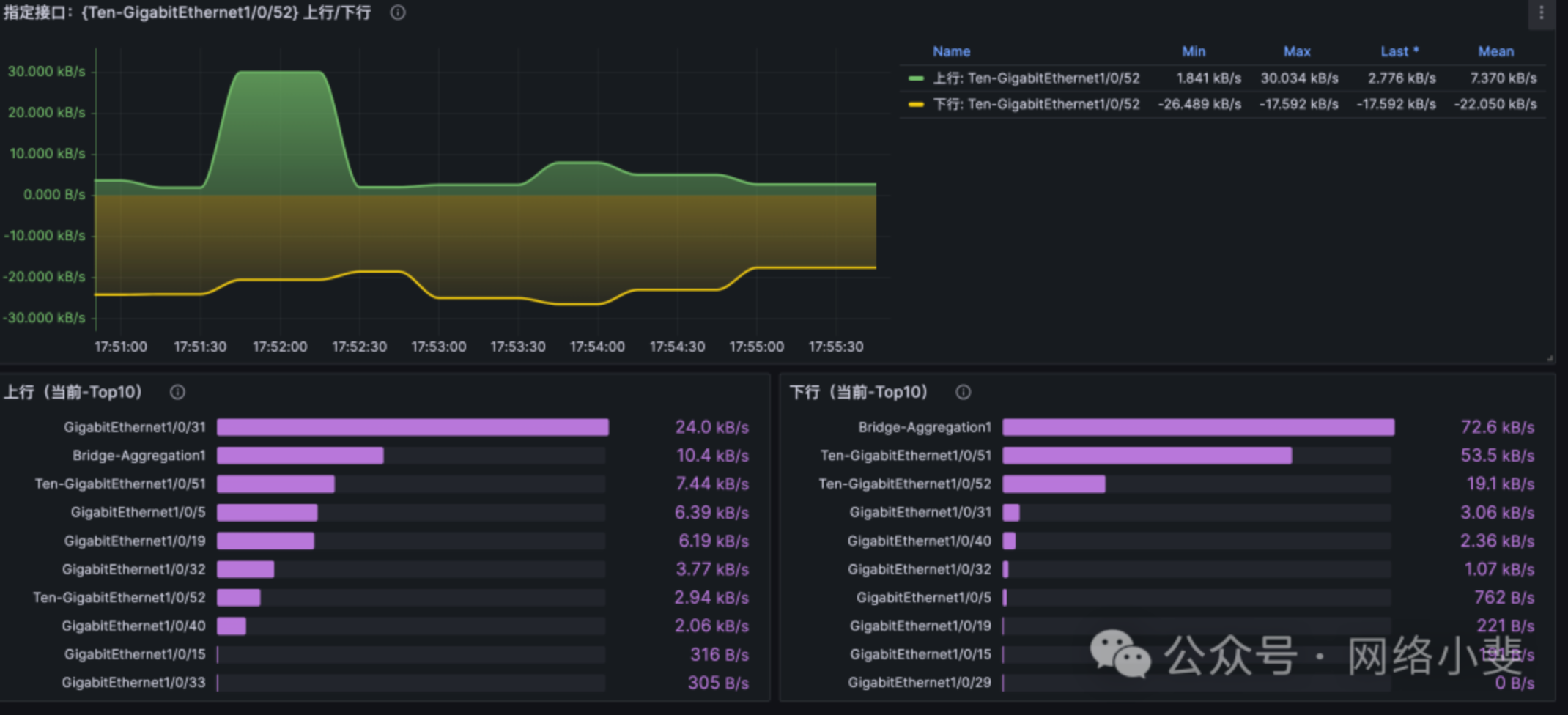

 最终仪表板数据如下所示：
