1、设置通讯口
通讯口:
通讯端口(COM1: RS-232, COM2: RS-485, COM3: RS-485)支持 MODBUS ASCII/RTU 通讯格式,
选择 RTU 通讯格式时, 通讯格式的 数据长度 须选择 8。 COM2, COM3 速率最高可达 921kbps。
COM1, COM2, COM3 可同时使用。
若是通讯口为 USB,则不支持主站通讯功能。
COM1:
可做为主站或从站,支持 ASCII/RTU 通讯格式,可调整波特率,速率最高可达 115200 bps,及修改
数据位长度 ( Data bits, Parity bits, Stop bits )。

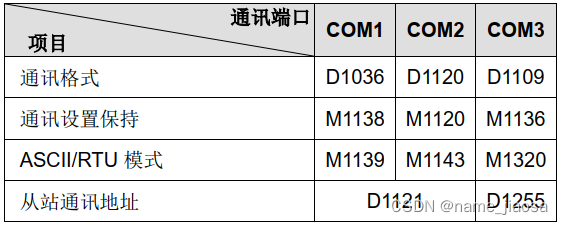

D1036: COM1 (RS-232) PLC 的主站/从站通讯协议 。
COM2:
可做为主站或从站,支持 ASCII/RTU 通讯格式,可调整波特率,速率最高可达 921kbps,及修改数
据位长度 ( Data bits, Parity bits, Stop bits )。
D1120: COM2 (RS-485) PLC 的主站/从站通讯协议
COM3:
可做为主站或从站,支持 ASCII/RTU 通讯格式,可调整波特率,速率最高可达 921kbps,及修改数
据位长度 ( Data bits, Parity bits, Stop bits )。
D1109: COM3 (RS-485) PLC 的主站/从站通讯协议。

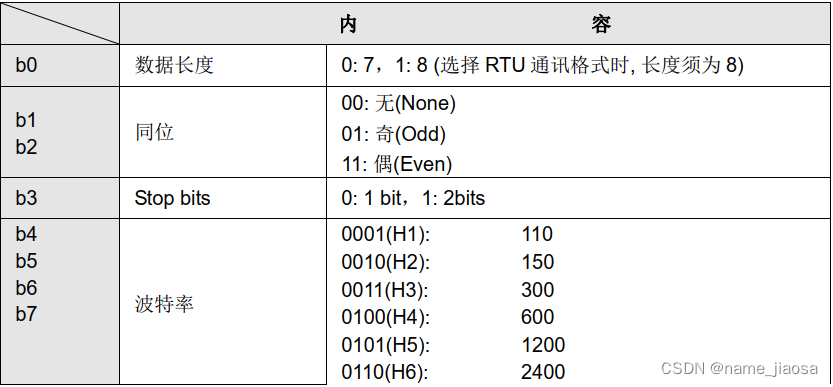

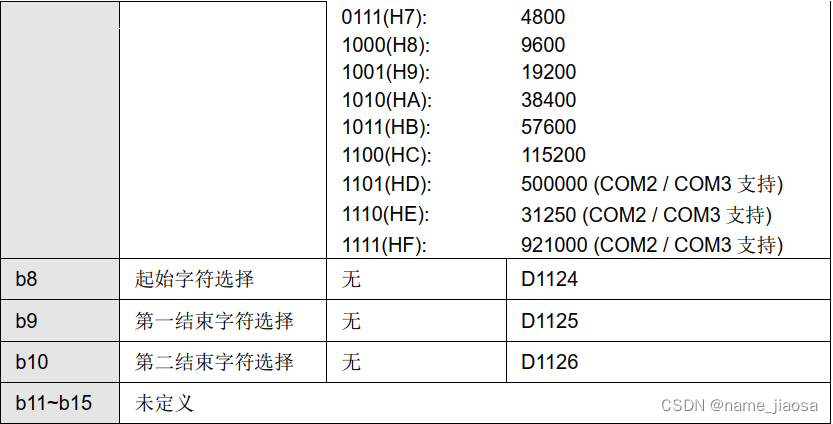

协议格式:
案例:

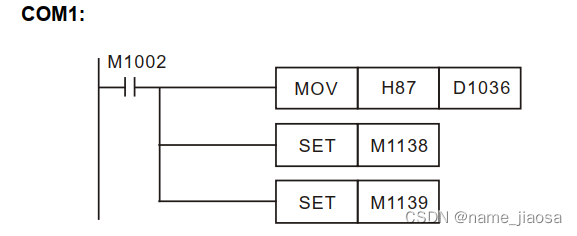

COM1通讯格式修改
通讯格式为 RTU mode, 9600bps, 8 data bits, even parity, 1
stop bits (9600, 8, E, 1)。
M1139 置位 RTU模式
H87 10000111 (9600, 8, E, 1)。
H90 10010000 (19200, 8, N, 1)。
