什么是ADC测试,能进行自动化测试吗?

ADC测试是一种电子测试方法,用于评估模拟-数字转换器的性能。ADC(模数转换器)是一种将模拟信号转换为数字信号的电子器件。在ADC测试中,会施加一个已知的模拟信号到ADC的输入端,然后测量其数字输出,通过比较输入信号和输出信号之间的差异,可以判断ADC的性能和精度是否符合要求。

ADC测试可以进行ATE(自动测试设备)测试。ATE测试是一种自动化测试技术,用于对半导体芯片进行快速、准确的检测和分析。在ADC测试中,可以使用ATE测试设备提供时钟信号和输入模拟信号,并自动记录ADC的动态参数如SNR、SINAD、SFDR等测试结果。通过对比不同条件下测得的ADC测试结果,可以验证信号抖动对ADC测试结果的影响。

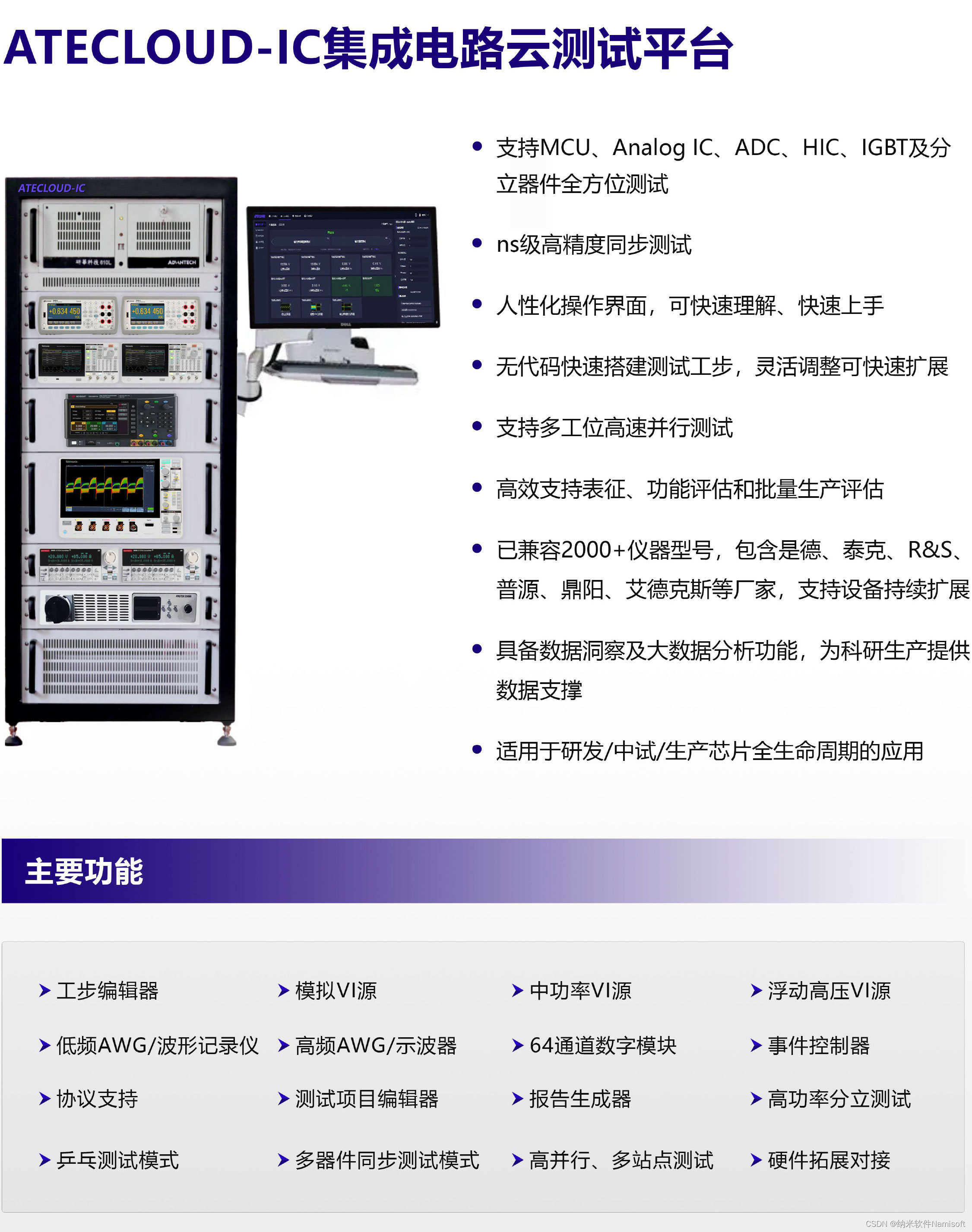

ATECLOUD进行ADC测试的优势:

支持MCU、Analog IC、ADC、HIC、IGBT及分立器件全方位测试;

ns级高精度同步测试;

人性化操作界面,可快速理解、快速上手;

无代码快速搭建测试工步,灵活调整可快速扩展;

支持多工位高速并行测试;

高效支持表征、功能评估和批量生产评估;

已兼容2000+仪器型号,包含是德、泰克、R&S普源、鼎阳、艾德克斯等厂家,支持设备持续扩展;

具备数据洞察及大数据分析功能,为科研生产提供数据支撑;

适用于研发/中试/生产芯片全生命周期的应用。

ATECLOUD-IC测试仪器及配件

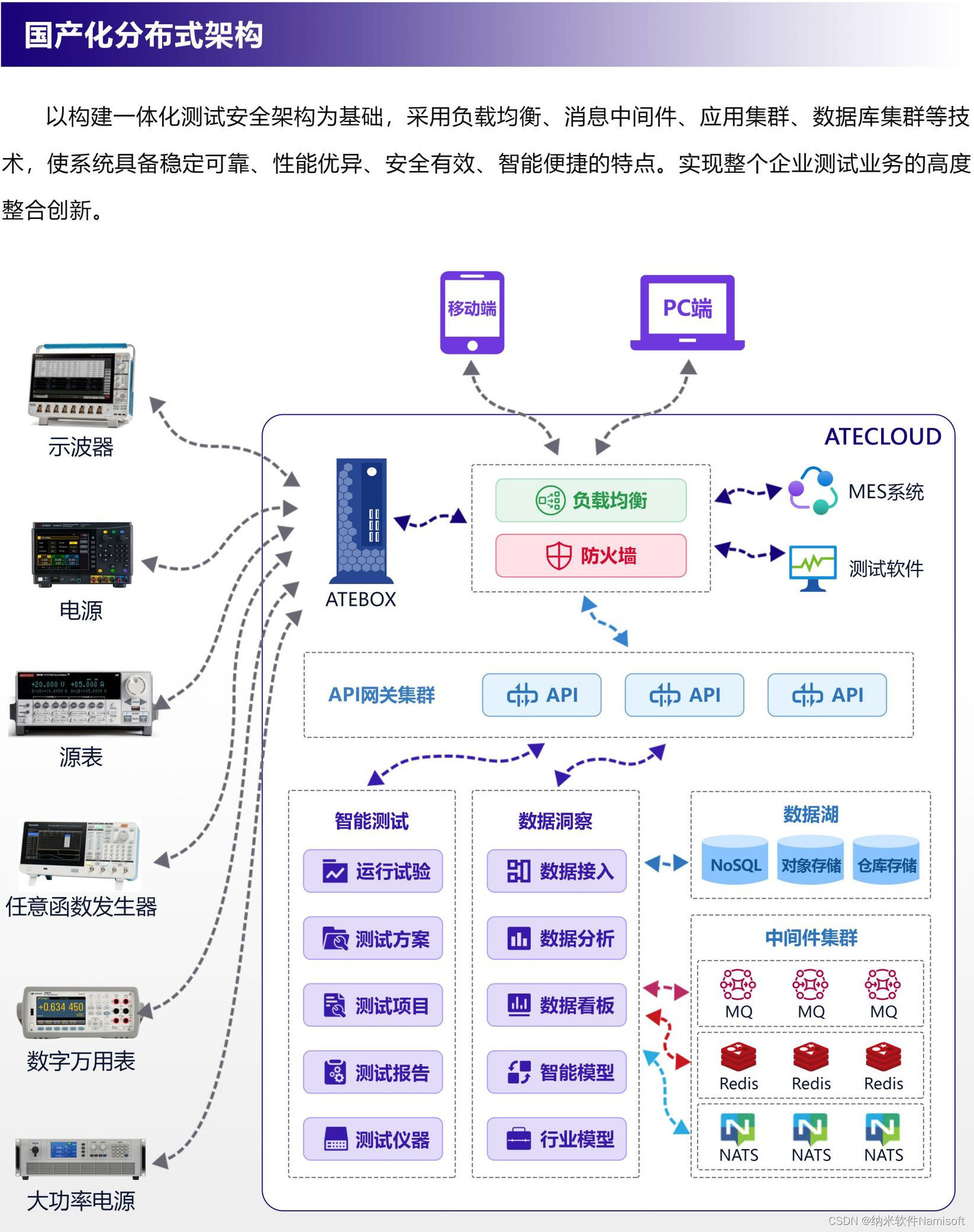

系统通过GPIB、RS232、LAN、USB等多种通讯方式集成多种类测试仪器,系统兼容多种品牌仪器型号,全面降低企业产品测试成本,提高产品测试效率,测试数据智能分析,全面提高企业产品生产质量。

用户仪器可自由选型:兼容2000多种不同厂家、型号的仪器,不会被固定硬件限制选择,经济适用。

ATECLOUD-IC功能介绍:

快速方案搭建,一键运行测试;

● 支持多种测试项目配置并可重复使用,批量测试;

● 自动存储测试数据和图片数据;

● 具有设备自检功能,提示甲方设备离线或不存在;

● 测试过程实时观测,自动判别产品是否合格。

  • 0
    点赞
  • 0
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
FPGA工程的自动化测试是指利用自动化的测试解决方案来对FPGA设计进行测试和验证的过程。这个过程可以帮助工程团队缩短测试时间并提高测试的准确性。在Medtronic公司的案例中,他们的测试工程团队使用了自动化的HV电击器测试解决方案,通过LabVIEW FPGA和NI智能DAQ硬件来实现模块之间的通讯,并且能够分别测试不同种类的产品。这种自动化测试方案可以极大地提高测试效率和整体产品质量。 在FPGA工程的自动化测试中,通常需要设计适合的工程环境。这可以参考Alinx提供的相关工程示例,如ADC示波器和PL端RS485测试。在Vivado平台上完成硬件部分的设计,并通过输入端口连接ADC/DAC数据、串口接收端和采样时钟,并通过输出端口连接串口发送端和使能端。这样可以实现硬件和软件之间的交互,使得软件编程成为可能。 在具体的FPGA开发板中,通常会提供可编程逻辑(PL)端和信号处理系统(PS)端,分别执行硬件和软件编辑功能。双通道ADC和DAC直接与开发板相连,通过扩展槽进行数据输入输出。在PL端完成底层计算,并通过直接内存获取(DMA)将PL端数据送入PS端,最终转换为数据直接输出和串口控制指令输出。开发人员可以使用Vivado和Vitis进行PL和PS端的开发。 综上所述,FPGA工程的自动化测试是通过利用自动化的测试解决方案对FPGA设计进行测试和验证的过程。这个过程可以提高测试效率和准确性,并且需要设计适合的工程环境和选择合适的开发工具。<span class="em">1</span><span class="em">2</span><span class="em">3</span>
