地图中矢量数据和栅格数据文件内容的解析。今天我们分析一下：
1、矢量数据和栅格数据的区别

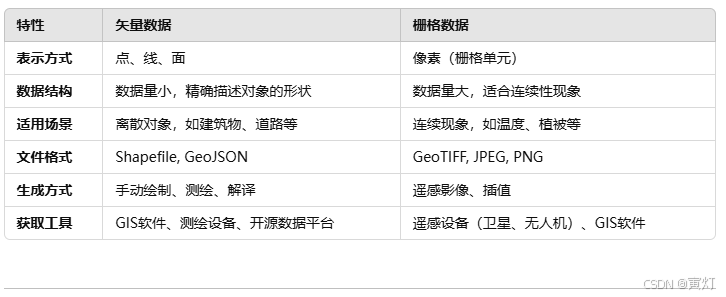

1)两者区别
2）矢量数据 (Vector Data)
定义：
- 矢量数据使用点、线、面来表示地理实体的形状和位置。
- 例如：道路可以表示为线、建筑物边界可以表示为多边形，特定位置可以表示为点。
特性：
- 精度高：能够精确描述地理对象的形状和边界。
- 文件大小通常较小，尤其适合表示离散的、具有明确边界的地理对象。
- 每个矢量对象（点、线、面）可以携带丰富的属性信息，如名称、类型等。
适合的业务场景：
- 适合表示离散的、明确边界的对象，例如建筑物、道路、河流、行政边界等。
- 多用于地图展示、路径规划、地理查询等业务场景。
获取工具：
- 手动绘制：使用GIS软件（如ArcGIS、QGIS）在已有底图上进行手动绘制。
- 测绘工具：使用GPS、全站仪等测绘设备获取坐标数据。
- 遥感解译：使用遥感图像解译、分类后生成矢量数据。
- 开放数据：从开源地理数据平台（如OpenStreetMap）获取。
生成方法：
- 在GIS软件（如ArcGIS、QGIS）中，通过手动绘制、坐标导入、遥感解译、导入外部数据等方式生成矢量文件。
- 矢量数据格式通常为Shapefile (.shp) 或GeoJSON等。
3） 栅格数据 (Raster Data)
定义：
- 栅格数据使用像素（栅格单元）表示地理信息，每个像素包含颜色或数值信息，表示地表信息。
- 例如：遥感影像、卫星图片、地形高程数据都可以以栅格数据的形式存在。
特性：
- 数据量大：栅格数据分辨率越高，文件越大。
- 空间分辨率取决于像素大小，每个像素的数值可以表示不同的信息（如地表温度、植被覆盖率等）。
- 适合表示连续变化的地理现象，例如温度分布、土地利用类型、高程等。
适合的业务场景：
- 适合表示连续分布、难以用矢量描述的现象，例如气温、降水量、地形高程等。
- 常用于遥感影像分析、环境监测、地形分析等业务场景。
获取工具：
- 遥感卫星、无人机：获取地表影像或高程数据。
- 地图服务提供商：如Google Earth、NASA等提供的开放遥感影像数据。
- 地理测量设备：例如使用LiDAR（激光雷达）测量获取地形栅格数据。
生成方法：
- 遥感影像采集：使用遥感设备（卫星、无人机等）拍摄影像。
- GIS软件（如ArcGIS、QGIS）：可以将离散的点数据（如高程点）插值生成栅格数据。
- 栅格数据格式通常为GeoTIFF (.tif) 或JPEG、PNG等。
4）怎样生成矢量数据和栅格数据的原始文件
1)矢量数据生成：
- 手动绘制：在 GIS 软件中通过手动绘制多边形、线条、点等创建。
- 导入坐标数据：从 GPS 或测量数据中导入坐标，生成点、线、面数据。
- 遥感解译：利用遥感影像在 GIS 软件中手动或自动解译后生成矢量图层。
- 数据导出：通过数据转换工具将其他格式的空间数据导出为 Shapefile、GeoJSON 等格式。
2)栅格数据生成：
- 遥感设备采集：卫星或无人机拍摄地表影像后，数据会存储为 GeoTIFF、JPEG 等栅格格式。
- 栅格化矢量数据：在 GIS 软件中将矢量数据栅格化（例如将土地利用数据栅格化，生成土地利用栅格图层）。
- 插值算法：将离散的点数据（例如地形高程点）通过插值算法生成连续的栅格数据，常用于生成数字高程模型（DEM）。
- 数据下载：从遥感或 GIS 数据平台下载现成的栅格影像，如 NASA、ESA 等机构提供的卫星影像。
2、矢量文件目录
1)Shapefile 文件名称介绍
Shapefile 是一种常见的 GIS 矢量数据格式，由多个文件组合而成。每个文件有不同的作用：

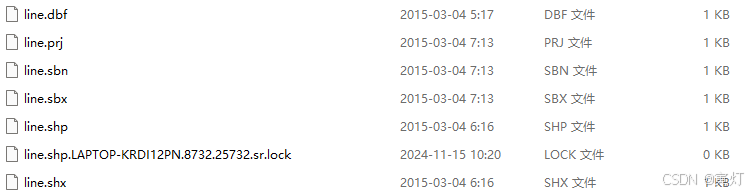

- .shp：主文件，存储地理图形数据（几何形状），例如点、线、多边形等。可以使用 GIS 软件（如 ArcGIS、QGIS）打开 .shp 文件。它们会加载 .shp 文件中存储的地理图形数据，并与其他相关文件（如 .shx、.dbf）一起展示完整的地图数据。Python 中的
geopandas或pyshp（shapefile）库也可以用于读取和处理 .shp 文件的数据。例如：import geopandas as gpd shp_file = gpd.read_file("path/to/your/file.shp") print(shp_file.head()) - .shx：索引文件，提供 .shp 文件中几何数据的索引，用于快速访问图形数据。
- .dbf：属性文件，以 dBASE 表格的格式存储属性数据，每个图形对象（如一个点或一个多边形）都可以有多个属性（例如名称、类型等）。在 GIS 软件中打开 .shp 文件时，属性数据会自动从 .dbf 文件中读取并显示在属性表中。Python 的
pandas库可以读取 .dbf 文件内容：import pandas as pd from simpledbf import Dbf5 # 安装 simpledbf 库 dbf = Dbf5("path/to/your/file.dbf") df = dbf.to_dataframe() print(df.head()) - .prj：投影文件，描述 .shp 文件中数据的投影和坐标系统信息，例如坐标系、投影方式等。：.prj 文件是文本文件，记录投影坐标系信息，可以直接用文本编辑器（如 Notepad、VS Code）打开查看。
- .sbn 和 .sbx：空间索引文件，用于加快空间数据的查询速度。一般不需要用户直接查看。它们是二进制文件，不适合手动读取。
- .lock：锁定文件，当 .shp 文件正在被 ArcGIS 编辑时生成，防止文件被其他程序修改。
2)line.pri文件里内容的详细解释
这是一个用于描述坐标系统的 PROJCS（投影坐标系统） 定义字符串，其中包含了多个参数，分别定义了地理坐标系、投影方式和各种投影参数。以下是各部分的详细解释：
1. PROJCS（"China_Lambert_Conformal_Conic"）
投影坐标系统名称：China_Lambert_Conformal_Conic，表示这个投影系统使用的是 Lambert Conformal Conic（兰伯特投影）并且是专门为中国定制的。
2. GEOGCS（"GCS_Beijing_1954"）
地理坐标系统名称：GCS_Beijing_1954，表示这个投影系统基于 北京 1954 地理坐标系。
3. DATUM（"D_Beijing_1954"）
基准面名称：D_Beijing_1954，表示该地理坐标系的基准面是 北京 1954 基准面。基准面定义了地球的模型形状及尺寸。
4. SPHEROID（"Krasovsky_1940", 6378245.0, 298.3）
椭球体名称：Krasovsky_1940，基于 克拉索夫斯基 1940 椭球体。
长半轴（6378245.0）：地球椭球的长半轴长度，以米为单位，表示地球模型的尺寸。
扁率倒数（298.3）：椭球的扁率倒数，表示地球模型的形状。扁率越大表示地球越扁平。
5. PRIMEM（"Greenwich", 0.0）
本初子午线名称：Greenwich，表示采用 格林尼治子午线 作为零度经线。
经度偏移（0.0）：表示经度偏移量为 0，基准子午线在格林尼治子午线。
6. UNIT（"Degree", 0.0174532925199433）
角度单位：Degree，表示经纬度使用 度 作为单位。
弧度值（0.0174532925199433）：1 度对应的弧度数值，用于从度到弧度的转换。
7. PROJECTION（"Lambert_Conformal_Conic"）
投影名称：Lambert_Conformal_Conic，使用的是 兰伯特正形圆锥投影。这种投影适合在南北方向距离较大的区域中使用，比如中国大陆。
8. PARAMETER（"False_Easting", 0.0）
假东距（False Easting）：0.0 米。表示原点的东向位移，用于将投影坐标系的原点平移。常用于避免坐标出现负值。
9. PARAMETER（"False_Northing", 0.0）
假北距（False Northing）：0.0 米。表示原点的北向位移，用于将投影坐标系的原点平移。
10. PARAMETER（"Central_Meridian", 105.0）
中央经线（Central Meridian）：105.0 度，表示投影的中央经线，也就是投影的纵轴对齐的经度。这条线上的变形最小。
11. PARAMETER（"Standard_Parallel_1", 30.0）
第一标准纬线（Standard Parallel 1）：30.0 度。兰伯特正形圆锥投影使用两个标准纬线，这些纬线处无纬度变形。
12. PARAMETER（"Standard_Parallel_2", 62.0）
第二标准纬线（Standard Parallel 2）：62.0 度。与第一标准纬线一起定义了锥体切割地球的两个位置，从而减小了图形的整体变形。
13. PARAMETER（"Latitude_Of_Origin", 0.0）
原点纬度（Latitude of Origin）：0.0 度。投影的原点纬度，通常是赤道或该地区的中心纬度。
14. UNIT（"Meter", 1.0）
单位：Meter，在投影平面上使用米作为距离单位。
单位比例（1.0）：1 米等于 1 投影坐标单位。
这个坐标系统定义了一个基于北京 1954 基准面的 兰伯特正形圆锥投影，适合用于中国地区。
3、GeoTIFF 文件目录

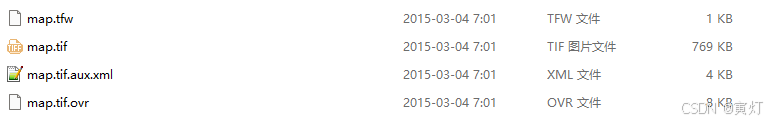

1)GeoTIFF 文件介绍
GeoTIFF 文件是一种包含地理信息的栅格数据格式，通常用于存储遥感影像或底图。
- .tif：存储图像数据的主要文件，包含栅格图像。包含图像数据以及地理空间元数据（例如投影、坐标系统、像素分辨率等），可以直接在 GIS 软件中加载并显示在正确的地理位置。
- .tfw：世界文件，提供栅格图像在地图坐标系中的位置信息（如坐标和比例），用于将栅格图像正确定位到地图上。
- .aux.xml：辅助 XML 文件，通常由 GIS 软件自动生成，包含额外的元数据信息，如坐标系统、数据范围等。文件是一个 XML 格式的辅助文件，有GeoTIFF 文件（
map.tif）的统计和元数据信息。这些信息帮助 GIS 软件更高效地显示和处理图像数据。 - .ovr：缩略图文件或多分辨率图像，用于快速预览和渲染大图像数据时加速加载。
2)map.tfw 文件内容解析
map.tfw 文件是一个 世界文件（World File），通常用于与 TIFF 图像（如 map.tif）一起使用，以定义图像在地理空间中的位置和比例。这个文件包含六个参数，每行一个数值，具体定义了图像坐标系与地理坐标系之间的转换关系。
1.0027460000
0.0000000000
0.0000000000
-1.0027460000
1289011.3029759917
4077526.6678931126
参数解释
这六个参数按照它们的顺序，解释如下：
-
第 1 行：
1.0027460000- X 方向像素大小（X Scale）：每个像素在 X 方向上的实际大小（单位为米或与地图单位一致）。
- 这个值表示图像每个像素在地理空间中的宽度。
-
第 2 行：
0.0000000000- 行旋转角度（Rotation about the Y-axis）：用于旋转图像。若图像未旋转则此值为 0。
- 在这个文件中，这个值为 0，表示图像没有在 Y 轴上旋转。
-
第 3 行：
0.0000000000- 列旋转角度（Rotation about the X-axis）：用于旋转图像。若图像未旋转则此值为 0。
- 在这个文件中，这个值为 0，表示图像没有在 X 轴上旋转。
-
第 4 行：
-1.0027460000- Y 方向像素大小（Negative Y Scale）：每个像素在 Y 方向上的实际大小（通常取负值）。
- 这里的值是 -1.0027460000，表示每个像素在 Y 方向上的高度，并且由于 TIFF 图像通常从上到下绘制，所以这里是负值。
-
第 5 行：
1289011.3029759917- X 方向的左上角坐标（X-coordinate of the upper left corner）：图像左上角在地理空间的 X 坐标。
- 这个值表示图像左上角的位置在地图坐标系统中的东向位置。
-
第 6 行：
4077526.6678931126- Y 方向的左上角坐标（Y-coordinate of the upper left corner）：图像左上角在地理空间的 Y 坐标。
- 这个值表示图像左上角的位置在地图坐标系统中的北向位置。
参数的作用
这些参数定义了图像的空间范围和位置，使得 GIS 软件可以将图像正确地叠加在地理坐标系统中。具体作用如下：
- 参数 1 和 4 定义了每个像素的大小，从而确定图像的比例。
- 参数 2 和 3 用于处理图像的旋转，但在大多数情况下它们是 0，表示没有旋转。
- 参数 5 和 6 给出了图像左上角的位置，从而确定了图像在地图上的位置。
举例说明
假设图像有 1000 × 1000 个像素，根据这些参数，GIS 软件能够计算出图像的地理范围。比如，如果图像左上角在地理坐标 (1289011.3, 4077526.7)，每个像素宽度为 1.002746 米，则图像覆盖的宽度和高度可以通过像素大小和像素数计算出来。这些信息一起让软件能够将 map.tif 精确定位到地图上的指定位置。
4、MXD 文件解释
mxd：这是 ArcGIS 的地图文档文件，存储地图布局、图层顺序、符号样式等，但不包含实际的数据文件本身。它是一个配置文件，用于保存 ArcGIS 地图项目的设计。mxd 文件是 ArcGIS 的专用文件，主要用于保存地图布局，可以用 ArcGIS Desktop 查看和编辑。对于查看内容，但没有 ArcGIS 软件的情况，可以使用 ArcGIS 的 arcpy 工具将 .mxd 文件转换为其他格式。比如将 .mxd 转换为 PDF、HTML 等格式用于查看，但需要 ArcGIS 环境和授权。
5、
到此，地图中矢量数据和栅格数据文件内容的解析完成，后面我们分析ArcGis处理地图数据的流程，敬请期待！
