国产电容式触控IC的工作原理及应用

国产电容式触控IC采用CMOS工艺，内建稳压和驱动电路，具有高可靠性、高灵敏度、超低功耗、强稳定性、抗干扰能力强、宽工作电压等方面优点，专为取代光感和传统按键开发而设计。

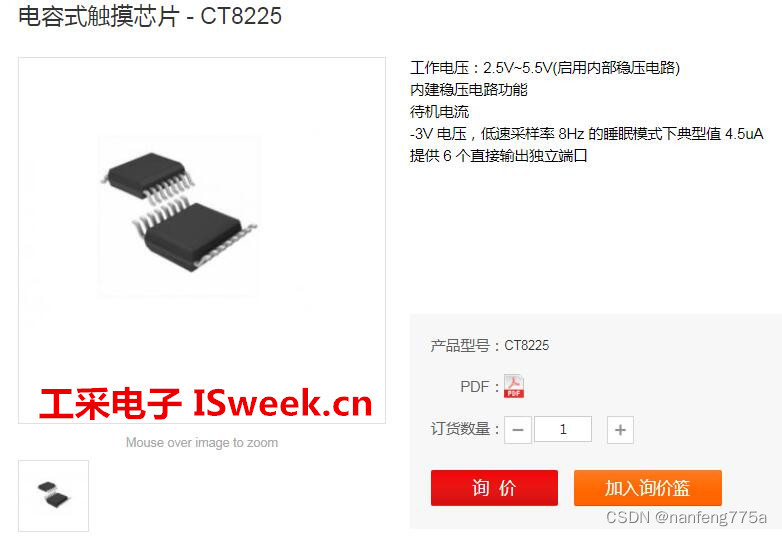

电容式触控芯片 - CT8225是一款使用电容感应式原理设计的触摸芯片。此芯片内建稳压电路供触摸传感器使用，稳定的触摸效果可以应用在各种不同应用上，人体触摸面板可以通过非导电性绝缘材料连接，主要应用是以取代机械开关或按钮，此芯片可以独立支持6个触摸键。
灵敏度调节：PCB 板上感应焊盘尺寸大小及走线会直接影响灵敏度，因此灵敏度调节需要根据实际应用的 PCB 应 进行调节，CT8225 提供一些外部调节灵敏度的方法。
改变感应焊盘尺寸大小：若其他条件固定不变，使用一个较大的感应焊盘将会增大其灵敏度，反之灵敏度将下降，但是感应焊 盘的尺寸大小也必须是在其有效范围值内。
改变面板厚度：若其他条件固定不变，使用一个较薄的面板也会将灵敏度提高，反之灵敏度则下降，但是面板的厚度 必须低于其较大值。
电容式触摸芯片 - CT8225的特性：
工作电压：2.5V~5.5V(启用内部稳压电路)
内建稳压电路功能
待机电流
-3V 电压，低速采样率 8Hz 的睡眠模式下典型值 4.5uA
提供 6 个直接输出独立端口
6 个直接输出端口可以选择不同输出类型(CMOS/OD/OC 具有高/低电平有效)
具有选项选择有效键较大输出时间大约为 80Sec
灵敏度可由外部电容(1~50pF)调节
上电后需要 0.5Sec 稳定时间
-在此期间内请勿触摸按键面板，所有的功能触摸无效
自动校准
-当所有按键在一段时间内没有被触摸到时，芯片系统重新校准时间约为 4.0Sec
电容式触摸芯片 - CT8225的应用：
TWS蓝牙耳机
智能音响
AI智能
益智玩具
智能家居
