在PCB线路板制造中，常常需要将Gerber/ODB++矢量数据转化为BMP图像，以适应生产需求。这一过程涉及到1bit或2bit的BMP设置及分辨率调整，有时还需进行BMP图的减点处理。由于文件大小限制，通常上传的样例BMP较小。该文详细探讨了这一转换技术及其在实际操作中的特殊处理步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在线路板行业中的某些工序中需要考虑将Gerber/ODB++的矢量数据转化为BMP数据. 根据生产的需要可能会是1bit或是2bit的.

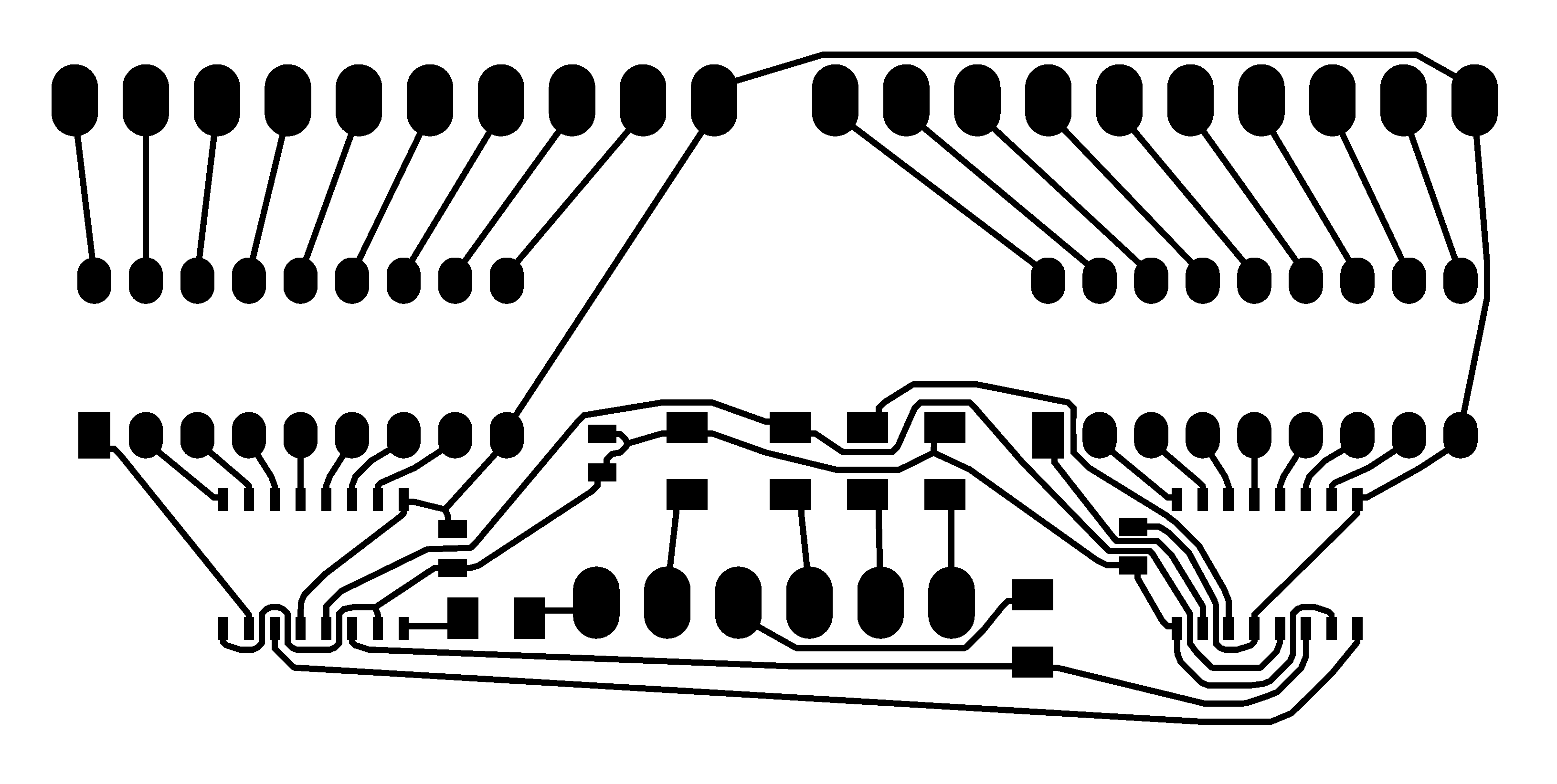

往往需要设定分辨率,BMP图甚至需要减点等特殊处理. 因为大小限制, 所上传BMP为较小样例.
